Grzałki do wypiekaczy chleba Electrolux
Grzałka do wypiekacza chleba Electrolux może wymagać wymiany, gdy urządzenie miesza składniki, lecz komora pozostaje zimna albo pieczywo jest stale niedopieczone. Taki objaw może jednak powodować również czujnik temperatury, zabezpieczenie termiczne, przewody lub układ sterowania. Przed zakupem sprawdź grzałkę i dobierz część według pełnego numeru PNC z tabliczki znamionowej.
Wypiekacz nie grzeje – czy winna jest grzałka?
Przerwana grzałka nie wytwarza ciepła, mimo że wypiekacz może prawidłowo uruchamiać panel, odliczać czas i wykonywać etap mieszania. Nie należy jednak oceniać jej pracy bez uwzględnienia przebiegu programu. Wypiekacz nie grzeje przez cały cykl z jednakową mocą, a niektóre etapy obejmują odpoczynek, wyrastanie lub samo zagniatanie.
Najbardziej miarodajny jest powtarzalny brak nagrzewania podczas właściwego etapu pieczenia, a nie to, że obudowa pozostaje chłodna bezpośrednio po uruchomieniu programu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Urządzenie miesza, ale nie piecze | przerwana grzałka, wypalony konektor, zabezpieczenie termiczne, przekaźnik lub moduł sterujący | oględziny połączeń i pomiar ciągłości grzałki | przerwa w elemencie grzejnym uzasadnia jego wymianę; sprawna grzałka kieruje diagnostykę w stronę zasilania i sterowania |
| Chleb jest blady lub wilgotny | niewłaściwy program, zbyt krótki czas pieczenia, receptura, niedostateczne grzanie albo błędny pomiar temperatury | powtórzenie sprawdzonego przepisu, ustawienie stopnia przyrumienienia i kontrola nagrzewania | pojedynczy nieudany bochenek nie potwierdza awarii grzałki |
| Wypiekacz przegrzewa lub przypala | czujnik temperatury, jego połączenie albo element sterujący grzałką | kontrola czujnika i układu sterowania według dokumentacji modelu | grzałka może być elektrycznie sprawna, lecz załączana zbyt długo |
| Czuć spaleniznę | rozsypane składniki na grzałce, luźny konektor, nadtopiony przewód lub uszkodzenie elementu grzejnego | po ostygnięciu wyjąć formę i obejrzeć komorę oraz połączenia pod obudową | zapach nie oznacza automatycznie przepalenia grzałki; osmolone złącze wymaga usunięcia przyczyny przegrzewania |
| Zadziałało zabezpieczenie instalacji | przebicie grzałki do metalowej osłony, uszkodzony przewód albo inna usterka izolacji | pomiar izolacji wykonany odpowiednim przyrządem | zwykły test ciągłości między zaciskiem a obudową jest tylko kontrolą wstępną |
Jak sprawdzić grzałkę miernikiem?
Pomiar wykonuje się przy urządzeniu odłączonym od sieci i całkowicie ostudzonym. Grzałka musi zostać odseparowana od reszty obwodu – należy odłączyć przynajmniej jeden przewód od jej zacisku. Pomiar przez moduł, zabezpieczenie termiczne lub równoległe połączenia może dać wynik, który nie opisuje samej grzałki.
- Zrób zdjęcie połączeń przed zdjęciem konektorów.
- Sprawdź, czy zaciski nie są luźne, utlenione, osmolone lub nadtopione.
- Ustaw multimetr na pomiar rezystancji i przyłóż sondy do obu zacisków grzałki.
- Wynik skończony wskazuje, że drut oporowy zachowuje ciągłość. Wskazanie OL, nieskończoności lub wartości poza zakresem oznacza przerwę w obwodzie.
- Oczekiwaną rezystancję można orientacyjnie obliczyć z napięcia i mocy konkretnej części według wzoru R = U² / P. Obliczenie dotyczy wartości znamionowych i nie zastępuje danych serwisowych właściwego wariantu.
- Zmierz połączenie między każdym zaciskiem a metalową osłoną grzałki. Multimetr nie powinien wskazywać ciągłości, ale taki test nie wykryje każdego pogorszenia izolacji. Wiarygodne badanie rezystancji izolacji wymaga odpowiedniego miernika i kwalifikacji.
Prawidłowa rezystancja między zaciskami potwierdza jedynie, że element nie ma całkowitej przerwy. Nie dowodzi, że grzałka otrzymuje zasilanie podczas programu ani że jej izolacja zachowuje się poprawnie po rozgrzaniu. Jeżeli grzałka ma ciągłość, następne punkty diagnostyczne to przewody, ewentualne zabezpieczenie termiczne, czujnik temperatury oraz element wykonawczy modułu sterującego.
Pomiary pod napięciem i badanie obwodu sterującego są przeznaczone dla wykwalifikowanego serwisanta. Wewnątrz wypiekacza występuje napięcie sieciowe, a dostępne metalowe części mogą być gorące.
Co sprawdzić przed zamówieniem nowej grzałki?
Program i efekt wypieku
Zbyt jasna skórka może wynikać z krótkiego czasu pieczenia, wybranego stopnia przyrumienienia lub receptury. Instrukcja modelu EBM8000 wskazuje wprost, że zbyt jasna skórka może być skutkiem niewystarczająco długiego pieczenia. Jeżeli urządzenie wyraźnie nagrzewa komorę, a problem wystąpił tylko przy jednym przepisie, najpierw warto powtórzyć próbę z wcześniej sprawdzonym programem i prawidłowo odmierzonymi składnikami.
Jeśli natomiast podczas programu samego pieczenia komora pozostaje zimna, a pomiar grzałki wykazuje przerwę, podejrzenie jest znacznie lepiej uzasadnione.
Czujnik temperatury
Czujnik przekazuje modułowi informację o temperaturze komory. Jego uszkodzenie lub przerwa w przewodach może powodować brak załączenia grzałki, przegrzewanie albo przerwanie programu. Rezystancja czujnika i sposób jej zmiany zależą od zastosowanego elementu, dlatego wynik trzeba porównywać z dokumentacją konkretnego modelu. Sam test ciągłości nie wystarcza do oceny każdego termistora.
Zabezpieczenie termiczne i połączenia
W obwodzie grzewczym, zależnie od wykonania urządzenia, może znajdować się bezpiecznik termiczny lub termostat bezpieczeństwa. Przerwane zabezpieczenie odcina zasilanie grzałki, ale jego wymiana bez znalezienia przyczyny przegrzania może doprowadzić do ponownego uszkodzenia. Nie wolno mostkować takiego elementu na stałe.
Szczególnej uwagi wymagają konektory. Luźne połączenie zwiększa opór w miejscu styku, powodując miejscowe nagrzewanie, odbarwienie blachy i topienie izolacji. Założenie nowej grzałki na wypalony, luźny konektor nie usuwa usterki.
Sterowanie grzałką
Jeżeli grzałka, zabezpieczenia i przewody mają ciągłość, brak grzania może wynikać z uszkodzenia przekaźnika, ścieżki lub zasilania modułu. Elementu sterującego nie należy wymieniać wyłącznie dlatego, że grzałka nie działa. Potrzebne jest prześledzenie obwodu i potwierdzenie, czy moduł załącza element grzejny w odpowiednim etapie programu.
Pasujące podzespoły sterujące i napędowe znajdują się w kategorii elektronika i silniki do wypiekaczy chleba.
Kody wyświetlane przez Electrolux EBM8000
Poniższe wskazania są potwierdzone dla modelu EBM8000 i nie powinny być automatycznie przypisywane innym wypiekaczom Electrolux.
| Wskazanie | Znaczenie w EBM8000 | Wniosek diagnostyczny |
| E:00 podczas programu 15 | komora pieczenia jest zbyt zimna | nie jest to bezpośrednie potwierdzenie uszkodzenia grzałki; instrukcja zaleca uruchomienie programu 13 na 3–5 minut w celu rozgrzania urządzenia, a następnie ponowne wybranie programu 15 |
| E:01 | komora pieczenia jest zbyt gorąca | urządzenie należy odłączyć od zasilania i pozostawić na 30 minut do ostygnięcia; kod nie wskazuje na przerwę grzałki |
| H:HH lub E:EE | nieprawidłowe działanie wypiekacza i błąd czujnika temperatury | przed zakupem grzałki należy uwzględnić czujnik temperatury oraz jego obwód |
Dostęp i wymiana grzałki

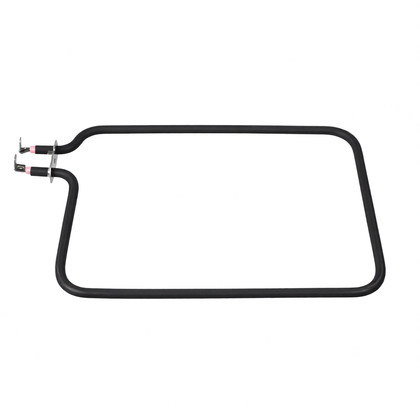

W instrukcji EBM8000 grzałka jest przedstawiona jako element otaczający dolną część komory, obok formy do pieczenia. Jej zaciski i przewody znajdują się pod obudową. W zależności od konstrukcji dostęp serwisowy może wymagać zdjęcia dolnej podstawy albo rozłączenia części korpusu. Nie należy podważać obudowy na siłę – oprócz śrub mogą występować zatrzaski oraz przewody łączące panel z modułem.
Przed demontażem trzeba wyjąć formę i łopatkę, usunąć luźne resztki składników oraz poczekać na całkowite ostygnięcie urządzenia. Po otwarciu obudowy należy:
- sfotografować przebieg przewodów i położenie izolatorów,
- zdejmować konektory za metalową końcówkę, a nie ciągnąć za przewód,
- sprawdzić stan mocowań, przepustów i izolacji cieplnej,
- porównać kształt, położenie zacisków i kołnierz nowej części,
- poprowadzić przewody z dala od grzałki, ruchomych elementów napędu i ostrych krawędzi.
Po montażu grzałka nie może dotykać formy, przewodów ani tworzyw obudowy. Trzeba również upewnić się, że konektory są osadzone ciasno, a przewód ochronny – jeżeli występuje w danym wykonaniu – wrócił na właściwe miejsce. Pierwszą próbę należy przeprowadzić bez pozostawiania urządzenia bez nadzoru, obserwując, czy nie pojawia się dym, iskrzenie lub zapach nagrzewanej izolacji.
Jak dobrać grzałkę do wypiekacza Electrolux?
Podstawą doboru jest pełny numer PNC/Prod.No. z tabliczki znamionowej, a nie sama nazwa handlowa modelu. Electrolux wskazuje, że PNC jest 11-cyfrowym numerem produktu służącym do identyfikacji urządzenia i wyświetlenia pasujących części. Przykładowo model EBM8000 występuje w oficjalnym katalogu jako wariant PNC 91001198400.
Przy porównywaniu grzałek znaczenie mają:
- oryginalny numer części,
- przeznaczenie do konkretnego PNC,
- moc i napięcie znamionowe,
- kształt oraz wymiary elementu,
- rozstaw i kierunek zacisków,
- położenie kołnierzy i otworów montażowych,
- umiejscowienie grzałki w danej konstrukcji.
Identyczne zdjęcie i podobne złącza nie potwierdzają zgodności. Grzałka o innym kształcie może kolidować z formą, a część o niewłaściwej mocy zmieni tempo nagrzewania i pracę regulacji temperatury. Przed zamówieniem odczytaj cały PNC bez pomijania końcowych cyfr i porównaj go z listą zgodności części. Pozostałe elementy urządzenia można znaleźć w kategorii części zamienne do wypiekaczy chleba Electrolux.
FAQ – grzałki do wypiekaczy chleba Electrolux
Czy blady chleb oznacza przepaloną grzałkę?
Nie. Przyczyną może być ustawiony jasny stopień skórki, zbyt krótki czas pieczenia, receptura albo błąd pomiaru temperatury. Przerwaną grzałkę potwierdza dopiero pomiar wykonany po odłączeniu jej od pozostałego obwodu.
Dlaczego wypiekacz miesza ciasto, ale nie piecze?
Napęd i układ grzewczy są sterowane osobno. Sprawne mieszanie nie potwierdza sprawności grzałki, ale brak grzania może też wynikać z zabezpieczenia termicznego, czujnika, przewodów lub modułu.
Jaki wynik pomiaru oznacza uszkodzoną grzałkę?
Wskazanie nieskończonej rezystancji lub OL między zaciskami oznacza przerwę elementu grzejnego. Wartość skończoną trzeba porównać z parametrami konkretnej grzałki; sama ciągłość nie potwierdza stanu izolacji ani prawidłowego zasilania podczas pracy.
Czy można zmostkować bezpiecznik termiczny, aby sprawdzić grzanie?
Nie należy uruchamiać wypiekacza z trwale zmostkowanym zabezpieczeniem. Bezpiecznik termiczny chroni urządzenie przed niebezpiecznym przegrzaniem, a jego zadziałanie wymaga ustalenia przyczyny.
Gdzie znaleźć numer PNC wypiekacza Electrolux?
PNC, oznaczony również jako Prod.No., znajduje się na tabliczce znamionowej urządzenia. Należy przepisać pełny 11-cyfrowy numer, ponieważ sama nazwa modelu może nie określać wariantu technicznego.
Czy grzałkę można dobrać na podstawie wymiarów starej części?
Wymiary i rozstaw zacisków są ważne, lecz nie wystarczają. Trzeba również potwierdzić numer części, moc, napięcie, sposób mocowania oraz zgodność katalogową z pełnym PNC wypiekacza.
