Kondensatory, transformatory i przewody okapów Gorenje
Kondensatory, transformatory i przewody do okapów Gorenje mogą być potrzebne, gdy silnik buczy i nie startuje, oświetlenie nie działa albo okap okresowo traci zasilanie. Przed wymianą warto odróżnić usterkę elementu od problemu z silnikiem, lampą, sterowaniem lub złączem. Właściwy wariant dobieraj według modelu oraz Art. No. albo kodu PS z tabliczki znamionowej.
Za co odpowiadają kondensatory, transformatory i przewody w okapie?
W tej kategorii znajdują się elementy pełniące różne funkcje, dlatego objaw awarii trzeba powiązać z konkretnym obwodem:
- kondensator silnika współpracuje z uzwojeniem pomocniczym jednofazowego silnika wentylatora i wpływa na jego rozruch oraz moment obrotowy;

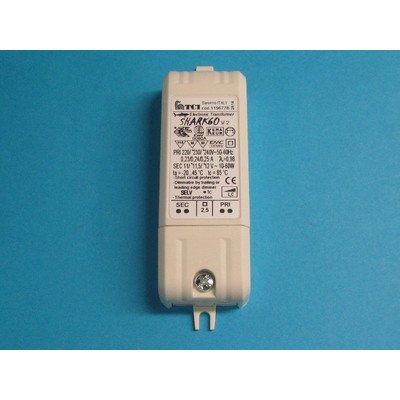

- transformator lub zasilacz oświetlenia dopasowuje parametry zasilania do lamp niskonapięciowych, halogenów albo wybranych układów LED;

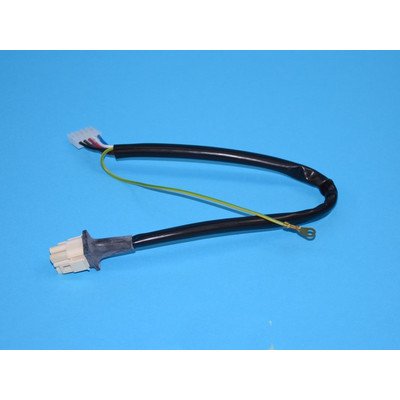

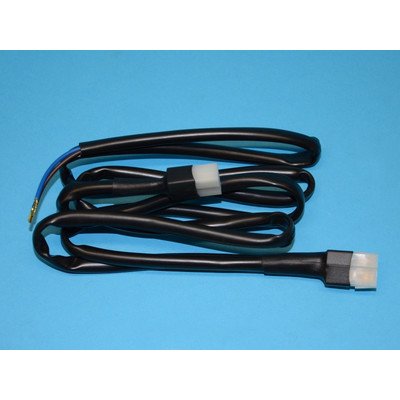

- wiązki i pojedyncze przewody łączą silnik, oświetlenie, panel oraz moduł sterujący;

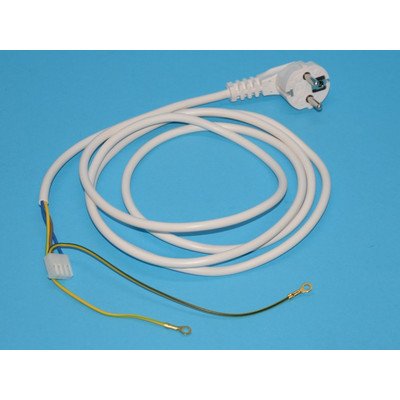

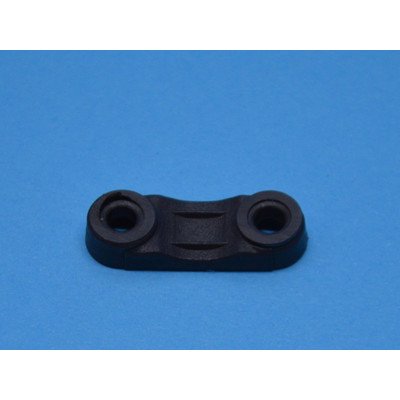

- przewód przyłączeniowy, dociski i odciążenia doprowadzają zasilanie i chronią kabel przed wyrwaniem lub przetarciem na krawędzi obudowy.
Awaria jednej z tych części nie zawsze wyłącza cały okap. Uszkodzenie może dotyczyć wyłącznie wentylatora, oświetlenia, pojedynczego biegu albo pojawiać się tylko podczas poruszania przewodem.
Objawy i możliwe przyczyny
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw |
| Silnik buczy, ale wirnik nie rusza | obniżona pojemność kondensatora, zablokowana turbina, zużyte łożyska, uszkodzone uzwojenie lub złącze | swobodę obrotu turbiny przy odłączonym zasilaniu, kondensator, przewody i styki silnika |
| Wentylator startuje z opóźnieniem lub pracuje słabiej | kondensator poza tolerancją, opory mechaniczne, problem z regulacją obrotów albo niedrożny układ przepływu | pojemność kondensatora, stan turbiny, filtrów i kanału wylotowego |
| Nie działa tylko jeden bieg | przerwany przewód lub styk, przełącznik, moduł sterujący albo odpowiednie odczepy uzwojenia | wiązkę, złącza oraz element sterujący danym biegiem |
| Oświetlenie nie świeci | uszkodzona lampa, oprawka, przewód, przełącznik, transformator lub sterownik LED | źródło światła i oprawkę, a następnie ciągłość przewodów oraz zasilanie układu |
| Lampy migają po zamianie halogenów na LED | niezgodność lamp z napięciem AC/DC, zbyt małe obciążenie transformatora elektronicznego lub niezgodny ściemniacz | oznaczenia transformatora, minimalne obciążenie i wymagania zastosowanych lamp |
| Okap okresowo gaśnie albo reaguje na poruszanie obudową | luźna wtyczka, nadpalony konektor, pęknięta żyła przewodu lub uszkodzony kabel przy odciążeniu | całą drogę przewodu, szczególnie miejsca zagięcia, mocowania i złącza |
| Nie działa ani silnik, ani światło | brak zasilania, uszkodzony przewód przyłączeniowy, filtr przeciwzakłóceniowy, wyłącznik lub elektronika | gniazdo i zabezpieczenie instalacji, kabel, złącza oraz obwód wejściowy okapu |
Słaba wydajność wyciągu sama w sobie nie przesądza o uszkodzeniu kondensatora. Jeśli wentylator osiąga normalne obroty, należy wcześniej skontrolować filtry przeciwtłuszczowe, drożność kanału, klapę zwrotną oraz dopływ powietrza do pomieszczenia.

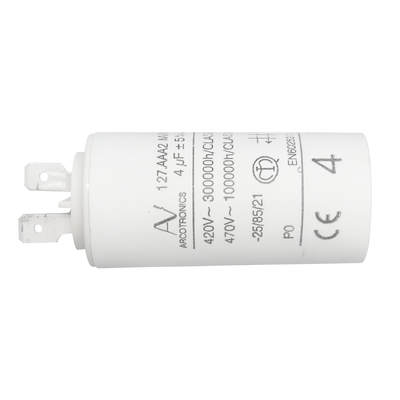

Jak sprawdzić kondensator silnika okapu?
Najpierw odłącz okap od sieci, potwierdź brak napięcia odpowiednim miernikiem i uzyskaj dostęp do kondensatora. Przed rozłączeniem zrób czytelne zdjęcie przewodów. Kondensator może zachować ładunek po wyłączeniu urządzenia, dlatego należy go bezpiecznie rozładować przez odpowiednio dobrany rezystor, a następnie ponownie sprawdzić brak napięcia. Nie zwieraj zacisków śrubokrętem.
Oględziny
Pęknięta obudowa, wybrzuszenie, wyciek, ślady przegrzania lub nadpalone końcówki są podstawą do wymiany. Brak widocznych uszkodzeń nie potwierdza jednak sprawności elektrycznej.
Pomiar pojemności
- Odłącz co najmniej jeden zacisk kondensatora od instalacji, aby pozostałe elementy obwodu nie zmieniły wyniku.
- Ustaw miernik na pomiar pojemności i podłącz sondy do zacisków.
- Porównaj wynik z wartością wyrażoną w µF oraz tolerancją podaną na obudowie badanego kondensatora.
- Wynik wyraźnie niższy od dopuszczalnego zakresu uzasadnia wymianę.
Pomiar pojemności w temperaturze pokojowej nie wykrywa każdej usterki. Kondensator może zachowywać się nieprawidłowo dopiero po rozgrzaniu, pod napięciem roboczym albo przy obciążeniu silnikiem. Z kolei prawidłowa pojemność nie wyklucza zablokowanej turbiny, uszkodzenia uzwojenia czy problemu ze sterowaniem.
Nowy kondensator powinien mieć pojemność zgodną z dokumentacją danego okapu lub oznaczeniem części fabrycznej. Musi być przeznaczony do pracy z silnikiem prądu przemiennego, mieć odpowiedni rodzaj wyprowadzeń i napięcie znamionowe nie niższe od wymaganego. Nie zwiększaj wartości µF w celu „wzmocnienia” silnika — zmienia to warunki pracy uzwojeń i może doprowadzić do przegrzewania.

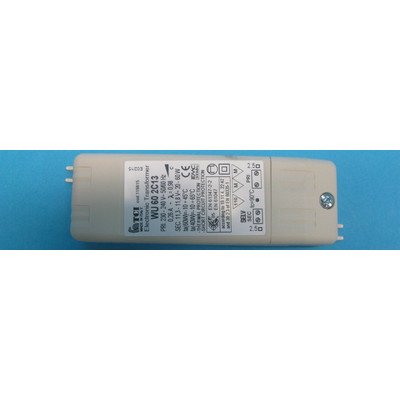

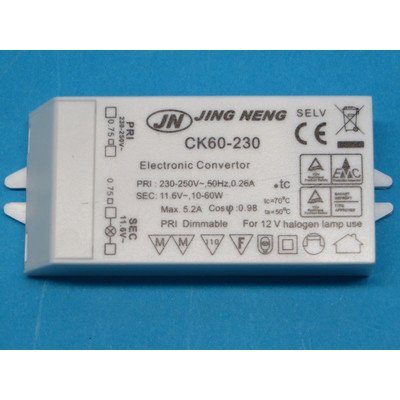

Jak diagnozować transformator lub zasilacz oświetlenia?
Jeżeli nie świeci żadna lampa, zacznij od sprawdzenia samych źródeł światła, oprawek i przewodów. Awaria transformatora jest bardziej prawdopodobna, gdy wszystkie podłączone do niego lampy przestały działać jednocześnie, mimo że pozostałe funkcje okapu są sprawne.
Pomiar ciągłości uzwojeń wykonany przy odłączonym zasilaniu może ujawnić przerwę, ale nie potwierdza prawidłowej pracy transformatora pod obciążeniem. Zwarcia międzyzwojowe lub usterki elektronicznego układu zasilającego mogą pozostać niewykryte.
Rozstrzygający pomiar napięcia wejściowego i wyjściowego odbywa się podczas pracy urządzenia. Należy wcześniej ustalić z oznaczeń części lub dokumentacji konkretnego modelu:
- czy wyjście jest przemienne, czy stałe;
- jakie napięcie i zakres obciążenia są wymagane;
- które przewody należą do strony sieciowej, a które do niskonapięciowej;
- czy transformator elektroniczny wymaga minimalnego obciążenia.
Jeśli prawidłowe napięcie dociera na wejście, ale na wyjściu nie ma napięcia mimo podłączenia właściwego obciążenia, podejrzenie pada na transformator lub zasilacz. Brak napięcia wejściowego kieruje diagnostykę w stronę przewodów, przełącznika oświetlenia albo modułu sterującego.
Pomiary w pracującym okapie obejmują obwody napięcia sieciowego. Wymagają kwalifikacji, doświadczenia, odpowiednio zabezpieczonych przyrządów i procedury właściwej dla modelu. Nie są przeznaczone do wykonania przez osobę bez przygotowania.

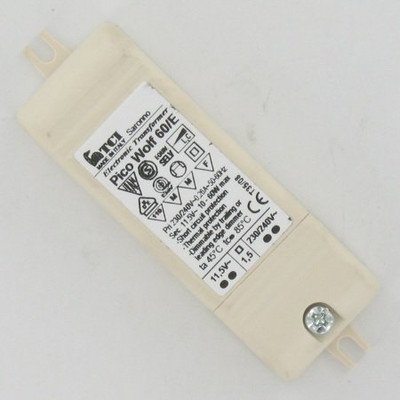

Dlaczego LED może nie działać ze starym transformatorem?
Oznaczenie 12 V na transformatorze i lampie nie gwarantuje zgodności. Stary transformator elektroniczny do halogenów może wymagać określonej mocy minimalnej. Lampy LED pobierają znacznie mniej energii, dlatego układ może nie wystartować, pulsować albo wyłączać się. Znaczenie ma również rodzaj napięcia wyjściowego oraz zgodność z ewentualnym regulatorem jasności.
Nie należy dodawać ukrytej żarówki ani rezystora tylko po to, aby sztucznie obciążyć transformator. Właściwym rozwiązaniem jest zastosowanie lamp potwierdzonych jako zgodne z istniejącym układem albo dobranie odpowiedniego zasilacza i wykonanie bezpiecznej modernizacji. Jeżeli uszkodzona jest tylko lampa lub oprawka, właściwe części znajdują się w kategorii oświetlenia okapów Gorenje.

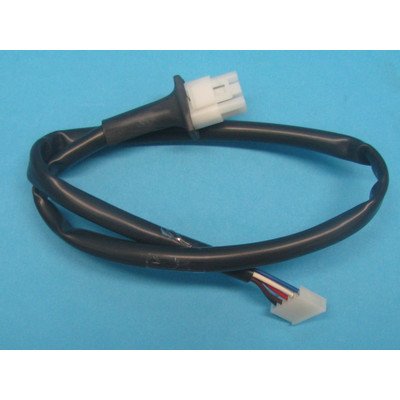

Sprawdzanie przewodów i wiązek
Ciągłość przewodu bada się wyłącznie przy urządzeniu odłączonym od zasilania i po wypięciu co najmniej jednego końca sprawdzanej żyły. Niska, stabilna rezystancja wskazuje na zachowaną ciągłość. Wynik OL lub nieskończona rezystancja oznacza przerwę. Gdy usterka występuje okresowo, podczas pomiaru można delikatnie poruszać przewodem w miejscach zagięcia — skaczący wynik ujawnia uszkodzenie żyły albo zacisku.
Taki test nie potwierdza stanu izolacji ani zdolności złącza do przewodzenia prądu pod obciążeniem. Konektor może mieć ciągłość, a jednocześnie grzać się wskutek korozji lub słabego docisku. Zwróć uwagę na przebarwienia, stopione osłony, luźne wsuwki, zielony nalot, wilgoć oraz przewody przyciśnięte ostrą krawędzią.
Uszkodzonej wiązki nie naprawiaj przez skręcenie żył i owinięcie zwykłą taśmą. Połączenie musi mieć właściwą obciążalność i izolację, a przewód powinien być zamocowany z dala od wirnika, nagrzewających się lamp oraz ostrych elementów blachy.
Dostęp i wymiana części
Tabliczka znamionowa okapu Gorenje zwykle znajduje się wewnątrz obudowy po zdjęciu metalowych filtrów przeciwtłuszczowych. Demontaż filtrów często otwiera również podstawowy dostęp serwisowy do silnika, kondensatora, wiązek i części oświetlenia. W innych konstrukcjach konieczne może być zdjęcie dolnego panelu, osłony lamp, komina dekoracyjnego albo pokrywy zespołu sterowania — kolejność należy potwierdzić w dokumentacji danego modelu.
Przed wymianą:
- Odłącz okap od zasilania i zabezpiecz przed przypadkowym włączeniem.
- Zdejmij filtry oraz osłonę właściwego obwodu.
- Zrób zdjęcia przebiegu przewodów i położenia złączy.
- Odłącz konektory, chwytając za ich obudowy, a nie ciągnąc za przewody.
- Porównaj oznaczenia, mocowanie i wyprowadzenia nowej części.
Podczas montażu odtwórz fabryczne prowadzenie wiązki, załóż wszystkie przepusty, uchwyty i odciążenia oraz sprawdź, czy przewody nie mogą wejść w tor turbiny. Kondensator i transformator powinny zostać osadzone w przeznaczonych dla nich mocowaniach. Nie pozostawiaj ich luźno wewnątrz metalowej obudowy.
Po złożeniu sprawdź osobno oświetlenie i wszystkie biegi wentylatora. Przerwij próbę, jeśli pojawi się zapach przegrzanej izolacji, iskrzenie, nienaturalne buczenie albo nadmierne nagrzewanie przewodów.
Jak dobrać część do okapu Gorenje?
Nie dobieraj kondensatora, transformatora ani wiązki wyłącznie na podstawie zdjęcia, skróconej nazwy modelu lub pasującej wtyczki. W ramach jednego modelu mogą występować odmienne wersje silnika, oświetlenia, złączy i sterowania.
Do identyfikacji przygotuj:
- pełny model okapu;
- Art. No. albo kod PS z tabliczki znamionowej;
- oznaczenie wymontowanego elementu;
- w przypadku kondensatora: pojemność, tolerancję, napięcie znamionowe, rodzaj pracy, końcówki i wymiary;
- w przypadku transformatora lub zasilacza: napięcie wejściowe i wyjściowe, AC/DC, zakres mocy, liczbę wyjść i złącza;
- w przypadku wiązki: liczbę przewodów, układ pinów, długość, punkty rozgałęzienia, mocowania i funkcję obwodu.
Identyczne złącze nie gwarantuje identycznego przypisania styków. Przed zakupem porównaj część z katalogowym zastosowaniem dla pełnego oznaczenia urządzenia. Jeśli tabliczka jest słabo widoczna, zdejmij filtr przeciwtłuszczowy i wykonaj jej wyraźne zdjęcie bez obcinania numerów.
FAQ – kondensatory, transformatory i przewody okapów Gorenje
Czy buczenie silnika oznacza uszkodzony kondensator?
Nie. Obniżona pojemność jest jedną z możliwych przyczyn, ale podobny objaw daje zablokowana lub ocierająca turbina, zużycie silnika, uszkodzenie uzwojenia albo nieprawidłowe zasilanie. Najpierw przy odłączonym okapie sprawdź swobodę ruchu wirnika, a następnie zmierz kondensator poza obwodem.
Czy można zamontować kondensator o większej pojemności?
Nie należy zwiększać pojemności bez dokumentacji technicznej silnika. Zamiennik powinien mieć tę samą wartość µF i właściwą tolerancję, być przeznaczony do ciągłej pracy z silnikiem AC oraz mieć napięcie znamionowe co najmniej takie, jak wymagane przez część fabryczną.
Dlaczego oświetlenie nie działa po wymianie halogenów na LED?
Przyczyną może być zbyt małe obciążenie starego transformatora elektronicznego, niezgodny rodzaj napięcia, niewłaściwa polaryzacja w układzie DC lub współpraca z nieodpowiednim ściemniaczem. Samo oznaczenie 12 V na obu elementach nie potwierdza kompatybilności.
Czy brak przejścia na przewodzie oznacza konieczność wymiany wiązki?
Jeśli pomiar wykonano po odłączeniu przewodu od obwodu, wynik OL wskazuje na przerwę. Wymiana całej wiązki jest właściwa zwłaszcza wtedy, gdy uszkodzenie znajduje się przy zalanym złączu, rozgałęzieniu lub wielopinowej wtyczce. Lokalna naprawa wymaga wykonania połączenia o odpowiedniej izolacji, obciążalności i odporności na temperaturę.
Gdzie znajduje się transformator w okapie Gorenje?
Zwykle jest wewnątrz korpusu, w pobliżu obwodu oświetlenia, lecz dostęp zależy od konstrukcji. Może wymagać zdjęcia filtrów i dolnej osłony lamp albo osłony górnej. Nie należy zakładać, że w każdym modelu znajduje się w tym samym miejscu.
Jakie oznaczenia są potrzebne do doboru części?
Potrzebny jest pełny model oraz Art. No. albo kod PS z tabliczki znamionowej. W okapach Gorenje tabliczki należy szukać wewnątrz obudowy po zdjęciu metalowego filtra przeciwtłuszczowego. Dodatkowo warto przesłać zdjęcie oznaczeń starej części i jej złączy.
