Zatrzaski, sprężyny i elementy montażowe Gorenje
Zatrzaski, klamry, sprężyny, uchwyty i wsporniki utrzymują filtry, szkło, komin oraz elementy obudowy okapu Gorenje we właściwej pozycji. Ich uszkodzenie może powodować wypadanie filtra, niedomykanie panelu, luzy lub drgania. Przed zakupem sprawdź miejsce montażu, stronę elementu oraz pełny model i Art. No. albo kod PS z tabliczki znamionowej.
Kiedy zatrzask lub mocowanie okapu wymaga sprawdzenia?
Uszkodzenie drobnego elementu montażowego zwykle można rozpoznać bez pomiarów elektrycznych. Znaczenie ma jednak nie tylko sam objaw, lecz także miejsce, w którym powstaje luz.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Filtr przeciwtłuszczowy opada lub wypada | pęknięty zatrzask, odkształcona rama filtra, nieprawidłowo wsunięty tył filtra | podeprzyj filtr, otwórz zatrzask i obejrzyj zaczepy po obu stronach | cały zatrzask nie pomoże, jeśli rama lub gniazdo w obudowie są wygięte |

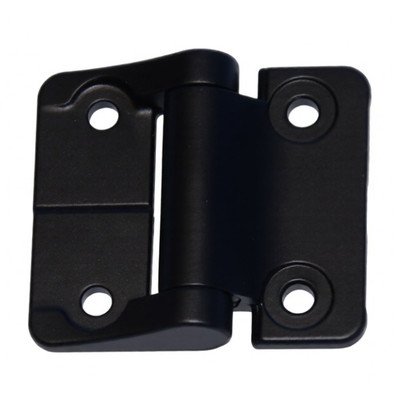

| Panel albo osłona filtra nie zatrzaskuje się | złamana klamra, przesunięty wspornik, zabrudzone gniazdo, odkształcony panel | porównaj położenie lewego i prawego mocowania oraz usuń osad z powierzchni styku | jeśli zaczep dochodzi do gniazda, ale nie utrzymuje panelu, zużyty może być element sprężysty lub samo gniazdo |
| Szkło jest przekrzywione lub ma wyczuwalny luz | pęknięte mocowanie szkła, poluzowany nośnik, brak tulei albo podkładki | przy wyłączonym okapie lekko podtrzymaj szkło i obserwuj każde mocowanie oddzielnie | ruch szkła względem uchwytu wskazuje na problem mocowania; ruch całego korpusu może oznaczać niewłaściwe zamocowanie okapu |
| Komin lub maskownica drga podczas pracy | luźny wspornik, brak śruby, kontakt osłony z szafką albo ścianą | uruchom kolejne biegi i sprawdź, czy dźwięk zmienia się po lekkim przytrzymaniu osłony | ustanie rezonansu po przytrzymaniu wskazuje na luz montażowy, ale nie przesądza, który uchwyt jest uszkodzony |
| Słychać tarcie albo stukanie wewnątrz korpusu | poluzowany nośnik silnika, obcy przedmiot, zdeformowany wirnik lub jego osłona | po odłączeniu zasilania zdejmij filtry i skontroluj widoczne mocowania oraz ślady ocierania | stabilne mocowania nie wykluczają usterki silnika lub turbiny |

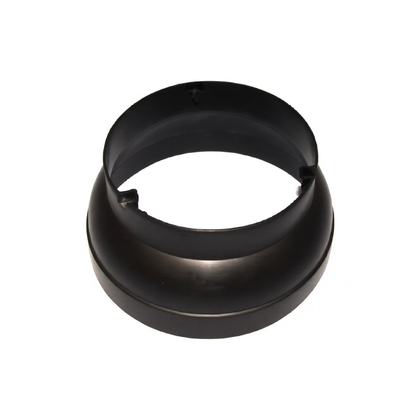

Głośny szum powietrza nie musi pochodzić od zatrzasków. Jeżeli hałas wyraźnie rośnie dopiero po połączeniu okapu z kanałem, należy sprawdzić średnicę i przebieg przewodu, redukcję oraz klapę zwrotną. Jeżeli natomiast metaliczny dźwięk ustaje po przytrzymaniu maskownicy, filtra lub panelu, bardziej prawdopodobny jest luz mechaniczny.
Jak bezpiecznie obejrzeć zatrzaski i wsporniki?
Przed demontażem wyłącz silnik i oświetlenie, odłącz okap od zasilania i zaczekaj, aż elementy nad płytą ostygną. Filtr przeciwtłuszczowy podtrzymuj jedną ręką podczas zwalniania zatrzasku — po otwarciu może opaść pod własnym ciężarem.
W wielu okapach dostęp uzyskuje się od spodu:
- Zabezpiecz płytę grzejną i blat przed upuszczeniem części.
- Podeprzyj filtr, zwolnij jego klamrę i wysuń przeciwległą krawędź z gniazd.
- Jeżeli okap ma ruchomy panel lub osłonę zasysania obwodowego, sprawdź instrukcję danego modelu przed jej zdjęciem. Ciężkie panele szklane mogą wymagać podtrzymywania przez drugą osobę.
- Wykonaj zdjęcia ułożenia wsporników, sprężyn, przewodów i podkładek przed odkręceniem mocowań.
- Obejrzyj część przy dobrym oświetleniu, zwracając uwagę na pęknięcia przy osi, wybielony plastik, brak fragmentu zaczepu, korozję sprężyny i wydłużone otwory pod śruby.
Jeżeli potrzebny jest wyłącznie nowy filtr wraz z fabrycznym zamknięciem, zobacz filtry metalowe i aluminiowe do okapów Gorenje. Zatrzask zintegrowany z ramą filtra nie zawsze występuje jako osobna część.
Wymiana drobnych elementów montażowych
Sposób wymiany zależy od tego, co utrzymuje dana część. Zatrzask filtra może być wsuwany, nitowany lub stanowić fragment kompletnej ramy. Wsporniki komina i uchwyty korpusu są zwykle obciążone ciężarem elementów obudowy, natomiast mocowania szkła muszą dodatkowo utrzymywać jego prawidłowe ustawienie.
Podczas naprawy:
- nie prostuj wielokrotnie pękniętego tworzywa — może puścić po rozgrzaniu lub pod wpływem drgań;
- nie zastępuj sprężyny przypadkowym elementem o podobnej długości, ponieważ siła i geometria zakończeń wpływają na działanie mechanizmu;
- nie stosuj dłuższej śruby bez potwierdzenia wymiaru — za mocowaniem mogą znajdować się przewody, izolacja lub podzespoły elektryczne;
- nie dokręcaj mocowania szkła tak mocno, aby szkło zostało naprężone punktowo;
- zachowaj tuleje, podkładki dystansowe i elementy tłumiące drgania w pierwotnej kolejności;
- po montażu sprawdź ręcznie działanie zatrzasku, a dopiero później uruchom okap na kolejnych biegach.
Przy wymianie wspornika komina podeprzyj maskownicę przed odkręceniem mocowań. Odpowiednie części znajdziesz także w kategorii kominy, maskownice i osłony okapów Gorenje.
Montaż całego okapu, nośnika silnika lub uchwytów przenoszących ciężar urządzenia wymaga oceny podłoża i zastosowania elementów mocujących odpowiednich do ściany albo szafki. Mocowania przeznaczone do muru nie muszą być właściwe do płyty meblowej czy ściany gipsowo-kartonowej.
Opisane prace przy elementach nośnych i wewnętrznych częściach okapu wymagają właściwych narzędzi, oceny konstrukcji oraz umiejętności bezpiecznego odłączenia urządzenia. Nie są przeznaczone dla osoby bez odpowiedniego przygotowania.
Jak odróżnić luźne mocowanie od usterki wentylatora?
Najpierw ustal charakter dźwięku. Rezonans cienkiej maskownicy zwykle zmienia się po jej lekkim przytrzymaniu. Regularne ocieranie albo stukanie zgodne z obrotami silnika może natomiast wskazywać na wirnik, turbinę lub jej nośnik. Szum pojawiający się głównie po podłączeniu przewodu odprowadzającego częściej wiąże się z oporami instalacji niż z zatrzaskiem obudowy.

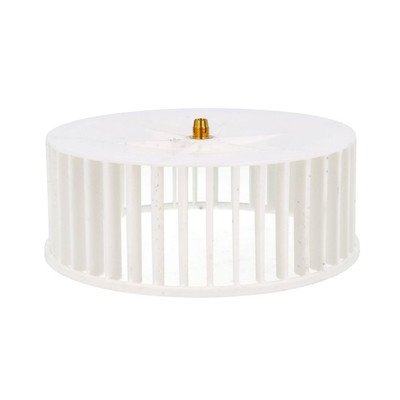

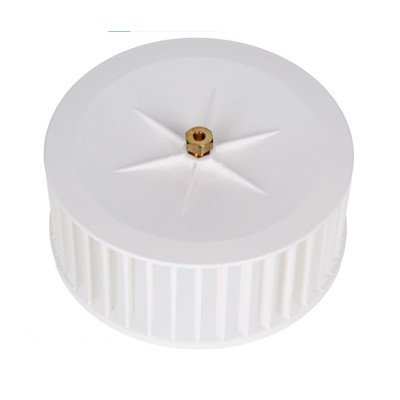

Nie wkładaj dłoni ani narzędzi w obszar wirnika podczas pracy. Oględziny mocowań silnika wykonuje się po odłączeniu zasilania. Jeżeli elementy obudowy są stabilne, a wewnątrz pozostają ślady tarcia, dalszej kontroli mogą wymagać silnik, turbina lub wentylator okapu Gorenje.
Czyszczenie zatrzasków i zapobieganie uszkodzeniom
Tłusty osad może utrudniać przesuwanie klamry i sprawiać wrażenie uszkodzenia sprężyny. Wyjęty zatrzask lub dostępne gniazdo można oczyścić miękką szmatką z łagodnym detergentem, a następnie dokładnie osuszyć. Nie zalewaj mechanizmu zamontowanego obok oświetlenia, przewodów lub panelu sterowania.
Filtr zakładaj bez wyginania ramy: najpierw umieść nieruchome zaczepy w przeznaczonych dla nich otworach, następnie unieś filtr i zwolnij mechanizm blokujący. Jeżeli potrzebna jest duża siła, przerwij montaż i sprawdź ustawienie. Wciskanie zatrzasku pod kątem często kończy się złamaniem osi lub języka blokującego.
Dobór zatrzasków i mocowań do okapu Gorenje
Podobny wygląd nie potwierdza zgodności. W obrębie jednej serii okapów mogą występować różne szerokości obudowy, strony mocowania, sposoby prowadzenia szkła, średnice redukcji i wersje wsporników.
Przy porównywaniu części zwróć uwagę na:
- funkcję i dokładne miejsce montażu;
- wersję lewą albo prawą;
- rozstaw, kształt i kierunek zaczepów;
- średnicę oraz długość osi lub sprężyny;
- wymiary otworów i sposób osadzenia śrub;
- obecność tulei, podkładek, klipsów lub śruby w zestawie;
- numer wybity na starej części, jeżeli jest czytelny.
Do doboru przygotuj pełny model oraz Art. No. albo kod PS z tabliczki znamionowej okapu Gorenje. Tabliczka może być dostępna po wyjęciu filtrów, ale jej położenie zależy od konstrukcji. Sam model handlowy, szerokość okapu lub zdjęcie zatrzasku nie wystarczają do potwierdzenia wariantu. Najbezpieczniejszy następny krok to porównanie danych urządzenia z przypisaniem katalogowym części i zdjęciem jej mocowań.
FAQ – zatrzaski i mocowania okapów Gorenje
Czy można używać okapu z uszkodzonym zatrzaskiem filtra?
Nie należy uruchamiać okapu, jeżeli filtr nie jest stabilnie zamocowany. Może opaść na płytę lub zostać wciągnięty w stronę wentylatora. Najpierw ustal, czy uszkodzony jest zatrzask, rama filtra czy gniazdo w korpusie.
Czy sam zatrzask filtra można wymienić oddzielnie?
Zależy to od wykonania filtra. Niektóre zamknięcia są osobnymi częściami, inne są trwale połączone z ramą i wymagają wymiany kompletnego filtra. Rozstrzyga numer części oraz dokumentacja konkretnego modelu.
Dlaczego nowy zatrzask nie chce wejść w gniazdo?
Możliwa jest niewłaściwa strona części, inny wariant zaczepu, przesunięcie wspornika albo odkształcenie filtra. Nie wciskaj elementu na siłę; porównaj jego wymiary, kierunek pracy i numer z częścią zdemontowaną.
Czy drganie komina oznacza uszkodzenie silnika?
Nie. Jeśli hałas zmienia się po lekkim przytrzymaniu maskownicy, najpierw sprawdź jej wsporniki, śruby i kontakt z sąsiednią zabudową. Usterkę silnika lub turbiny podejrzewa się bardziej wtedy, gdy pozostaje regularne ocieranie albo stukanie dochodzące z wnętrza.
Jakie dane są potrzebne do doboru mocowania Gorenje?
Potrzebny jest pełny model oraz Art. No. albo kod PS z tabliczki znamionowej. Dodatkowo warto podać stronę montażu, numer starej części i dołączyć zdjęcie miejsca, z którego została wyjęta.
