Części elektryczne pralek Gorenje
Części elektryczne do pralek Gorenje odpowiadają za zasilanie, blokowanie drzwi, ogrzewanie wody, pomiar temperatury i sterowanie programem. Przy braku startu, zimnej wodzie, błędach lub przerywaniu cyklu najpierw rozdziel usterkę części od problemu z wiązką, zasilaniem albo modułem. Dobieraj element po pełnym modelu, Art. No. lub kodzie PS, a nie wyłącznie po zdjęciu.
-whiteQ.jpg.210x210-s.webp)
Jakie części elektryczne obejmuje kategoria?
W pralkach Gorenje do części elektrycznych zalicza się między innymi blokady drzwi, grzałki, czujniki NTC, elektrozawory, filtry przeciwzakłóceniowe, włączniki, wiązki przewodów, moduły sterujące, moduły mocy oraz inwertery. Poszczególne elementy mają różne funkcje, dlatego ten sam objaw nie oznacza automatycznie jednej konkretnej części.
Przykładowo brak startu może wynikać z blokady drzwi, uszkodzonego zaczepu, przerwanej wiązki, problemu z zasilaniem albo wejściem modułu. Zimna woda może wskazywać na grzałkę, czujnik NTC, przekaźnik na module, przewody lub warunek programu. Pralka, która nie obraca bębnem, może mieć problem z silnikiem, szczotkami, tachometrem, inwerterem, modułem albo połączeniem między tymi elementami.
Objaw nie wskazuje jeszcze części
Pralka nie reaguje lub nie uruchamia programu

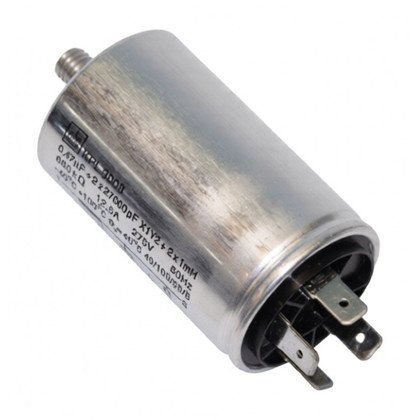

Najpierw sprawdź, czy działa gniazdo, przewód zasilający i filtr przeciwzakłóceniowy. Jeżeli na panelu nie świeci się nic, podejrzane są obwód zasilania, włącznik, filtr EMI, zasilacz modułu lub sam moduł. Jeżeli panel działa, ale po naciśnięciu Start pojawia się komunikat o otwartych drzwiach, skontroluj kolejno:
- czy zaczep drzwi wchodzi prawidłowo w blokadę;
- czy fartuch, front lub zawias nie przesunęły drzwi;
- czy w blokadzie nie ma zabrudzeń, pęknięć albo śladów przegrzania;
- czy wtyczka blokady i przewody nie są luźne, nadpalone lub skorodowane;
- czy moduł otrzymuje prawidłowy sygnał zwrotny z blokady.
Samo kliknięcie blokady nie potwierdza jej pełnej sprawności. Element może mechanicznie zablokować drzwi, ale nie przekazać właściwego sygnału do modułu. Jeżeli problem pojawia się razem z innymi funkcjami, na przykład brakiem grzania lub losowym resetowaniem, nie wymieniaj blokady bez sprawdzenia wiązki i sterownika.
Woda pozostaje zimna

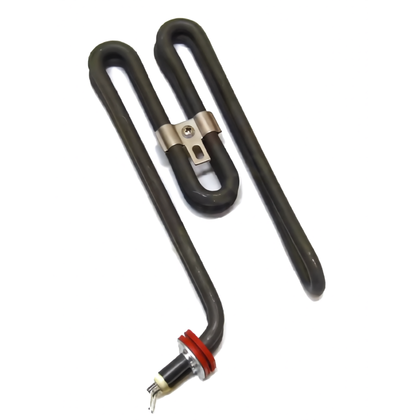

Zimna woda może być normalna na programie bez grzania lub przy niskiej temperaturze, dlatego test wykonuj na programie, który rzeczywiście wymaga podgrzewania. Po odłączeniu urządzenia od sieci można sprawdzić ciągłość obwodu grzałki oraz ewentualne przebicie do metalowej obudowy. Wartość rezystancji roboczej zależy od mocy i wykonania grzałki, dlatego należy porównać ją z dokumentacją konkretnego modelu, a nie z uniwersalną liczbą.
Pomiar ciągłości grzałki nie rozstrzyga wszystkiego. Element może mieć prawidłową rezystancję na zimno, ale nie pracować pod obciążeniem albo mieć uszkodzoną izolację. Jeżeli grzałka jest sprawna, sprawdź czujnik NTC, przewody, styki przekaźnika i warunki poziomu wody. Brak napięcia na grzałce nie oznacza automatycznie uszkodzenia modułu, ponieważ sterownik może celowo nie załączyć ogrzewania po wykryciu innej usterki.
Pralka nie pobiera wody
Najpierw sprawdź dopływ wody, sitko na wejściu, drożność węża i poprawne zamknięcie drzwi. Dopiero później warto badać elektrozawór oraz jego wiązkę. Cewkę zaworu można sprawdzić omomierzem po odłączeniu przewodów, ale wynik należy porównać z dokumentacją konkretnego zaworu. Zwarcie, przerwa lub wyraźnie niestabilny odczyt wskazują na problem z cewką, lecz prawidłowa rezystancja nie potwierdza drożności mechanicznej zaworu.

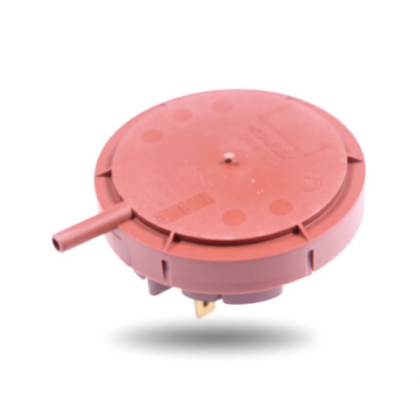

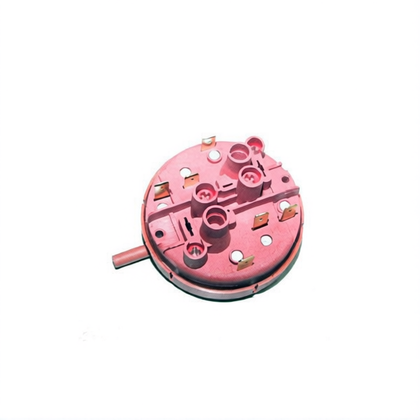

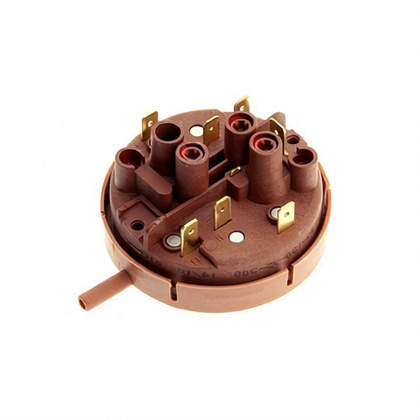

Jeżeli zawór jest sprawny, przyczyną może być hydrostat, zatkany układ ciśnieniowy, przewody lub moduł sterujący. Nie należy wymieniać elektrozaworu tylko dlatego, że pralka nie pobiera wody.
Bęben nie obraca się albo pralka przerywa cykl

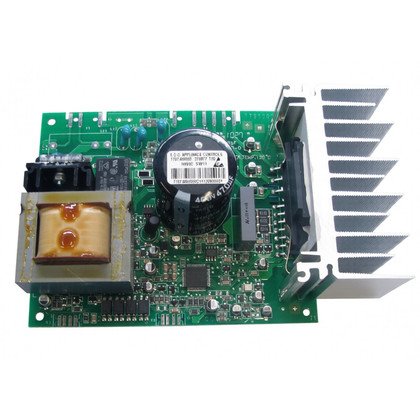

W tym przypadku sprawdź, czy problem występuje podczas prania, wirowania czy w obu fazach. Do możliwych przyczyn należą szczotki silnika, tachometr, silnik, inwerter, moduł mocy, przewody oraz przeciążenie mechaniczne. W starszych konstrukcjach warto obejrzeć szczotki i komutator, natomiast w nowszych modelach z silnikiem bezszczotkowym istotne są zgodność modułu, silnika i oprogramowania.
Luźna kostka lub nadpalony styk może powodować chwilowe zatrzymania i błędy trudne do odtworzenia. Przed podejrzeniem drogiego modułu obejrzyj złącza, blokadę przewodów i miejsca, w których wiązka ociera się o obudowę lub zbiornik.
Jak wykonywać podstawowe pomiary?
- Odłącz pralkę od sieci i zamknij dopływ wody. Przed pomiarem rozładuj element, odłącz jego przewody i nie mierz obwodu pozostającego pod napięciem.
- Oględziny wykonaj przed użyciem miernika. Szukaj nadpaleń, stopionych obudów, wilgoci, korozji, pękniętych blokad, wysuniętych pinów i przewodów wyrwanych z zacisku.
- Ciągłość przewodu sprawdzaj od końca do końca. Pomiar tylko przy jednym złączu nie wykryje przerwy wewnątrz wiązki ani złego styku pod obciążeniem.
- Elementy grzejne badaj pod kątem dwóch usterek. Sprawdź zarówno obwód roboczy grzałki, jak i izolację między zaciskami a metalową częścią elementu. Do badania izolacji potrzebny może być miernik instalacyjny, nie zwykły multimetr.
- Czujniki NTC oceniaj względem temperatury. Rezystancja powinna zmieniać się płynnie przy zmianie temperatury. Sam pojedynczy odczyt nie potwierdza charakterystyki właściwej dla danego modelu.
- Modułów nie wymieniaj na podstawie samego wyglądu. Widoczne uszkodzenie triaka, przekaźnika lub elementu zasilacza może być skutkiem zwarcia w podłączonym podzespole. Przed naprawą modułu usuń przyczynę przeciążenia.
Pomiary napięcia podczas pracy, diagnostyka zasilacza modułu i sprawdzanie obwodów sieciowych są przeznaczone dla osoby z odpowiednimi kwalifikacjami, narzędziami i doświadczeniem. Nie omijaj blokady drzwi, nie mostkuj zabezpieczeń i nie uruchamiaj pralki z odsłoniętymi elementami bez procedury serwisowej właściwej dla modelu.
Dostęp do części i wymiana
Dostęp zależy od rodzaju podzespołu i konstrukcji konkretnej pralki Gorenje:
- blokada drzwi jest zwykle dostępna od frontu po zdjęciu obejmy fartucha lub po odkręceniu mocowania; przed demontażem zaznacz położenie przewodów i nie ciągnij za wiązkę;
- grzałka i czujnik NTC znajdują się przy zbiorniku, najczęściej za panelem tylnym lub przednim; przed wyjęciem grzałki odłącz przewody, poluzuj nakrętkę mocującą i równomiernie zwolnij uszczelnienie;
- elektrozawór jest zwykle umieszczony przy miejscu podłączenia węża dopływowego; po wymianie sprawdź poprawne ułożenie uszczelek i przewodów;
- filtr przeciwzakłóceniowy, włącznik i moduł wymagają dostępu do górnej części obudowy lub panelu sterowania; zrób zdjęcie połączeń przed odłączeniem, ale nie traktuj go jako zamiennika schematu;
- wiązki i kostki należy prowadzić dokładnie tak jak oryginalnie, z zachowaniem uchwytów i odległości od ruchomych oraz gorących części.
Po montażu sprawdź, czy wszystkie złącza są zatrzaśnięte, przewody nie są przycięte przez obudowę, a uszczelnienia nie zostały skręcone. Próbną pracę wykonuj bez wsadu, obserwując pobór wody, blokowanie drzwi, obracanie bębna, grzanie i odpompowanie. Jeżeli po wymianie elementu pojawia się ten sam błąd, wróć do diagnostyki obwodu zamiast kupować kolejną część.
Jak dobrać część do pralki Gorenje?
Do identyfikacji przygotuj dane z tabliczki znamionowej, a nie tylko nazwę handlową urządzenia. Dla pralek Gorenje szczególnie ważne są:
- pełny model;
- Art. No., zwykle sześciocyfrowy numer artykułu urządzenia;
- kod typu lub PS, jeśli znajduje się na tabliczce;
- wersja po ukośniku przy Art. No., jeżeli została podana;
- numer seryjny, gdy producent lub katalog rozróżnia wykonanie po dacie produkcji;
- oznaczenie starej części, liczba pinów, kształt mocowania, długość przewodów i parametry zapisane na elemencie.
Tabliczka pralki Gorenje znajduje się często przy otworze drzwiowym lub na jego wewnętrznej ramce, ale położenie może zależeć od modelu. Sam skrócony model, podobne zdjęcie albo identyczne złącze nie gwarantują zgodności. Dotyczy to szczególnie modułów, blokad, grzałek z różnym położeniem czujnika, elektrozaworów i elementów napędu.
Przed zakupem porównaj pełne oznaczenie urządzenia z katalogiem części oraz sprawdź wykonanie elementu. W przypadku modułu ustal, czy jest to płytka surowa, moduł zaprogramowany czy zespół wymagający konfiguracji. Nie każdy moduł można zastosować bez dodatkowego kodowania, a kompatybilność zamiennika musi wynikać z potwierdzonego zastosowania, nie tylko z wyglądu.
Jeżeli nie masz pewności, odczytaj wszystkie dane z tabliczki i dołącz wyraźne zdjęcie części oraz jej złączy. To bezpieczniejsza droga niż zamawianie kilku wariantów na próbę.
FAQ
Czy brak startu programu oznacza uszkodzoną blokadę drzwi?
Nie. Podobny objaw może powodować źle ustawiony zaczep, uszkodzenie zawiasu, przerwa w wiązce, problem z zasilaniem blokady albo wejściem modułu. Sprawdź najpierw mechanikę drzwi i stan złączy. Nie mostkuj blokady, ponieważ mogłoby to pozwolić na otwarcie drzwi podczas pracy bębna.
Czy można dobrać grzałkę Gorenje tylko po mocy, na przykład 2000 W?
Nie. Oprócz mocy liczą się długość elementu, kształt i położenie uszczelnienia, uchwyt, miejsce czujnika NTC oraz zgodność z konkretnym zbiornikiem. Moc jest tylko jednym z parametrów.
Jak sprawdzić grzałkę pralki Gorenje?
Po odłączeniu urządzenia od sieci odłącz przewody grzałki i zmierz jej obwód roboczy oraz izolację względem metalowej części. Odczyt należy interpretować według danych konkretnego modelu. Pomiar na zimno nie wyklucza wszystkich usterek występujących podczas pracy.
Czy prawidłowa rezystancja czujnika NTC potwierdza jego sprawność?
Nie w pełni. Czujnik powinien zmieniać rezystancję płynnie wraz z temperaturą, a wartość odniesienia zależy od charakterystyki zastosowanej w danym urządzeniu. Trzeba również sprawdzić przewody i styki.
Czy moduł sterujący Gorenje można zastąpić dowolnym modułem o takim samym złączu?
Nie. Moduły mogą różnić się oprogramowaniem, wersją sprzętową, obsługiwanym silnikiem i funkcjami urządzenia. Złącze może wyglądać tak samo, ale nie potwierdza zgodności. Potrzebne są pełne dane z tabliczki oraz oznaczenia płytki.
Gdzie znaleźć oznaczenie potrzebne do doboru części?
Odczytaj model, Art. No. lub kod PS z tabliczki znamionowej. W razie różnic wykonania pomocny jest także numer seryjny oraz zdjęcie starej części, jej mocowania i złączy.
