Moduły/elektronika do lodówek HISENSE
Moduły elektroniki do lodówek Hisense sterują chłodzeniem, odszranianiem, wentylatorami, wyświetlaczem i funkcjami dodatkowymi. Brak chłodzenia lub niedziałający panel nie przesądza jednak o awarii płyty — podobne objawy powodują czujniki, wiązki, układ rozruchowy sprężarki i oblodzenie parownika. Przed zakupem sprawdź pełny model oraz Art. No. lub kod PS z tabliczki znamionowej.
Jaką elektronikę stosuje się w lodówkach Hisense?
Zależnie od konstrukcji lodówka może mieć jedną płytę sterującą albo kilka współpracujących modułów. W kategorii znajdują się między innymi płyty główne, moduły zasilające i regulacyjne, panele z wyświetlaczem, płytki przyłączeniowe oraz zespoły sterujące oświetleniem lub alarmem drzwiowym.

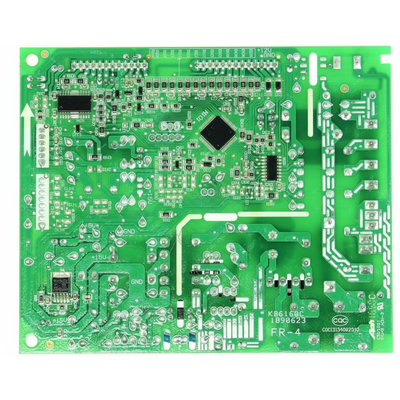

Płyta główna odbiera informacje z czujników temperatury i stanu drzwi, a następnie steruje sprężarką lub jej falownikiem, wentylatorami, grzałką odszraniania, przepustnicami oraz elektrozaworami. Panel użytkownika może być oddzielnym podzespołem komunikującym się z modułem głównym. Z tego powodu działający wyświetlacz nie potwierdza sprawności całej elektroniki, a ciemny panel nie oznacza automatycznie uszkodzenia płyty głównej.
Czy objawy rzeczywiście wskazują na moduł?
Moduł należy podejrzewać dopiero po sprawdzeniu zasilania, połączeń oraz elementów, na podstawie których elektronika podejmuje decyzje. Wymiana płyty bez wcześniejszych pomiarów może nie usunąć usterki, jeżeli przyczyną jest czujnik, przerwany przewód, zwarcie odbiornika albo uszkodzenie układu chłodniczego.
| Objaw | Co poza modułem może być przyczyną? | Co warto sprawdzić | Jak rozumieć wynik? |
| Lodówka jest całkowicie martwa | Brak napięcia w gnieździe, przewód zasilający, filtr sieciowy, bezpiecznik lub połączenie między modułami | Sprawdź gniazdo innym odbiornikiem, obejrzyj przewód i złącza; dalsze pomiary wykonuje się według schematu konkretnego modelu | Brak zasilania na wejściu elektroniki wyklucza diagnozowanie płyty jako pierwszej przyczyny |
| Panel działa, ale sprężarka nie rusza | Tryb demonstracyjny, czujnik NTC, układ rozruchowy, zabezpieczenie termiczne, sprężarka lub falownik | Zanotuj wskazania panelu, posłuchaj, czy występuje cykliczne klikanie, sprawdź czujniki i układ sprężarki | Polecenie chłodzenia bez prawidłowej pracy sprężarki nie zawsze oznacza brak sygnału z modułu |
| Zamrażarka chłodzi, a chłodziarka jest ciepła | Zablokowany lodem parownik, niesprawny wentylator, przepustnica albo niedrożny kanał powietrzny | Obejrzyj osłonę parownika, sprawdź swobodę wirnika i przepływ powietrza | Duża warstwa lodu kieruje diagnostykę najpierw do układu odszraniania, nie do wymiany płyty |
| Temperatura jest niestabilna lub urządzenie nadmiernie chłodzi | Czujnik temperatury, jego mocowanie, przewody, nieszczelne drzwi lub niewłaściwy obieg powietrza | Porównaj temperaturę rzeczywistą z ustawieniem i zbadaj reakcję czujnika na ogrzewanie oraz chłodzenie | Prawidłowa zmiana rezystancji jest potrzebna, ale pełną ocenę daje dopiero porównanie z tabelą dla danego czujnika |
| Wyświetlacz miga, resetuje się lub nie reaguje | Luźne złącze, przerwana wiązka w drzwiach, wilgoć, uszkodzony panel albo niestabilne zasilanie pomocnicze | Zanotuj dokładny kod przed odłączeniem zasilania, skontroluj wiązkę i oba moduły | Błąd komunikacji może dotyczyć panelu, płyty głównej lub przewodu łączącego te elementy |
| Po restarcie lodówka działa tylko przez pewien czas | Błędny odczyt czujnika, oblodzenie, przegrzewanie sprężarki, przeciążenie wyjścia lub problem modułu ujawniający się po nagrzaniu | Obserwuj temperatury, moment wyłączenia i powtarzalność objawu; nie ograniczaj testu do ponownego włączenia | Krótkotrwała poprawa po resecie nie potwierdza awarii elektroniki |
Jeżeli na parowniku powstaje zwarta warstwa lodu, sprawdzenia wymagają grzałka odszraniania, bezpiecznik termiczny, czujnik parownika i przewody. Jeśli wirnik jest zablokowany lub nie uruchamia się mimo prawidłowego sterowania, właściwą grupą części mogą być wentylatory lodówek Hisense.
Jak sprawdzić czujniki i obwody współpracujące z płytą?
Pomiar czujnika temperatury NTC
Czujnik NTC zmienia rezystancję wraz z temperaturą. Przed pomiarem odłącz lodówkę od zasilania, wypnij złącze czujnika z modułu i ustaw multimetr na pomiar rezystancji. Pomiar elementu podłączonego do płyty może zostać zafałszowany przez pozostałe elementy obwodu.
Najpierw zanotuj temperaturę czujnika i odczytaną rezystancję. Następnie kontrolowanie go ogrzej lub schłodź, nie zanurzając niezabezpieczonego złącza w wodzie. W typowym czujniku NTC rezystancja powinna rosnąć podczas chłodzenia i maleć podczas ogrzewania. Wynik OL, nieskończona rezystancja lub brak stabilnej reakcji może wskazywać na przerwę w czujniku albo przewodzie. Wartość bliska zeru może oznaczać zwarcie.
Sama zmiana rezystancji nie potwierdza jednak poprawnej kalibracji. Odczyt trzeba porównać z tabelą rezystancja–temperatura właściwą dla konkretnego modelu i typu czujnika. Nie należy przyjmować jednej wartości znamionowej dla wszystkich lodówek Hisense. Odpowiednie podzespoły są dostępne w kategorii czujników i termostatów do lodówek Hisense.
Kontrola grzałki, bezpiecznika i wentylatora
Grzałkę odszraniania oraz bezpiecznik termiczny sprawdza się przy odłączonym zasilaniu i po odseparowaniu badanego obwodu od modułu. Przerwa w obwodzie wyjaśnia brak odszraniania, ale nie wskazuje od razu, czy uszkodzona jest grzałka, bezpiecznik czy przewód. Wartość rezystancji grzałki należy oceniać według dokumentacji danego wykonania.
W wentylatorze najpierw sprawdza się, czy wirnik nie jest oblodzony i obraca się bez wyraźnego oporu. Pomiar samej ciągłości uzwojenia nie potwierdza prawidłowej pracy silnika elektronicznego ani sterowanego sygnałem impulsowym. Znaczenie mają typ silnika, napięcie zasilania i sposób sterowania zastosowany w konkretnym urządzeniu.
Oględziny modułu i wiązek
Po zdjęciu osłony warto szukać śladów zalania, korozji, nadpalonych złączy, pękniętych lutów, uszkodzonych ścieżek i przegrzanych przekaźników. Sprawdź również, czy wtyki są osadzone do końca oraz czy przewody nie zostały przecięte, przygniecione lub przełamane w miejscu przejścia do drzwi.
Brak widocznych uszkodzeń nie oznacza, że moduł jest sprawny. Usterka zasilacza, przekaźnika lub elementu półprzewodnikowego może pojawiać się dopiero po nagrzaniu albo pod obciążeniem. Z kolei wypalony element na płycie może być skutkiem zwarcia podzespołu zewnętrznego. Przed założeniem nowego modułu trzeba więc sprawdzić odbiornik podłączony do uszkodzonego wyjścia.
Pomiary pod napięciem i sterowanie sprężarką
Rozstrzygający test może wymagać sprawdzenia napięć zasilających płytę oraz jej wyjść w chwili, gdy sterownik powinien uruchomić dany element. Pozwala to odróżnić brak polecenia z modułu od usterki odbiornika lub przewodów. W lodówkach ze sprężarką inwerterową potrzebna jest również diagnostyka zasilania i sygnału między płytą główną a falownikiem. Zwykły test ciągłości nie ocenia poprawnie takiego układu.
Pomiary przy włączonym urządzeniu wymagają kwalifikacji, doświadczenia, właściwych narzędzi i znajomości schematu danego modelu. Nie są przeznaczone dla osoby bez przygotowania. Na płycie występuje napięcie sieciowe, a błędne zwarcie sondami może zniszczyć moduł lub stworzyć zagrożenie porażeniem. Nie należy mostkować zabezpieczeń ani zasilać sprężarki lub grzałki prowizorycznymi połączeniami.
Gdzie znajduje się moduł i jak przebiega wymiana?
W części wolnostojących lodówek Hisense płyta główna znajduje się za osłoną elektroniki z tyłu urządzenia. W innych konstrukcjach może być umieszczona na górze obudowy, w części kompresora albo w osobnej skrzynce. Panel wyświetlacza bywa zamontowany nad komorą, w drzwiach lub bezpośrednio w panelu czołowym. Sposób dostępu należy ustalić dla pełnego oznaczenia lodówki.
Przed demontażem:
- Odłącz urządzenie od sieci i odczekaj czas wskazany w dokumentacji serwisowej, aby układ zasilania mógł się rozładować.
- Odsuń lodówkę tak, aby nie naprężać przewodu zasilającego ani przewodów doprowadzających wodę.
- Zrób wyraźne zdjęcie płyty, numerów części i rozmieszczenia złączy.
- Odłączaj wtyki za obudowę, a nie przez ciągnięcie za przewody. Nie wciskaj złącza siłą w podobne gniazdo.
- Chroń nową płytę przed wyładowaniami elektrostatycznymi i nie dotykaj niepotrzebnie pól stykowych.
Po wymianie sprawdź, czy wszystkie osłony zostały zamontowane, przewody nie dotykają wentylatora lub gorących elementów, a lodówka uruchamia kolejno panel, wentylatory i układ chłodniczy. Temperaturę oceniaj termometrem po ustabilizowaniu pracy, a nie wyłącznie na podstawie wartości wyświetlanej bezpośrednio po starcie.
Nie każdy moduł jest gotowy do działania natychmiast po montażu. W zależności od wersji może wymagać konfiguracji, przeniesienia danych, sparowania z panelem albo procedury przewidzianej przez producenta. Nie należy jednak zakładać, że programowanie jest wymagane w każdym modelu.
Jak dobrać właściwy moduł do lodówki Hisense?
Podstawą doboru jest pełny model oraz Art. No. albo kod PS z tabliczki znamionowej. Tabliczka może znajdować się wewnątrz komory, na bocznej ścianie za szufladą lub z tyłu urządzenia. Przepisz całe oznaczenie wraz z literami, cyframi, ukośnikami i końcówkami wariantu.
Dodatkowo porównaj:
- numer części zapisany na etykiecie starego modułu;
- oznaczenie i rewizję płytki PCB;
- liczbę, położenie i kodowanie złączy;
- wersję lodówki, na przykład obecność kostkarki, dystrybutora, dodatkowej komory lub innego panelu;
- informację, czy część jest zaprogramowana i przeznaczona do bezpośredniego montażu.
Identyczny wygląd obudowy i pasujące wtyczki nie gwarantują zgodności. Płyty mogą różnić się oprogramowaniem, przypisaniem wejść, sposobem sterowania sprężarką albo obsługiwanym wyposażeniem. Nie należy też dobierać modułu wyłącznie po skróconej nazwie handlowej lodówki.
Jeżeli numer z wymontowanej płyty różni się od numeru oferowanej części, zgodność powinna wynikać z potwierdzonego zastąpienia katalogowego. Najbezpieczniejszym następnym krokiem jest przesłanie zdjęcia całej tabliczki znamionowej oraz czytelnej etykiety starego modułu. Pozostałe grupy podzespołów znajdziesz w kategorii części zamiennych do lodówek Hisense.
FAQ – moduły elektroniki do lodówek Hisense
Czy brak chłodzenia oznacza uszkodzenie modułu?
Nie. Jeżeli zamrażarka pozostaje zimna, najpierw sprawdza się obieg powietrza, wentylator, przepustnicę i oblodzenie parownika. Gdy sprężarka nie startuje, przyczyną może być jej układ rozruchowy, falownik, zabezpieczenie termiczne, czujnik lub zasilanie. Moduł staje się uzasadnionym podejrzeniem po wykluczeniu tych elementów.
Czy można sprawdzić moduł samym omomierzem?
Omomierz pomaga wykryć zwarcie, przerwę w ścieżce, uszkodzony przewód lub niektóre niesprawne elementy. Nie sprawdzi jednak programu, komunikacji ani zachowania zasilacza i wyjść pod obciążeniem. Pełna diagnoza może wymagać pomiarów podczas pracy, przeznaczonych dla wykwalifikowanego technika.
Dlaczego nowy moduł nie usunął usterki?
Możliwa jest błędnie dobrana wersja, brak wymaganej konfiguracji albo usterka poza płytą. Czujnik o niewłaściwej charakterystyce, uszkodzona wiązka lub przeciążony odbiornik mogą powodować taki sam objaw, a nawet uszkodzić nową elektronikę.
Czy kod błędu wskazuje część do wymiany?
Kod określa zwykle obwód lub funkcję, w której sterownik wykrył nieprawidłowość. Może więc oznaczać uszkodzony czujnik, przewód, złącze albo wejście modułu. Znaczenie kodu trzeba sprawdzić w dokumentacji pełnego modelu, ponieważ oznaczenia różnią się między rodzinami lodówek Hisense.
Czy numer ze starej płytki wystarczy do zamówienia części?
Jest ważną wskazówką, ale powinien zostać zweryfikowany z pełnym modelem i Art. No. lub kodem PS urządzenia. Ten sam model handlowy może występować z różnymi modułami, a producent może zastąpić starszy numer nowym odpowiednikiem katalogowym.
Czy moduł do lodówki Hisense wymaga programowania?
Zależy to od rodzaju części i wersji urządzenia. Niektóre płyty są dostarczane skonfigurowane, inne wymagają procedury serwisowej lub współpracy z konkretnym panelem. Status modułu trzeba potwierdzić przed zakupem; nie wolno zakładać ani pełnej gotowości, ani obowiązkowego programowania każdej płyty.
