GRZAŁKI KUCHNI HISENSE
Grzałki do piekarników Hisense odpowiadają za grzanie dolne, górne, grill oraz termoobieg. Gdy urządzenie wolno osiąga temperaturę, nie dopieka z jednej strony albo wyzwala zabezpieczenie przy określonej funkcji, warto ustalić, który obwód jest załączany. Część dobieraj według modelu i Art. No. lub kodu PS, uwzględniając napięcie, moc, wymiary i mocowanie.
Która grzałka odpowiada za dany sposób pieczenia?
Piekarniki Hisense mogą mieć kilka niezależnych elementów grzejnych. Ich liczba i sposób współpracy zależą od modelu oraz wybranego programu:
- grzałka dolna ogrzewa komorę od spodu; często znajduje się pod dnem komory i nie jest bezpośrednio widoczna,

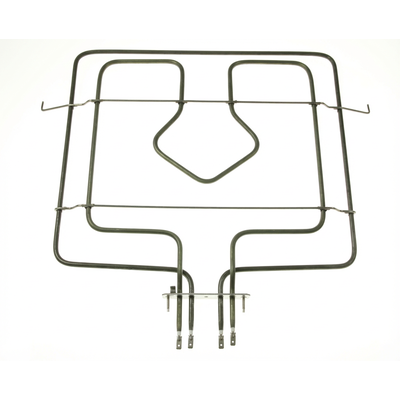

- grzałka górna lub grillowa jest zamontowana pod sklepieniem komory; może mieć jeden obwód albo dwie oddzielnie sterowane sekcje,
- grzałka kołowa termoobiegu otacza wirnik wentylatora za tylną osłoną komory,
- w niektórych programach sterownik wykorzystuje kilka grzałek kolejno lub jednocześnie, na przykład podczas szybkiego nagrzewania.
Dlatego nazwa programu nie zawsze wystarcza do ustalenia, która grzałka była aktywna. Należy sprawdzić opis funkcji w instrukcji konkretnego piekarnika.
Objawy uszkodzenia grzałki w piekarniku Hisense
| Objaw | Możliwe przyczyny | Co pomaga je rozróżnić? |
| Spód ciasta lub pizzy pozostaje blady | grzałka dolna, jej przewody, przełącznik funkcji, przekaźnik sterujący | Porównaj działanie programu z grzaniem dolnym z trybem wykorzystującym inną grzałkę. Jeśli pozostałe funkcje grzeją, podejrzenie zawęża się do obwodu dolnego. |
| Grill nie rumieni potrawy albo działa tylko na części powierzchni | przerwana sekcja grzałki górnej, wypalony konektor, niewłaściwie załączany program | Obejrzyj całą grzałkę i sprawdź każdą sekcję osobno zgodnie ze schematem połączeń danego wykonania. |
| Wentylator pracuje, ale termoobieg nie grzeje | grzałka kołowa, przewody, przekaźnik lub sterowanie | Sam obrót wentylatora nie potwierdza pracy grzałki. Sprawdź obwód grzałki kołowej po odłączeniu jej przewodów. |
| Piekarnik nie grzeje na żadnym programie | brak zasilania obwodu grzejnego, nieustawiony zegar, czujnik temperatury, termostat, przełącznik funkcji, moduł, blokada związana z drzwiami | Jednoczesne uszkodzenie wszystkich grzałek jest możliwe, ale przed zakupem kilku części trzeba sprawdzić element wspólny dla ich zasilania. |
| Temperatura rośnie zbyt wolno | jedna z grzałek nie pracuje, uszkodzona sekcja, słaby styk, nieszczelne drzwi, nieprawidłowy program | Sprawdź, czy problem występuje w każdym trybie oraz czy drzwi domykają się bez szczeliny. |
| Wyłącznik różnicowoprądowy działa po rozpoczęciu grzania | upływ prądu z grzałki do obudowy, uszkodzone przewody lub konektory, wilgoć, inny element aktywny w programie | Zwróć uwagę, czy zabezpieczenie działa tylko przy określonej funkcji lub dopiero po rozgrzaniu. Pomiar zimnej grzałki zwykłym multimetrem może nie wykazać wady izolacji pojawiającej się na gorąco. |
Wyzwolenia wyłącznika różnicowoprądowego nie należy utożsamiać z każdym „wybiciem bezpiecznika”. Różnicówka reaguje na prąd upływu, natomiast zabezpieczenie nadprądowe może zadziałać wskutek zwarcia albo przeciążenia. Ustalenie, które zabezpieczenie zadziałało, zmienia kierunek diagnostyki.
Jak sprawdzić grzałkę miernikiem?
Przed pomiarem urządzenie musi być odłączone od wszystkich torów zasilania, a brak napięcia potwierdzony odpowiednim przyrządem. Piekarnik powinien być zimny. Po uzyskaniu dostępu do zacisków oznacz przewody i odłącz je od badanej grzałki — pomiar elementu pozostawionego w obwodzie może zostać zafałszowany przez równoległe połączenia.
Pomiar ciągłości i rezystancji roboczej
- Ustaw multimetr na pomiar rezystancji.
- Przyłóż sondy do zacisków jednej sekcji grzałki.
- Wynik OL, nieskończoność lub brak ciągłości oznacza przerwę w obwodzie tej sekcji.
- Skończoną rezystancję porównaj z dokumentacją części albo wartością wynikającą z jej napięcia i mocy znamionowej.
Dla prostego elementu rezystancyjnego orientacyjną wartość można obliczyć ze wzoru R = U² / P, używając napięcia przypisanego do konkretnej sekcji i jej mocy. Nie wolno automatycznie przyjmować 230 V: w tej grupie części występują także inne wykonania, a grzałki grillowe mogą mieć dwa obwody o różnych mocach. Rezystancja zimnego elementu może też odbiegać od wartości występującej podczas pracy.
Prawidłowa rezystancja między zaciskami potwierdza jedynie, że przewodnik grzejny nie ma przerwy i nie wykazuje oczywistego zwarcia. Nie potwierdza stanu izolacji ani tego, czy grzałka otrzymuje zasilanie z przełącznika lub modułu.
Pomiar względem metalowej osłony
Zwykły multimetr przyłożony między zaciskiem a metalowym płaszczem grzałki może wykryć wyraźne zwarcie do obudowy. Brak wskazania na takim mierniku nie wyklucza jednak niewielkiej upływności ani przebicia pojawiającego się dopiero po wzroście temperatury.
Pełniejsza ocena wymaga pomiaru rezystancji izolacji właściwym miernikiem i napięciem testowym dobranym do podzespołu oraz elektroniki pozostającej w obwodzie. Opisane pomiary izolacji i diagnostyka usterek występujących po rozgrzaniu są przeznaczone dla wykwalifikowanego technika, który potrafi bezpiecznie odseparować badany element i rozładować obwód po teście.
Grzałka jest sprawna, a piekarnik nadal nie grzeje – co dalej?
Jeśli grzałka ma ciągłość i nie znaleziono uszkodzenia izolacji, należy sprawdzić pozostałe elementy jej obwodu:
- konektory i przewody – luźny lub nadpalony styk może nie przewodzić prądu mimo sprawnej grzałki; ślady przegrzania wymagają usunięcia przyczyny, a nie tylko nasunięcia starej końcówki,
- przełącznik funkcji – wypalone styki mogą odcinać wyłącznie wybraną grzałkę; odpowiednie części znajdują się w kategorii łączniki krzywkowe Hisense,
- termostat lub czujnik temperatury – błędna informacja o temperaturze może powodować zbyt wczesne wyłączenie grzania albo brak jego załączenia; zobacz termostaty do kuchenek Hisense,
- przekaźnik i moduł sterujący – sprawna grzałka nie zadziała, jeśli sterownik nie poda napięcia na jej obwód,
- zegar i ustawienia czasu – po zaniku zasilania część piekarników nie rozpoczyna grzania, dopóki zegar nie zostanie ustawiony,
- wyłącznik drzwi – w wybranych konstrukcjach otwarcie drzwi wyłącza elementy grzejne i wentylację,
- okablowanie – uszkodzenie izolacji, przerwany przewód albo przewód stykający się z obudową może powodować brak grzania lub działanie zabezpieczenia; odpowiednie elementy są zebrane w kategorii okablowanie kuchni Hisense.
Sprawdzanie napięcia podczas pracy piekarnika wymaga dostępu do odsłoniętych obwodów sieciowych. Taką diagnostykę może wykonywać wyłącznie osoba z odpowiednimi kwalifikacjami, uprawnieniami, doświadczeniem i wyposażeniem ochronnym. Nie jest ona przeznaczona do wykonania przez osobę bez przygotowania.
Jak uzyskać dostęp do grzałek?
Droga demontażu zależy od typu grzałki i konstrukcji piekarnika.
Grzałka kołowa termoobiegu
Zwykle znajduje się za wewnętrzną osłoną na tylnej ścianie komory. Po wyjęciu prowadnic i osłony widoczne są grzałka oraz wentylator. Zaciski mogą być dostępne dopiero po zdjęciu zewnętrznego tylnego panelu. Podczas odłączania trzeba przytrzymać przewody, aby konektory nie cofnęły się w warstwę izolacji.
Grzałka górna lub grillowa
Jest widoczna pod sklepieniem, ale jej mocowanie i zaciski mogą znajdować się po zewnętrznej stronie komory. W części modeli trzeba zdjąć tylną albo górną osłonę. Przed demontażem warto udokumentować położenie przewodów, szczególnie gdy grzałka ma kilka zacisków i dwie sekcje.
Grzałka dolna
Najczęściej jest ukryta pod dnem komory. Dostęp może wymagać wysunięcia piekarnika z zabudowy i zdjęcia tylnej osłony, a w innych konstrukcjach również odsunięcia izolacji lub odblokowania bocznych mocowań. Nie należy podważać emaliowanego dna ani zakładać, że grzałka wyjdzie do wnętrza komory.
Przed wysunięciem urządzenia sprawdź sposób jego podłączenia i mocowanie do mebli. Kuchenka wolnostojąca połączona z instalacją gazową wymaga dodatkowych procedur i kwalifikacji — nie wolno naprężać ani samodzielnie rozłączać przewodu gazowego bez wymaganych uprawnień.
Wymiana grzałki krok po kroku
Ogólna kolejność prac wygląda następująco:
- Odłącz urządzenie od zasilania, potwierdź brak napięcia i poczekaj na całkowite ostygnięcie.
- Wyjmij blachy, ruszty i elementy utrudniające dostęp.
- Zdejmij osłonę właściwą dla danego typu grzałki.
- Zrób wyraźne zdjęcie zacisków i oznacz przewody przed ich odłączeniem.
- Skontroluj konektory. Nadpaloną lub luźną końcówkę należy prawidłowo wymienić, ponieważ może uszkodzić także nową grzałkę.
- Odkręć mocowania i wyjmij element bez wyginania blachy komory oraz naruszania izolacji.
- Zamontuj nową grzałkę w położeniu przewidzianym przez producenta. Jej rurka nie może ocierać o wentylator, osłonę ani przewody.
- Podłącz przewody zgodnie z dokumentacją wykonaną przed demontażem i zamontuj wszystkie osłony.
- Po złożeniu sprawdź kolejno funkcje grzania oraz obserwuj, czy urządzenie nie sygnalizuje błędu i czy zabezpieczenia instalacji nie działają.
Nie uruchamiaj piekarnika z niezabezpieczonymi przewodami lub zdjętymi zewnętrznymi osłonami. Nie zamieniaj zacisków między sekcjami grzałki grillowej bez schematu konkretnego wykonania.
Jak dobrać grzałkę do piekarnika Hisense?
Wygląd części nie potwierdza zgodności. Dwie grzałki mogą mieć podobny kształt i złącza, a różnić się napięciem znamionowym, mocą, liczbą sekcji lub rozstawem mocowań.
Przy doborze sprawdź:
- pełny model piekarnika lub kuchenki,
- Art. No. albo kod PS z tabliczki znamionowej,
- numer oryginalnej części, jeśli jest czytelny,
- typ grzałki: dolna, górna, grillowa, kołowa lub wielosekcyjna,
- napięcie i moc każdej sekcji,
- liczbę oraz układ zacisków,
- szerokość, głębokość i kształt elementu,
- rozstaw mocowań i wymiary kołnierza,
- sposób prowadzenia rurki względem osłony i wentylatora.
Tabliczka znamionowa piekarnika może znajdować się na krawędzi korpusu widocznej po otwarciu drzwi. W kuchenkach wolnostojących jej położenie bywa inne, dlatego należy sprawdzić instrukcję urządzenia. Najbezpieczniejszym następnym krokiem jest przesłanie zdjęcia całej tabliczki znamionowej oraz starej grzałki z widocznymi zaciskami i mocowaniami.
Jak ograniczyć ryzyko kolejnego uszkodzenia?
Grzałki nie wymagają okresowej regulacji, ale warto chronić je przed uszkodzeniami mechanicznymi. Nie skrob rurki ostrym narzędziem, nie polewaj rozgrzanego elementu wodą i nie opieraj na nim naczyń. Przed czyszczeniem poczekaj, aż komora całkowicie ostygnie. Po wymianie skontroluj także stan konektorów — przegrzane połączenie może szybko doprowadzić do ponownej awarii.
FAQ – grzałki do piekarników Hisense
Czy brak grzania zawsze oznacza przepaloną grzałkę?
Nie. Podobny objaw może powodować przerwany przewód, wypalony styk przełącznika, termostat, czujnik temperatury, przekaźnik modułu, wyłącznik drzwi albo nieustawiony zegar. Jeżeli nie działa tylko jeden rodzaj grzania, diagnostykę zacznij od obwodu używanego w tym programie.
Czy sprawna grzałka powinna mieć przejście?
Tak, między zaciskami danej sekcji powinna występować skończona rezystancja odpowiadająca jej mocy i napięciu. Sam sygnał testera ciągłości nie wystarcza do oceny parametrów ani stanu izolacji.
Dlaczego różnicówka działa dopiero po kilku minutach?
Izolacja grzałki może tracić właściwości po rozgrzaniu, mimo że zimny element wygląda prawidłowo i przechodzi podstawowy test omomierzem. Trzeba również wykluczyć uszkodzone przewody, wilgoć oraz inne podzespoły uruchamiane w tej samej fazie programu.
Czy można zamienić grzałkę 230 V na podobną 400 V?
Nie należy tego robić bez potwierdzonej zgodności katalogowej. Napięcie wpływa na rezystancję i moc elementu, a błędny wariant może grzać z niewłaściwą mocą albo nie działać prawidłowo. Oznaczenia napięcia i mocy muszą odpowiadać obwodowi konkretnego urządzenia.
Czy grzałkę można dobrać tylko po modelu piekarnika?
Sam model może nie rozróżniać wszystkich wersji produkcyjnych. Do piekarników Hisense należy podać pełny model oraz Art. No. albo kod PS z tabliczki znamionowej i potwierdzić zgodność numeru części.
Czy nowa grzałka może przez chwilę wydzielać zapach?
Przy pierwszym nagrzaniu mogą wypalać się pozostałości technologiczne, jednak intensywny zapach spalenizny, dym, iskrzenie lub działanie zabezpieczenia wymagają natychmiastowego wyłączenia urządzenia i sprawdzenia połączeń oraz montażu.
