OKABLOWANIE KUCHNI HISENSE
Okablowanie do piekarników Hisense obejmuje przewody zasilające, kompletne wiązki oraz połączenia grzałek, zegara, czujników i napędów. Nadtopiona izolacja, swąd, przerwy w działaniu lub wyłączanie zabezpieczeń wymagają diagnostyki całego obwodu, a nie wymiany kabla na próbę. Część dobieraj według modelu oraz pełnego Art. No. lub kodu PS z tabliczki znamionowej.
Kiedy podejrzewać uszkodzenie okablowania piekarnika Hisense?
Usterka przewodu nie zawsze oznacza całkowity brak zasilania. Objaw zależy od tego, czy uszkodzony jest kabel przyłączeniowy, główna wiązka, pojedyncze połączenie odbiornika czy konektor przy przełączniku albo module.
| Objaw | Możliwe przyczyny | Co pomaga je rozróżnić |
| Piekarnik jest całkowicie martwy | kabel zasilający, listwa przyłączeniowa, przerwany przewód, bezpiecznik termiczny, moduł lub brak zasilania instalacji | obecność zasilania przed urządzeniem, oględziny przyłącza oraz kontrola ciągłości obwodu zasilającego |
| Nie działa tylko jedna funkcja grzania | przewód lub konektor danego obwodu, grzałka, przełącznik funkcji albo przekaźnik | sprawdzenie konkretnej gałęzi wiązki i samego odbiornika, zamiast oceny całego piekarnika |
| Działanie zanika po rozgrzaniu | luźny styk, pęknięty przewód reagujący na rozszerzalność cieplną, zabezpieczenie termiczne, przegrzewający się moduł | stan złączy i izolacji, ślady lokalnego nagrzewania oraz pomiary wykonane w warunkach przewidzianych dla danego modelu |
| Czuć swąd lub widać przebarwienia | nadpalony konektor, luźny zacisk, przewód dotykający gorącej obudowy albo uszkodzony podzespół współpracujący | miejsce najsilniejszego przebarwienia nie zawsze jest pierwotną przyczyną; trzeba sprawdzić obie strony połączenia |
| Wyłącza się zabezpieczenie nadprądowe | zwarcie przewodów, uszkodzona izolacja, odbiornik powodujący zwarcie lub błąd przyłączenia | ustalenie, przy jakiej funkcji występuje awaria, oraz pomiary odłączonych obwodów |
| Wyzwala wyłącznik różnicowoprądowy | upływ do obudowy z przewodu, grzałki, silnika, filtra lub elektroniki | pomiar rezystancji izolacji właściwym przyrządem; zwykły test ciągłości może nie wykryć upływu |
Jeśli pojawia się dym, iskrzenie, intensywny zapach spalenizny lub widoczne stopienie izolacji, urządzenia nie należy ponownie uruchamiać do czasu ustalenia przyczyny. Samo zaizolowanie nadpalonego miejsca nie usuwa przegrzewającego się styku.
Oględziny przewodów i złączy
Przed demontażem trzeba odłączyć urządzenie od wszystkich torów zasilania i potwierdzić brak napięcia odpowiednim przyrządem. W piekarniku podłączonym na stałe samo wyłączenie panelu sterowania nie odłącza instalacji wewnętrznej.
Po zdjęciu odpowiedniej osłony należy sprawdzić:

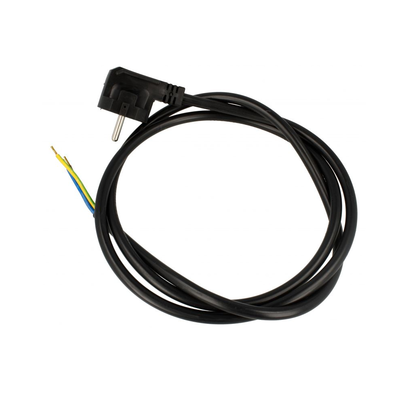

- kabel przyłączeniowy, odciążenie przewodu oraz listwę zaciskową;
- miejsca przejścia wiązek przez metalowe przegrody i uchwyty;
- przewody biegnące blisko grzałek, komory oraz kanałów gorącego powietrza;
- konektory przy grzałkach, termostatach, silnikach, przełączniku funkcji i module;
- przebarwienia, utlenienie, nadtopione obudowy złączy, skruszoną izolację i odsłonięte żyły;
- ślady wilgoci, tłuszczu albo wcześniejszych, prowizorycznych napraw.
Luźny konektor może zwiększać rezystancję styku i wydzielać dużo ciepła mimo zachowanej ciągłości elektrycznej. Jeżeli złącze jest nadpalone, trzeba ocenić również zacisk podzespołu, do którego było podłączone. Założenie nowego konektora na przegrzaną, poluzowaną lub wypaloną końcówkę grzałki czy przełącznika może doprowadzić do ponownej awarii.
Jak sprawdzić ciągłość wiązki miernikiem?
Pomiar ciągłości wykonuje się bez napięcia, po odłączeniu badanego przewodu od podzespołów na obu końcach. Zapobiega to odczytowi przez równoległe elementy urządzenia.
- Zidentyfikuj oba końce tej samej żyły na podstawie schematu właściwego dla modelu albo wcześniej wykonanych oznaczeń.
- Zewrzyj sondy miernika i zapamiętaj rezystancję przewodów pomiarowych.
- Zmierz rezystancję między końcami badanej żyły.
- Podczas pomiaru delikatnie poruszaj przewodem przy przepustach i zaciskach, nie ciągnąc za żyłę.
Stabilny wynik zbliżony do rezystancji zwartych sond wskazuje, że żyła zachowuje ciągłość. Wskazanie przerwy lub skoki wyniku podczas poruszania przewodem świadczą o przerwaniu albo niestabilnym połączeniu. Test nie potwierdza jednak jakości styku pod dużym obciążeniem ani odporności izolacji na temperaturę.
Dlaczego test ciągłości nie wystarcza?
Przewód może poprawnie przejść pomiar omomierzem, a mimo to przegrzewać się na luźnym zacisku lub powodować upływ do obudowy. Do oceny izolacji służy miernik rezystancji izolacji. Przed takim badaniem przewody muszą zostać odseparowane od modułów elektronicznych i innych elementów, którym napięcie probiercze mogłoby zaszkodzić.
Nie ma jednej wartości ani jednego napięcia testowego właściwego dla każdego piekarnika i każdej wiązki. Kryteria należy dobrać do konstrukcji, dokumentacji urządzenia oraz stosowanej procedury pomiarowej. Zwykły multimetr pracujący na niskim napięciu może nie ujawnić osłabienia izolacji występującego dopiero pod napięciem roboczym lub po nagrzaniu.
Pomiary napięcia, spadku napięcia na pracującym połączeniu, temperatury odsłoniętych zacisków oraz rezystancji izolacji są przeznaczone dla osób potrafiących bezpiecznie izolować obwody i chronić elektronikę urządzenia. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i procedur ochronnych. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Okablowanie czy inny podzespół?
Brak grzania nie jest sam w sobie dowodem przerwania przewodu. Jeżeli panel działa, ale nie działa jedna funkcja, trzeba sprawdzić również odpowiednią grzałkę piekarnika Hisense, jej zabezpieczenie, przełącznik funkcji oraz sterowanie.
Gdy piekarnik jest całkowicie martwy, kolejność diagnostyki powinna obejmować zasilanie urządzenia, kabel i listwę przyłączeniową, zabezpieczenia termiczne oraz obwód zasilający zegar lub moduł elektroniczny. Brązowa izolacja przy grzałce nie oznacza automatycznie, że sama grzałka jest uszkodzona. Przyczyną może być luźny konektor, ale również przegrzewanie wywołane inną usterką.
W przypadku wyłączania zabezpieczeń warto zanotować:
- czy reaguje zabezpieczenie nadprądowe, czy różnicowoprądowe;
- czy zdarza się to natychmiast, czy dopiero po rozgrzaniu;
- która funkcja pieczenia była wybrana;
- czy awaria pojawia się także przy samym oświetleniu lub wentylatorze;
- czy wcześniej występowało iskrzenie, trzaski, migotanie wyświetlacza lub zapach przegrzanej izolacji.
Takie rozróżnienie pomaga wytypować konkretną gałąź obwodu. Nie należy natomiast odłączać przewodu ochronnego, zwierać zabezpieczeń ani mostkować przełącznika w celu wymuszenia pracy urządzenia.
Dostęp i wymiana wiązki przewodów
W piekarniku do zabudowy dostęp do głównego okablowania zwykle wymaga wysunięcia urządzenia z mebla oraz zdjęcia osłony tylnej lub górnej. Sposób mocowania i rozmieszczenie osłon różnią się między seriami. Przed wysunięciem trzeba sprawdzić sposób podłączenia, zabezpieczyć front mebli i zapewnić pomoc drugiej osoby — piekarnika nie wolno podnosić za uchwyt drzwi.
Przed odłączeniem wiązki warto wykonać czytelne zdjęcia i oznaczyć każde złącze. Wtyki zdejmuje się za ich korpus, a nie przez ciągnięcie za przewód. Nową wiązkę należy poprowadzić przez fabryczne uchwyty i przepusty, z zachowaniem odległości od ostrych krawędzi, ruchomych elementów oraz gorących powierzchni.
Nie należy zastępować przewodów piekarnika przypadkowym kablem instalacyjnym, domowym przedłużaczem ani konektorami bez potwierdzonej odporności prądowej i temperaturowej. Nieprawidłowy przekrój, izolacja lub zacisk mogą przegrzewać się mimo pozornie poprawnego działania.
Po wymianie trzeba skontrolować mocowanie przewodu, połączenie ochronne, rezystancję izolacji i brak zwarć. Dopiero po przejściu kontroli bezpieczeństwa można wykonać próbę poszczególnych funkcji oraz sprawdzić, czy złącza nie nagrzewają się nieprawidłowo.
Jak dobrać okablowanie do piekarnika Hisense?
Podobny wygląd, liczba przewodów lub pasujące złącze nie potwierdzają zgodności. Wiązki mogą różnić się kolejnością pinów, długością odgałęzień, przekrojem żył, izolacją, uchwytami, czujnikami i przeznaczeniem dla konkretnego wariantu urządzenia.
Do doboru przygotuj:
- pełny model piekarnika;
- Art. No. albo kod PS z tabliczki znamionowej, wraz z końcówką występującą po ukośniku;
- numer części ze starej wiązki lub kabla, jeżeli jest czytelny;
- zdjęcie całej tabliczki oraz obu stron uszkodzonego elementu;
- informację, do jakich podzespołów prowadzą poszczególne odgałęzienia.
Tabliczka znajduje się zazwyczaj na krawędzi korpusu widocznej po otwarciu drzwi. Przed zakupem porównaj zgodność katalogową numeru części z pełnym oznaczeniem urządzenia. Pozostałe grupy części do piekarników Hisense mogą być przydatne dopiero wtedy, gdy diagnostyka wskaże uszkodzenie odbiornika lub sterowania, a nie samej wiązki.
FAQ – okablowanie piekarników Hisense
Czy nadtopiony konektor można po prostu zacisnąć ponownie?
Nie zawsze. Jeżeli sprężystość styku została utracona albo powierzchnia zacisku podzespołu jest wypalona, samo dociśnięcie złącza nie zapewni trwałej naprawy. Trzeba usunąć przegrzany odcinek i ocenić obie części połączenia.
Czy brzęczyk miernika potwierdza sprawność przewodu?
Potwierdza jedynie ciągłość w chwili pomiaru. Nie wykrywa każdego uszkodzenia izolacji ani złącza, które zwiększa rezystancję i nagrzewa się dopiero pod obciążeniem.
Czy przewód z taką samą wtyczką będzie pasował?
Nie musi. Identyczna obudowa złącza może mieć inne przypisanie pinów, długość odgałęzień lub parametry przewodów. Podstawą jest zgodność katalogowa z pełnym modelem oraz Art. No. albo kodem PS.
Dlaczego nowy konektor ponownie się przepalił?
Możliwą przyczyną jest nieusunięty luźny styk, uszkodzony zacisk podzespołu, niewłaściwy konektor, błędne zaciśnięcie albo nadmierny prąd w obwodzie. Przed kolejną wymianą trzeba znaleźć źródło przegrzewania.
Czy można naprawić wiązkę zamiast wymieniać ją w całości?
Lokalna naprawa jest możliwa tylko wtedy, gdy uszkodzenie ma ograniczony zakres, a zastosowane przewody, zaciski i izolacja odpowiadają warunkom termicznym oraz elektrycznym urządzenia. Rozległe nadtopienie, krucha izolacja lub uszkodzenie kilku odgałęzień przemawiają za wymianą kompletnej wiązki.
