Moduły dla płyt ceramicznych HISENSE
Moduły do płyt ceramicznych Hisense obejmują układy sterowania, wyświetlacza i zasilania, a w konstrukcjach indukcyjnych także generatory mocy. Brak grzania, wyłączanie pól lub błędy komunikacji nie zawsze oznaczają uszkodzenie elektroniki. Przed zakupem warto sprawdzić zasilanie, chłodzenie, czujniki i połączenia, a część dobrać według modelu oraz Art. No. lub kodu PS.
Jaki moduł znajduje się w płycie Hisense?
Określenie „moduł płyty” może odnosić się do kilku różnych podzespołów. W zależności od konstrukcji urządzenia występują między innymi:

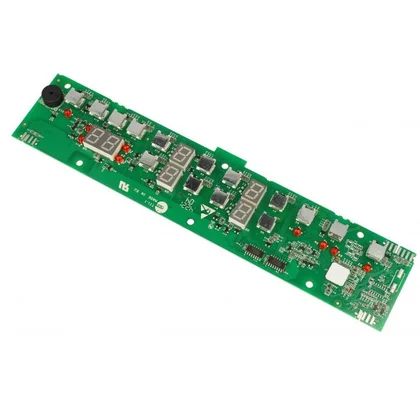

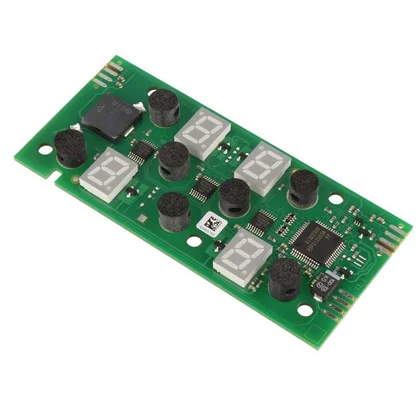

- panel dotykowy lub moduł wyświetlacza, który odbiera polecenia użytkownika i pokazuje ustawienia;

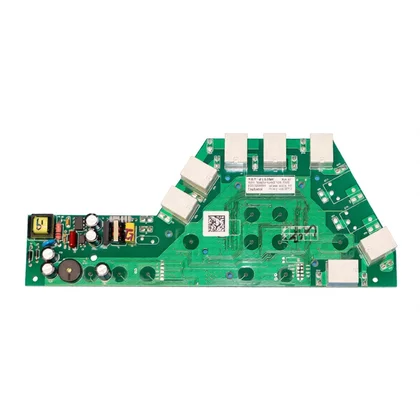

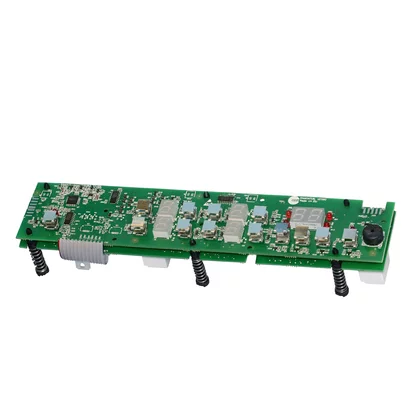

- moduł sterujący, zarządzający funkcjami, czujnikami, przekaźnikami i komunikacją między płytkami;
- moduł zasilający, wytwarzający napięcia potrzebne elektronice;

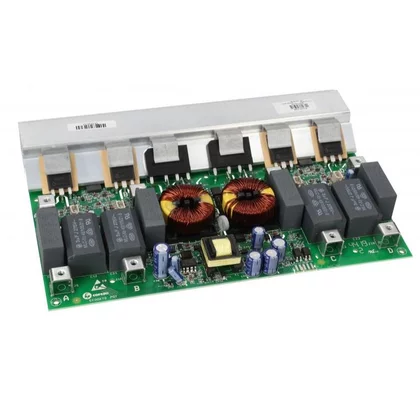

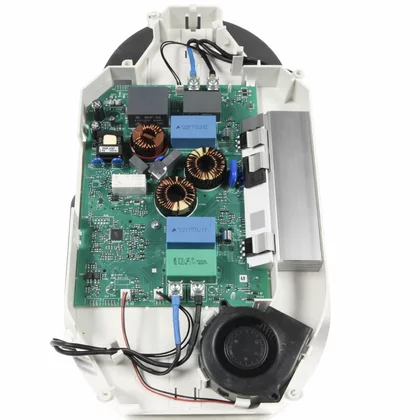

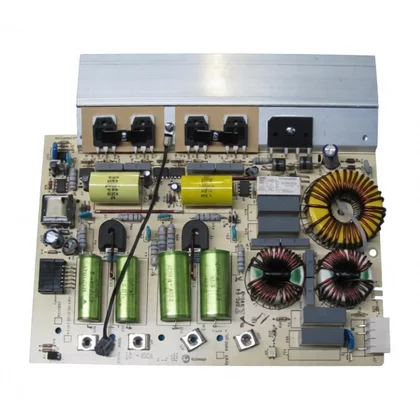

- moduł mocy albo generator indukcji, który steruje prądem cewek grzejnych;
- elektronika pól ceramicznych, załączająca promienniki za pomocą przekaźników lub elementów półprzewodnikowych.
W płycie indukcyjnej jeden generator może obsługiwać pojedyncze pole, parę pól albo jedną stronę urządzenia. Nie należy zatem zakładać, że brak grzania jednego pola oznacza awarię głównej płytki, a brak działania dwóch pól zawsze wskazuje na ten sam moduł. Układ trzeba ustalić na podstawie dokumentacji i połączeń konkretnego modelu.
Objawy, które mogą wskazywać na usterkę modułu
Uszkodzenie elektroniki można podejrzewać, gdy płyta:
- pozostaje całkowicie ciemna mimo prawidłowego zasilania na zaciskach wejściowych;
- reaguje na dotyk, ale jedno pole, para pól albo cała strona nie grzeje;
- nie wykrywa prawidłowego naczynia na jednym lub kilku polach indukcyjnych;
- samoczynnie przerywa grzanie i wraca do poziomu mocy 0;
- zgłasza błąd komunikacji, konfiguracji, czujnika lub przegrzania elektroniki;
- uruchamia zabezpieczenie instalacji natychmiast po podaniu zasilania albo po włączeniu pola;
- działa dopiero po ostygnięciu lub wyłącza się przy większym obciążeniu;
- ma niedziałające przyciski, segmenty wyświetlacza albo niestabilne sterowanie.
Takie objawy nie stanowią jeszcze potwierdzenia, że moduł trzeba wymienić. Podobnie zachowuje się płyta z uszkodzonym przewodem zasilającym, błędnym podłączeniem faz, luźnym złączem, niesprawnym wentylatorem, przerwanym czujnikiem temperatury, uszkodzonym polem grzejnym albo zalanym panelem dotykowym.
Co sprawdzić przed zakupem elektroniki?
| Objaw | Możliwe przyczyny poza modułem | Sprawdzenie i interpretacja |
| Płyta nie uruchamia się | Brak jednej fazy, wyłączone zabezpieczenie, uszkodzenie zacisku lub przewodu | Technik powinien sprawdzić zasilanie zgodnie ze schematem przyłączenia danego modelu. Obecność napięcia w instalacji nie potwierdza jeszcze, że wszystkie wymagane przewody dochodzą do elektroniki. |
| Panel piszczy lub nie reaguje | Woda, tłuszcz albo przedmiot nad sensorami, uszkodzona taśma, zabrudzenie od wewnątrz | Najpierw oczyścić i osuszyć szkło. Jeżeli problem pozostaje, po odłączeniu zasilania skontrolować taśmę i złącza panelu. |
| Jedno pole nie wykrywa garnka | Nieodpowiednie lub zbyt małe naczynie, cewka, czujnik pola, połączenie z generatorem | Sprawdzić to samo naczynie na innym polu. Jeżeli działa, problem jest związany z konkretnym kanałem płyty, ale bez dalszych pomiarów nie rozstrzyga to między cewką, czujnikiem i modułem. |
| Dwa pola po tej samej stronie nie działają | Wspólny generator, brak jego zasilania, przewód komunikacyjny lub chłodzenie | Sprawdzić, czy pola rzeczywiście korzystają ze wspólnej płytki. Oględziny złączy i pomiar zasilania modułu mogą zawęzić przyczynę. |
| Płyta wyłącza się po rozgrzaniu | Zasłonięta wentylacja, niesprawny wentylator, nieprawidłowy odczyt czujnika | Udrożnić wloty i wyloty powietrza oraz sprawdzić, czy wentylator rusza swobodnie. Praca wentylatora po wyłączeniu płyty może być prawidłowym chłodzeniem elektroniki. |
| Zabezpieczenie instalacji wyłącza się | Błąd podłączenia, zwarcie mostka prostowniczego, tranzystora mocy, filtra sieciowego albo przewodów | Nie ponawiać prób włączania. Moduł wymaga diagnostyki beznapięciowej przez osobę przygotowaną do pracy z elektroniką dużej mocy. |
Jeżeli problem dotyczy samego wyświetlania lub panelu, pomocna może być kategoria wyświetlaczy do płyt Hisense. Przy błędach chłodzenia warto sprawdzić także wentylatory do płyt Hisense, zamiast od razu wymieniać generator.
Jak wykonać podstawową diagnostykę modułu?
Oględziny i kontrola połączeń
Przed demontażem należy odłączyć płytę za pomocą zabezpieczenia jej obwodu i potwierdzić brak napięcia odpowiednim przyrządem. W modułach mocy znajdują się kondensatory, które mogą zachować niebezpieczny ładunek także po odłączeniu urządzenia.
Po uzyskaniu dostępu do elektroniki warto sprawdzić:
- ślady zalania, korozji i osadów przewodzących;
- nadpalone złącza, luźne konektory oraz pęknięte przewody;
- przebarwienia laminatu i spalone elementy;
- pęknięcia lutów przy przekaźnikach, złączach, radiatorach i ciężkich elementach;
- stan wentylatora, kanałów powietrznych i radiatora;
- ułożenie taśm łączących panel sterowania z modułem mocy.
Złącza należy oznaczyć lub sfotografować przed rozłączeniem. Wtyczka pasująca mechanicznie do gniazda nie musi mieć tego samego przeznaczenia, a zamiana przewodów może uszkodzić nową elektronikę.
Pomiary bez zasilania
W module płyty indukcyjnej technik może rozpocząć od pomiaru bezpieczników, ciągłości połączeń oraz poszukiwania zwarcia w mostku prostowniczym i tranzystorach IGBT. Pomiar w trybie testu diody pozwala wykryć twarde zwarcie elementu mocy, ale wynik uzyskany na zamontowanej płytce może być zakłócony przez równoległe obwody. Brak zwarcia na mierniku nie potwierdza sprawności tranzystora pod obciążeniem.
Czujniki temperatury stosowane przy cewkach i radiatorach zwykle zmieniają rezystancję wraz z temperaturą. Należy je mierzyć po odłączeniu od układu i porównywać z dokumentacją właściwego modelu. Nie istnieje jedna prawidłowa rezystancja czujnika dla wszystkich płyt Hisense.
W płytach promiennikowych warto oddzielnie sprawdzić ciągłość pól grzejnych i ich ograniczników temperatury. Przerwa w promienniku oznacza usterkę pola, nawet jeśli przekaźnik modułu działa. Sama ciągłość grzałki nie wyklucza natomiast przebicia izolacji ani problemu pojawiającego się dopiero po rozgrzaniu.
Pomiary pod napięciem, kontrola przebiegów sterujących IGBT i uruchamianie otwartego modułu są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. W układzie występuje napięcie sieciowe oraz wysokie napięcie stałe. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia, izolowanych narzędzi i właściwego stanowiska pomiarowego.
Czy kod błędu wskazuje część do wymiany?
Nie. Znaczenie kodów zależy od platformy elektronicznej i pełnego modelu płyty. W wybranej rodzinie urządzeń korzystającej z platformy Gorenje spotykane są poniższe oznaczenia, ale przed zamówieniem modułu trzeba porównać je z instrukcją konkretnego urządzenia Hisense.
| Przykładowy kod | Znaczenie w modelu ICT621AC | Co sprawdzić przed wymianą modułu |
| E2 | Przegrzanie modułu indukcyjnego lub naczynia | Poczekać na ostygnięcie, sprawdzić wentylację, wentylator i warunki zabudowy. |
| E3 | Nieprawidłowe naczynie albo błąd elementu modułu indukcyjnego | Sprawdzić inne właściwe naczynie. Jeśli błąd pozostaje, skontrolować połączenia pola oraz generator. |
| E4 | Brak konfiguracji, niewłaściwa konfiguracja albo błąd elementu modułu | Ustalić, czy wcześniej wymieniano elektronikę. Nie wykonywać procedury konfiguracji przeznaczonej dla innego modelu. |
| E5 | Brak komunikacji między panelem sterowania a modułem indukcyjnym | Sprawdzić taśmy, przewody, styki i zgodność wersji obu modułów. |
| E6 | Awaria zasilania, przepięcie sieciowe albo błąd elementu modułu | Zweryfikować sposób podłączenia i parametry zasilania. Sam kod nie rozstrzyga, który element płytki jest uszkodzony. |
| E8 | Awaria wentylatora | Sprawdzić wirnik, zanieczyszczenia, przewód i złącze wentylatora. |
| E9 | Uszkodzenie czujnika temperatury cewki | Sprawdzić czujnik i jego złącze; w części konstrukcji czujnik jest elementem zespołu pola. |
Po zaniku zasilania zapisany błąd może zniknąć, lecz nie oznacza to naprawy. Jeżeli wraca po uruchomieniu pola lub po wzroście temperatury, trzeba odtworzyć warunki występowania usterki i sprawdzić odpowiedni obwód.
Dostęp i wymiana modułu płyty
W większości płyt do zabudowy dostęp do elektroniki uzyskuje się od spodu. Sposób zamocowania w blacie oraz konstrukcja dolnej osłony różnią się między modelami, dlatego przed wyjęciem urządzenia należy sprawdzić instrukcję montażu.
Typowy zakres prac obejmuje:
- odłączenie obwodu zasilającego i potwierdzenie braku napięcia;
- wyjęcie płyty z otworu bez podważania i skręcania szkła;
- ułożenie urządzenia na stabilnym, miękkim podłożu;
- zdjęcie dolnej osłony elektroniki;
- wykonanie zdjęć położenia przewodów, taśm, czujników i elementów chłodzenia;
- odłączenie złączy bez ciągnięcia za przewody;
- przełożenie modułu wraz z wymaganymi osłonami, izolatorami i elementami termicznymi;
- kontrolę, czy przewody nie znalazły się przy radiatorze, wentylatorze lub ostrych krawędziach;
- próbę wszystkich pól, panelu, wentylatora i zabezpieczeń po ponownym montażu.
Nie należy pomijać izolatorów tranzystorów, przekładek, podkładek termicznych ani punktów uziemienia. Nieprawidłowy montaż elementu na radiatorze może spowodować przebicie, przegrzewanie lub ponowne uszkodzenie modułu. Uszkodzoną obudowę elektroniki również trzeba wymienić, jeżeli nie chroni płytki albo nie utrzymuje prawidłowego przepływu powietrza.
Naprawa płytki czy wymiana całego modułu?
Naprawa na poziomie elementów może być uzasadniona, gdy uszkodzenie jest rozpoznane, laminat nie został zwęglony, a technik ma możliwość sprawdzenia obwodu sterowania i przetestowania modułu pod kontrolowanym obciążeniem. Wymiana wyłącznie zwartego tranzystora IGBT bez ustalenia przyczyny może zakończyć się ponownym uszkodzeniem. Sprawdzenia mogą wymagać również driver, mostek prostowniczy, kondensatory obwodu rezonansowego, rezystory pomiarowe, chłodzenie i połączenie z cewką.
Wymiana kompletnej płytki jest rozsądniejsza, gdy uszkodzony jest mikrokontroler, wielowarstwowy laminat, niedostępny układ specjalizowany albo rozległy fragment obwodu mocy. Trzeba jednak wcześniej ustalić, czy nowy moduł jest zaprogramowany i skonfigurowany. Część sprzedawana jako fabrycznie nowa nie musi być gotowa do pracy w każdym wariancie urządzenia.
Jak dobrać moduł do płyty Hisense?
Modułu nie należy dobierać wyłącznie według wyglądu, liczby złączy ani skróconej nazwy handlowej urządzenia. Podobne płytki mogą różnić się przypisaniem pól, mocą, komunikacją z panelem, czujnikami, oprogramowaniem i procedurą konfiguracji.
Do identyfikacji płyty Hisense potrzebne są:
- pełny model urządzenia;
- Art. No. albo kod PS z tabliczki znamionowej;
- oznaczenie i rewizja starego modułu, jeśli są czytelne;
- zdjęcie tabliczki oraz wszystkich etykiet płytki;
- informacja, czy chodzi o moduł panelu, zasilania czy generator indukcji.
Tabliczka znamionowa płyty znajduje się na spodzie urządzenia, dlatego warto sfotografować ją przed ponownym osadzeniem płyty w blacie. Końcówka numeru artykułu może oznaczać inny wariant techniczny mimo takiej samej nazwy modelu.
Przed zakupem porównaj część z katalogowym przypisaniem do pełnego Art. No. lub kodu PS. Pozostałe podzespoły dostępne dla tego urządzenia można sprawdzić w kategorii części do płyt indukcyjnych Hisense.
FAQ – moduły do płyt ceramicznych Hisense
Czy brak działania jednego pola oznacza uszkodzony moduł?
Nie musi. Przyczyną może być pole grzejne, cewka indukcyjna, czujnik temperatury, przewód albo kanał modułu obsługujący dane pole. Sprawdzenie tego samego naczynia na pozostałych polach pomaga zawęzić problem, ale nie zastępuje pomiarów.
Dlaczego płyta działa po ostygnięciu, a później ponownie się wyłącza?
Taki przebieg wskazuje na zadziałanie ochrony termicznej lub usterkę zależną od temperatury. Należy sprawdzić drożność wentylacji, pracę wentylatora, czujniki, docisk elementów do radiatora i warunki zabudowy.
Czy moduł z takim samym złączem będzie pasował?
Nie. Identyczne gniazdo nie potwierdza zgodności elektrycznej ani programowej. Moduł trzeba przypisać do pełnego modelu oraz Art. No. lub kodu PS płyty Hisense.
Czy używany moduł wymaga programowania?
Zależy to od wersji elektroniki. Niektóre moduły zachowują konfigurację, inne trzeba przypisać do pól lub panelu, a część jest dostarczana już zaprogramowana. Procedurę należy potwierdzić dla konkretnego numeru części i modelu.
Czy można samodzielnie sprawdzić moduł multimetrem?
Można wykonać beznapięciową kontrolę bezpieczników, złączy i poszukać jednoznacznego zwarcia, jeśli posiada się odpowiednią wiedzę. Taki pomiar nie potwierdzi jednak pełnej sprawności elektroniki. Diagnostyka pod napięciem i naprawa obwodu IGBT są pracami dla wykwalifikowanego technika.
Gdzie znajduje się oznaczenie potrzebne do doboru części?
Tabliczka znamionowa znajduje się na spodzie płyty. Do doboru należy przepisać pełny model oraz Art. No. albo kod PS, zachowując wszystkie cyfry, ukośniki i oznaczenia wariantu.
