Pola grzejne dla płyt ceramicznych HISENSE
Pola grzejne do płyt ceramicznych Hisense odpowiadają za bezpośrednie ogrzewanie szkła i naczynia. Brak grzania całej strefy albo tylko jednego pierścienia może oznaczać przerwę w elemencie Hi-Light, ale także uszkodzone złącze lub sterowanie. Przed zakupem sprawdź poszczególne obwody i dobierz część według modelu oraz Art. No. lub kodu PS z tabliczki znamionowej.
Pole ceramiczne czy indukcyjne – ważne rozróżnienie

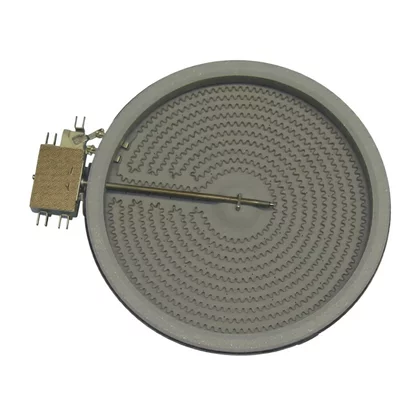

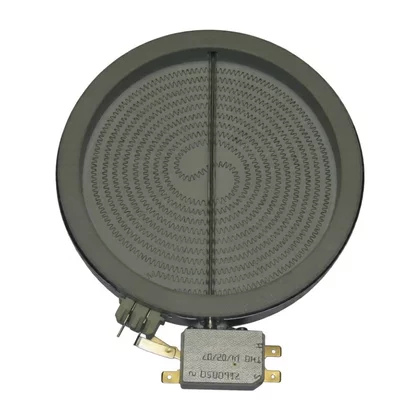

W płycie ceramicznej promiennikowe pole grzejne, nazywane również płytką grzejną lub elementem Hi-Light, znajduje się bezpośrednio pod szkłem. Po włączeniu jego taśma oporowa rozgrzewa się i zwykle staje się widoczna jako czerwony pierścień. Płyta indukcyjna działa inaczej: wykorzystuje cewkę i ogrzewa ferromagnetyczne dno naczynia, dlatego induktor nie jest zamiennikiem pola promiennikowego, nawet jeśli oba podzespoły mają podobną średnicę.

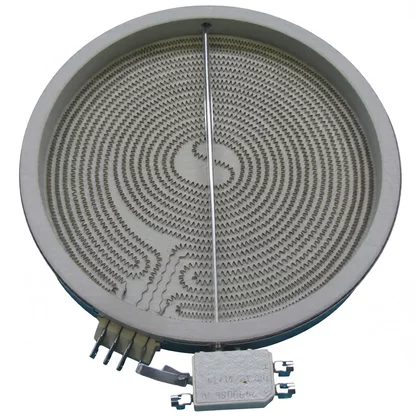

Pola ceramiczne mogą mieć jeden obwód albo konstrukcję dwu- lub trójstrefową. W polu rozszerzanym część centralna i zewnętrzne pierścienie są oddzielnymi obwodami. Dzięki temu awaria jednej sekcji nie musi wyłączać całego pola.
Jakie objawy mogą wskazywać na uszkodzenie pola grzejnego?
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Jedno pole pozostaje zimne | przerwana taśma grzejna, uszkodzony ogranicznik temperatury, nadpalone złącze, przewód albo przekaźnik modułu | pomiar każdego obwodu pola po odłączeniu przewodów oraz oględziny zacisków |
| Grzeje środek, ale nie działa zewnętrzny pierścień | nieaktywowana funkcja rozszerzenia, przerwa w zewnętrznej sekcji, problem z jej przekaźnikiem lub połączeniem | sprawdzenie obsługi pola wielostrefowego i osobny pomiar każdej sekcji |
| Pole grzeje słabiej niż wcześniej | niesprawna część pola wielostrefowego, luźny lub przegrzany styk, niewłaściwe sterowanie, nierówne dno naczynia | porównanie zachowania wszystkich pierścieni, oględziny połączeń i próba z płaskim naczyniem dopasowanym do pola |
| Pole nie reguluje mocy albo grzeje zbyt intensywnie | sklejone styki przekaźnika, usterka modułu sterującego lub elementu ograniczającego temperaturę | sama ciągłość grzałki nie potwierdzi przyczyny; potrzebna jest kontrola sterowania |
| Pojawia się dym, zapach spalenizny lub iskrzenie | wypalony konektor, przegrzana izolacja, zwarcie elementu albo modułu | natychmiastowe odłączenie płyty i oględziny całego obwodu przed ponownym uruchomieniem |
| Pole okresowo wyłącza się po silnym nagrzaniu | normalna regulacja mocy, zadziałanie ochrony termicznej albo rzeczywiste przegrzewanie | znaczenie ma częstotliwość wyłączeń, ustawiona moc, naczynie i to, czy po ostygnięciu praca wraca do normy |
Cykliczne rozżarzanie i wygaszanie pola przy ustawieniu niższym niż maksymalne może być skutkiem regulacji mocy i samo w sobie nie oznacza awarii. Nieprawidłowością jest natomiast trwały brak jednego pierścienia, wyłączanie niezależne od ustawienia albo wyraźnie odmienne zachowanie dwóch takich samych stref.
Symbol H oznacza zwykle ciepło resztkowe, a nie kod uszkodzonego pola. Należy zaczekać, aż szkło ostygnie, zanim rozpocznie się demontaż.
Co sprawdzić przed rozebraniem płyty?
- Upewnij się, że panel nie jest zablokowany, a dla pola rozszerzanego została wybrana właściwa liczba pierścieni.
- Oczyść i osusz panel dotykowy. Warstwa wody lub przedmiot leżący na sensorach może utrudniać obsługę.
- Wykonaj próbę z płaskim naczyniem o dnie odpowiadającym średnicy aktywnej strefy. Wygięte dno pogarsza przekazywanie ciepła i może pozorować spadek mocy.
- Sprawdź, czy problem dotyczy całej strefy, czy tylko jej części. W polu dwu- lub trójstrefowym obserwuj osobno środek oraz kolejne pierścienie.
- Jeżeli płyta wyłączyła się po przegrzaniu, pozostaw ją do ostygnięcia. Powtarzające się wyłączenia wymagają sprawdzenia elementu, sterowania i warunków chłodzenia, a nie automatycznej wymiany pola.
Pękniętej płyty szklanej nie należy dalej używać. Urządzenie trzeba odłączyć od instalacji, ponieważ szkło stanowi osłonę części znajdujących się pod napięciem. Odpowiednią szybę można wyszukać w kategorii płyt szklanych do płyt ceramicznych Hisense.
Jak sprawdzić pole grzejne miernikiem?
Pomiar rezystancji pozwala wykryć przerwę w taśmie oporowej, ale nie rozstrzyga o sprawności modułu, przekaźnika ani izolacji elementu podczas pracy.
Przed pomiarem odłącz płytę od zasilania na wszystkich torach i potwierdź odpowiednim przyrządem brak napięcia. Płyty do zabudowy bywają przyłączone na stałe lub zasilane z więcej niż jednego toru. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia oraz właściwych narzędzi i nie są przeznaczone dla osoby bez przygotowania.
Pomiar obwodów grzejnych
- Zrób wyraźne zdjęcie przewodów i oznacz każdy konektor przed odłączeniem.
- Odłącz od badanego obwodu co najmniej jeden przewód. Pomiar na podłączonym elemencie może przebiegać przez inne podzespoły i dać mylący wynik.
- Ustaw multimetr na pomiar rezystancji, a nie na test diody.
- Przyłóż sondy do zacisków konkretnej sekcji grzejnej. W polu wielostrefowym zbadaj osobno część centralną i każdy pierścień zewnętrzny, zgodnie z układem połączeń danego elementu.
- Stabilna, skończona rezystancja wskazuje, że taśma ma ciągłość. Wskazanie OL lub rezystancja poza zakresem oznacza przerwę w badanym obwodzie.
Jeżeli znane są znamionowe napięcie i moc konkretnej sekcji, orientacyjną rezystancję zimnego elementu można oszacować ze wzoru R = U² / P. Wynik służy jedynie do kontroli wiarygodności pomiaru. Nie wolno stosować jednej wartości dla wszystkich pól, ponieważ różnią się one mocą, napięciem znamionowym i sposobem połączenia sekcji.
Co oznacza prawidłowa ciągłość?
Ciągłość taśmy nie dowodzi, że pole otrzymuje zasilanie. Jeżeli obwód ma wiarygodną rezystancję, kolejne podejrzenia to:
- nadpalony lub luźny konektor;
- przerwany przewód między polem a modułem;
- ogranicznik temperatury wbudowany w zespół pola;
- wypalony styk przekaźnika albo inne uszkodzenie modułu sterującego.
Słyszalne kliknięcie przekaźnika również nie potwierdza, że jego styki przewodzą prąd. Cewka może poruszyć kotwicę, mimo że styki mocy są wypalone.
Pomiar napięcia podczas pracy płyty może rozróżnić brak sterowania od uszkodzenia obciążenia, ale odbywa się przy nieosłoniętych obwodach sieciowych. Może go wykonywać wyłącznie wykwalifikowany serwisant według schematu właściwego dla modelu. Nie należy uruchamiać rozebranej płyty ani obchodzić zabezpieczeń w celu wymuszenia pracy.
Sprawdzenie przebicia do obudowy
Niska rezystancja między zaciskiem grzejnym a metalową częścią zespołu wskazuje na niebezpieczne uszkodzenie. Brak wskazania na zwykłym multimetrze nie jest jednak pełnym potwierdzeniem prawidłowej izolacji, ponieważ miernik wykonuje test niskim napięciem. Rzetelna ocena rezystancji izolacji wymaga odpowiedniego miernika i procedury serwisowej.
Jak uzyskać dostęp do pola i je wymienić?
Szczegóły mocowania zależą od konstrukcji płyty. Typowa kolejność prac w urządzeniu do zabudowy obejmuje:
- pełne odłączenie instalacji i sprawdzenie braku napięcia;
- odczekanie do całkowitego ostygnięcia szkła i elementów;
- zwolnienie mocowań płyty w blacie zgodnie z instrukcją instalacji;
- ostrożne wyjęcie urządzenia bez ciągnięcia za przewód zasilający;
- ułożenie płyty na stabilnym, miękkim podłożu chroniącym szkło;
- zdjęcie dolnej obudowy albo rozłączenie zespołu szkła i podstawy – zależnie od modelu;
- sfotografowanie przewodów, oznaczenie sekcji i odłączenie konektorów za ich korpusy, nie za przewody;
- zwolnienie sprężyn, zaczepów lub wspornika dociskającego pole do spodu szkła;
- przełożenie elementu z zachowaniem jego położenia, punktów podparcia oraz przebiegu przewodów;
- kontrolę, czy żaden przewód nie został przyciśnięty i czy zaciski są osadzone bez luzu.
Nie należy prostować na siłę elementu ogranicznika temperatury, kruszyć izolacji pola ani zmieniać położenia wsporników. Nieprawidłowy docisk lub przesunięcie promiennika względem oznaczenia na szkle może powodować nierówną pracę i miejscowe przegrzewanie.
Po montażu serwisant powinien sprawdzić działanie każdej sekcji, regulację mocy, wskaźnik ciepła resztkowego oraz bezpieczeństwo elektryczne urządzenia. Jeśli przy poprzednim polu widać przegrzane konektory, nie wolno podłączać do nich nowej części bez usunięcia przyczyny i odtworzenia prawidłowego połączenia.
Kiedy problem leży w module, a nie w polu?
Jeżeli wszystkie sekcje pola mają ciągłość, przewody są sprawne, a wybrana strefa nadal nie grzeje, diagnostykę należy skierować na tor sterujący. Uszkodzeniu może ulec przekaźnik, jego lutowanie, ścieżka mocy albo układ sterujący. Dotyczy to szczególnie sytuacji, w której panel przyjmuje ustawienie, słychać przełączanie, lecz pole pozostaje zimne.
Gdy nie działa kilka pól przypisanych do wspólnej części elektroniki, prawdopodobieństwo usterki zasilania lub modułu jest większe niż jednoczesnego przepalenia kilku niezależnych promienników. Odpowiednie zespoły znajdują się w kategorii modułów do płyt ceramicznych Hisense, ale drogiego modułu nie należy kupować przed sprawdzeniem pól, połączeń i zasilania.
Jak dobrać pole grzejne do płyty ceramicznej Hisense?
Wygląd i średnica nie wystarczają do potwierdzenia zgodności. W płytach Hisense oraz konstrukcjach powiązanych z Gorenje należy odczytać z tabliczki znamionowej:
- pełny model urządzenia;
- Art. No. albo kod PS;
- oznaczenie typu i inne kody widoczne na tabliczce;
- numer oryginalnego pola, jeśli jest czytelny na wymontowanej części.
Tabliczka płyty do zabudowy znajduje się zwykle na spodzie urządzenia, dlatego warto sfotografować ją przed ponownym osadzeniem płyty w blacie.
Przy porównywaniu części trzeba sprawdzić również:
- moc i napięcie znamionowe;
- średnicę całego pola oraz poszczególnych pierścieni;
- liczbę niezależnych stref: pojedyncza, podwójna lub potrójna;
- rozmieszczenie i funkcje zacisków;
- wykonanie ogranicznika temperatury;
- położenie wsporników, zaczepów i punktów docisku;
- zgodność katalogową z konkretnym Art. No. lub kodem PS płyty.
Nie należy zamieniać pola promiennikowego Hi-Light na pole indukcyjne. Podobne wymiary, marka na etykiecie lub pasujące mechanicznie mocowanie nie oznaczają zgodności elektrycznej. Najpewniejszym następnym krokiem jest przesłanie zdjęcia całej tabliczki znamionowej oraz oznaczeń starego pola do weryfikacji części.
FAQ – pola grzejne do płyt ceramicznych Hisense
Czy czerwone pole powinno cyklicznie gasnąć podczas gotowania?
Tak, okresowe włączanie i wyłączanie może wynikać z regulacji mocy lub ograniczenia temperatury. Usterkę należy podejrzewać, gdy pole nie osiąga wymaganej temperatury, wyłącza się niezależnie od ustawienia albo jedna sekcja nigdy się nie rozżarza.
Dlaczego działa tylko środek pola podwójnego lub potrójnego?
Najpierw sprawdź, czy została aktywowana funkcja rozszerzenia. Jeśli sterowanie jest prawidłowe, możliwa jest przerwa w zewnętrznym obwodzie, uszkodzone złącze albo niesprawny przekaźnik tej sekcji. Każdy pierścień trzeba mierzyć osobno.
Czy kliknięcie przekaźnika oznacza, że pole grzejne jest sprawne?
Nie. Dźwięk potwierdza ruch mechanizmu przekaźnika, ale jego styki mocy mogą być wypalone. Jeżeli pole ma ciągłość, a mimo kliknięcia nie grzeje, tor zasilający wymaga dalszej kontroli.
Czy pole z prawidłową rezystancją można uznać za sprawne?
Nie w pełni. Taki wynik potwierdza jedynie ciągłość badanego obwodu w temperaturze pomiaru. Nie sprawdza zasilania, pracy przekaźnika, zachowania ogranicznika po rozgrzaniu ani rezystancji izolacji przy napięciu testowym.
Jakie dane są potrzebne do doboru pola Hisense?
Potrzebne są pełny model oraz Art. No. albo kod PS z tabliczki znamionowej. Należy także porównać numer części, moc, napięcie, średnicę, liczbę stref, zaciski i mocowania. Samo zdjęcie pola lub skrócona nazwa modelu nie potwierdzają zgodności.
