Części do rożna Hotpoint, Ariston, Indesit
Części do rożna Hotpoint, Ariston i Indesit obejmują napędy, motoreduktory, pręty, uchwyty, wsporniki oraz elementy mocujące. Gdy rożen nie obraca się, najpierw sprawdź osadzenie pręta, opór mechanizmu i zasilanie napędu, a część dobierz po pełnym numerze serwisowym kuchenki, nie tylko po zdjęciu.
Jak działa rożen w kuchence Hotpoint, Ariston lub Indesit?

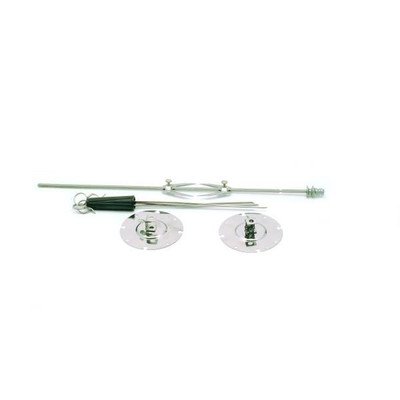

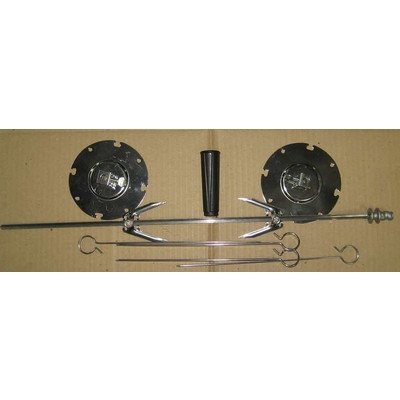

Rożen składa się z pręta lub szpady, elementów unieruchamiających potrawę, wspornika oraz napędu umieszczonego zwykle przy tylnej ścianie komory. Napęd może być oddzielnym silnikiem lub motoreduktorem, czyli silnikiem z przekładnią zmniejszającą prędkość i zwiększającą moment obrotowy. W zależności od konstrukcji zasilanie napędu jest załączane razem z funkcją grilla, opiekania albo osobnym ustawieniem rożna.
Nie każdy model ma taki sam sposób sterowania. W jednej kuchence rożen uruchamia się wyłącznie przy określonej funkcji grzania, a w innej steruje nim osobny styk przełącznika lub moduł elektroniczny. Dlatego brak obrotu nie jest jeszcze dowodem uszkodzenia silnika.
Rożen nie działa – diagnostyka od objawu
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Pręt w ogóle się nie obraca i nie słychać napędu | Brak zasilania napędu, uszkodzony przełącznik funkcji, przewód, moduł albo silnik | Czy wybrany program rzeczywiście uruchamia rożen; czy konektory przy napędzie są osadzone; po odłączeniu urządzenia sprawdź ciągłość uzwojenia | Brak ciągłości może wskazywać na przerwę w uzwojeniu, ale wynik trzeba odnieść do konstrukcji konkretnego silnika. Jeżeli uzwojenie jest ciągłe, pozostaje sprawdzenie toru zasilania przez wykwalifikowanego serwisanta |
| Słychać buczenie lub terkotanie, ale pręt stoi | Zużyta przekładnia, zatarcie osi, zbyt duży opór potrawy albo niewłaściwe osadzenie pręta | Przy zimnym i odłączonym urządzeniu sprawdź, czy pręt wchodzi do sprzęgła napędu i czy mechanizm obraca się bez wyraźnego blokowania | Jeżeli napęd pracuje bez obciążenia, lecz zatrzymuje się po założeniu pręta, podejrzany jest opór mechaniczny, sprzęgło lub przekładnia. Nie kupuj od razu samego silnika |
| Silnik pracuje, lecz pręt nie obraca się | Uszkodzone sprzęgło, wytarte gniazdo napędu, niepasujący lub wygięty pręt | Obejrzyj końcówkę pręta i gniazdo napędu; sprawdź, czy pręt jest wsunięty do końca i nie ślizga się w sprzęgle | Uszkodzenie może dotyczyć napędu mechanicznego albo samego pręta. Wymiana silnika nie pomoże, jeśli nie przenosi on obrotu na szpadę |
| Potrawa obraca się nierówno lub zatrzymuje | Niewyważone obciążenie, zbyt duża masa, krzywy pręt, źle ustawione widelce lub zużyta przekładnia | Zdejmij obciążenie i sprawdź prostoliniowość pręta. Umieść potrawę możliwie centralnie i zabezpiecz ją widelcami | Jeżeli pusty pręt obraca się prawidłowo, problem może wynikać z wyważenia. Zatrzymywanie się także bez obciążenia wskazuje na usterkę mechaniczną napędu |
| Rożen nie obraca się, a piekarnik nie realizuje również grilla | Usterka funkcji grzania, przełącznika, termostatu, zabezpieczenia albo sterowania | Sprawdź, czy grzałka grilla nagrzewa się w odpowiednim programie i czy pozostałe funkcje działają | Jeżeli jednocześnie nie działa grill, diagnozę zacznij od wspólnego obwodu sterowania, a nie od wymiany elementu rożna |
| Brakują elementy rożna | Zgubiony uchwyt, widełki, wspornik, ramka albo pręt | Porównaj wyposażenie z instrukcją urządzenia i sprawdź, których elementów brakuje | Przy braku uszkodzeń napędu potrzebny może być pojedynczy element wyposażenia lub kompletny zestaw, dobrany do konkretnej wersji kuchenki |
Sprawdzenie mechaniczne
Zacznij od czynności niewymagających pomiaru napięcia:
- Wyłącz urządzenie i poczekaj, aż komora całkowicie ostygnie.
- Wyjmij pręt rożna oraz potrawę.
- Sprawdź, czy pręt jest prosty, nie ma wytartej końcówki i pasuje do gniazda napędu.

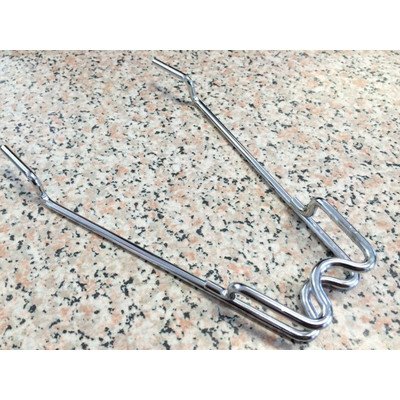

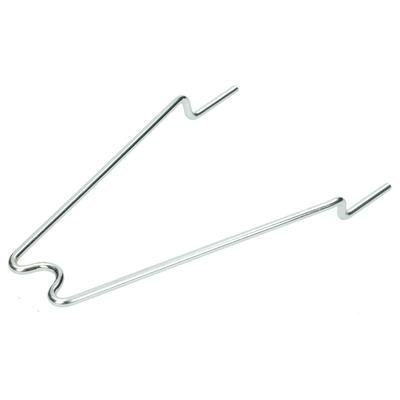

- Obejrzyj wspornik, ramkę lub prowadnicę po przeciwnej stronie komory.
- Usuń tłuszcz i przypalone resztki z miejsca podparcia oraz ze sprzęgła, bez wciskania zanieczyszczeń do wnętrza napędu.
- Sprawdź, czy widelce mocujące nie są wygięte i czy potrawa może zostać ustawiona centralnie.
Pręt powinien być podparty po jednej stronie i prawidłowo wsunięty w sprzęgło po drugiej. W niektórych konstrukcjach stosuje się osobną ramkę wsuwaną na poziom prowadnic, a w innych stałe wsporniki w komorze. Nie należy wymuszać wejścia pręta ani opierać go na elementach, które nie są do tego przeznaczone.
Co można sprawdzić miernikiem?
Jeżeli podejrzany jest napęd, można wykonać pomiar ciągłości lub rezystancji uzwojenia po całkowitym odłączeniu urządzenia od zasilania i odłączeniu przewodów napędu. Pomiar wykonany przez podłączony obwód może obejmować także przełącznik, moduł albo inne elementy i dać mylący wynik.
- Brak przejścia lub wskazanie OL może oznaczać przerwę w uzwojeniu, bezpieczniku termicznym wbudowanym w napęd albo przewodzie.
- Bardzo mała rezystancja może wskazywać na zwarcie uzwojenia, ale ocenę trzeba wykonać według dokumentacji konkretnego napędu.
- Rezystancja mieszcząca się w zakresie przewidzianym przez producenta nie potwierdza pełnej sprawności. Silnik może mieć zużytą przekładnię, zatarte łożyskowanie albo tracić moment obrotowy pod obciążeniem.
Nie podawaj uniwersalnej wartości rezystancji dla wszystkich napędów Hotpoint, Ariston i Indesit. W kategorii występują różne motoreduktory, a ich uzwojenia, złącza i sposób sterowania mogą się różnić.
Pomiar napięcia na zaciskach napędu podczas pracy jest badaniem pod napięciem sieciowym. Wykonuje się go wyłącznie zgodnie ze schematem konkretnego modelu, przy zastosowaniu odpowiednich przyrządów i zasad ochrony przeciwporażeniowej. Jeżeli po wybraniu właściwej funkcji napęd nie otrzymuje zasilania, przyczyną może być przełącznik funkcji, wiązka, przekaźnik lub moduł, a nie sam silnik.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostykę pod napięciem powinien wykonywać wykwalifikowany serwisant. W kuchenkach gazowych dodatkowe prace przy instalacji gazowej należy powierzyć osobie z wymaganymi uprawnieniami.
Wymiana napędu lub motoreduktora rożna
Dokładna droga dostępu zależy od konstrukcji kuchenki. Napęd jest często przykręcony od strony tylnej osłony, ale w części modeli dostęp do niego uzyskuje się po zdjęciu górnej pokrywy lub elementu obudowy. Nie zdejmuj przypadkowych osłon, jeżeli nie masz schematu lub instrukcji serwisowej właściwego wariantu.
Typowa kolejność prac wygląda następująco:
- Odłącz kuchenkę od instalacji elektrycznej. W modelu gazowym zamknij również dopływ gazu, jeżeli demontaż może naruszyć elementy instalacji.
- Zabezpiecz urządzenie przed przesunięciem i zapewnij dostęp do tylnej lub górnej części obudowy.
- Zdejmij tylko te osłony, które zasłaniają napęd.
- Przed odłączeniem przewodów wykonaj zdjęcie połączeń i oznacz złącza. Nie kieruj się wyłącznie kolorem przewodu.
- Odłącz konektory, odkręć mocowanie napędu i wyjmij go bez szarpania wiązki.
- Porównaj nowy element ze starym: rozstaw mocowania, typ złącza, kształt wału, położenie sprzęgła i parametry elektryczne.
- Zamontuj część w tej samej pozycji, poprowadź przewody z dala od grzałek i gorących powierzchni, a następnie załóż osłony.
- Po ostygnięciu i prawidłowym złożeniu urządzenia wykonaj próbę bez potrawy. Sprawdź, czy pręt obraca się płynnie i czy nie ociera o ramkę lub komorę.
Nie mostkuj przełącznika, blokady ani zabezpieczenia termicznego. Nie uruchamiaj urządzenia z odsłoniętymi zaciskami i nie sprawdzaj instalacji gazowej płomieniem.
Jak dobrać części do rożna Hotpoint, Ariston i Indesit?
W tej grupie marek podobne kuchenki mogą mieć różne napędy, pręty, ramki i uchwyty. Sam skrócony model handlowy, fotografia albo identyczne złącze nie gwarantują zgodności. Znaczenie mogą mieć wersja urządzenia, szerokość komory, typ mocowania, kształt sprzęgła, długość pręta oraz sposób sterowania.
W przypadku urządzeń Whirlpool, Hotpoint, Ariston i Indesit przygotuj przede wszystkim numer serwisowy z tabliczki znamionowej. Często jest to numer 12-cyfrowy, w wielu urządzeniach rozpoczynający się od 85, ale oznaczenie może zależeć od generacji i rodziny sprzętu. W starszych modelach spotyka się także kod handlowy lub Industrial Code oraz numer seryjny.
Przy doborze sprawdź:
- pełny numer serwisowy i pozostałe oznaczenia z tabliczki;
- czy część jest napędem, motoreduktorem, prętem, uchwytem, ramką czy wspornikiem;
- długość i kształt pręta oraz końcówki wchodzącej w sprzęgło;
- rozstaw i sposób mocowania wspornika lub ramki;
- napięcie, częstotliwość, moc i prędkość wyjściową napędu, jeżeli podaje je katalog dla danego wariantu;
- obecność dodatkowych elementów, takich jak widelce, uchwyt lub sprzęgło.
Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej, a przy częściach mechanicznych także wykonanie zdjęcia starego elementu, jego mocowania i końcówki napędowej. Nie deklaruj zgodności na podstawie samego oznaczenia „Indesit” lub „Hotpoint”.
Konserwacja i użytkowanie
Po każdym użyciu usuń tłuszcz z pręta, widelców i elementów podparcia zgodnie z instrukcją urządzenia. Nie zalewaj napędu wodą ani środkiem czyszczącym. Ciężką potrawę ustawiaj centralnie i mocuj tak, aby nie powodowała dużego bicia. Przed włączeniem sprawdź, czy pręt jest całkowicie wsunięty w sprzęgło oraz czy uchwyt został zdjęty, jeżeli instrukcja przewiduje jego demontaż podczas pieczenia.
Blachę na ściekający tłuszcz ustaw na właściwym poziomie. Gorącego pręta, widelców ani ramki nie chwytaj gołą ręką. Po zakończeniu pracy pozwól elementom ostygnąć przed demontażem i czyszczeniem.
FAQ
Czy brak obrotu zawsze oznacza uszkodzony silnik rożna?
Nie. Przyczyną może być niewłaściwy program, brak zasilania z przełącznika lub modułu, źle osadzony pręt, uszkodzone sprzęgło, wygięty wspornik albo przeciążenie niewyważoną potrawą. Najpierw sprawdź mechanikę i sposób uruchamiania rożna w instrukcji konkretnego modelu.
Czy można sprawdzić napęd rożna zwykłym multimetrem?
Można sprawdzić ciągłość lub rezystancję odłączonego uzwojenia, ale wynik nie potwierdza całkowitej sprawności motoreduktora. Pomiar napięcia podczas pracy jest pomiarem niebezpiecznym i powinien być wykonany przez wykwalifikowanego serwisanta.
Czy do kuchenki Indesit będzie pasował napęd Hotpoint albo Ariston?
Może pasować, ponieważ marki należą do tej samej grupy, ale nie jest to reguła dla każdego modelu. Zgodność trzeba potwierdzić po numerze serwisowym urządzenia oraz oznaczeniu części, z uwzględnieniem mocowania, wału, złącza i parametrów.
Co zrobić, gdy silnik słychać, ale pręt się nie obraca?
Wyjmij pręt po ostygnięciu urządzenia i sprawdź końcówkę oraz gniazdo sprzęgła. Jeżeli wał napędu obraca się, a pręt ślizga się lub nie jest napędzany, problem może dotyczyć sprzęgła albo pręta, nie silnika.
Czy można kupić sam pręt rożna zamiast całego zestawu?
Tak, o ile katalog dla danego modelu przewiduje osobny pręt. Trzeba porównać długość, średnicę, kształt końcówki napędowej i sposób podparcia. W innym wariancie potrzebny może być kompletny zestaw z ramką, uchwytem lub widelcami.
Jakie oznaczenie przesłać do doboru części?
Prześlij pełne zdjęcie tabliczki znamionowej z numerem serwisowym, a nie tylko skróconą nazwę modelu. Warto dodać zdjęcie uszkodzonego elementu, jego mocowania i końcówki współpracującej z napędem.
