Wiązki elektryczne i okablowanie Hotpoint, Ariston, Indesit – Przewody i kostki
Wiązki elektryczne, przewody i kostki do kuchni oraz płyt Hotpoint, Ariston i Indesit mogą powodować brak zapłonu, zasilania, grzania lub przerywaną pracę. Przed zakupem porównaj przebieg przewodów, złącza i pełny numer serwisowy urządzenia, ponieważ podobne wizualnie wiązki nie muszą być zamienne.
Co obejmuje kategoria wiązek i okablowania?
Okablowanie w kuchence lub płycie łączy zasilanie, elementy wykonawcze i układy sterujące. W zależności od konstrukcji urządzenia w tej grupie mogą występować:

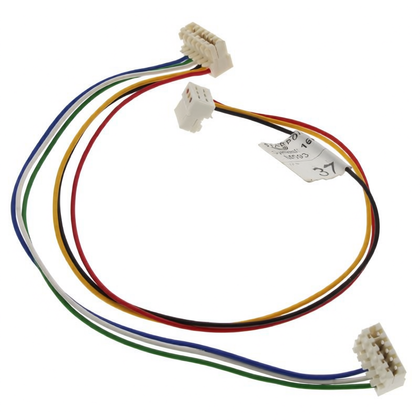

- kompletne wiązki przewodów między modułem, grzałkami, przełącznikami, czujnikami i wyświetlaczem;
- wiązki mikrowyłączników zapalaczy w kuchenkach i płytach gazowych;

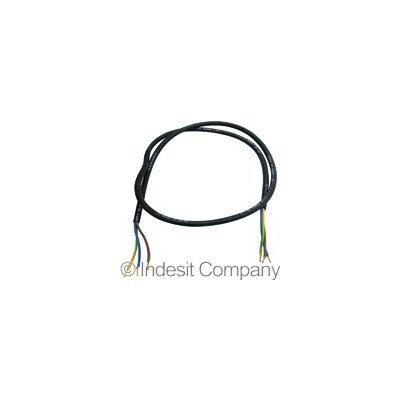

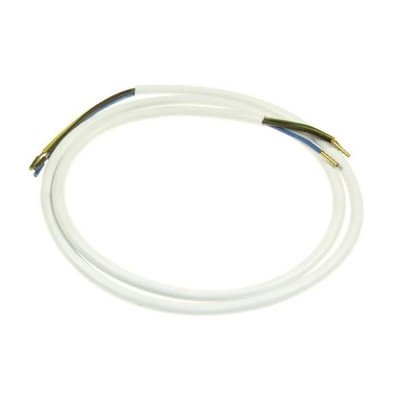

- przewody zasilające oraz przewody przyłączeniowe;
- przewody do grzałek, termostatów, sond, wentylatorów lub oświetlenia;
- przewody drzwi piekarnika, przewody panelu sterowania i przewody komunikacyjne;

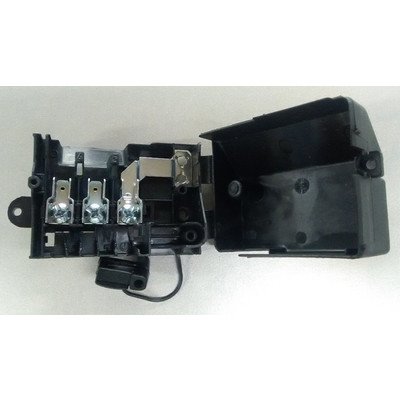

- kostki, listwy zaciskowe, konektory, gniazda i złącza współpracujące z wiązką.
Wiązka nie jest zwykłym kompletem przewodów o dowolnej długości. Jej znaczenie mają także przekrój żył, rodzaj izolacji, odporność temperaturowa, sposób prowadzenia, typ konektorów, kodowanie wtyczek i przypisanie do konkretnego wariantu urządzenia.
Objaw nie wskazuje od razu na wiązkę
Ten sam problem może powodować przewód, konektor, element wykonawczy, przełącznik, moduł sterujący albo zewnętrzne zasilanie. Dlatego diagnozę warto prowadzić od objawu do obwodu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Cała kuchnia lub płyta nie reaguje | brak zasilania, uszkodzony przewód zasilający, nadpalona listwa, przerwa w głównej wiązce, moduł | zabezpieczenie obwodu, przewód od przyłącza do pierwszego punktu rozdziału, ślady grzania i ciągłość po odłączeniu zasilania | Jeżeli zasilanie nie dociera do urządzenia, nie zaczynaj od wymiany modułu. Uszkodzone złącze lub przewód trzeba naprawić właściwą częścią, a przyłącze zweryfikować zgodnie ze schematem modelu. |
| Działa tylko część funkcji piekarnika | przerwa w przewodzie grzałki, luźny konektor, uszkodzona grzałka, termostat, przełącznik funkcji lub przekaźnik | stan przewodów przy grzałce i module, konektory, ciągłość przewodu oraz sam element grzejny według dokumentacji | Przewód z ciągłością nie jest automatycznie sprawny pod obciążeniem. Nadpalony konektor może powodować spadek napięcia i wymagać wymiany razem z odcinkiem wiązki lub całym zestawem. |
| Jedno pole grzejne nie działa | przewód lub złącze pola, grzałka, regulator energii, przekaźnik, moduł mocy | porównanie połączeń z działającym obwodem, oględziny konektorów, pomiar odłączonego elementu według dokumentacji | Pomiar samego pola może wykazać przerwę w grzałce, ale nie potwierdza sprawności przewodów, sterowania ani zasilania. |
| Iskrownik działa stale albo nie działa na jednym palniku | zalany lub zablokowany mikrowyłącznik, uszkodzona wiązka zapalaczy, przewód, generator iskry lub połączenie z zaworem | odłączenie zasilania, stan pokręteł i mikrowyłączników, ułożenie przewodów oraz wtyczki generatora | Jeżeli problem dotyczy jednego palnika, nie zakładaj od razu awarii generatora. Uszkodzenie pojedynczego mikrowyłącznika lub jego przewodu może wymagać wymiany kompletnej wiązki. |
| Płomień gaśnie po puszczeniu pokrętła | termopara, zabrudzone lub luźne styki, zawór zabezpieczenia gazu, nieprawidłowe ogrzewanie termopary, pokrętło albo element palnika | po odłączeniu gazu sprawdź stan połączeń i osadzenie termopary; dalsze testy zaworu i zabezpieczenia gazu wykonuje wykwalifikowany serwisant | Ten objaw nie potwierdza uszkodzenia wiązki zapalaczy. W układach z termoparą problem może leżeć w torze zabezpieczenia płomienia, niezależnym od przewodów iskrownika. |
| Pojawia się zapach spalenizny, trzaski lub nadtopiona kostka | luźny konektor, zwiększona rezystancja styku, przeciążenie, zwarcie, źle poprowadzony przewód albo uszkodzony element współpracujący | natychmiast odłącz urządzenie, sprawdź ślady przegrzania po ostygnięciu i ustal, co było przyczyną wzrostu temperatury | Sama wymiana stopionej kostki może nie wystarczyć. Trzeba usunąć przyczynę przegrzewania, w przeciwnym razie nowe złącze ponownie ulegnie uszkodzeniu. |
| Wyświetlacz lub panel działa przerywanie | przewód panelu, taśma, złącze, zasilanie modułu lub elektronika | osadzenie wtyczek, ślady wilgoci i korozji, ciągłość przewodów przy odłączonym urządzeniu | Poruszanie przewodem przy włączonym urządzeniu nie jest bezpieczną metodą diagnostyczną. Jeżeli połączenia są prawidłowe, potrzebny jest schemat konkretnego modelu i dalsza diagnostyka elektroniki. |
Przerwa, zwarcie i zły styk
- Przerwa oznacza brak ciągłości obwodu. Może występować w żyle, zacisku, konektorze albo wewnątrz złącza.
- Zwarcie może powodować zadziałanie zabezpieczenia, uszkodzenie modułu lub stopienie przewodu. Nie wolno usuwać zabezpieczenia przez mostkowanie.
- Zły styk może początkowo przepuszczać prąd, ale nagrzewać się pod obciążeniem. Dlatego sam pomiar ciągłości miernikiem nie zawsze wykrywa problem.
- Uszkodzona izolacja może powodować upływ do obudowy, szczególnie w miejscu narażonym na temperaturę, wilgoć lub tarcie.
Jak sprawdzić wiązkę bezpiecznie?
Przed zdjęciem obudowy odłącz kuchenkę lub płytę od zasilania. Przy urządzeniu przyłączonym na stałe wyłączenie sterowania nie wystarcza — odpowiedni obwód musi zostać odłączony w rozdzielnicy i zabezpieczony przed przypadkowym załączeniem. W przypadku płyty lub kuchni gazowej zakręć także dopływ gazu, jeśli demontaż obejmuje elementy znajdujące się przy przewodach gazowych.
1. Oględziny
Zacznij od ustalenia, który obwód odpowiada za objaw. Sprawdź:
- nadtopioną, zwęgloną, popękaną lub przetartą izolację;
- luźne, zaśniedziałe, odbarwione i nadpalone konektory;
- przewody przy grzałkach, palnikach, zawiasach i krawędziach blach;
- miejsca, w których wiązka mogła dotykać gorącej części;
- złamane przewody przy drzwiach piekarnika i panelu sterowania;
- ślady wilgoci, tłuszczu lub zalania przy mikrowyłącznikach zapalaczy;
- brakujące uchwyty, opaski i prowadnice, przez które przewód mógł się przemieszczać.
Zdjęcie uszkodzonego miejsca nie zastępuje ustalenia przyczyny. Jeśli konektor jest przegrzany, sprawdź również zacisk po drugiej stronie oraz element, do którego przewód był podłączony.
2. Kontrola połączeń
Wtyczki i konektory powinny być osadzone zgodnie z konstrukcją, bez luzu i bez śladów wypychania zacisku z obudowy złącza. Nie kieruj się wyłącznie kolorem przewodu. W jednej rodzinie urządzeń kolory mogą mieć różne funkcje, a wiązka może prowadzić zarówno zasilanie, jak i sygnały sterujące.
Przed rozłączeniem warto wykonać wyraźne zdjęcia, oznaczyć wtyczki i zapisać ich położenie. Nie ciągnij za przewody. Zwolnij zatrzask konektora lub wtyczki odpowiednim narzędziem, aby nie wyrwać zacisku z obudowy.
3. Pomiar ciągłości
Pomiar omomierzem wykonuj wyłącznie na odłączonym urządzeniu i po rozłączeniu badanego przewodu od elementów, które mogłyby wpływać na wynik. Badaj oba końce konkretnej żyły, korzystając ze schematu, oznaczeń złącza lub porównania z identycznym obwodem.
- wskazanie odpowiadające ciągłości sugeruje, że badana żyła nie jest przerwana na odcinku pomiarowym;
- brak ciągłości może oznaczać zerwany przewód, wypchnięty zacisk, uszkodzony konektor albo przerwę w elemencie włączonym do obwodu;
- wynik zmieniający się przy delikatnym poruszaniu odłączoną wiązką może wskazywać na pęknięcie żyły lub niepewny zacisk;
- pomiar ciągłości nie potwierdza odporności izolacji, prawidłowego przekroju, obciążalności ani poprawnego przypisania pinów.
Nie podawaj napięcia na nieznane piny w celu „sprawdzenia, gdzie idzie przewód”. Takie działanie może uszkodzić moduł, spowodować zwarcie lub porażenie.
4. Pomiar izolacji i test po naprawie
Jeżeli przewód był nadpalony, przetarty, zalany lub urządzenie wyzwala zabezpieczenie różnicowoprądowe, sama kontrola omomierzem może być niewystarczająca. Badanie rezystancji izolacji, ciągłości przewodu ochronnego i skuteczności ochrony przeciwporażeniowej powinno zostać wykonane przyrządami oraz metodą właściwą dla konkretnego urządzenia przez osobę posiadającą odpowiednie kwalifikacje.
Po wymianie wiązki należy sprawdzić poprawność wszystkich połączeń, ułożenie przewodów, brak kontaktu z gorącymi i ruchomymi częściami oraz działanie urządzenia. W dokumentacji serwisowej dla wybranych modeli przewidziano po naprawie testy ciągłości, rezystancji izolacji i test funkcjonalny — zakres kontroli zawsze zależy od konstrukcji urządzenia.
Dostęp do przewodów i wiązek
Miejsce montażu zależy od rodzaju wiązki:
- wiązka zapalaczy zwykle znajduje się pod płytą podpalnikową i za panelem przednim;

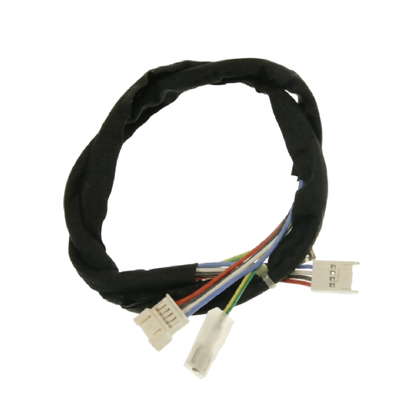

- główna wiązka piekarnika może przebiegać między listwą przyłączeniową, modułem, przełącznikiem funkcji, grzałkami, wentylatorem i czujnikami;
- przewód panelu lub wyświetlacza znajduje się za panelem sterowania;
- przewody drzwi prowadzone są w pobliżu zawiasów i mogą wymagać demontażu części drzwi lub osłon;
- przewód zasilający jest dostępny przy listwie zaciskowej lub osłonie przyłącza.
Typowa kolejność prac obejmuje odłączenie zasilania, zabezpieczenie elementów gazowych, zdjęcie odpowiedniej osłony, wykonanie zdjęć połączeń, oznaczenie wtyczek, odpięcie wiązki z uchwytów i dopiero wtedy wyjęcie części. Konstrukcja może się różnić między kuchenką wolnostojącą, piekarnikiem do zabudowy, płytą gazową i płytą elektryczną, dlatego nie należy przenosić kolejności demontażu z jednego modelu na inny.
Przy montażu nowej wiązki:
- Porównaj liczbę i rodzaj wtyczek, długość odgałęzień, uchwyty oraz przebieg przewodów ze starą częścią i schematem modelu.
- Podłącz przewody do właściwych gniazd, nie zamieniając ich tylko dlatego, że pasują mechanicznie.
- Zamocuj wiązkę w oryginalnych prowadnicach i opaskach.
- Zachowaj odstęp od grzałek, palników, wentylatora, ostrych krawędzi i elementów ruchomych.
- Sprawdź, czy zamykana obudowa, drzwi lub płyta nie ściskają przewodu.
- Przed uruchomieniem skontroluj wszystkie połączenia i wykonaj testy odpowiednie dla danego urządzenia.
W kuchenkach gazowych po pracach przy wiązce zapalaczy nie rozłączaj ani nie modyfikuj połączeń gazowych bez odpowiednich uprawnień. Szczelności instalacji gazowej nie sprawdza się płomieniem.
Naprawa przewodu czy wymiana całej wiązki?
Wymiana kompletnej, dedykowanej wiązki jest zwykle właściwa, gdy uszkodzonych jest kilka odgałęzień, stopieniu uległa obudowa złącza, przewód pracuje przy wysokiej temperaturze albo nie można wiarygodnie odtworzyć jego prowadzenia i parametrów.
Naprawa pojedynczego przewodu może być uzasadniona tylko wtedy, gdy można dobrać przewód o odpowiednim przekroju, izolacji, temperaturze pracy i sposobie zakończenia, a połączenie będzie wykonane zgodnie z wymaganiami urządzenia. Nie stosuj skręcania przewodów, taśmy izolacyjnej jako jedynego zabezpieczenia ani przypadkowych szybkozłączek w miejscu narażonym na wysoką temperaturę lub wilgoć.
Jeżeli stopił się konektor, wymiana samej metalowej wsuwki bez usunięcia luźnego zacisku lub przeciążenia może doprowadzić do ponownego grzania. W niektórych przypadkach trzeba wymienić cały przewód z końcówką, gniazdo, listwę zaciskową albo współpracujący element.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i — przy pracach elektrycznych lub gazowych — wymaganych uprawnień. Diagnostykę pod napięciem, pomiary ochronne oraz ingerencję w przyłącze urządzenia pozostaw wykwalifikowanemu instalatorowi lub serwisantowi.
Jak dobrać wiązkę do Hotpoint, Ariston lub Indesit?
Dobór wykonuj na podstawie pełnych danych z tabliczki znamionowej oraz numeru części, a nie tylko na podstawie zdjęcia. W przypadku urządzeń grupy Whirlpool, Hotpoint, Ariston i Indesit znaczenie ma pełny numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85, a w części modeli także dodatkowy kod produktu lub oznaczenie wariantu.
Przy zamówieniu przygotuj:
- pełne oznaczenie modelu;
- numer serwisowy z tabliczki znamionowej;
- numer seryjny lub pozostałe kody identyfikacyjne, jeśli są podane;
- oznaczenie starej wiązki albo numer nadrukowany na przewodzie, wtyczce lub etykiecie;
- zdjęcia całej tabliczki znamionowej i obu końców części;
- informację, czy chodzi o kuchenkę gazową, gazowo-elektryczną, elektryczną, płytę ceramiczną czy płytę indukcyjną.
Tabliczka znamionowa może znajdować się na ramie drzwi piekarnika, za szufladą, z tyłu urządzenia, przy listwie przyłączeniowej lub na spodzie płyty. W przypadku płyty do zabudowy dostęp do oznaczenia może wymagać wysunięcia urządzenia z blatu — nie podnoś jej za przewód i nie pracuj przy podłączonym zasilaniu.
Samo podobieństwo zdjęcia, liczba przewodów lub identyczne złącze nie potwierdza zgodności. Różnice mogą dotyczyć długości odgałęzień, przekroju żył, odporności na temperaturę, funkcji danego pinu, wersji modułu, liczby palników albo układu zasilania. Przed zakupem porównaj numer części z katalogiem właściwym dla pełnego numeru serwisowego urządzenia. Jeśli oznaczenie jest nieczytelne, prześlij zdjęcie tabliczki i starej części do weryfikacji zamiast kupować wiązkę na podstawie samego modelu handlowego.
Przydatne kategorie powiązane z diagnozą
Jeśli objaw dotyczy zapłonu, sprawdź również kategorię generatorów iskier i elementów zapalacza. Gdy przewody są prawidłowe, a urządzenie nie steruje grzałkami, przekaźnikami lub wyświetlaczem, przydatna może być kategoria modułów elektronicznych i sterowników. Pełną grupę części do tego typu urządzeń znajdziesz w kategorii części do kuchni i płyt Hotpoint, Ariston, Indesit.
FAQ
Czy każda wiązka przewodów Hotpoint pasuje do kuchenki Indesit?
Nie. Marki należące do jednej grupy producentów mogą korzystać z podobnych części, ale zgodność zależy od pełnego numeru serwisowego, wersji urządzenia, układu złączy i przebiegu przewodów. Nie kupuj części wyłącznie po nazwie marki lub wyglądzie.
Czy miernik wystarczy do sprawdzenia wiązki?
Pomiar ciągłości może wykryć przerwę w odłączonym przewodzie, ale nie potwierdza sprawności izolacji, jakości styku ani zachowania pod obciążeniem. Przy nadpaleniu, zadziałaniu różnicówki lub podejrzeniu upływu potrzebne są dalsze testy właściwe dla modelu.
Kuchenka nie działa po wymianie kabla zasilającego. Czy winna jest wiązka?
Nie musi być. Najpierw trzeba sprawdzić sposób przyłączenia, listwę zaciskową, główny bezpiecznik, przewód ochronny i ciągłość zasilania zgodnie ze schematem urządzenia. Jeśli połączenie było nadpalone, trzeba również znaleźć przyczynę przegrzania.
Czy można wymienić tylko nadpaloną kostkę?
Czasami tak, ale dopiero po ustaleniu przyczyny uszkodzenia. Luźny konektor, przeciążenie lub uszkodzony element grzejny mogą ponownie przegrzać nową kostkę. Należy dobrać odpowiednie złącze, przewód i sposób zakończenia do temperatury oraz obciążenia danego obwodu.
Jak uzyskać dostęp do wiązki zapalaczy?
W wielu kuchenkach gazowych trzeba odłączyć zasilanie, zakręcić gaz, zdjąć pokrętła i panel przedni, a następnie uzyskać dostęp pod płytą podpalnikową. Dokładna kolejność zależy od modelu. Przed rozłączeniem wykonaj zdjęcia połączeń i nie ingeruj w przewody gazowe bez kwalifikacji.
Jakie dane wysłać do doboru części?
Prześlij zdjęcie całej tabliczki znamionowej, pełny numer serwisowy, model, oznaczenie starej wiązki oraz zdjęcia wtyczek i sposobu prowadzenia przewodów. W przypadku nieczytelnej tabliczki pokaż także miejsce montażu części i wszystkie nadruki na konektorach.
