Zegary sterujące / Elektronika
Moduły elektroniczne, programatory i wyświetlacze sterują piekarnikiem lub płytą, ale brak grzania, martwy panel czy kod błędu nie zawsze oznaczają ich uszkodzenie. Przed zakupem warto wykluczyć problem z zasilaniem, czujnikiem, grzałką, wiązką albo ustawieniem zegara. Właściwy wariant dobiera się po pełnym numerze serwisowym urządzenia, a nie tylko po wyglądzie płytki.
Kiedy podejrzewać moduł, programator lub wyświetlacz?
Elektronika kuchenna nie jest jednym podzespołem. W zależności od konstrukcji urządzenie może mieć osobny panel użytkownika, wyświetlacz, programator czasu, moduł mocy płyty indukcyjnej oraz główną płytę sterującą z przekaźnikami. Awaria jednego zespołu może zablokować całe urządzenie, ale podobne objawy powodują również przerwy w zasilaniu, uszkodzone przewody, czujniki i elementy wykonawcze.
Typowe sygnały wymagające diagnostyki elektroniki to:
- wyświetlacz nie świeci mimo obecności zasilania w urządzeniu;

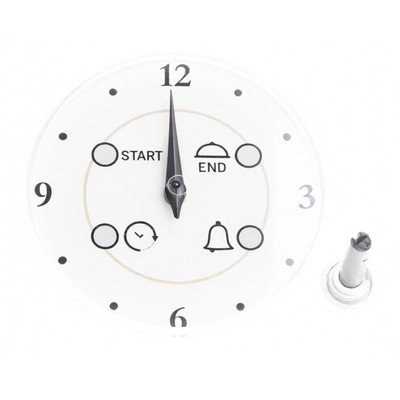

- zegar resetuje się, przygasa albo pokazuje niepełne segmenty;
- panel dotykowy nie reaguje lub samoczynnie wybiera funkcje;
- piekarnik przyjmuje ustawienia, lecz nie uruchamia grzania, wentylatora albo oświetlenia;
- płyta nie rozpoznaje poleceń, wyłącza jedną stronę lub zgłasza błąd komunikacji;
- urządzenie uruchamia niewłaściwe funkcje, grzeje bez przerwy albo wyłącza się po rozgrzaniu;
- na płytce widać nadpalenie, pęknięty element, korozję, osad po zalaniu lub przegrzane złącze.
Żaden z tych objawów samodzielnie nie potwierdza konieczności wymiany modułu.
Diagnostyka: od prostych przyczyn do elektroniki
Piekarnik jest całkowicie martwy
Najpierw trzeba ustalić, czy napięcie dociera do urządzenia. Sprawdza się zabezpieczenie obwodu, przewód zasilający, zaciski przyłączeniowe oraz ślady przegrzania kostki. W urządzeniu podłączonym na stałe kontrolę instalacji i pomiary napięcia powinien wykonać elektryk lub serwisant.
Jeżeli napięcie dochodzi do piekarnika, ale nie świeci panel ani lampka, po odłączeniu zasilania można skontrolować złącza, przewody i bezpieczniki termiczne występujące w danym modelu. Martwy wyświetlacz może wynikać z awarii zasilacza na płytce, lecz także z braku zasilania doprowadzanego do modułu.
Wyświetlacz działa, ale piekarnik nie grzeje
Po zaniku zasilania w części piekarników trzeba ponownie ustawić zegar lub włączyć tryb pracy ręcznej. Migająca godzina, aktywna blokada albo zaprogramowane zakończenie pieczenia mogą uniemożliwić uruchomienie grzania mimo sprawnego programatora.
Jeżeli ustawienia są prawidłowe, znaczenie ma zakres usterki:
- nie działa tylko jedna funkcja – należy sprawdzić odpowiednią grzałkę, jej przewody, styki przełącznika funkcji i przekaźnik sterujący tym obwodem;
- nie działa żadna funkcja grzewcza, ale panel reaguje – podejrzenie obejmuje wspólny tor zasilania grzałek, przekaźnik programatora, zabezpieczenie termiczne, wiązkę i moduł;
- piekarnik osiąga niewłaściwą temperaturę – przed modułem należy zweryfikować czujnik temperatury, termostat, przepływ powietrza i działanie poszczególnych grzałek.
Ciągłość grzałek piekarnika mierzy się po odłączeniu urządzenia od zasilania i zdjęciu przewodów z badanego elementu. Przerwa w obwodzie wskazuje na przepaloną grzałkę. Prawidłowa rezystancja nie potwierdza jednak jej izolacji względem obudowy ani sprawności sterowania podczas pracy.
Panel dotykowy nie reaguje lub urządzenie ciągle piszczy

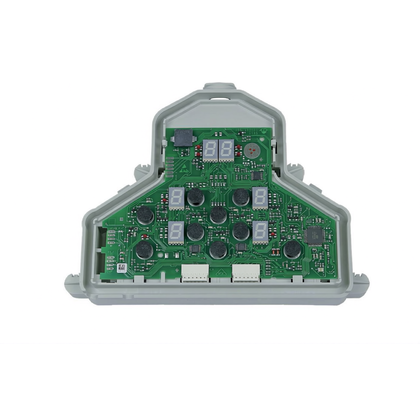

Najpierw należy osuszyć i dokładnie oczyścić powierzchnię sterowania oraz usunąć przedmioty naciskające sensory. Jeżeli problem pozostaje, sprawdza się taśmę lub wiązkę łączącą panel z modułem, stan złączy i ślady zalania. Brak reakcji może pochodzić zarówno z panelu użytkownika, jak i z płyty zasilającej go niskim napięciem.
Nie należy zakładać, że działający wyświetlacz oznacza sprawny panel. Część obwodów może pracować prawidłowo, mimo że uszkodzona jest klawiatura, enkoder, jeden tor komunikacyjny albo sterowanie przekaźnikiem.
Piekarnik przegrzewa się lub grzeje po wyłączeniu
Jeżeli grzałka pozostaje załączona mimo wyłączenia funkcji, urządzenie trzeba natychmiast odłączyć od zasilania. Przyczyną mogą być sklejone styki przekaźnika, uszkodzony przełącznik funkcji, nieprawidłowy sygnał czujnika lub błąd sterowania. Samo wlutowanie nowego przekaźnika nie rozwiąże problemu, jeśli jego obwód sterujący jest uszkodzony albo element wykonawczy został przeciążony.
Czujniki i termostaty piekarnika bada się zgodnie z charakterystyką właściwą dla danego modelu. Pomiar wykonuje się przy odłączonym złączu, zapisując temperaturę elementu. Wynik należy porównać z dokumentacją konkretnego czujnika — nie istnieje jedna rezystancja właściwa dla wszystkich termistorów NTC.
Nie działa jedna strona płyty indukcyjnej

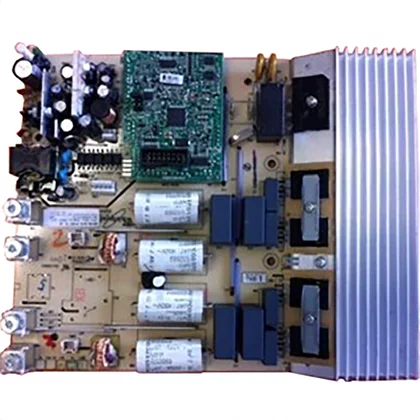

Płyta może zawierać oddzielne moduły mocy dla lewej i prawej grupy pól oraz osobny panel sensorowy. Awaria połowy pól może więc wskazywać na moduł danej strony, ale również na brak jego zasilania, uszkodzony filtr, bezpiecznik, wentylator, czujnik temperatury albo komunikację między płytkami.
W niektórych rodzinach płyt kod F47 wiąże się z modułem mocy, panelem użytkownika lub ich okablowaniem. W konkretnych konstrukcjach ten sam kod może pojawić się również po zamontowaniu modułu z niezgodną konfiguracją. Znaczenie błędu trzeba zawsze sprawdzić dla pełnego modelu i numeru serwisowego — kod nie jest automatycznym zaleceniem zakupu płytki.
Płyty indukcyjne zawierają obwody mocy i kondensatory, na których niebezpieczne napięcie może utrzymywać się po odłączeniu urządzenia. Pomiary pod napięciem, kontrola tranzystorów mocy i ingerencja w obwody falownika są przeznaczone dla wykwalifikowanego serwisanta posiadającego odpowiednie przyrządy oraz procedurę rozładowania właściwą dla modelu.
Co można sprawdzić po odłączeniu zasilania?
Przed otwarciem urządzenia należy odłączyć wszystkie tory zasilania i potwierdzić brak napięcia właściwym miernikiem. Po uzyskaniu bezpiecznego dostępu warto:
- Obejrzeć wtyki i wiązki elektryczne pod kątem luźnych styków, korozji i nadpaleń.
- Sprawdzić, czy złącza są wsunięte do końca, a ich zatrzaski i piny nie zostały uszkodzone.
- Zmierzyć ciągłość przewodów, bezpieczników oraz odłączonych elementów wykonawczych.
- Skontrolować płytkę z obu stron pod kątem pękniętych lutów, osadu po zalaniu, zwęglonych ścieżek i przegrzanych przekaźników.
- Ustalić, czy awaria nie została wywołana przez zwarty element współpracujący, niesprawny wentylator chłodzący albo nadpalone połączenie.
Pomiar rezystancji wykonany w kompletnym obwodzie może obejmować równoległe elementy modułu i prowadzić do błędnej interpretacji. Dlatego badany czujnik, grzałkę lub przewód odłącza się przynajmniej z jednej strony. Oględziny również mają ograniczenia: brak widocznych uszkodzeń nie potwierdza sprawności procesora, pamięci, zasilacza ani przekaźnika pod obciążeniem.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary napięcia w pracującym urządzeniu nie są przeznaczone do wykonania przez osobę bez przygotowania.
Dostęp i wymiana modułu
W piekarnikach oraz kuchniach moduł wyświetlacza lub zegara zwykle znajduje się za przednim panelem. Główna elektronika może być umieszczona za panelem, pod górną osłoną albo z tyłu urządzenia. W płytach grzewczych moduły znajdują się pod szkłem i osłoną dolną. Droga dostępu zależy od konstrukcji — w kuchni wolnostojącej może wymagać zdjęcia górnych elementów, natomiast piekarnik do zabudowy często trzeba wcześniej wysunąć z mebla.
Podczas wymiany należy:
- sfotografować wszystkie złącza przed ich rozpięciem i oznaczyć podobne wtyki;
- zwalniać zatrzaski złączy zamiast ciągnąć za przewody;
- przenosić płytkę za krawędzie i chronić ją przed wyładowaniami elektrostatycznymi;
- porównać rozmieszczenie złączy, mocowania oraz oznaczenia starego i nowego zespołu;
- usunąć przyczynę pierwotnej awarii, np. nadpaloną kostkę, zalanie lub uszkodzony odbiornik;
- przywrócić przewody ochronne, osłony i wszystkie elementy chłodzenia przed testem.
Nie należy przekładać wtyków na podstawie koloru przewodów ani uruchamiać urządzenia z luźnym modułem i zdjętymi osłonami. Pomyłka może uszkodzić nową elektronikę, panel lub elementy mocy.
Naprawa płytki czy wymiana całego zespołu?

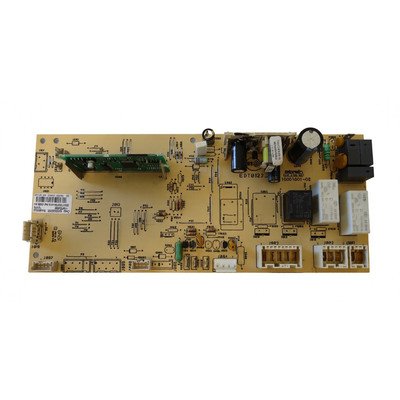

Naprawa modułu może być uzasadniona, gdy usterka dotyczy rozpoznawalnego elementu zasilacza, przekaźnika, złącza albo połączenia lutowanego. Wymaga jednak diagnostyki przyczyny i kontroli obciążenia sterowanego przez uszkodzony obwód. Wymiana pojedynczego elementu „na próbę” bez sprawdzenia sterowania, wiązki i odbiornika może doprowadzić do ponownego uszkodzenia.
Uszkodzenia procesora, pamięci, wielowarstwowych ścieżek lub falownika indukcyjnego mogą wymagać specjalistycznego stanowiska albo wymiany kompletnego modułu. Po naprawie trzeba sprawdzić wszystkie funkcje, stabilność wyświetlacza, sterowanie temperaturą oraz zachowanie urządzenia po rozgrzaniu.
Jak dobrać moduł, programator lub wyświetlacz?
Dla urządzeń Whirlpool, Bauknecht, Indesit i Hotpoint podstawą doboru jest pełny numer serwisowy z tabliczki znamionowej — często ma 12 cyfr i rozpoczyna się od 85. Należy przekazać także pełny model oraz pozostałe oznaczenia widoczne na tabliczce. W starszych i nowszych seriach mogą występować inne formaty kodów, dlatego najlepiej korzystać ze zdjęcia całej etykiety, bez przepisywania tylko wybranego numeru.
Dodatkowo warto odczytać wszystkie naklejki ze starego modułu, ale numer płytki nie zastępuje identyfikacji urządzenia. Ten sam laminat i identyczne złącza mogą być stosowane z innym oprogramowaniem, konfiguracją, obsługą panelu albo przypisaniem pól grzejnych.
Przy porównaniu części istotne są:
- rodzaj zespołu: panel użytkownika, wyświetlacz, programator, moduł główny lub moduł mocy;
- strona montażu w płycie, jeżeli występują osobne moduły lewy i prawy;
- numer katalogowy części oraz potwierdzone numery zamienne;
- wersja urządzenia i zgodność katalogowa z numerem serwisowym;
- układ mocowań, złączy, radiatorów i elementów chłodzenia;
- informacja, czy część jest skonfigurowana, czy wymaga procedury właściwej dla konkretnej rodziny urządzeń.
Nie każdy moduł wymaga programowania, ale nie każdy jest również gotowy do pracy bez konfiguracji. Przed zamówieniem trzeba sprawdzić opis konkretnej części. Najbezpieczniejszym następnym krokiem jest przygotowanie czytelnego zdjęcia tabliczki znamionowej i naklejek starego modułu.
FAQ – moduły elektroniczne, programatory i wyświetlacze
Czy brak grzania oznacza uszkodzony moduł piekarnika?
Nie. Brak grzania może powodować grzałka, przełącznik funkcji, termostat, czujnik, zabezpieczenie termiczne, wiązka albo przekaźnik. Jeżeli nie działa tylko jeden tryb, diagnostykę warto rozpocząć od elementów używanych w tym trybie.
Dlaczego piekarnik nie działa po przerwie w dostawie prądu?
W części modeli po zaniku zasilania trzeba ustawić aktualną godzinę lub włączyć tryb ręczny. Dopóki zegar miga albo programator pozostaje w trybie automatycznym, obwód grzania może być zablokowany mimo braku awarii.
Czy moduł można sprawdzić zwykłym multimetrem?
Multimetr pozwala sprawdzić zasilanie, ciągłość przewodów, styki i wybrane elementy płytki. Nie potwierdzi jednak kompletnej sprawności procesora, pamięci, komunikacji ani pracy przekaźnika pod obciążeniem. Pomiary napięcia na uruchomionym module wymagają kwalifikacji serwisowych.
Czy można zamontować moduł o identycznych złączach?
Nie należy dobierać elektroniki wyłącznie po złączach i wyglądzie. Płytki mogą różnić się konfiguracją, oprogramowaniem, obsługiwanymi funkcjami oraz stroną montażu. Potrzebne jest potwierdzenie zgodności po pełnym numerze serwisowym.
Czy nowy moduł trzeba programować?
Zależy to od numeru części i rodziny urządzeń. Niektóre zespoły są dostarczane z gotową konfiguracją, inne wymagają kodowania lub przeniesienia danych zgodnie z procedurą producenta. Informację trzeba sprawdzić przed zakupem, a nie dopiero po montażu.
Co przygotować do doboru elektroniki Hotpoint lub Indesit?
Przygotuj zdjęcie całej tabliczki znamionowej, pełny model, numer serwisowy oraz fotografie naklejek na wymontowanym module. Nie usuwaj zer, ukośników ani końcówek oznaczeń — mogą identyfikować konkretny wariant techniczny.
