Myjka do okien WV50 1.633-100
Części do myjki do okien Kärcher WV50 1.633-100 pomagają usunąć smugi, wycieki, problemy z zasysaniem wody lub ładowaniem. Przed zakupem sprawdź stan listwy zbierającej, ssawki, separatora, zbiornika i zasilacza. Dobieraj elementy według pełnego numeru urządzenia 1.633-100.0 oraz numeru katalogowego części, a nie wyłącznie po wyglądzie.
Jak działa Kärcher WV50 i które części wpływają na efekt mycia?
Kärcher WV50 nie myje szyby samym mechanizmem ssącym. Najpierw zabrudzenia są rozpuszczane i ścierane padem, a następnie ssawka z elastyczną listwą zbiera roztwór z powierzchni. Wciągnięta ciecz przechodzi przez separator do wyjmowanego zbiornika brudnej wody. Zasilanie zapewnia wbudowany akumulator ładowany przez dedykowany zasilacz.
Oznacza to, że smugi nie muszą świadczyć o słabym silniku, a woda wydostająca się z urządzenia nie zawsze oznacza pęknięty zbiornik. Przed zakupem części warto ustalić, na którym etapie powstaje problem.
Objaw, możliwa przyczyna i właściwe sprawdzenie
| Objaw | Co może go powodować | Co sprawdzić | Jak rozumieć wynik |
| Pojedyncze smugi powtarzają się w tym samym miejscu | Brud, zaschnięty osad, nacięcie lub odkształcenie listwy | Umyj listwę i obejrzyj obie krawędzie pod światło | Smuga pokrywająca się z ubytkiem wskazuje na potrzebę odwrócenia lub wymiany listwy |
| Smugi występują na całej szerokości | Zabrudzona listwa, zbyt duża ilość albo pienienie płynu, niewłaściwy kąt prowadzenia | Oczyść listwę, zmniejsz dozowanie środka i wykonaj próbę na czystej szybie | Poprawa po czyszczeniu wyklucza konieczność wymiany ssawki lub silnika |
| Myjka zostawia dużo wody | Niedopięta ssawka, zabrudzony separator, nieszczelność połączeń albo osłabiona praca zespołu ssącego | Sprawdź zatrzaśnięcie ssawki, drożność kanałów oraz osadzenie separatora i zbiornika | Jeśli tor przepływu jest czysty i szczelny, a dźwięk silnika wyraźnie się zmienił, potrzebna jest diagnostyka części wewnętrznych |
| Woda wypływa przez otwory wentylacyjne | Przekroczony poziom napełnienia zbiornika lub praca w położeniu powodującym przedostawanie się cieczy do korpusu | Wyłącz urządzenie, opróżnij zbiornik i sprawdź jego zamknięcie | Brak wycieku po opróżnieniu wskazuje na przepełnienie, a powtarzający się wyciek wymaga kontroli zbiornika, korka i separatora |
| Urządzenie nie uruchamia się | Rozładowany akumulator, uszkodzony zasilacz lub przewód, gniazdo ładowania, akumulator albo elektronika | Obserwuj kontrolkę podczas ładowania i sprawdź stan przewodu oraz wtyku | Brak prawidłowej sygnalizacji mimo sprawnego, zgodnego zasilacza nie rozstrzyga samodzielnie, czy uszkodzony jest akumulator, gniazdo czy układ sterujący |
| Czas pracy mocno się skrócił | Niepełne ładowanie, uszkodzony zasilacz, zużyty akumulator lub zwiększony opór wirnika | Naładuj urządzenie do zakończenia cyklu i porównaj czas pracy bez wielokrotnego włączania | Krótka praca po prawidłowym ładowaniu uzasadnia diagnostykę akumulatora i napędu, ale nie wskazuje automatycznie jednej części |
Smugi na szybie: listwa, zabrudzenie czy technika pracy?
Najpierw wyłącz myjkę i przetrzyj elastyczną listwę wilgotną, miękką ściereczką. Ziarno piasku, włókno z pada albo zaschnięty środek może tworzyć linię na całej długości przejazdu. Sprawdź również, czy krawędź nie jest pofalowana, stwardniała lub nacięta.
W WV50 listwę można wysunąć z uchwytu bokiem. Jeżeli używana krawędź jest zużyta, a druga pozostaje równa i elastyczna, listwę można odwrócić: zwilżyć jej zaokrągloną część wodą lub roztworem myjącym i wsunąć ponownie odwrotną stroną. Gdy obie krawędzie są zdeformowane albo uszkodzone, potrzebna jest nowa listwa.
Nie wymieniaj całej ssawki, jeśli jej korpus, kanał przepływu i zatrzask są sprawne, a problem dotyczy wyłącznie gumowej krawędzi. Kompletną ssawkę warto rozważyć przy pęknięciu korpusu, uszkodzonym mocowaniu albo trwałym odkształceniu elementów podpierających listwę.
Słabe zasysanie wody – kolejność kontroli
- Opróżnij zbiornik. WV50 ma oznaczenie maksymalnego poziomu napełnienia. Dalsza praca po jego przekroczeniu może powodować przedostawanie się wody w niepożądane miejsca.
- Sprawdź korek i zbiornik. Poszukaj pęknięć, odkształconego zamknięcia i zabrudzeń na powierzchniach styku. Nieszczelność osłabia podciśnienie nawet wtedy, gdy silnik pracuje normalnie.
- Zdejmij ssawkę i separator. Najpierw zwolnij blokadę ssawki i odłącz ją od separatora, a następnie zwolnij separator. Usuń osad z kanałów i miejsc łączenia.
- Zamontuj elementy do wyczuwalnego zatrzaśnięcia. Niedopięta ssawka może zasysać powietrze bokiem zamiast zbierać ciecz z szyby.
- Porównaj dźwięk pracy. Nietypowe tarcie, nierówne obroty lub wyłączanie po kilku sekundach mogą wskazywać na opór wirnika, silnik, akumulator albo sterowanie. Sam dźwięk nie pozwala jednak wybrać konkretnej części.
Separator i ssawkę można płukać pod bieżącą wodą po odłączeniu od urządzenia. Korpusu z silnikiem, akumulatorem i elektroniką nie wolno myć pod kranem. Przed ponownym montażem oczyszczone części powinny wyschnąć.
Myjka nie działa lub nie ładuje się
W instrukcji rodziny WV50 kontrolka podczas ładowania miga, a po naładowaniu świeci światłem ciągłym. Powolne miganie podczas pracy wskazuje na niski poziom akumulatora. Szybkie miganie jest sygnałem usterki wymagającej dalszej diagnostyki.
Dla opisywanej wersji dokumentacja wskazuje zasilacz o wyjściu 5,5 V i 600 mA. Nie jest to uniwersalny parametr wszystkich myjek Kärcher. Zamiennik musi mieć potwierdzoną zgodność napięcia, polaryzacji, prądu, rodzaju wtyku i sposobu ładowania. Samo fizyczne pasowanie końcówki nie wystarcza.
Przed podejrzeniem akumulatora sprawdź:
- czy przewód zasilacza nie jest przecięty lub załamany przy obudowie i wtyku;
- czy styki wtyku i gniazda są suche, czyste i bez śladów korozji;
- czy ładowanie odbywa się w suchym pomieszczeniu;
- czy zasilacz nie ma pękniętej obudowy ani nadtopień;
- czy kontrolka reaguje po delikatnym poruszeniu wtykiem – chwilowa reakcja może wskazywać na uszkodzenie przewodu lub gniazda.
Pomiar napięcia wyjściowego zasilacza multimetrem może wykazać przerwę w przewodzie albo całkowity brak napięcia. Napięcie prawidłowe bez obciążenia nie potwierdza jednak, że zasilacz zachowuje wymagane parametry podczas ładowania. Pomiar pod obciążeniem oraz diagnostyka gniazda, akumulatora i elektroniki wymagają znajomości układu konkretnej wersji.
Opisane pomiary i naprawy wewnętrznych obwodów wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie podłączaj ogniwa bezpośrednio do przypadkowego zasilacza i nie zastępuj układu ładowania prowizorycznym połączeniem.
Wymiana części dostępnych bez otwierania korpusu

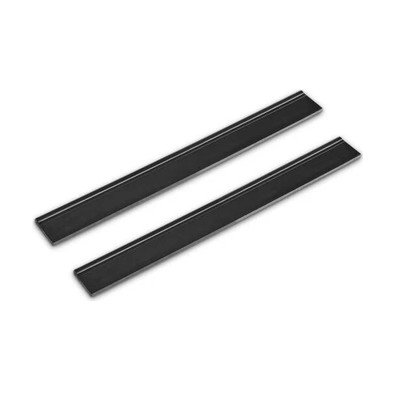

Listwa zbierająca
Odłącz ssawkę, wysuń listwę bokiem z prowadnicy, oczyść rowek i wsuń nowy element bez skręcania lub rozciągania gumy. Po montażu sprawdź, czy krawędź na całej długości wystaje równomiernie. Próbę wykonaj na zwilżonej, gładkiej powierzchni.

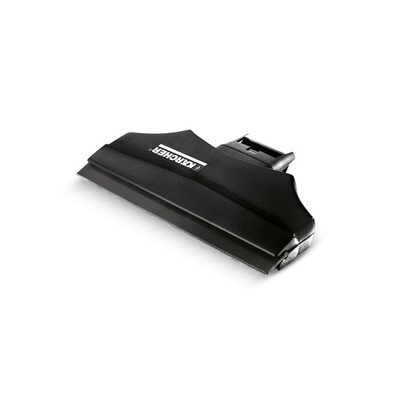

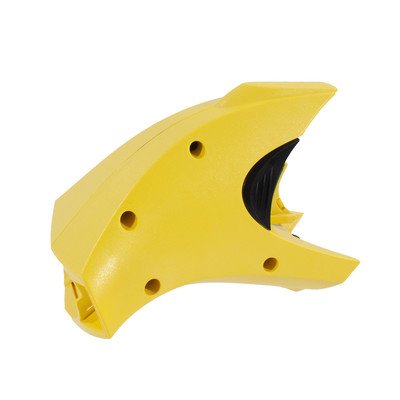

Ssawka i separator
Ssawkę zwalnia się jej przyciskiem blokującym. Po zdjęciu ssawki można odblokować separator. Podczas montażu powierzchnie styku muszą być czyste, a elementy prawidłowo zatrzaśnięte. Nie wciskaj części siłą, jeżeli prowadnice nie są ustawione w jednej osi.

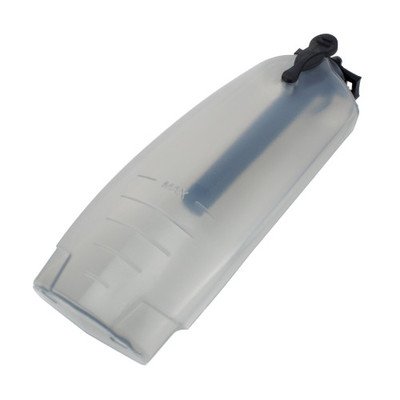

Zbiornik brudnej wody i zamknięcie
Wyłącz urządzenie, wyjmij zbiornik i opróżnij go przez zamknięcie. Nowy zbiornik powinien mieć zgodny kształt mocowania, króćca i korka. Po montażu nalej niewielką ilość czystej wody do zbiornika poza urządzeniem i sprawdź, czy nie ma pęknięć lub przecieku przy zamknięciu.
Pad i głowica spryskiwacza
Pad mocowany na rzep należy zdejmować bez szarpania oprawy. Można go prać zgodnie z instrukcją, bez płynu zmiękczającego, ponieważ pozostałości preparatu mogą pogarszać chłonność i zwiększać powstawanie smug. Pęknięta oprawa lub zużyty rzep uzasadniają wymianę głowicy, nie całej myjki.
Jak dobrać części do Kärcher WV50 1.633-100?
Podstawą jest pełny numer urządzenia 1.633-100.0. Oznaczenie WV50 opisuje rodzinę sprzętu, w której występują również inne wersje, między innymi WV50 Plus z odmiennym numerem urządzenia. Części podobne na zdjęciu mogą różnić się mocowaniem, szerokością, zasilaniem lub przypisaniem katalogowym.
Przy doborze porównaj:
- pełny numer urządzenia z etykiety znamionowej;
- numer katalogowy starej części, jeżeli jest czytelny;
- szerokość listwy lub ssawki – w tej rodzinie występują między innymi warianty 280 i 170 mm;
- kształt zatrzasków, prowadnic, króćców i zamknięć;
- parametry oraz polaryzację zasilacza;
- informację, czy kupowany jest sam element eksploatacyjny, czy kompletny zespół.
Dla numeru 1.633-100.0 katalog części wskazuje między innymi szerokie listwy 2.633-005.0, kompletny zbiornik 4.633-031.0, separator 4.633-029.0, szeroką ssawkę 4.633-043.0 oraz zasilacz 2.633-107.0. Numery należy jeszcze zestawić z opisem konkretnego produktu, ponieważ w obrocie mogą występować zmienione oznaczenia katalogowe lub części przeznaczone do kilku modeli.
Jeżeli numer na urządzeniu jest inny niż 1.633-100.0, przejdź do kategorii części do myjek do okien Kärcher i wyszukaj właściwą wersję. Przy uszkodzeniu kompletnej końcówki możesz również porównać dysze do myjek do okien Kärcher, zwracając uwagę na szerokość i sposób blokowania.
FAQ – części i naprawa Kärcher WV50
Czy smugi oznaczają, że trzeba wymienić listwę?
Nie zawsze. Najpierw umyj listwę, usuń osad z prowadnicy i wykonaj próbę z mniejszą ilością niepieniącego środka. Wymiana jest uzasadniona, gdy krawędź ma nacięcia, jest pofalowana lub obie jej strony są zużyte.
Czy listwę zbierającą WV50 można odwrócić?
Tak, jeżeli zużyta jest tylko jedna krawędź, a druga pozostaje równa i elastyczna. Listwę wysuwa się bokiem, zwilża jej zaokrągloną część i montuje odwrotną stroną. Przy uszkodzeniu obu krawędzi należy zastosować nową listwę.
Dlaczego woda wydostaje się z otworów wentylacyjnych?
Najpierw sprawdź, czy zbiornik nie został napełniony ponad oznaczenie maksimum. Opróżnij go, skontroluj korek, pęknięcia oraz prawidłowe osadzenie separatora. Jeśli wyciek powraca przy niemal pustym zbiorniku, nie używaj urządzenia do czasu ustalenia nieszczelności.
Czy można zastosować dowolny zasilacz 5 V?
Nie. Należy potwierdzić napięcie, wydajność prądową, polaryzację, wtyk i zgodność z układem ładowania. Dla opisywanej wersji wskazany jest zasilacz 5,5 V, 600 mA, ale parametr ten nie powinien być przenoszony na inne modele tylko dlatego, że należą do serii WV.
Co sprawdzić, gdy silnik działa, ale myjka słabo zbiera wodę?
Zacznij od listwy, drożności ssawki, separatora, korka i szczelnego osadzenia zbiornika. Dopiero po wykluczeniu zabrudzeń oraz nieszczelności należy podejrzewać spadek obrotów silnika, zużycie akumulatora lub usterkę sterowania.
Czy części do WV50 Plus pasują do WV50 1.633-100.0?
Nie należy tego zakładać na podstawie nazwy serii. WV50 Plus występuje z innym numerem urządzenia, a zgodność poszczególnych części trzeba potwierdzić katalogowo. Przed zamówieniem odczytaj pełne oznaczenie z etykiety oraz porównaj numer części.
