Wyłączniki do kuchenek i piekarników
Wyłączniki do kuchenek i piekarników sterują grzaniem, oświetleniem, termoobiegiem, rożnem lub zapalaczem. Jeśli urządzenie nie reaguje, działa tylko na wybranych pozycjach albo słychać iskrzenie, przyczyną może być przełącznik, konektor lub inny element obwodu. Dobieraj część po pełnym oznaczeniu urządzenia i układzie styków, nie tylko po wyglądzie.
Jakie wyłączniki stosuje się w kuchenkach i piekarnikach?
Nazwa „wyłącznik” obejmuje kilka różnych podzespołów. W zależności od konstrukcji urządzenia może chodzić o:
- przełącznik funkcji piekarnika, nazywany też selektorem lub łącznikiem krzywkowym; wybiera obwody grzałek, wentylatora, oświetlenia albo rożna,

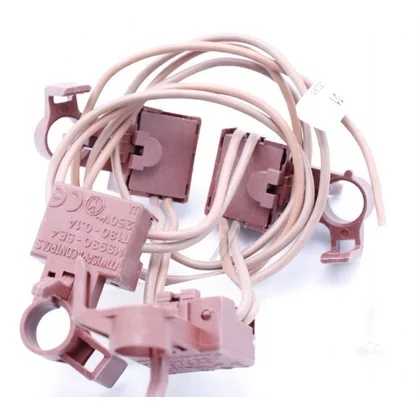

- wyłącznik zapalacza w kuchence gazowej; po wciśnięciu lub przekręceniu pokrętła podaje sygnał do generatora iskry,
- wyłącznik przyciskowy do światła, rożna albo innej funkcji,
- regulator mocy pola grzewczego, który cyklicznie załącza i wyłącza grzałkę pola,

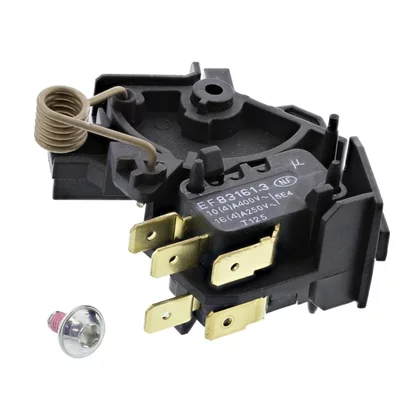

- mikroprzełącznik lub wyłącznik pomocniczy, współpracujący z drzwiami, blokadą albo układem sterującym.
Nie są to części zamienne o uniwersalnym zastosowaniu. Dwa elementy z taką samą liczbą konektorów mogą mieć inną kolejność styków, inną krzywkę, zakres pracy, obciążalność lub sposób mocowania.
Objaw nie wskazuje od razu na wyłącznik
Przełącznik funkcji jest podejrzany wtedy, gdy objaw zmienia się wraz z położeniem pokrętła albo dotyczy tylko określonych trybów. Nadal trzeba jednak wykluczyć elementy znajdujące się w tym samym obwodzie.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Piekarnik nie reaguje po ustawieniu funkcji | brak zasilania, zegar lub programator, bezpiecznik termiczny, moduł, przełącznik funkcji | zasilanie urządzenia, stan wyświetlacza, połączenia, nadpalone konektory | Jeżeli wyświetlacz działa, ale pozycje funkcji nie uruchamiają żadnego obwodu, rośnie podejrzenie selektora, lecz nie jest to jeszcze dowód jego uszkodzenia |
| Nie działa tylko grill, dolna grzałka, termoobieg albo oświetlenie | styk przełącznika, przerwa w przewodzie, uszkodzona grzałka, wentylator, żarówka lub moduł | porównanie działania innych funkcji i ciągłość właściwego obwodu | Jedna niedziałająca funkcja może wynikać z pojedynczego styku selektora albo z odbiornika podłączonego za tym stykiem |
| Kontrolka świeci, ale piekarnik nie grzeje | grzałka, termostat lub czujnik, przewód, przekaźnik, styk przełącznika | oględziny i pomiary grzałki, kontrola obwodu według schematu modelu | Kontrolka nie potwierdza doprowadzenia zasilania do grzałki; może być zasilana z innej gałęzi |
| Funkcja działa po poruszaniu pokrętłem, słychać trzaski lub iskrzenie | wypalone styki, zużyta krzywka, luźny konektor, nadpalona końcówka przewodu | oględziny po odłączeniu zasilania i test styków w kolejnych pozycjach | Iskrzenie lub ślady stopienia są wskazaniem do wymiany uszkodzonego elementu i sprawdzenia przewodu oraz konektora |
| Piekarnik nie wyłącza grzania po ustawieniu pozycji „0” | sklejony styk przełącznika, uszkodzony przekaźnik, błąd połączeń | schemat połączeń, położenie styków w pozycji „0”, stan modułu | Nie używaj urządzenia do czasu ustalenia przyczyny; samo przestawianie pokrętła nie usuwa ryzyka przegrzania |
| Zapalacz nie działa po naciśnięciu pokrętła | wyłącznik zapalacza, generator iskier, przewód, zasilanie generatora | czy pozostałe funkcje generatora działają i czy wyłącznik zmienia stan po wciśnięciu | Brak iskry we wszystkich palnikach częściej kieruje uwagę na generator lub jego zasilanie; brak reakcji tylko po jednym pokrętle wskazuje także na lokalny wyłącznik |
| Jedno pole grzewcze grzeje bez regulacji albo nie grzeje | regulator mocy, pole grzewcze, przewód, zabezpieczenie termiczne | oględziny regulatora, zgodność przewodów ze schematem i działanie pola | Regulator mocy nie jest zwykłym przełącznikiem funkcji. Zastąpienie go elementem o innym typie może być niebezpieczne |
Co jeszcze może powodować brak grzania?
Przed zakupem przełącznika sprawdź podstawowe przyczyny, które mogą dawać podobny objaw:
- ustawienie zegara lub trybu automatycznego, jeżeli dany model wymaga potwierdzenia czasu przed rozpoczęciem grzania,
- przerwę w zasilaniu, uszkodzony przewód, luźne zaciski albo zadziałane zabezpieczenie,
- przepaloną grzałkę lub przerwany przewód przy grzałce,
- termostat, czujnik temperatury albo bezpiecznik termiczny,
- przekaźnik lub moduł sterujący w urządzeniach elektronicznych,
- blokadę drzwi, blokadę rodzicielską albo zabezpieczenie przeciwwypływowe w konstrukcjach, które z nich korzystają.
Jeżeli nie działa kilka funkcji jednocześnie, a wszystkie są zasilane przez wspólny tor przełącznika, selektor jest istotnym podejrzanym. Jeżeli nie działa tylko jedna grzałka, najpierw porównaj jej stan i przewody z działającym obwodem.
Jak sprawdzić wyłącznik miernikiem?
Najbardziej miarodajny dla mechanicznego przełącznika jest test ciągłości styków w każdej pozycji pokrętła, wykonany według schematu konkretnego modelu. Nie istnieje jeden uniwersalny układ pinów dla wszystkich kuchenek i piekarników.
- Odłącz urządzenie od zasilania. W kuchence gazowej zamknij również dopływ gazu przed demontażem elementów, które mogą naruszyć instalację gazową.
- Ustaw pokrętło w pozycji „0”, zdejmij osłonę zapewniającą dostęp do wyłącznika i wykonaj zdjęcia połączeń.
- Odłącz przewody od badanego elementu. Pomiar przy podłączonej wiązce może obejmować inne elementy i dać mylący wynik.
- Ustaw miernik na pomiar rezystancji lub ciągłości. Zwierając końcówki pomiarowe, sprawdź wskazanie przewodów i funkcję miernika.
- Zgodnie ze schematem sprawdzaj wskazane pary zacisków w pozycji „0” oraz w kolejnych pozycjach funkcji. W pozycji wymagającej zwarcia miernik powinien wskazać bardzo małą rezystancję, a w pozycji rozwarcia brak przejścia lub wartość poza zakresem.
- Powtórz pomiar, powoli obracając oś przełącznika. Przejście powinno pojawiać się i zanikać w określonych pozycjach, bez przypadkowych przerw, przeskoków i zależności od dociskania pokrętła.
Wynik pomiaru trzeba porównać z tabelą styków lub schematem urządzenia. Sam sygnał akustyczny nie mówi, czy zwierają się właściwe zaciski. Z kolei prawidłowa ciągłość na zimno nie wyklucza usterki ujawniającej się dopiero pod obciążeniem, na przykład nadmiernego grzania luźnego konektora.
Warto obejrzeć obudowę przełącznika, zaciski i przewody. Czarne naloty, stopiony plastik, odbarwiona izolacja, luźny konektor lub ślady łuku elektrycznego wskazują na przegrzewanie. Nie wystarczy oczyścić styku, jeżeli jego gniazdo lub obudowa są zwęglone. Trwała naprawa wymaga wymiany uszkodzonego elementu oraz ustalenia, czy przyczyną nie był luźny konektor, zbyt duże obciążenie albo uszkodzenie odbiornika.
Nie wykonuj pomiarów napięcia na odsłoniętych zaciskach, jeśli nie masz kwalifikacji, odpowiednich przyrządów i procedury dla danego modelu. Diagnostyka pod napięciem w obwodach kuchenki może obejmować napięcia sieciowe i wymaga zachowania ochrony przed porażeniem.
Dostęp do przełącznika i wymiana
W typowej kuchence wolnostojącej przełącznik znajduje się za przednim panelem, bezpośrednio za pokrętłem. W zależności od konstrukcji dostęp może wymagać wysunięcia urządzenia, zdjęcia górnej pokrywy, płyty podpalnikowej, maskownicy albo tylnej osłony. W piekarniku do zabudowy często zdejmuje się panel sterowania lub górną osłonę, ale dokładna kolejność zależy od modelu.
Przy mechanicznym przełączniku funkcji bezpieczna kolejność prac wygląda zwykle tak:
- Odłącz urządzenie od zasilania i zabezpiecz je przed przypadkowym włączeniem.
- W kuchence gazowej zamknij dopływ gazu. Nie rozłączaj przewodów gazowych, jeśli procedura nie wymaga tego i nie masz odpowiednich uprawnień.
- Ustaw pokrętło w pozycji „0” i zdejmij je zgodnie z konstrukcją urządzenia.
- Zdemontuj tylko te osłony, które blokują dostęp do przełącznika. Odkładaj śruby według miejsca montażu.
- Zrób wyraźne zdjęcia całej wiązki oraz oznacz przewody. Następnie przenoś konektory pojedynczo ze starej części na nową, porównując również oznaczenia zacisków.
- Sprawdź, czy nowa część ma takie samo mocowanie, oś, pozycje pracy i układ styków. Przykręć ją bez naprężania przewodów.
- Załóż osłony, pokrętło i elementy obudowy. Przed uruchomieniem sprawdź, czy żaden przewód nie został przyciśnięty ani pozostawiony przy gorącej części.
- Po naprawie sprawdź każdą funkcję osobno: pozycję „0”, oświetlenie, grzanie, wentylator, grill, termoobieg, rożen lub zapalacz — tylko w zakresie występującym w danym modelu.
Nie kieruj się wyłącznie położeniem przewodu na zdjęciu. Wtyczka mogła być wcześniej przełożona błędnie, a część zamienna może mieć inaczej opisane zaciski. Podstawą jest schemat urządzenia, oznaczenia na przełączniku i zgodność katalogowa.
W przypadku wyłącznika zapalacza nie zwieraj przewodów na stałe i nie uruchamiaj generatora przez prowizoryczne mostki. W przypadku elementów kuchenki gazowej nie sprawdzaj szczelności płomieniem. Jeżeli wymiana wymaga ingerencji w instalację gazową, wykonanie prac pozostaw wykwalifikowanemu instalatorowi lub serwisantowi.
Jak dobrać właściwy wyłącznik?
Najbezpieczniej dopasować część po pełnych danych z tabliczki znamionowej oraz po numerze części odczytanym ze starego elementu. Sam wygląd, liczba pinów, kolor obudowy albo identyczne pokrętło nie potwierdzają zgodności.
Przy zamówieniu porównaj:
- pełne oznaczenie urządzenia i wariant wykonania,
- numer fabryczny lub kod produktu, jeśli producent go stosuje,
- numer części producenta nadrukowany na wyłączniku,
- liczbę i rozmieszczenie zacisków,
- liczbę pozycji pokrętła i działanie styków w każdej pozycji,
- typ mocowania, długość i kształt osi oraz położenie „0”,
- obciążalność prądową i napięcie elementu,
- przeznaczenie: selektor funkcji, wyłącznik zapalacza, regulator mocy, przycisk lub mikroprzełącznik.
W zależności od marki przygotuj właściwe oznaczenia z tabliczki:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny,
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.,
- Bosch i Siemens: pełny E-Nr z końcówką /xx,
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i zaczynający się od 85,
- Beko i Grundig: model oraz Product No.,
- LG: model oraz Product Code,
- Gorenje i Hisense: model oraz Art. No. albo kod PS,
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Jeżeli podajesz tylko skrócony model, część może pasować do jednej wersji urządzenia, ale nie do innej. Przed zakupem odczytaj oznaczenia z tabliczki znamionowej i numer starego przełącznika. W razie wątpliwości dołącz zdjęcie tabliczki oraz zdjęcie części z widocznymi zaciskami — pozwala to ograniczyć ryzyko pomylenia selektora z regulatorem, przyciskiem lub programatorem.
Kiedy wymienić cały przełącznik?
Wymiana całego wyłącznika jest właściwym rozwiązaniem, gdy występuje przerwa w wymaganym styku, niestabilne przełączanie, stopiona obudowa, wypalone gniazdo, uszkodzona krzywka albo nadpalone zaciski. Rozbieranie i czyszczenie mechanizmu może przywrócić działanie tylko chwilowo i nie naprawi zwęglonego tworzywa ani osłabionej sprężyny styku.
Po wymianie sprawdź także końcówki przewodów. Jeżeli konektor jest luźny lub przewód ma nadtopioną izolację, samo założenie nowego przełącznika może doprowadzić do kolejnego przegrzania. Nie zwiększaj obciążalności obwodu przez montaż przypadkowego elementu i nie mostkuj zabezpieczeń.
Jeżeli po wymianie przełącznika nadal nie działa dana funkcja, wróć do schematu i sprawdź odbiornik znajdujący się za tym stykiem: grzałkę, silnik wentylatora, generator iskier, lampę, termostat, czujnik lub moduł. Wymiana kolejnych części bez pomiaru utrudnia znalezienie rzeczywistej przyczyny.
Przydatne mogą być także kategorie: części zamienne do kuchenek i piekarników, przełączniki i łączniki do kuchni, generatory iskier oraz termostaty do kuchenek i piekarników.
FAQ
Czy niedziałające grzanie zawsze oznacza uszkodzony przełącznik?
Nie. Podobny objaw może powodować grzałka, termostat, czujnik temperatury, bezpiecznik termiczny, przewód, programator, moduł albo brak prawidłowego zasilania. Przełącznik jest bardziej prawdopodobny wtedy, gdy problem dotyczy określonych pozycji pokrętła, funkcja wraca po poruszeniu osią albo widać nadpalone styki.
Czy można dobrać wyłącznik tylko po liczbie pinów?
Nie. Liczba pinów nie określa kolejności styków, położenia krzywki, liczby pozycji, obciążalności ani mocowania. Potrzebne są pełne dane urządzenia, numer części i — w przypadku przełącznika funkcji — zgodność tabeli styków.
Jak rozpoznać wypalony przełącznik funkcji?
Po odłączeniu urządzenia od zasilania obejrzyj obudowę, konektory i przewody. Czarne naloty, stopione tworzywo, odbarwiona izolacja, luźny konektor oraz niestabilne przełączanie wskazują na przegrzewanie. Ostateczna ocena wymaga również sprawdzenia przejścia właściwych styków w każdej pozycji według schematu.
Czy można oczyścić lub naprawić stary wyłącznik?
Czyszczenie może usunąć lekki nalot, ale nie przywróci właściwości stopionej obudowie, wypalonej krzywce ani rozluźnionemu mechanizmowi. Przy śladach łuku, stopienia lub niestabilnym działaniu bezpieczniejsza jest wymiana całego elementu i kontrola przewodów współpracujących.
Gdzie znajduje się przełącznik funkcji piekarnika?
Zwykle za pokrętłem, w przednim panelu sterowania. W zależności od konstrukcji dostęp wymaga zdjęcia górnej osłony, maskownicy, panelu sterowania lub płyty podpalnikowej. Nie należy zakładać jednej kolejności demontażu dla wszystkich modeli.
Jakie dane przygotować do doboru części?
Odczytaj pełne oznaczenie z tabliczki znamionowej właściwe dla marki oraz numer części ze starego wyłącznika. Przydatne jest zdjęcie tabliczki i zdjęcie zacisków. Skrócony model lub podobny wygląd części może nie wystarczyć do potwierdzenia zgodności.
