Moduły sterujące, sterowniki i wyświetlacze do lodówki LG
Moduły sterujące i wyświetlacze do lodówek LG odpowiadają za obsługę panelu, analizę sygnałów z czujników i sterowanie podzespołami. Miganie ekranu, brak reakcji przycisków lub nieprawidłowe chłodzenie nie przesądzają jednak o awarii elektroniki. Przed zakupem sprawdź zasilanie, blokadę panelu, wiązki i elementy wykonawcze, a część dobierz według pełnego modelu oraz Product Code.
Za co odpowiada elektronika w lodówce LG?
W zależności od konstrukcji urządzenia układ elektroniczny może składać się z kilku oddzielnych zespołów:

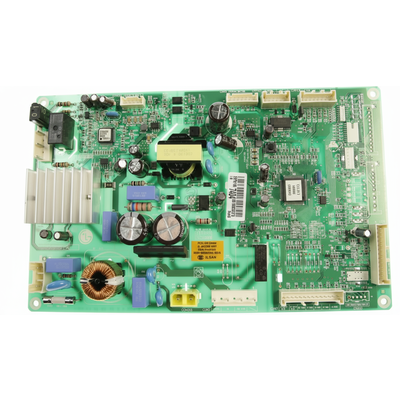

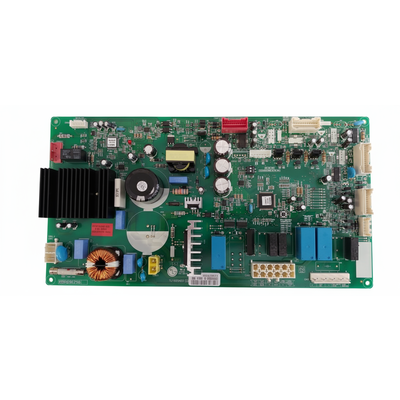

- modułu głównego, który odbiera sygnały z czujników i steruje między innymi sprężarką, wentylatorami, odszranianiem, przepustnicą oraz alarmami;
- modułu wyświetlacza lub panelu obsługi, który pokazuje ustawienia, przyjmuje polecenia z przycisków i komunikuje się z płytą główną;
- płyt pomocniczych, związanych na przykład z dystrybutorem, kostkarką, łącznością lub oświetleniem;
- sterownika sprężarki inwerterowej, jeżeli w danym modelu jest oddzielnym podzespołem.
Nie każdy element nazywany potocznie „modułem” pełni tę samą funkcję. Sprawny wyświetlacz nie potwierdza sprawności płyty głównej, a ciemny panel nie oznacza automatycznie, że lodówka przestała chłodzić.
Objawy awarii modułu lub wyświetlacza — co sprawdzić najpierw?
| Objaw | Możliwe przyczyny | Jak je rozróżnić |
| Wyświetlacz jest ciemny | tryb oszczędzania energii, brak zasilania panelu, luźne złącze, przerwana wiązka, uszkodzony wyświetlacz lub moduł główny | Otwórz drzwi i naciśnij przycisk. W części modeli ekran gaśnie po okresie bezczynności. Jeżeli nie reaguje, sprawdź działanie oświetlenia, innych funkcji i stan połączeń. |
| Przyciski nie reagują | aktywna blokada, wilgoć lub zabrudzenie panelu, uszkodzenie klawiatury, przewodów albo komunikacji | Sprawdź symbol blokady i instrukcję modelu. W wielu urządzeniach odblokowanie wymaga przytrzymania odpowiedniego pola przez kilka sekund. Oczyść i osusz panel bez zalewania go środkiem czyszczącym. |
| Wyświetlacz miga lub lodówka się resetuje | niestabilne zasilanie, luźne złącze, wilgoć, uszkodzenie wiązki lub sekcji zasilacza na płycie | Sprawdź gniazdo i wtyczkę, a następnie wykonaj jednorazowy reset przez odłączenie urządzenia na około 5 minut. Powracający objaw wymaga kontroli połączeń i elektroniki. |
| Brakuje segmentów cyfr | przerwane przewody przy drzwiach, uszkodzone złącze albo panel wyświetlacza | Obserwuj ekran podczas powolnego poruszania drzwiami. Zmiana wyglądu wskazuje przede wszystkim na wiązkę przechodzącą w rejonie zawiasu. Stały brak tych samych segmentów może dotyczyć panelu, ale najpierw trzeba wykluczyć przewody. |
| Wyświetlacz działa, ale lodówka nie chłodzi | tryb demonstracyjny, czujnik temperatury, oblodzony parownik, grzałka odszraniania, wentylator, sprężarka, układ chłodniczy, przewody lub moduł | Sprawdź, czy ekran nie pokazuje OFF, czy wentylatory nie są zablokowane lodem i czy rzeczywista temperatura zmienia się. Sam działający panel nie potwierdza, że moduł poprawnie steruje odbiornikami. |
| Pojawia się błąd E CO lub Er CO | brak komunikacji między płytą główną a wyświetlaczem, przerwana wiązka, luźne złącze albo awaria jednej z płyt | Po resecie sprawdź złącza i ciągłość przewodów. Kod nie wskazuje samodzielnie, którą z dwóch płyt należy wymienić. |
Ciemny ekran może być prawidłowym zachowaniem
W niektórych lodówkach LG podświetlenie wyłącza się po kilkunastu–kilkudziesięciu sekundach bezczynności. Powinno wrócić po otwarciu drzwi lub użyciu panelu. Nie należy wymieniać wyświetlacza wyłącznie dlatego, że nie świeci przez cały czas.
Warto także pamiętać, że liczba widoczna na panelu zazwyczaj oznacza temperaturę zadaną, a nie aktualny wynik pomiaru wewnątrz komory. Rzeczywistą temperaturę należy sprawdzić osobnym termometrem umieszczonym w odpowiednim miejscu i obserwować przez dłuższy okres, bez częstego otwierania drzwi.
Panel nie reaguje — sprawdź blokadę i powierzchnię przycisków
Jeżeli urządzenie chłodzi prawidłowo, lecz nie pozwala zmienić ustawień, zacznij od funkcji blokady. Sposób jej wyłączenia zależy od modelu; często wymaga przytrzymania przycisku Lock lub Lock/Unlock przez około 3 sekundy. Nie używaj przypadkowych kombinacji znalezionych dla innej lodówki, ponieważ mogą uruchamiać funkcje serwisowe albo tryb demonstracyjny.
Panel dotykowy powinien być suchy. Wilgoć, tłuszcz lub pozostałości detergentu mogą powodować brak reakcji albo samoczynne wybieranie funkcji. Do czyszczenia użyj miękkiej, lekko zwilżonej ściereczki, a następnie dokładnie osusz powierzchnię.
Lodówka świeci, ale nie chłodzi — wyklucz tryb demonstracyjny
Napis OFF, niekiedy wyświetlany jako rozdzielone litery, może oznaczać tryb demonstracyjny. W tym trybie panel i oświetlenie działają, ale układ chłodzenia pozostaje wyłączony. Kombinacja przycisków służąca do wyjścia z tego trybu zmieniała się między seriami, dlatego należy sprawdzić instrukcję konkretnego modelu.
Jeżeli tryb demonstracyjny nie jest aktywny, nie kupuj od razu modułu. Brak chłodzenia mogą powodować również:
- zablokowany lodem lub uszkodzony wentylator nawiewu;
- niesprawny czujnik temperatury albo przerwana wiązka czujnika;
- awaria grzałki odszraniania, bezpiecznika termicznego lub obwodu odszraniania;
- niedomknięte drzwi, uszkodzony wyłącznik drzwiowy lub nieszczelność uszczelki;
- problem ze sprężarką, jej sterownikiem albo szczelnym układem chłodniczym.
Jeżeli zamrażarka chłodzi, a temperatura w chłodziarce rośnie, szczególnie istotne są nawiew, oblodzenie parownika i praca wentylatora. Gdy obie komory są ciepłe mimo ciągłej pracy sprężarki, trzeba uwzględnić także usterkę układu chłodniczego, której wymiana modułu nie usunie.
Jak sprawdzić wiązki i połączenia elektroniki?
Przed demontażem odłącz lodówkę od sieci. Odczekaj, aż kondensatory w układzie zasilania się rozładują. Nie dotykaj pól lutowniczych ani części zasilacza tylko dlatego, że wtyczka została wyjęta chwilę wcześniej.
Oględziny
Po uzyskaniu dostępu sprawdź:
- czy wtyki są całkowicie wsunięte i zablokowane;
- czy styki nie są zaśniedziałe, zawilgocone lub nadpalone;
- czy przewód nie jest przecięty, przygnieciony albo naprężony;
- czy wiązka przechodząca przez zawias nie zmienia położenia w sposób mogący łamać żyły;
- czy na płycie nie ma pęknięć, śladów łuku elektrycznego, przegrzania lub korozji.
Ślad termiczny na płycie może wskazać obszar uszkodzenia, ale jego brak nie potwierdza sprawności modułu. Awarii mogą ulec elementy półprzewodnikowe, zasilacz lub oprogramowanie bez widocznych zmian.
Pomiar ciągłości przewodów
Ciągłość mierzy się przy urządzeniu odłączonym od zasilania i rozpiętych końcach badanej wiązki. Miernik ustaw na pomiar małej rezystancji lub test ciągłości, a sondy przyłóż do dwóch końców tej samej żyły zgodnie ze schematem konkretnego modelu.
- Niska, stabilna rezystancja oznacza, że żyła przewodzi w chwili pomiaru.
- Przerwa lub wynik zmieniający się podczas delikatnego poruszania drzwiami i wiązką wskazuje na uszkodzenie przewodu albo styku.
- Ciągłość między żyłami, które nie powinny być połączone, może oznaczać zwarcie lub uszkodzoną izolację.
Statyczny pomiar nie wyklucza pęknięcia pojawiającego się tylko przy określonym kącie otwarcia drzwi. Dlatego przy objawie zależnym od ruchu należy obserwować miernik podczas ostrożnego zginania dostępnego odcinka wiązki. Nie przebijaj izolacji przypadkowymi igłami w miejscu narażonym na wilgoć.
Czy czujnik może udawać awarię sterownika?
Tak. Moduł podejmuje decyzje na podstawie rezystancji czujników NTC. Jeżeli czujnik, złącze lub przewód ma przerwę albo zwarcie, sterownik może nie uruchamiać odpowiedniego odbiornika, pracować awaryjnie lub wyświetlić kod błędu.
Czujnik bada się po odłączeniu go od obwodu. Mierzy się rezystancję, temperaturę w miejscu czujnika i porównuje wynik z tabelą serwisową właściwą dla modelu. Następnie można kontrolowanie zmienić temperaturę czujnika i sprawdzić, czy rezystancja zmienia się płynnie.
Nie istnieje jedna prawidłowa rezystancja dla wszystkich czujników stosowanych w lodówkach LG. Wynik trzeba odnosić do typu elementu i temperatury. Płynna zmiana rezystancji potwierdza reakcję czujnika, ale nie wyklucza przesunięcia jego charakterystyki ani okresowej przerwy w przewodzie.
Jak potwierdza się uszkodzenie modułu sterującego?
Pewniejsza diagnoza wymaga ustalenia, czy moduł:
- otrzymuje prawidłowe zasilanie;
- dostaje wiarygodne sygnały z czujników i wyłączników;
- komunikuje się z panelem oraz płytami pomocniczymi;
- wystawia właściwy sygnał na odbiornik, gdy warunki wymagają jego uruchomienia;
- odbiera sygnał zwrotny, jeżeli dany wentylator, sterownik lub inny podzespół go generuje.
Przykładowo brak pracy wentylatora nie potwierdza awarii modułu. Najpierw trzeba sprawdzić, czy łopatki nie są zablokowane lodem, czy silnik i wiązka są sprawne oraz czy sterownik w danych warunkach powinien go uruchomić. Podobnie brak startu sprężarki może wynikać z jej zabezpieczenia, sterownika inwerterowego, przewodów albo usterki samej sprężarki.
Pomiary na pracującym urządzeniu mogą obejmować napięcie sieciowe oraz obwody sterowania sprężarki. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, schematu właściwego dla modelu i odpowiednich przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Nie wolno przykładać przypadkowego napięcia do złączy modułu ani mostkować zabezpieczeń. Kolory przewodów, numery pinów i napięcia różnią się między seriami. Test przyciskiem umieszczonym na płycie także nie jest uniwersalny — liczba naciśnięć może wymuszać pracę podzespołów lub odszranianie, dlatego bez instrukcji serwisowej konkretnego modelu nie należy go uruchamiać.
Dostęp do modułu i wymiana
W wielu lodówkach płyta główna znajduje się w osłoniętej komorze z tyłu lub na górze obudowy. Panel użytkownika może być zamontowany na drzwiach albo wewnątrz komory chłodziarki. Położenie i sposób otwierania osłon zależą od serii urządzenia.
Bezpieczna kolejność prac obejmuje zwykle:
- odłączenie lodówki od sieci i zabezpieczenie żywności;
- odsunięcie urządzenia bez naprężania przewodu zasilającego i przewodu wody;
- zdjęcie wyłącznie osłony wskazanej w dokumentacji modelu;
- wykonanie zdjęć wszystkich złączy i przebiegu przewodów;
- zwolnienie blokad wtyków — bez ciągnięcia za przewody;
- przełożenie mocowań i elementów izolacyjnych w taki sam sposób;
- sprawdzenie, czy żaden pin nie cofnął się w obudowie złącza;
- poprowadzenie wiązek tak, aby nie dotykały ostrych krawędzi, wentylatora ani gorących elementów.
Nie podważaj szklanego lub lakierowanego frontu panelu metalowym narzędziem bez znajomości rozmieszczenia zatrzasków. W niektórych wersjach wyświetlacz jest częścią większego zespołu, a w innych płytkę można oddzielić od maskownicy.
Po montażu sprawdź obsługę przycisków, alarm drzwi, oświetlenie i brak kodów komunikacji. Temperaturę w obu komorach kontroluj osobnym termometrem podczas kolejnych cykli pracy. Samo uruchomienie wyświetlacza nie oznacza jeszcze, że naprawa przywróciła prawidłowe chłodzenie.
Jak dobrać moduł lub wyświetlacz do lodówki LG?
Elektronikę dobiera się według zgodności katalogowej, a nie jedynie zdjęcia, układu złączy czy skróconej nazwy urządzenia. Przygotuj:
- pełny model lodówki LG;
- Product Code z tabliczki znamionowej;
- oznaczenie z etykiety starego modułu, na przykład numer rozpoczynający się od EBR lub EBZ;
- zdjęcie całej tabliczki znamionowej oraz etykiety płyty;
- informację, czy część jest płytą główną, panelem wyświetlacza, czy sterownikiem innego układu.
Ten sam model handlowy może występować w kilku wersjach produkcyjnych. Płyty o podobnym wyglądzie mogą różnić się obsługiwanymi czujnikami, sprężarką, wyposażeniem, złączami lub oprogramowaniem. Z kolei numer widoczny bezpośrednio na laminacie nie zawsze jest kompletnym numerem zamawianej części.
Nie należy zakładać, że każdy nowy moduł wymaga programowania ani że każdy jest gotowy do pracy bez konfiguracji. Zależy to od numeru części, wersji lodówki i sposobu dostarczania podzespołu. Przed zakupem potwierdź aktualny numer zamienny oraz ewentualne wymagania dotyczące konfiguracji.
Jeżeli diagnostyka wskazuje na inną grupę podzespołów, przejdź do pełnej kategorii części do lodówek LG. Do doboru elektroniki prześlij pełny model, Product Code oraz czytelne zdjęcia obu etykiet — samo podobieństwo płytek nie potwierdza zgodności.
FAQ — moduły sterujące i wyświetlacze do lodówek LG
Czy migający wyświetlacz oznacza uszkodzenie modułu?
Nie. Miganie może powodować chwilowe zakłócenie zasilania, wilgoć na panelu, luźne złącze, przerwany przewód albo awaria samego wyświetlacza. Jednorazowy reset pomaga rozpoznać błąd przejściowy, ale powracający objaw wymaga kontroli zasilania i połączeń.
Dlaczego wyświetlacz zmienia wygląd podczas otwierania drzwi?
Taki objaw silnie wskazuje na przewód lub złącze w rejonie zawiasu. Żyła może przewodzić przy zamkniętych drzwiach i tracić kontakt po zgięciu. Przed wymianą panelu warto wykonać oględziny oraz dynamiczny pomiar ciągłości wiązki.
Czy kod E CO wskazuje uszkodzoną płytę główną?
Nie rozstrzyga tego. Kod oznacza problem komunikacji między modułem głównym a panelem. Przyczyną może być jedna z płyt, ale również rozłączone złącze albo przerwana wiązka. Najpierw sprawdza się połączenia i przewody.
Czy można sprawdzić moduł zwykłym multimetrem?
Multimetr pozwala skontrolować ciągłość przewodów, czujniki, część elementów i wybrane napięcia, lecz nie potwierdza całej sprawności mikroprocesora, oprogramowania ani zachowania płyty pod obciążeniem. Pomiary napięć w pracującej lodówce są przeznaczone dla przygotowanego technika.
Czy po wymianie modułu lodówka od razu osiągnie zadaną temperaturę?
Nie. Urządzenie potrzebuje czasu na schłodzenie komór, a wartość na wyświetlaczu jest zwykle temperaturą zadaną. Po naprawie obserwuj pracę sprężarki i wentylatorów oraz mierz temperaturę niezależnym termometrem.
Czy numer EBR ze starej płyty wystarczy do zakupu?
Jest ważną wskazówką, ale zgodność należy potwierdzić również pełnym modelem i Product Code lodówki. Trzeba uwzględnić aktualne numery zamienne, wersję elektroniki i ewentualne wymagania konfiguracyjne.
