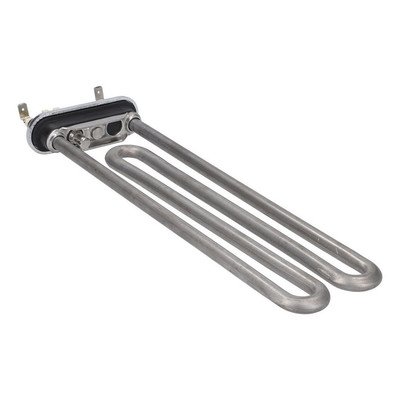

Grzałki do pralek i pralko-suszarek LG
Grzałki do pralek i pralko-suszarek LG podgrzewają wodę podczas prania, a w wybranych konstrukcjach występują obok oddzielnych elementów suszenia lub pary. Brak grzania, błąd tE albo zadziałanie różnicówki nie przesądzają jednak o awarii samej grzałki. Przed zakupem warto sprawdzić element grzejny, czujnik NTC i wiązkę, a zgodność potwierdzić pełnym modelem oraz Product Code urządzenia.
Kiedy podejrzewać grzałkę w pralce LG?
Uszkodzony element grzejny może powodować pranie bez podgrzewania wody, zatrzymanie programu, błąd związany z temperaturą albo zadziałanie zabezpieczenia elektrycznego. Żaden z tych objawów nie stanowi jednak samodzielnego potwierdzenia, że trzeba kupić nową grzałkę.
Zimne ubrania wyjęte po zakończeniu programu nie są miarodajnym testem. Płukanie odbywa się zimną wodą, a urządzenie może dodatkowo obniżyć temperaturę przed odpompowaniem. Również szyba drzwi nie musi być wyraźnie ciepła, zwłaszcza przy programie oszczędnym, niskiej temperaturze, niewielkiej ilości wody lub dobrej izolacji zbiornika.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Pralka nie podgrzewa wody | przerwana grzałka, uszkodzony NTC, wiązka, złącze lub sterowanie | rezystancję grzałki, charakterystykę NTC i ciągłość przewodów | prawidłowa rezystancja elementu grzejnego wyklucza przerwę, ale nie potwierdza zasilania ani dobrej izolacji |
| Program trwa długo lub zatrzymuje się podczas prania | brak oczekiwanego wzrostu temperatury, błąd czujnika, problem z poziomem wody lub odpływem | zapisany kod, odpompowanie, NTC i obwód grzania | nie należy wymieniać grzałki, dopóki nie zostanie odróżniony problem grzania od problemu napełniania lub odpływu |
| Wyłącznik różnicowoprądowy przerywa pracę | upływność grzałki, przewodów, filtra sieciowego, silnika lub innego podzespołu | rezystancję izolacji i moment wystąpienia usterki | poprawna ciągłość spirali nie wyklucza przebicia grzałki do jej metalowego płaszcza |
| Pojawia się tE | grzałka, NTC, połączenia albo układ sterowania temperaturą | oba elementy i całą drogę przewodów do modułu | kod wskazuje obszar układu grzania i pomiaru temperatury, a nie gotową listę zakupową |
| Pralko-suszarka pierze w zimnej wodzie, ale suszy | grzałka prania, jej NTC, wiązka lub sterowanie | odróżnić grzałkę zbiornika od grzałki kanału suszenia | działające suszenie nie potwierdza sprawności elementu podgrzewającego wodę |
Jak sprawdzić grzałkę do pralki LG multimetrem?
Przed pomiarami wyjmij wtyczkę z gniazda, zakręć wodę i usuń wodę pozostałą w urządzeniu. Samo wyłączenie pralki przyciskiem nie odłącza jej od sieci. Po odsłonięciu grzałki sfotografuj połączenia, a następnie zdejmij z jej zacisków oba przewody zasilające. Pomiar wykonany przy podłączonej wiązce może obejmować inne elementy obwodu i prowadzić do błędnej diagnozy.
Pomiar spirali grzejnej
Ustaw multimetr na pomiar rezystancji i przyłóż sondy do dwóch zacisków zasilających grzałkę:
- wskazanie OL, nieskończoności lub brak ciągłości oznacza przerwany element grzejny;
- wartość bliska zeru może wskazywać zwarcie albo nieprawidłowy pomiar;
- wartość rzędu kilkudziesięciu omów jest typowa dla wielu grzałek pralek, ale musi być porównana z mocą, napięciem i dokumentacją konkretnego wykonania.
Dla przykładu w jednej rodzinie pralko-suszarek LG serwisowa wartość grzałki prania 2000 W wynosi 24,5–28,5 Ω. Nie jest to uniwersalna norma dla wszystkich pralek LG: w tej kategorii występują elementy o różnej mocy i konstrukcji. Orientacyjną kontrolę umożliwia zależność R = U² / P, lecz oznaczenie starej części i dane serwisowe urządzenia mają pierwszeństwo.
Taki pomiar sprawdza głównie, czy spirala nie jest przerwana. Nie potwierdza, że grzałka ma prawidłową izolację, nie przerywa po rozgrzaniu i rzeczywiście otrzymuje zasilanie podczas programu.
Sprawdzenie przebicia do metalowego płaszcza
Zmierz rezystancję między każdym zaciskiem zasilającym a metalowym płaszczem lub zaciskiem ochronnym grzałki. Niska albo niestabilna rezystancja oznacza uszkodzenie izolacji i kwalifikuje element do wymiany. Zwykły multimetr pokazujący OL nie zawsze wykryje upływność ujawniającą się dopiero przy wyższym napięciu, wilgoci lub nagrzaniu.
Miary rezystancji izolacji odpowiednim napięciem probierczym powinien dokonać technik posiadający miernik izolacji i umiejętność bezpiecznego odłączenia badanego obwodu. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Grzałka jest sprawna, ale pralka nadal nie grzeje
Jeśli rezystancja elementu grzejnego jest zgodna z właściwą dokumentacją, sprawdzanie należy kontynuować zamiast wymieniać część na próbę.
Czujnik temperatury NTC
W wielu grzałkach LG znajduje się gniazdo czujnika NTC, a w części wykonań czujnik jest sprzedawany razem z grzałką. Termistor NTC zmniejsza rezystancję wraz ze wzrostem temperatury. Pomiar wykonuje się po odłączeniu jego osobnego złącza, przy znanej i ustabilizowanej temperaturze.
Brak przejścia, zwarcie, skokowe zmiany wskazania przy poruszaniu przewodem albo wynik niezgodny z tabelą konkretnego modelu mogą wskazywać na uszkodzenie czujnika lub połączeń. Sam fakt, że rezystancja zmienia się po ogrzaniu czujnika, nie potwierdza jeszcze prawidłowej kalibracji. Odpowiednie części znajdziesz w kategorii termostaty i czujniki temperatury NTC do pralki LG.
Złącza i wiązka przewodów
Obejrzyj konektory pod kątem luzu, przegrzania, śniedzi i nadtopienia izolacji. Następnie, przy urządzeniu całkowicie odłączonym od zasilania, sprawdź ciągłość przewodów między grzałką a modułem. Pomocne jest porównanie rezystancji zmierzonej bezpośrednio na grzałce z wynikiem uzyskanym od strony odłączonego złącza modułu. Wyraźna różnica może ujawnić uszkodzony przewód lub styk.
W pralko-suszarkach przewody mogą przebiegać w pobliżu ruchomego zbiornika i przeciwwag, dlatego trzeba szukać także przetarć oraz miejsc naprężonych przez drgania. Naprawa jednego pękniętego przewodu bez ustalenia przyczyny jego uszkodzenia może doprowadzić do ponownej awarii.
Sterowanie grzałką
Jeżeli grzałka, NTC i wiązka są sprawne, pozostaje sprawdzenie warunków załączenia grzania oraz obwodu wykonawczego na module. W zależności od konstrukcji moduł może nie uruchomić grzałki, gdy nie otrzymuje prawidłowej informacji o temperaturze lub poziomie wody.
Pomiar napięcia na pracującej pralce wykonuje się pomiędzy dwoma zaciskami grzałki w potwierdzonej fazie grzania. Pomiar względem obudowy nie odpowiada na pytanie, czy na elemencie występuje właściwa różnica potencjałów. Brak napięcia przy spełnionych warunkach grzania kieruje diagnostykę ku wiązce i modułowi sterującemu pralki LG, a nie ku kolejnej grzałce.
Pomiary w pracującym urządzeniu odbywają się przy napięciu sieciowym i są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Nie wolno dotykać odsłoniętych złączy, omijać zabezpieczeń ani uruchamiać pralki z niezabezpieczonymi przewodami.
Grzałka prania a grzałka suszenia lub pary
W pralko-suszarce LG mogą znajdować się odrębne elementy grzejne:
- grzałka w dolnej części zbiornika podgrzewa wodę podczas prania;
- grzałka kanału suszenia ogrzewa przepływające powietrze;
- wybrane konstrukcje mogą mieć dodatkowy układ pary.
Nie należy dobierać części wyłącznie na podstawie słowa „grzałka”. Gdy suszenie działa, ale pranie odbywa się bez podgrzewania wody, w pierwszej kolejności diagnozuje się obwód grzałki zbiornika. Jeżeli pranie działa prawidłowo, lecz ubrania pozostają zimne i mokre podczas suszenia, sprawdzenia wymaga układ suszący, w tym przepływ powietrza, wentylator, zabezpieczenia termiczne i właściwa grzałka.
Dostęp i wymiana grzałki w pralce LG
Grzałka prania znajduje się przy dolnej części zbiornika, ale strona dostępu nie jest jednakowa we wszystkich pralkach i pralko-suszarkach LG. W części urządzeń wystarczy zdjąć tylną osłonę, natomiast inne wymagają demontażu górnego panelu, panelu sterowania, obejmy fartucha i przedniej ściany. Przed rozpoczęciem prac należy ustalić położenie grzałki na podstawie konstrukcji konkretnego modelu — nie warto demontować przeciwnej strony urządzenia na próbę.
Typowa kolejność wymiany wygląda następująco:
- Odłącz pralkę od zasilania, zakręć dopływ wody i opróżnij układ odpływowy.
- Zdejmij osłony wymagane w danym modelu i sfotografuj ułożenie przewodów.
- Odłącz przewody zasilające, przewód ochronny oraz złącze NTC.
- Poluzuj centralną nakrętkę mocującą, ale nie zdejmuj jej od razu całkowicie. Wciśnięcie trzpienia do środka zwalnia nacisk na gumową uszczelkę.
- Wyjmuj kołnierz równomiernie, bez wyginania krawędzi zbiornika. Kamień może utrudniać wysunięcie starego elementu.
- Oczyść gniazdo z luźnych osadów i sprawdź, czy w zbiorniku nie pozostały przedmioty, które uszkodziły starą grzałkę.
- Wsuń nowy element w wewnętrzne prowadzenie lub uchwyt przy dnie zbiornika. Grzałka zamontowana nad uchwytem może ocierać o bęben.
- Ustaw uszczelkę płasko i dokręcaj mocowanie stopniowo. Zbyt słabe dociśnięcie grozi przeciekiem, a nadmierne może zdeformować gumę lub kołnierz.
- Podłącz przewody zgodnie ze zdjęciem, zamontuj obudowę i przeprowadź próbę napełnienia. Najpierw sprawdź szczelność połączenia, a następnie wykonaj kontrolowany program z grzaniem.
Nie zaleca się prostowania, lutowania ani uszczelniania przepalonej grzałki. Uszkodzony element pracuje bezpośrednio w wodzie, dlatego bezpiecznym sposobem naprawy jest wymiana kompletnej, zgodnej części. Sprawdź również gniazdo i przewody — nowa grzałka nie usunie przyczyny, jeśli poprzednia została uszkodzona przez obcy przedmiot, luźny konektor albo nieprawidłowe sterowanie.
Jak dobrać grzałkę do pralki lub pralko-suszarki LG?
Podobny kształt i takie samo złącze nie wystarczają do potwierdzenia zgodności. Dwa urządzenia o zbliżonej nazwie handlowej mogą mieć inne zbiorniki, czujniki lub warianty instalacji.
Przy doborze porównaj:
- pełny model oraz Product Code z tabliczki znamionowej LG;
- numer części odczytany ze starej grzałki, jeśli jest widoczny;
- przeznaczenie: podgrzewanie wody, suszenie albo układ pary;
- napięcie i moc znamionową;
- długość części zanurzonej w zbiorniku oraz kształt rurki;
- szerokość kołnierza, uszczelkę i sposób mocowania;
- położenie oraz rodzaj zacisków elektrycznych;
- obecność gniazda NTC i informację, czy czujnik jest dołączony, czy trzeba przełożyć zgodny czujnik ze starej części.
Mocniejsza grzałka nie jest ulepszeniem. Zmiana mocy wpływa na pobór prądu, czas nagrzewania i pracę sterowania, dlatego trzeba stosować wariant przewidziany katalogowo dla urządzenia. Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej, starej grzałki z obu stron i jej złączy. Pozostałe grupy podzespołów są dostępne w kategorii części do pralek i pralko-suszarek LG.
FAQ – grzałki do pralek LG
Czy zimna szyba drzwi oznacza uszkodzoną grzałkę?
Nie. Temperatura szyby zależy od programu, ilości wody, fazy cyklu i konstrukcji drzwi. Po płukaniu ubrania oraz odpompowywana woda mogą być zimne mimo prawidłowego grzania. Wiarygodniejsza jest diagnostyka grzałki, NTC, wiązki i rzeczywistego przebiegu programu.
Ile omów powinna mieć grzałka pralki LG?
Nie ma jednej wartości dla wszystkich modeli. W wielu wykonaniach wynik wynosi kilkadziesiąt omów; przykładowa dokumentacja grzałki prania 2000 W podaje 24,5–28,5 Ω. Wynik trzeba porównać z mocą i dokumentacją konkretnego modelu, a osobno sprawdzić izolację względem metalowego płaszcza.
Czy błąd tE oznacza konieczność wymiany grzałki?
Nie. Kod tE dotyczy układu temperatury i może być związany z elementem grzejnym, czujnikiem NTC, złączami, wiązką albo sterowaniem. Zakup części ma sens dopiero po ustaleniu, który element nie przechodzi właściwego testu.
Dlaczego pralka wybija różnicówkę, choć grzałka ma ciągłość?
Ciągłość potwierdza jedynie, że spirala nie jest przerwana. Grzałka może równocześnie mieć upływność do metalowego płaszcza, ujawniającą się pod napięciem, po zawilgoceniu lub rozgrzaniu. Do rozstrzygającego sprawdzenia może być potrzebny miernik rezystancji izolacji.
Czy można przełożyć NTC ze starej grzałki?
Tylko jeśli nowa grzałka ma odpowiednie gniazdo, a czujnik jest sprawny i katalogowo zgodny z urządzeniem. Nie należy dobierać NTC wyłącznie według średnicy lub wyglądu, ponieważ jego charakterystyka rezystancji wpływa na odczyt temperatury.
Czy grzałka pralko-suszarki odpowiada również za suszenie?
Nie musi. W wielu pralko-suszarkach grzałka zbiornika podgrzewa wodę, a oddzielny element w kanale powietrznym realizuje suszenie. Przed zakupem trzeba ustalić, która funkcja nie działa i do którego układu należy oglądana część.
