Programatory, moduły sterujące i wyświetlacze do pralki LG
Moduł sterujący, programator lub wyświetlacz pralki LG może powodować brak reakcji, zatrzymywanie programu albo błędne działanie panelu. Przed zakupem sprawdź zasilanie, wiązki, blokadę drzwi i oznaczenia z tabliczki znamionowej oraz porównaj numer części z konkretnym wariantem urządzenia.

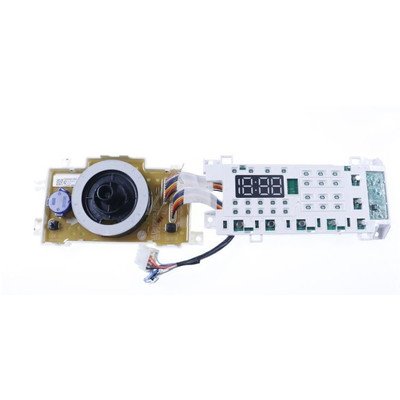

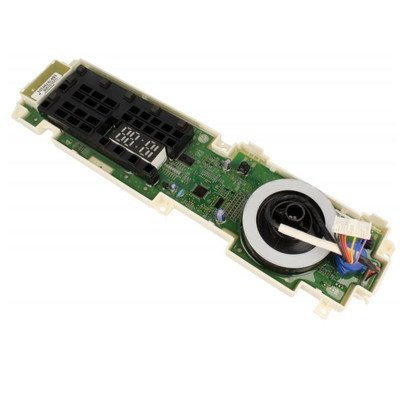

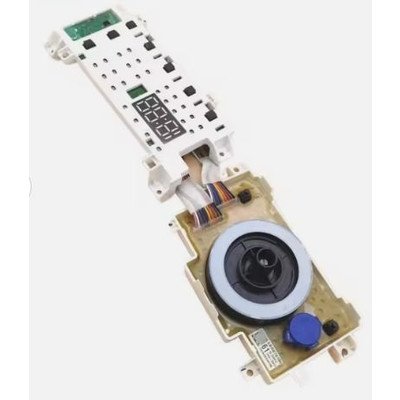

Jak rozróżnić elementy elektroniki pralki LG
Określenia „programator” i „moduł sterujący” bywają używane zamiennie, ale w pralce LG mogą oznaczać różne części:
- moduł główny steruje zasilaniem, silnikiem, pompą, grzałką, zaworami, blokadą drzwi i komunikacją z pozostałymi układami;
- moduł wyświetlacza lub panelu obsługuje przyciski, pokrętło, kontrolki i prezentuje czas, ustawienia oraz komunikaty;
- moduł sterowania silnika może być osobną płytą, szczególnie w urządzeniach z napędem Inverter Direct Drive;
- programator może oznaczać panel wyboru programu albo kompletny zespół elektroniczny — dlatego sama nazwa handlowa nie wystarcza do identyfikacji części.
Awaria wyświetlacza nie musi oznaczać uszkodzenia całego modułu głównego. Z kolei sprawny ekran nie dowodzi, że płyta główna prawidłowo steruje silnikiem, grzałką czy pompą.
Objaw nie wskazuje jeszcze konkretnej części
Pralka LG nie reaguje i nie świeci wyświetlacz
Najpierw wyklucz przyczyny znajdujące się przed elektroniką:
- sprawdź gniazdo innym urządzeniem i upewnij się, że nie zadziałało zabezpieczenie instalacji;
- obejrzyj przewód zasilający, wtyczkę oraz filtr przeciwzakłóceniowy, jeśli występuje jako osobny element;
- po odłączeniu urządzenia od sieci skontroluj, czy złącza zasilania i wiązki nie są luźne, nadpalone albo zawilgocone;
- obejrzyj moduł przez otwory dostępne po zdjęciu właściwej osłony — ślady zwęglenia, pęknięcia elementów lub wyciek elektrolitu są wskazówką, ale ich brak nie potwierdza sprawności elektroniki.
Jeśli zasilanie dochodzi do modułu, a pralka nadal nie uruchamia panelu, możliwa jest usterka zasilacza modułu głównego, samego panelu, przewodu komunikacyjnego albo połączenia między płytami. Nie należy od razu kupować wyświetlacza tylko dlatego, że ekran jest ciemny.
Wyświetlacz działa, ale pralka nie rozpoczyna programu
W tym przypadku sprawdź kolejno:
- czy drzwi domykają się mechanicznie i czy pojawia się sygnał blokady;
- czy blokada drzwi, jej przewody i złącze nie są uszkodzone;
- czy przyciski i pokrętło faktycznie zmieniają ustawienia;
- czy w pamięci urządzenia nie ma komunikatu lub kodu błędu;
- czy pralka ma dopływ wody i czy nie pozostaje w stanie oczekiwania na sygnał z hydrostatu;
- czy pompa odpływowa nie jest zablokowana i czy urządzenie nie zatrzymuje programu po niewykonaniu odpompowania.
Brak startu może wynikać z blokady drzwi, pompy, elektrozaworu, hydrostatu, wiązki albo zasilania wykonawczego, a nie z uszkodzenia panelu. Jeżeli przyciski reagują, lecz program zatrzymuje się po określonym etapie, większe znaczenie ma ustalenie, którego podzespołu sterownik nie otrzymał lub nie potrafił uruchomić.
Program zatrzymuje się, nie wiruje albo wykonuje tylko część cyklu
Przed podejrzeniem modułu sprawdź prostsze przyczyny zależne od objawu:
- brak wirowania może wynikać z niewypompowanej wody, zatkanego filtra, problemu z pompą, niewyważenia wsadu albo usterki napędu;
- zatrzymanie podczas grzania może wskazywać na grzałkę, czujnik temperatury, przewody lub obwód wykonawczy modułu;
- brak obrotów w jednym kierunku może wiązać się z elementem mocy na module, przewodami, silnikiem lub czujnikiem położenia;
- zapętlenie programu może być skutkiem braku potwierdzenia temperatury, poziomu wody, odpompowania, blokady drzwi albo komunikacji między płytami.
Dopiero gdy podzespół wykonawczy, jego przewody i warunki pracy są potwierdzone, podejrzenie można zawęzić do wyjścia sterującego modułu. Wymiana płyty „na próbę” bez takiej kontroli może doprowadzić do uszkodzenia nowej części przez zwarcie w grzałce, pompie, silniku lub wiązce.
Jak sprawdzać moduł i wyświetlacz
Kontrola bez zasilania
Po odłączeniu pralki od sieci i odczekaniu czasu wymaganego przez procedurę producenta można wykonać oględziny oraz sprawdzić:
- osadzenie wtyczek i zatrzasków złączy;
- ślady przegrzania, korozji, wilgoci lub zalania;
- pęknięte luty przy przekaźnikach, złączach i elementach mocy;
- ciągłość przewodów między panelem, modułem głównym i podzespołem wykonawczym;
- zwarcie lub przerwę w kontrolowanym obwodzie, jeśli schemat urządzenia wskazuje właściwe punkty pomiarowe.
Pomiar ciągłości przewodu nie potwierdza jego prawidłowej pracy pod obciążeniem. Z kolei pomiar rezystancji elementu wykonawczego może wykazać zwarcie lub przerwę, ale nie dowodzi, że moduł prawidłowo podaje sygnał sterujący.
Pomiar napięć
Pomiar napięcia sieciowego, napięć zasilacza modułu lub sygnałów komunikacyjnych wymaga schematu konkretnego modelu, odpowiedniego miernika i doświadczenia w pracy przy urządzeniach pod napięciem. Nie ma jednej uniwersalnej wartości napięcia ani jednego układu pinów dla wszystkich pralek LG.
Pomiary pod napięciem oraz ingerencja w obwody zasilania powinny być wykonywane przez wykwalifikowanego serwisanta z użyciem właściwych zabezpieczeń. Nie wolno dotykać końcówkami miernika przypadkowych pinów, zwierać styków ani mostkować blokady drzwi. Jeżeli nie masz schematu dla danego modelu, ogranicz diagnostykę do oględzin i pomiarów wykonywanych po odłączeniu urządzenia.
Kody błędów
Kod błędu jest informacją o wykrytym warunku, a nie automatycznym wskazaniem części do zakupu. W zależności od rodziny urządzenia ten sam obszar problemu może dotyczyć przewodów, blokady, czujnika, podzespołu wykonawczego, panelu albo modułu głównego. Znaczenie kodu trzeba odczytać dla dokładnego modelu i porównać z objawem oraz wynikiem kontroli.
Dostęp do modułu i wyświetlacza
W pralkach LG moduł główny może znajdować się przy dolnej lub tylnej części obudowy, natomiast panel z wyświetlaczem jest zwykle zamocowany za przednią maskownicą. Układ różni się między rodzinami pralek i pralko-suszarek, dlatego nie należy przenosić kolejności demontażu z innego modelu.
Typowa bezpieczna kolejność prac obejmuje:
- odłączenie wtyczki, zamknięcie dopływu wody i zabezpieczenie urządzenia przed przypadkowym uruchomieniem;
- wykonanie zdjęć położenia przewodów i oznaczenie złączy przed ich odpięciem;
- zdjęcie tylko tych osłon, które wskazuje dokumentacja lub konstrukcja danego modelu;
- zwolnienie zatrzasków i mocowań bez ciągnięcia za przewody;
- wyjęcie modułu razem z jego wspornikiem, jeśli płyta jest osłonięta ramką lub obudową;
- sprawdzenie, czy nowa część ma identyczne złącza, mocowania i oznaczenia przed zamontowaniem.
Niektóre moduły LG są zabezpieczone żelem lub masą ochronną. Utrudnia ona pomiary i naprawę płytki, a mechaniczne usuwanie jej może uszkodzić ścieżki, elementy oraz izolację. Naprawa przekaźnika, triaka lub zasilacza na takiej płycie jest pracą dla elektronika znającego konstrukcję konkretnego modułu; wymiana przypadkowego elementu bez ustalenia przyczyny zwarcia nie jest właściwą naprawą.
Po montażu sprawdź, czy wszystkie złącza są zablokowane, przewody nie zostały przyciśnięte obudową, a panel nie jest naprężony. Uruchomienie testowe należy przeprowadzić bez wsadu, zgodnie z procedurą przewidzianą dla modelu, i obserwować blokadę drzwi, pobór wody, odpompowanie, obrót bębna oraz komunikację wyświetlacza.
Jak dobrać moduł sterujący lub wyświetlacz LG
Elektronikę dobiera się po pełnych danych pralki i numerze części, nie po podobnym wyglądzie ani samym złączu. Dwa moduły mogą mieć taką samą obudowę i wtyczki, ale różnić się oprogramowaniem, konfiguracją, obsługiwanymi funkcjami, wersją silnika albo przeznaczeniem do pralki lub pralko-suszarki.
Przy zamówieniu przygotuj:
- pełny model pralki LG z tabliczki znamionowej;
- Product Code, jeśli znajduje się na tabliczce lub dokumentacji urządzenia;
- numer katalogowy z uszkodzonego modułu, na przykład oznaczenie zaczynające się od EBR albo CSP;
- zdjęcia obu stron części, złączy i etykiet, jeżeli oznaczenie jest nieczytelne;
- informację, czy chodzi o moduł główny, sterowanie silnika, panel czy sam wyświetlacz.
W pralkach ładowanych od frontu tabliczka znamionowa LG jest często umieszczona za drzwiami, przy otworze bębna; w innych konstrukcjach może znajdować się z tyłu, pod pokrywą lub na bocznej ściance. Sprawdź pełny zapis, łącznie z końcówkami i znakami rozdzielającymi. Skrócony model może nie identyfikować wariantu technicznego.
Przed zakupem porównaj numer części, wersję wykonania, rozmieszczenie złączy, mocowania oraz informację, czy moduł wymaga konfiguracji lub programowania. Nie każdy moduł jest wymienny bez dodatkowej procedury i nie każdy zamiennik będzie zgodny tylko dlatego, że pasuje mechanicznie.
Wymiana czy naprawa modułu?
Naprawa płyty może mieć sens, gdy uszkodzenie ogranicza się do wymiennego elementu, na przykład przekaźnika, złącza lub fragmentu toru zasilania, a przyczyna awarii została ustalona. Przy modułach zalanych żelem, uszkodzonym procesorze, przepalonych wielowarstwowych ścieżkach lub nieznanej historii zwarcia bezpieczniejsza może być wymiana kompletnego, potwierdzonego modułu.
Po wymianie trzeba sprawdzić także podzespoły, które mogły doprowadzić do uszkodzenia płyty. Przykładowo zwarcie grzałki, pompy, silnika albo wiązki może ponownie uszkodzić elektronikę. Nie należy trwale zwierać zabezpieczeń ani uruchamiać pralki z odłączonymi elementami tylko po to, aby ominąć błąd.
FAQ
Czy brak obrazu na wyświetlaczu oznacza uszkodzenie wyświetlacza?
Nie. Przyczyną może być brak zasilania, przewód, złącze, moduł główny, zasilacz elektroniczny albo komunikacja między płytami. Najpierw trzeba ustalić, czy panel otrzymuje właściwe zasilanie zgodnie ze schematem danego modelu.
Czy pralka LG z działającym wyświetlaczem ma sprawny moduł sterujący?
Nie. Wyświetlacz może działać, gdy uszkodzone jest wyjście sterujące pompą, silnikiem, grzałką lub zaworem. Objaw trzeba powiązać z etapem programu i sprawdzić podzespół wykonawczy oraz jego przewody.
Czy można dobrać moduł tylko po modelu pralki LG?
Model jest potrzebny, ale przy elektronice może nie wystarczyć. Należy porównać pełny model, Product Code, numer z płytki oraz wariant urządzenia. Najbezpieczniej przekazać zdjęcie tabliczki znamionowej i etykiety modułu.
Czy kod błędu oznacza konieczność wymiany modułu?
Nie. Kod wskazuje obszar wykrytej nieprawidłowości, ale przyczyną może być również przewód, czujnik, blokada, pompa, grzałka lub silnik. Interpretacja zależy od dokładnej rodziny i wersji pralki LG.
Czy moduł LG można naprawić zamiast wymienić?
Czasami tak, ale zależy to od rodzaju uszkodzenia, konstrukcji płytki i dostępności elementów. Płyty zabezpieczone żelem są trudniejsze w naprawie, a wymiana elementu bez usunięcia przyczyny zwarcia może spowodować kolejną awarię.
Co przygotować przed doborem części?
Przygotuj pełne oznaczenie z tabliczki znamionowej, numer z uszkodzonego modułu, zdjęcia złączy oraz dokładny opis objawu. Zapisz również, na którym etapie program się zatrzymuje i czy pojawia się kod błędu.
