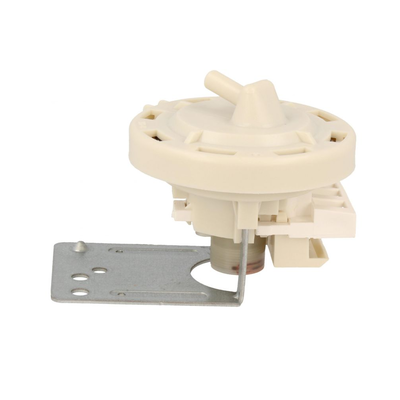

Hydrostaty i czujniki poziomu wody do pralki LG
Hydrostat lub elektroniczny czujnik poziomu wody przekazuje modułowi pralki LG informację o napełnieniu zbiornika. Jego usterkę może sugerować błąd PE, przepełnianie, brak poboru wody albo niedopuszczanie wirowania. Przed wymianą sprawdź jednak wężyk ciśnieniowy, komorę powietrzną i przewody. Część dobieraj według pełnego modelu oraz Product Code z tabliczki znamionowej.
Jak hydrostat kontroluje poziom wody w pralce LG?
W wielu pralkach LG stosowany jest elektroniczny czujnik ciśnienia, a nie klasyczny hydrostat mechaniczny ze stykami. Czujnik jest połączony cienkim wężykiem z komorą powietrzną przy zbiorniku. Wzrost poziomu wody spręża powietrze w układzie, a czujnik przetwarza zmianę ciśnienia na sygnał odczytywany przez moduł sterujący.
Na podstawie tego sygnału elektronika decyduje między innymi o zamknięciu elektrozaworów, rozpoczęciu prania, załączeniu grzania oraz dopuszczeniu wirowania po odpompowaniu wody. Nieprawidłowy odczyt nie oznacza jednak automatycznie uszkodzenia samego hydrostatu. Tak samo zachowują się urządzenia z zatkanym kubkiem hydrostatu, nieszczelnym wężykiem, uszkodzoną wiązką albo usterką wejścia pomiarowego modułu.
Objawy usterki czujnika poziomu wody
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić? |
| Błąd PE | czujnik, wężyk, komora powietrzna, złącze, przewody lub moduł | skontroluj cały tor pomiarowy; sam kod nie wskazuje części do wymiany |
| Pralka pobiera za dużo wody | błędny odczyt poziomu, zatkana komora, nieszczelny wężyk, elektrozawór przepuszczający mechanicznie | jeżeli woda napływa również przy wyłączonej i odłączonej pralce, podejrzany jest elektrozawór |
| Pralka nie pobiera wody | czujnik zgłasza pozornie pełny zbiornik, zamknięty zawór, słabe ciśnienie, zabrudzone sitko lub niesprawny elektrozawór | najpierw sprawdź dopływ i sitka; przy prawidłowym dopływie przejdź do układu hydrostatu |
| Pompa pracuje bez przerwy | elektronika odczytuje obecność wody, wystąpiło przepełnienie albo uszkodzone jest sterowanie pompy | opróżnij zbiornik i sprawdź, czy układ ciśnieniowy wraca do stanu „pusto” |
| Brak wirowania mimo odpompowania | niedrożny odpływ, pompa, cofanie się wody lub błędny sygnał poziomu | sprawdź rzeczywistą ilość wody, filtr, odpływ i wężyk hydrostatu przed wymianą czujnika |
| Zatrzymywanie programu | pralka nie otrzymuje oczekiwanej informacji o napełnieniu lub opróżnieniu | istotny jest etap zatrzymania: podczas poboru sprawdzaj dopływ, a przed wirowaniem przede wszystkim odpływ |
Przy problemach z pobieraniem wody warto równolegle skontrolować elektrozawory do pralek LG. Jeśli woda pozostaje w zbiorniku, zacznij od filtra, instalacji odpływowej oraz pompy odpływowej, zamiast wymieniać hydrostat na podstawie samego objawu.
Co oznaczają błędy PE, FE, IE i OE?
- PE jest w pralkach LG błędem obwodu czujnika ciśnienia lub nieprawidłowego odczytu poziomu. Należy sprawdzić czujnik, jego złącze, wiązkę, wężyk, komorę powietrzną i moduł.
- FE oznacza wykrycie przepełnienia. Przyczyną może być błędny pomiar poziomu, ale również elektrozawór, który nie odcina dopływu wody.
- IE dotyczy zbyt wolnego albo niewystarczającego napełniania. Najpierw sprawdza się zawór instalacji, ciśnienie, wąż dopływowy, sitka i elektrozawory. Hydrostat jest tylko jedną z dalszych możliwości.
- OE wskazuje problem z odpompowaniem. Niedrożny filtr, wąż lub pompa są bardziej bezpośrednimi podejrzeniami, jednak zabrudzona komora hydrostatu może sprawić, że sterownik nadal „widzi” wodę po jej usunięciu.
Znaczenie i sposób prezentacji kodów mogą różnić się między seriami pralek i pralko-suszarek LG. Kod traktuj jako wskazanie obszaru diagnostyki, a nie numer części do zamówienia.
Jak sprawdzić wężyk i komorę hydrostatu?
Przed demontażem odłącz pralkę od zasilania, zakręć dopływ i usuń wodę przez procedurę awaryjnego opróżniania właściwą dla modelu. W pralce ładowanej od frontu czujnik bywa dostępny po zdjęciu górnego blatu, zwykle w górnej części obudowy. W innych konstrukcjach jego położenie i sposób mocowania mogą być inne.
- Zrób zdjęcie ułożenia przewodów i wężyka.
- Sprawdź, czy rurka nie zsunęła się z króćca, nie jest załamana, przetarta albo pęknięta.
- Obejrzyj złącze czujnika i wiązkę. Szukaj wysuniętych pinów, korozji, wilgoci i uszkodzonej izolacji.
- Po całkowitym opróżnieniu zbiornika odłącz wężyk od czujnika, chwytając za jego końcówkę, a nie ciągnąc za środkową część. Nie złam cienkiego króćca.
- Sprawdź drożność rurki oraz komory powietrznej. Osad z detergentów może zatrzymywać ciśnienie i powodować fałszywy odczyt nawet przy sprawnym czujniku.
Nie przedmuchuj elektronicznego czujnika bezpośrednio dużym ciśnieniem. Brak charakterystycznego kliknięcia nie świadczy o awarii, ponieważ elektroniczne hydrostaty LG nie muszą mieć przełączanych styków. Nie reguluj również elementów obudowy czujnika, jeśli nie przewiduje tego dokumentacja danego wykonania.
Jeżeli konieczna jest wymiana samej rurki, wybierz właściwy wąż hydrostatu lub przewód wewnętrzny pralki LG. Wężyk musi mieć odpowiednią długość, średnicę, szczelne zakończenia i trasę chroniącą go przed zgnieceniem oraz ocieraniem o zbiornik.
Czy hydrostat LG można sprawdzić multimetrem?
Podstawowy pomiar wykonuje się przy odłączonym zasilaniu, wypiętej wtyczce czujnika i zgodnie z pinoutem właściwym dla konkretnej rodziny urządzeń. W dokumentacji niektórych pralek LG podano około 21–23 Ω z tolerancją ±10% między wskazanymi skrajnymi pinami. Zakres ten nie jest uniwersalną specyfikacją wszystkich hydrostatów LG i nie należy przenosić go na czujnik o innym numerze części lub innym układzie wyprowadzeń.
- przerwa w obwodzie albo wynik wyraźnie poza zakresem przewidzianym dla danej części może potwierdzić jej uszkodzenie;
- prawidłowa rezystancja potwierdza jedynie ciągłość określonego obwodu wewnętrznego;
- taki pomiar nie sprawdza, czy sygnał zmienia się prawidłowo wraz z ciśnieniem ani czy moduł poprawnie go odbiera.
W wielu modelach dokładniejsza diagnostyka polega na odczycie częstotliwości sygnału poziomu w trybie serwisowym albo oscyloskopem. Kombinacje przycisków, częstotliwości graniczne i punkty pomiarowe różnią się między seriami, dlatego nie wolno stosować procedury z przypadkowego modelu.
Opisane pomiary sygnału przy działającym urządzeniu wymagają odpowiednich kwalifikacji, doświadczenia, dokumentacji serwisowej i przyrządów pomiarowych. Nie są przeznaczone do wykonania przez osobę bez przygotowania, ponieważ na module występują niebezpieczne napięcia.
Jak wymienić czujnik poziomu wody?
Po odłączeniu pralki od zasilania i opróżnieniu zbiornika uzyskaj dostęp zgodnie z konstrukcją urządzenia. W części pralek ładowanych od frontu wystarcza zdjęcie górnego blatu. Czujnik może być osadzony w uchwycie obrotowym, na zatrzasku albo przykręcony.
- Udokumentuj położenie wężyka, wtyczki i uchwytu.
- Odepnij złącze, naciskając jego blokadę — nie ciągnij za przewody.
- Przesuń opaskę i ostrożnie zdejmij wężyk z króćca.
- Zwolnij mocowanie czujnika. W niektórych rodzinach obraca się go w uchwycie, ale nie stosuj tej metody, dopóki nie potwierdzisz konstrukcji swojego modelu.
- Zamontuj nową część w tej samej pozycji, podłącz szczelnie wężyk i upewnij się, że nie został przygnieciony obudową.
- Po złożeniu wykonaj próbę bez wsadu. Obserwuj pobór, zatrzymanie dopływu, odpompowanie i przejście do wirowania oraz sprawdź szczelność połączeń.
Jeżeli drożność układu, wiązka i sam hydrostat są sprawne, a błąd pozostaje, dalszej kontroli może wymagać moduł sterujący pralki LG. Nie zamawiaj kosztownej elektroniki wyłącznie na podstawie błędu PE — potrzebne jest potwierdzenie zasilania i odbioru sygnału czujnika.
Jak dobrać hydrostat do pralki LG?
Podobny kształt obudowy, trzy piny i pasujący króciec nie potwierdzają zgodności. Czujniki mogą różnić się charakterystyką sygnału, zakresem ciśnienia, złączem, uchwytem i współpracą z konkretnym modułem.
Do identyfikacji przygotuj:
- pełny model pralki lub pralko-suszarki LG;
- Product Code z tabliczki znamionowej;
- numer części odczytany ze starego hydrostatu, jeśli jest czytelny;
- zdjęcie tabliczki, czujnika, złącza i mocowania;
- informację, czy potrzebny jest hydrostat, wężyk, czy oba elementy.
Product Code jest ważny, ponieważ pod tą samą skróconą nazwą modelu mogą występować różne warianty techniczne. Przed zakupem porównaj zgodność katalogową z pełnym oznaczeniem urządzenia, a nie tylko numer nadrukowany na podobnie wyglądającym czujniku.
FAQ – hydrostaty do pralek LG
Czy błąd PE zawsze oznacza uszkodzony hydrostat?
Nie. PE wskazuje problem z odczytem poziomu wody. Przyczyną może być czujnik, niedrożna komora, nieszczelny wężyk, luźne złącze, uszkodzona wiązka albo moduł sterujący.
Czy można sprawdzić hydrostat LG przez dmuchnięcie i nasłuchiwanie kliknięcia?
Nie jest to właściwy test dla wielu elektronicznych czujników LG. Mogą nie zawierać mechanicznych styków, a zbyt duże ciśnienie grozi uszkodzeniem elementu. Osobno sprawdza się drożność odłączonego wężyka.
Dlaczego pralka nadal pobiera wodę po wyłączeniu?
Jeżeli woda napływa po odłączeniu wtyczki od gniazda, przyczyną jest zwykle mechanicznie nieszczelny elektrozawór, ponieważ hydrostat ani moduł nie mogą wtedy sterować dopływem. Zakręć zawór instalacji wodnej.
Czy prawidłowa rezystancja potwierdza sprawność czujnika?
Nie. Pomiar rezystancji może wykryć przerwę lub wartość spoza specyfikacji, ale nie potwierdza prawidłowej zmiany sygnału pod wpływem ciśnienia. Do pełniejszej oceny potrzebna jest procedura dla konkretnego modelu.
Czy po wymianie hydrostatu pralki LG potrzebne jest programowanie?
Sam czujnik poziomu zazwyczaj jest elementem wymiennym bez programowania, ale musi mieć właściwą charakterystykę i numer katalogowy. Nie należy zakładać zgodności czujnika tylko dlatego, że pasuje mechanicznie.
Gdzie znaleźć Product Code pralki LG?
Oznaczenie znajduje się na tabliczce znamionowej urządzenia, zwykle przy otworze drzwiowym, na obudowie albo z tyłu pralki. Do doboru prześlij pełny model i Product Code bez skracania końcowych znaków.
