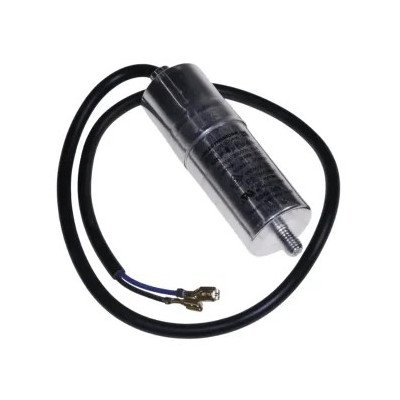

Kondensatory lodówek LIEBHERR
Kondensatory do lodówek Liebherr współpracują z układem elektrycznym sprężarki podczas rozruchu lub dalszej pracy silnika. Gdy agregat buczy, nie startuje albo cyklicznie wyłącza go zabezpieczenie, należy sprawdzić również starter, zasilanie i samą sprężarkę. Część dobieraj według pełnych danych urządzenia oraz pojemności, napięcia i rodzaju kondensatora.
Jaką funkcję pełni kondensator sprężarki w lodówce Liebherr?
Kondensator jest elementem elektrycznym współpracującym z uzwojeniem pomocniczym jednofazowej sprężarki. Nie należy go mylić ze skraplaczem, czyli rurkowym wymiennikiem oddającym ciepło z układu chłodniczego.
W zależności od konstrukcji sprężarki i jej osprzętu może występować:
- kondensator rozruchowy, który zwiększa moment potrzebny do uruchomienia silnika i jest odłączany po starcie;
- kondensator pracy, pozostający w obwodzie uzwojenia pomocniczego podczas działania sprężarki;
- układ bez osobnego kondensatora, wykorzystujący starter PTC, przekaźnik lub sterowanie inwerterowe.
Nazwa „rozruchowy” bywa potocznie stosowana także do kondensatora pracy. Przed zakupem trzeba więc sprawdzić oznaczenie starej części, schemat połączeń oraz zgodność katalogową z konkretną sprężarką.
Jakie objawy mogą wskazywać na uszkodzenie kondensatora?
Podejrzenie kondensatora jest uzasadnione przede wszystkim wtedy, gdy występują problemy z pracą sprężarki:
- po wydaniu polecenia chłodzenia agregat buczy, lecz nie rozpoczyna pracy;
- sprężarka próbuje wystartować, po kilku sekundach wyłącza ją zabezpieczenie termiczne, a próby cyklicznie się powtarzają;
- uruchamianie stało się nieregularne albo wyraźnie trudniejsze;
- sprężarka pracuje z nieprawidłowym poborem prądu lub nadmiernie się nagrzewa;
- lodówka nie chłodzi, ponieważ agregat pozostaje wyłączony.
Wybrzuszenie, pęknięcie obudowy, wyciek, nadtopione konektory albo zapach przegrzanej izolacji są podstawą do wymiany części i sprawdzenia połączeń. Kondensator może jednak utracić pojemność bez widocznych zmian.
Podobne objawy nie przesądzają o winie kondensatora
| Objaw | Co poza kondensatorem może być przyczyną? | Co pomaga rozróżnić usterki? |
| Sprężarka buczy i nie rusza | uszkodzony starter lub przekaźnik, zbyt niskie napięcie, zatarcie sprężarki, problem z uzwojeniem | pomiar pojemności kondensatora, kontrola startera i połączeń oraz pomiary sprężarki zgodne z jej dokumentacją |
| Nie słychać próby startu | brak zasilania obwodu sprężarki, czujnik, termostat, moduł sterujący, przerwane przewody | ustalenie, czy sterowanie w ogóle wydaje polecenie uruchomienia; sam pomiar kondensatora nie wyjaśni braku sterowania |
| Agregat pracuje, ale urządzenie nie chłodzi | ubytek czynnika, niedrożność układu, zużycie mechaniczne sprężarki, oblodzony parownik lub brak obiegu powietrza | kondensator nie jest pierwszym podejrzanym, jeżeli sprężarka startuje i pracuje stabilnie; potrzebna jest ocena układu chłodniczego |
| Sprężarka długo pracuje bez przerwy | otwarte lub nieszczelne drzwi, zła wentylacja, wysoka temperatura otoczenia, czujnik, układ odszraniania, usterka obiegu chłodniczego | sprawdzenie rzeczywistej temperatury, warunków ustawienia urządzenia i stanu parownika; długi cykl pracy sam w sobie nie dowodzi awarii kondensatora |
Jeżeli problemem jest sterowanie, odpowiednią grupą części mogą być moduły i sterowniki do lodówek Liebherr. Gdy prawidłowy osprzęt rozruchowy i zasilanie zostały potwierdzone, dalszej diagnostyki może wymagać kompresor lodówki Liebherr.
Jak sprawdzić kondensator miernikiem?
Najbardziej miarodajny podstawowy test to pomiar pojemności w mikrofaradach (µF). Wykonuje się go po odłączeniu kondensatora od obwodu, ponieważ równoległe elementy mogą zafałszować wynik.
- Odłącz urządzenie od zasilania i potwierdź brak napięcia odpowiednim przyrządem.
- Uzyskaj dostęp do kondensatora, oznacz położenie przewodów i wykonaj zdjęcie połączeń.
- Rozładuj element w sposób przewidziany dla jego konstrukcji i procedury serwisowej. Nie zwieraj zacisków śrubokrętem — gwałtowne rozładowanie może spowodować łuk elektryczny, uszkodzenie konektorów lub obrażenia.
- Odłącz przewody. Przed dotknięciem zacisków ponownie upewnij się, że kondensator jest rozładowany.
- Ustaw miernik na pomiar pojemności i przyłóż sondy do zacisków.
- Porównaj wynik z wartością oraz tolerancją podaną na obudowie części albo w dokumentacji właściwej sprężarki.
Wynik wyraźnie niższy od dopuszczalnego zakresu, brak odczytu lub zwarcie wskazują na niesprawność. Prawidłowa pojemność nie wyklucza natomiast przebicia izolacji pojawiającego się dopiero pod napięciem ani problemu z konektorem, przewodem czy starterem.
Co daje pomiar rezystancji?
Omomierz może wykryć zwarcie lub całkowitą przerwę. Po podłączeniu do rozładowanego kondensatora wskazanie sprawnego elementu zwykle zmienia się w miarę jego ładowania z miernika. Stała bardzo mała rezystancja sugeruje zwarcie, a brak jakiejkolwiek reakcji może oznaczać przerwę.
Taki test nie potwierdza prawidłowej pojemności. Kondensator może reagować na omomierz, a mimo to mieć zbyt małą pojemność do poprawnej pracy sprężarki. Jeżeli obudowa jest metalowa, nie powinno być przejścia między żadnym zaciskiem a obudową.
Opisane pomiary dotyczą elementów elektrycznych mogących zachować niebezpieczny ładunek. Czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego technika.
Gdzie znajduje się kondensator i jak wygląda wymiana?
W wielu chłodziarko-zamrażarkach kondensator znajduje się w dolnej tylnej części urządzenia, w pobliżu sprężarki i jej osprzętu elektrycznego. Może być zamocowany w uchwycie przy agregacie, na podstawie urządzenia albo w oddzielnej osłonie instalacji. W niektórych konstrukcjach Liebherr jego położenie jest inne, dlatego przed demontażem należy sprawdzić dokumentację konkretnego modelu.
Typowa kolejność prac obejmuje:
- odłączenie zasilania i zabezpieczenie urządzenia przed ponownym włączeniem;
- odsunięcie lodówki z zachowaniem ostrożności wobec przewodu zasilającego i instalacji wodnej, jeśli występuje;
- zdjęcie dolnej osłony serwisowej bez naruszania rurek układu chłodniczego;
- zlokalizowanie kondensatora oraz udokumentowanie połączeń;
- bezpieczne rozładowanie, odłączenie konektorów i zwolnienie uchwytu;
- zamocowanie zgodnej części, sprawdzenie zacisków i odtworzenie fabrycznego prowadzenia przewodów;
- założenie osłon oraz kontrolę, czy sprężarka startuje bez cyklicznego zadziałania zabezpieczenia.
Nie ciągnij za przewody — konektory należy zdejmować, chwytając za ich izolowaną część. Luźny, nadpalony lub skorodowany zacisk trzeba naprawić, ponieważ zwiększona rezystancja połączenia może powodować grzanie także po zamontowaniu nowego kondensatora.
Wymiana samego kondensatora nie wymaga otwierania hermetycznego układu chłodniczego. Nie wolno jednak wyginać, nacinać ani rozlutowywać przewodów czynnika. Ingerencja w układ zawierający czynnik chłodniczy, w tym palny R600a w części urządzeń, należy do odpowiednio wyposażonego i uprawnionego serwisu.
Jak dobrać kondensator do lodówki Liebherr?
Nie dobieraj części wyłącznie na podstawie cylindrycznego kształtu, wymiarów lub pasujących konektorów. Istotne są:
- rodzaj elementu: kondensator pracy albo rozruchowy;
- znamionowa pojemność w µF i jej tolerancja;
- napięcie znamionowe oraz przeznaczenie do pracy z prądem przemiennym;
- sposób połączenia ze starterem, przekaźnikiem i uzwojeniem sprężarki;
- typ zacisków, mocowanie, średnica i wysokość obudowy;
- model sprężarki oraz jej wymagany zestaw elektryczny;
- zgodność katalogowa z wersją chłodziarko-zamrażarki.
Pojemności nie należy zwiększać „na próbę”. Nawet sprężarki o podobnej mocy mogą wymagać innych kondensatorów i starterów. Napięcie znamionowe zamiennika nie może być niższe od wymaganego; zastosowanie części o wyższym napięciu jest możliwe tylko wtedy, gdy zgadzają się typ, pojemność, tolerancja, warunki pracy, połączenia i wymiary montażowe.
Do identyfikacji lodówki Liebherr przygotuj pełne oznaczenie modelu z Indexem oraz 9-cyfrowy numer serwisowy z tabliczki znamionowej. W chłodziarkach i urządzeniach do zabudowy tabliczka zwykle znajduje się wewnątrz po lewej stronie, niekiedy za szufladą. Dodatkowo odczytaj symbol sprężarki i wszystkie oznaczenia starego kondensatora. Najbezpieczniejszym następnym krokiem jest porównanie tych danych z katalogiem części lub przesłanie czytelnego zdjęcia całej tabliczki znamionowej.
FAQ – kondensatory do lodówek Liebherr
Czy uszkodzony kondensator sprawia, że lodówka przestaje chłodzić?
Tak, jeżeli awaria uniemożliwia uruchomienie sprężarki. Brak chłodzenia nie jest jednak dowodem uszkodzenia kondensatora — podobny efekt powodują problemy ze sterowaniem, starterem, sprężarką, układem odszraniania lub szczelnością obiegu chłodniczego.
Czy buczenie agregatu oznacza uszkodzony kondensator?
Nie przesądza o tym. Buczenie i zadziałanie zabezpieczenia mogą wynikać również z uszkodzonego przekaźnika lub PTC, spadku napięcia, wadliwych połączeń, problemu z uzwojeniem albo mechanicznego zablokowania sprężarki.
Czy kondensator można sprawdzić bez wymontowania?
Wiarygodny pomiar pojemności wymaga odłączenia go od pozostałych elementów obwodu. Pomiar wykonany przy podłączonych przewodach może obejmować starter, uzwojenia lub inne elementy i prowadzić do błędnej diagnozy.
Czy można zamontować kondensator o większej pojemności?
Nie należy tego robić bez dokumentacji sprężarki. Pojemność wpływa na prąd i warunki pracy uzwojenia pomocniczego. Zamiennik powinien mieć wartość oraz tolerancję zgodną z wymaganiami konkretnego układu.
Czym różni się kondensator sprężarki od skraplacza lodówki?
Kondensator sprężarki jest częścią elektryczną opisywaną parametrami takimi jak µF i napięcie. Skraplacz to element rurowy układu chłodniczego, przez który przepływa czynnik oddający ciepło do otoczenia.
