Skraplacze
Skraplacz do lodówki oddaje ciepło z czynnika chłodniczego do otoczenia. Jego zabrudzenie, uszkodzenie lub nieszczelność może powodować słabe chłodzenie i długą pracę sprężarki, ale podobne objawy wywołują też wentylator, parownik, uszczelka lub układ sterowania. Dobór skraplacza wymaga pełnego oznaczenia lodówki oraz porównania wymiarów i mocowań.
Jaką funkcję pełni skraplacz w lodówce?
Skraplacz, nazywany również kondensatorem, jest wymiennikiem ciepła w hermetycznym układzie chłodniczym. Czynnik chłodniczy opuszcza sprężarkę jako gorący gaz pod wysokim ciśnieniem, a w skraplaczu oddaje ciepło do otoczenia i przechodzi w stan ciekły. Następnie trafia przez element rozprężny do parownika, gdzie odbiera ciepło z chłodzonej przestrzeni.
W lodówkach spotyka się kilka rozwiązań konstrukcyjnych:

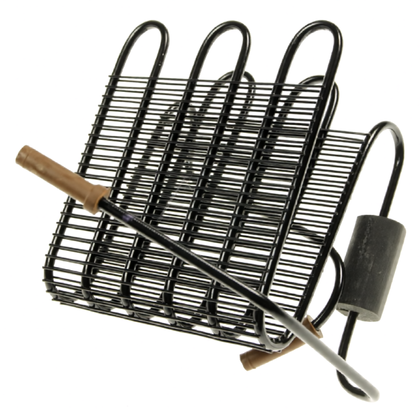

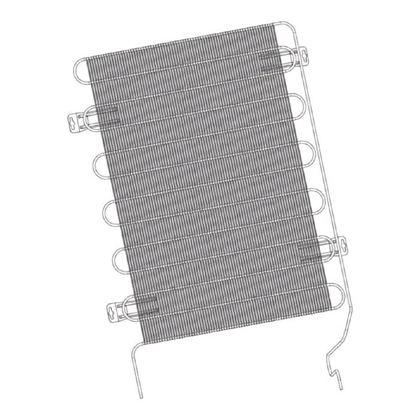

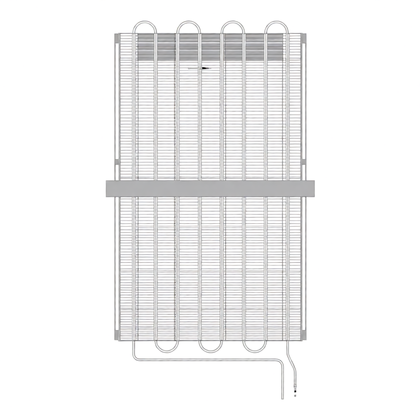

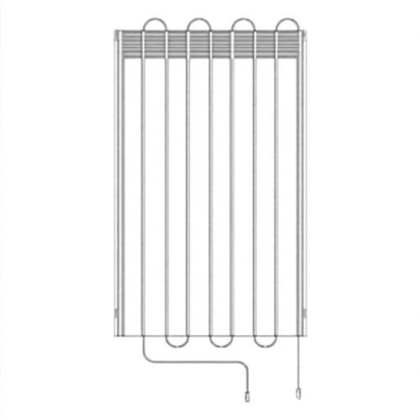

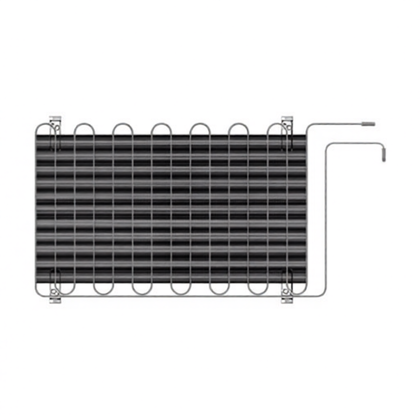

- Skraplacz zewnętrzny, statyczny – zwykle ma postać czarnej kratownicy z rurek z tyłu urządzenia i jest chłodzony naturalnym ruchem powietrza.

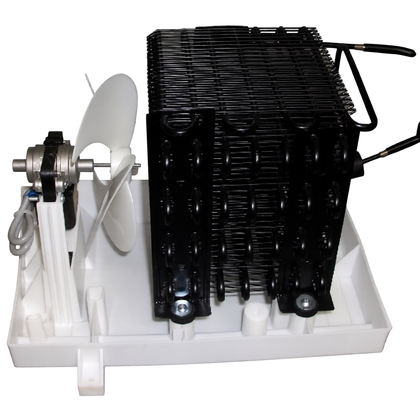

- Skraplacz umieszczony na dole lub w komorze maszynowej – może współpracować z wentylatorem wymuszającym przepływ powietrza.

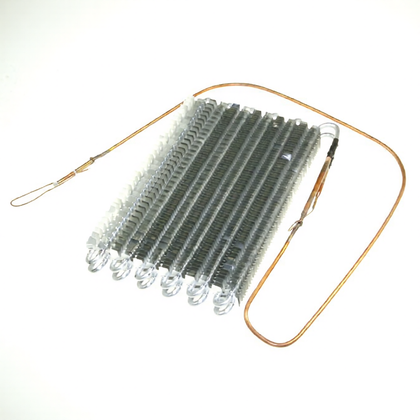

- Skraplacz lamelowy – przypomina niewielką chłodnicę; jego skuteczność zależy zarówno od drożności kanałów, jak i pracy wentylatora.
- Skraplacz płaszczowy – rurki są wbudowane w boczne lub tylne ściany obudowy. W takim wykonaniu zewnętrzny wymiennik może nie być widoczny, a boki urządzenia mogą nagrzewać się podczas normalnej pracy.
Konstrukcja ma znaczenie przy diagnostyce. Brak widocznej kratki z tyłu nie oznacza, że lodówka nie ma skraplacza ani że jego wymiana będzie możliwa bez ingerencji w obudowę.
Lodówka słabo chłodzi – czy winny jest skraplacz?
Samo słabe chłodzenie nie potwierdza uszkodzenia skraplacza. Najpierw warto ustalić, czy sprężarka pracuje, czy skraplacz ma możliwość oddawania ciepła oraz czy zimno jest prawidłowo odbierane i rozprowadzane w urządzeniu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Lodówka pracuje długo, a temperatura jest za wysoka | Zakurzony skraplacz, zablokowany przepływ powietrza, niesprawny wentylator, nieszczelność układu lub problem ze sprężarką | Obejrzeć dostępny skraplacz, przestrzeń wokół urządzenia i wentylator; sprawdzić, czy sprężarka rzeczywiście pracuje | Zabrudzenie lub brak wentylacji można usunąć bez wymiany skraplacza. Jeżeli wymiennik jest czysty, potrzebna jest dalsza diagnostyka układu chłodniczego |
| Tył lub boki obudowy są ciepłe, ale chłodzenie jest prawidłowe | Normalne oddawanie ciepła przez skraplacz, szczególnie po uruchomieniu, w ciepłym pomieszczeniu lub po włożeniu dużej ilości produktów | Porównać stan urządzenia z instrukcją i obserwować temperaturę oraz cykle pracy | Ciepła obudowa nie jest sama w sobie dowodem awarii. Nie należy wymieniać skraplacza wyłącznie na podstawie dotyku |
| Skraplacz jest bardzo zakurzony, a sprężarka pracuje niemal bez przerwy | Ograniczone oddawanie ciepła | Odłączyć zasilanie, oczyścić dostępny wymiennik miękką szczotką lub odkurzaczem i zapewnić przepływ powietrza | Jeżeli po czyszczeniu i ustabilizowaniu pracy temperatura wraca do normy, zakup skraplacza nie jest potrzebny |
| Zamrażarka działa, ale chłodziarka jest ciepła | Zamarznięty parownik, niesprawny wentylator parownika, przepustnica lub układ odszraniania | Sprawdzić rozkład szronu, pracę wentylatora i drożność przepływu powietrza zgodnie z konstrukcją modelu | Ten objaw częściej kieruje diagnostykę do części wewnątrz komory niż bezpośrednio do skraplacza |
| Sprężarka pracuje, lecz wymiennik nie nagrzewa się w typowy sposób, a chłodzenie jest słabe | Ubytek czynnika, niedrożność kapilary, problem ze sprężarką lub nieprawidłowy obieg czynnika | Pomiar ciśnień, temperatur i ocena wzoru pracy układu przez technika chłodnictwa | Oględziny skraplacza nie rozstrzygają sprawności całego obiegu. Nie należy samodzielnie dopuszczać czynnika ani otwierać układu |
| Widoczne są ślady korozji, przetarcia, wgniecenia lub załamania rurki | Uszkodzenie mechaniczne albo postępująca korozja; możliwa nieszczelność | Obejrzeć miejsce bez wyginania rur i bez próbnego nakłuwania lub lutowania | Podejrzenie nieszczelności wymaga testu szczelności i naprawy przez wykwalifikowanego technika |
Przed zakupem skraplacza wyklucz prostsze przyczyny: zasłonięte kratki wentylacyjne, ustawienie lodówki zbyt blisko ściany lub źródła ciepła, zakurzenie, niesprawny wentylator, problem z uszczelką drzwi oraz oblodzenie parownika w urządzeniach No Frost. Warto sprawdzić także temperaturę pomieszczenia, ponieważ zbyt niska lub zbyt wysoka temperatura otoczenia może zakłócać pracę urządzenia i utrudniać utrzymanie nastawy. Pomocne mogą być również kategorie sprężarek i kompresorów, wentylatorów lodówek i układów chłodzenia, ale nie należy kupować kilku podzespołów na próbę.
Kontrola skraplacza i czyszczenie
Oględziny bez otwierania układu
Najpierw odsuń lodówkę na tyle, aby bezpiecznie obejrzeć tył, dół lub przestrzeń za kratką. Sprawdź:
- czy rurki lub lamele nie są pokryte kurzem, tłuszczem, sierścią i pajęczynami;
- czy nic nie zasłania wlotu ani wylotu powietrza;
- czy rurki nie są zgniecione, przetarte lub skorodowane;
- czy wentylator skraplacza, jeśli występuje, nie jest zablokowany przez brud lub ciało obce;
- czy w pobliżu połączeń nie ma śladów oleistego zabrudzenia, które może wskazywać na wyciek oleju z układu.
Ślad oleju nie jest samodzielnym dowodem nieszczelności, ale w połączeniu ze słabym chłodzeniem wymaga dokładniejszej kontroli. Nie prostuj rurek na siłę. Nawet niewielkie pęknięcie może spowodować utratę czynnika chłodniczego.
Jak bezpiecznie wyczyścić dostępny wymiennik?
- Odłącz lodówkę od zasilania. Przy urządzeniu zabudowanym wyłącz odpowiedni obwód, jeśli dostęp do wtyczki jest utrudniony.
- Zabezpiecz podłogę i odsuń urządzenie bez naprężania przewodu zasilającego, rurki wodnej ani innych przyłączy.
- Zdejmij wyłącznie tę kratkę lub osłonę, której demontaż przewiduje instrukcja konkretnego modelu.
- Usuń kurz miękką szczotką, szczotką do skraplaczy albo odkurzaczem z delikatną końcówką. Nie wyginaj lamelek i nie szoruj ostrym narzędziem.
- Jeżeli skraplacz jest chłodzony wentylatorem, oczyść również łopatki i kratki przepływu powietrza, ale nie zalewaj silnika ani złączy.
- Załóż osłonę, przywróć prawidłową wentylację i dopiero wtedy podłącz urządzenie.
Częstotliwość czyszczenia zależy od konstrukcji i warunków pracy. W domu ze zwierzętami, dużą ilością kurzu lub po remoncie kontrola może być potrzebna częściej. Niektóre modele mają skraplacz niewymagający czyszczenia przez użytkownika albo wymiennik ukryty w obudowie. W takim przypadku pierwszeństwo ma instrukcja obsługi i dokumentacja serwisowa danego modelu.
W przypadku skraplacza umieszczonego na górze lub w trudno dostępnym miejscu potrzebne mogą być dodatkowe środki ochrony, ponieważ lamele mają ostre krawędzie. Nie sięgaj do takiej komory bez pewnego odłączenia zasilania i bez sprawdzenia procedury dla konkretnego modelu.
Po czyszczeniu nie oceniaj efektu natychmiast po włączeniu. Lodówka potrzebuje czasu na ustabilizowanie temperatury. Jeżeli sprężarka nadal pracuje prawie bez przerwy, a chłodzenie pozostaje słabe, trzeba przejść do diagnostyki wentylatora, parownika, sterowania i obiegu czynnika.
Czy skraplacz można sprawdzić miernikiem?
Skraplacz jest elementem rurowym, a nie podzespołem elektrycznym. Pomiar rezystancji między jego końcówkami nie daje uniwersalnego testu sprawności wymiennika. Miernik może natomiast służyć do badania osobnego wentylatora, termika albo innych elementów znajdujących się w tej samej komorze, lecz wynik takiego pomiaru nie potwierdza drożności i szczelności skraplacza.
Rzeczywistą ocenę uszkodzonego wymiennika wykonuje się przez połączenie:
- oględzin rur, lutów i miejsc mocowania;
- kontroli śladów korozji lub oleju;
- pomiaru temperatur w odpowiednich punktach układu;
- pomiaru ciśnień po stronie wysokiego i niskiego ciśnienia;
- testu szczelności właściwą metodą;
- oceny ilości i wzoru szronienia parownika oraz pracy sprężarki.
Pomiary ciśnienia i ingerencja w obieg chłodniczy są czynnościami dla technika posiadającego odpowiednie kwalifikacje, narzędzia i uprawnienia. Ciśnienie zależy między innymi od zastosowanego czynnika, temperatury otoczenia, konstrukcji urządzenia i aktualnego stanu pracy, dlatego nie należy porównywać go z przypadkową wartością znalezioną dla innego modelu.
Wymiana skraplacza – na czym polega?
Wymiana skraplacza nie jest zwykłą wymianą części przykręcanej do obudowy. W większości lodówek wymiennik należy do hermetycznego układu chłodniczego. Typowy zakres prac obejmuje odzysk czynnika, odłączenie uszkodzonego elementu, przygotowanie i połączenie rur, wymianę elementów pomocniczych wymaganych przez procedurę, próbę szczelności, wykonanie próżni oraz napełnienie układu właściwym czynnikiem i jego ilością.
Dostęp zależy od konstrukcji:
- przy zewnętrznej kratownicy możliwe jest uzyskanie dostępu po odsunięciu urządzenia i zdjęciu osłony tylnej;
- przy skraplaczu dolnym trzeba zwykle dostać się do komory maszynowej i zabezpieczyć przewody oraz wentylator;
- przy skraplaczu płaszczowym wymiennik może być połączony z obudową lub zatopiony w jej warstwach, więc wymiana może być ograniczona konstrukcyjnie;
- w urządzeniach zabudowanych konieczne może być wcześniejsze wysunięcie lodówki zgodnie z instrukcją montażu.
Przed rozłączeniem przewodów technik powinien oznaczyć połączenia i sprawdzić, czy nowy element ma zgodny przebieg rur, przyłącza, sposób mocowania i powierzchnię wymiany ciepła. Nie wolno otwierać układu przez nacinanie rur, wypuszczać czynnika do otoczenia ani lutować bez odpowiedniego przygotowania instalacji.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Po naprawie należy sprawdzić szczelność, parametry pracy układu, temperaturę w obu komorach i cykle załączania sprężarki.
Jak dobrać skraplacz do lodówki?
Nie dobieraj części wyłącznie po zdjęciu, nazwie handlowej urządzenia ani podobnym rozstawie przyłączy. Skraplacze o podobnym wyglądzie mogą różnić się wymiarami, układem rurek, średnicą przewodów, sposobem mocowania, powierzchnią wymiany ciepła, miejscem podłączenia i przeznaczeniem do określonego czynnika lub układu.
Przy zgłoszeniu doboru przygotuj:
- pełne oznaczenie modelu z tabliczki znamionowej;
- numer produktu, numer serwisowy, PNC, E-Nr lub inne oznaczenie wymagane przez producenta;
- numer seryjny, jeżeli producent rozróżnia warianty według serii wykonania;
- zdjęcie tabliczki znamionowej;
- zdjęcie starego skraplacza, jego mocowań i przyłączy;
- wymiary elementu oraz informacje o stronie i miejscu montażu, jeżeli zostały potwierdzone przez technika.
Przykładowo dla urządzeń Electrolux, AEG i Zanussi potrzebny jest pełny PNC / Prod.No.; dla Bosch i Siemens pełny E-Nr z końcówką /xx; dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy; dla Amica model, kod wyrobu i 14-cyfrowy numer fabryczny. W innych markach zastosowanie mogą mieć Product No., Product Code, Art. No. albo końcowy wariant modelu. Sam skrócony model może nie identyfikować konkretnej wersji technicznej.
Najbezpieczniejszy następny krok to odczytanie pełnych danych z tabliczki, wykonanie wyraźnego zdjęcia i porównanie oznaczenia części z katalogiem właściwym dla danego wariantu. Jeśli skraplacz jest częścią naprawy układu chłodniczego, jego dobór powinien dodatkowo potwierdzić technik wykonujący naprawę.
FAQ
Czy ciepłe boki lodówki oznaczają uszkodzony skraplacz?
Nie. W modelach ze skraplaczem płaszczowym ciepłe boki są częścią normalnej pracy, ponieważ obudowa oddaje ciepło do otoczenia. Podwyższona temperatura może też wystąpić po uruchomieniu, przy wysokiej temperaturze pomieszczenia lub po intensywnym schładzaniu. O awarii nie rozstrzyga sam dotyk, lecz połączenie objawów z oceną pracy układu.
Czy zabrudzony skraplacz może spowodować, że lodówka nie chłodzi?
Tak, ograniczenie oddawania ciepła może wydłużyć pracę sprężarki i pogorszyć chłodzenie. Najpierw oczyść dostępny wymiennik i zapewnij przepływ powietrza. Jeśli po ustabilizowaniu pracy urządzenie nadal nie osiąga temperatury, przyczyną może być między innymi wentylator, parownik, układ odszraniania, sprężarka albo nieszczelność.
Czy każdy skraplacz w lodówce można wyczyścić samodzielnie?
Nie. Dostępne kratki z tyłu lub pod podstawą często można oczyścić po odłączeniu zasilania, ale część modeli ma wymiennik ukryty, osłonięty albo niewymagający czyszczenia przez użytkownika. Nie zdejmuj obudowy układu chłodniczego ani nie dotykaj rurek narzędziem, jeśli instrukcja modelu nie przewiduje takiej czynności.
Czy skraplacz można naprawić zamiast wymienić?
Niewielkie uszkodzenie przewodu może czasem zostać naprawione przez technika chłodnictwa, ale decyzja wymaga oceny materiału, miejsca uszkodzenia, dostępności połączenia i stanu całego układu. Przy korozji rozległej lub skraplaczu wbudowanym w obudowę naprawa może być nietrwała albo technicznie nieopłacalna.
Czy doboru skraplacza wystarczy model lodówki?
Nie zawsze. Ten sam model handlowy może występować w kilku wariantach różniących się wykonaniem lub numerem produkcyjnym. Podaj pełne oznaczenie z tabliczki, właściwy numer identyfikacyjny producenta, a w razie potrzeby również zdjęcia starego elementu i jego mocowań.
Czy po wymianie skraplacza trzeba napełniać układ czynnikiem?
Jeżeli wymiana wymaga otwarcia hermetycznego obiegu, układ trzeba prawidłowo opróżnić lub odzyskać czynnik, sprawdzić szczelność, wykonać próżnię i napełnić go właściwym czynnikiem według danych urządzenia. To praca dla wykwalifikowanego technika, a nie czynność do wykonania przez użytkownika.
