Sprężarki do lodówki - kompresory
Sprężarka do lodówki odpowiada za wymuszanie obiegu czynnika chłodniczego, ale brak chłodzenia, ciągła praca lub cykliczne klikanie nie przesądzają o jej awarii. Przed zakupem trzeba sprawdzić układ rozruchowy, sterowanie, wentylację i szczelność obiegu. Kompresor dobiera się katalogowo według pełnego oznaczenia urządzenia, rodzaju czynnika oraz danych starej sprężarki.
Czy brak chłodzenia oznacza uszkodzoną sprężarkę?
Nie. Sprężarka jest jednym z elementów zamkniętego układu chłodniczego, a podobne objawy mogą wywołać usterki sterowania, rozruchu, wentylatorów, odszraniania albo samego obiegu czynnika. Przed zakupem kompresora warto ustalić, czy nie dostaje on polecenia pracy, nie może wystartować, pracuje bez odpowiedniej wydajności czy działa poprawnie, lecz chłód nie jest rozprowadzany po urządzeniu.
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Sprężarka pozostaje cicha | termostat, czujnik NTC, moduł, falownik, przerwane przewody, zabezpieczenie termiczne | sprawdzenie zasilania urządzenia, połączeń i sygnału sterującego według dokumentacji modelu |
| Słychać buczenie i kliknięcie, po czym następuje przerwa | PTC lub inny układ rozruchowy, termik, zbyt niskie napięcie, zablokowany kompresor | kontrola elementów rozruchowych, uzwojeń i poboru prądu; sam dźwięk nie wskazuje winnej części |
| Sprężarka pracuje stale, ale temperatura jest za wysoka | nieszczelne drzwi, zabrudzony skraplacz, niesprawny wentylator, oblodzony parownik, ubytek czynnika, niedrożność kapilary, zużyta sprężarka | obserwacja obu komór, pracy wentylatorów, oszronienia parownika i rozkładu temperatur w układzie |
| Zamrażarka chłodzi, a chłodziarka jest ciepła | oblodzony parownik, wentylator, klapa lub kanał powietrzny | taki układ objawów częściej kieruje diagnostykę na rozprowadzanie powietrza niż na sam kompresor |
| Głośne drgania lub stukanie | mocowania sprężarki, rury dotykające obudowy, niewypoziomowanie, elementy wewnętrzne kompresora | docisk obudowy lub zmiana położenia urządzenia może zmienić hałas zewnętrzny, ale nie naprawi uszkodzenia wewnętrznego |
Sprężarka nie uruchamia się i słychać cykliczne klikanie
Kliknięcie dochodzące z okolicy kompresora często oznacza zadziałanie zabezpieczenia przeciążeniowego. Jeżeli silnik nie osiągnie obrotów, pobiera duży prąd, nagrzewa zabezpieczenie i zostaje odłączony. Po ostygnięciu termik ponownie zamyka obwód, dlatego próby mogą powtarzać się co kilkadziesiąt sekund lub kilka minut.
Nie należy od razu uznawać sprężarki za zatartą. Trzeba sprawdzić:
- przekaźnik lub pastylkę PTC – po ostygnięciu element powinien mieć parametry właściwe dla jego oznaczenia; pęknięcie, nadpalenie albo luźne fragmenty są sygnałem uszkodzenia, ale sam odgłos przy potrząsaniu nie jest rozstrzygającym testem;
- zabezpieczenie termiczne – zimny termik zwykle powinien przewodzić, natomiast pomiar wykonany bezpośrednio po zadziałaniu może wykazać przerwę mimo jego prawidłowej pracy;
- kondensator, jeżeli występuje – po bezpiecznym rozładowaniu należy zmierzyć pojemność i porównać ją z oznaczeniem oraz tolerancją na obudowie; nie każda sprężarka ma kondensator rozruchowy, a mały kondensator pracy nie zawsze odpowiada za brak startu;
- złącza i przewody – przegrzane konektory, korozja oraz luźne styki zwiększają spadek napięcia i mogą naśladować awarię kompresora;
- warunki ponownego uruchomienia – po wyłączeniu urządzenia należy odczekać czas wskazany w instrukcji, aby ciśnienia w układzie mogły się wyrównać. Wielokrotne szybkie włączanie utrudnia rozruch i może uruchamiać zabezpieczenie.
Podawanie napięcia bezpośrednio na zaciski sprężarki, pomiary prądu rozruchowego i diagnostyka pod napięciem są czynnościami serwisowymi. Wymagają rozpoznania układu elektrycznego konkretnego modelu, odpowiednich przyrządów i ochrony przed porażeniem. Nie wolno zasilać sprężarki inwerterowej bezpośrednio z sieci.
Jak sprawdzić uzwojenia zwykłego kompresora?
Pomiar rezystancji ma sens w klasycznej jednofazowej sprężarce z trzema zaciskami uzwojeń. Nie stosuje się go w ten sam sposób do sprężarek liniowych, trójfazowych i sterowanych falownikiem.
- Odłącz urządzenie od zasilania i upewnij się, że nie może zostać przypadkowo włączone. Jeżeli obok znajduje się kondensator, jego bezpieczne rozładowanie należy wykonać zgodnie z procedurą serwisową.
- Zdejmij osłonę zacisków, oznacz położenie przewodów i odłącz PTC, termik oraz pozostałe elementy. Nie wyciągaj konektorów za przewody.
- Zmierz rezystancję pomiędzy każdą parą trzech zacisków. Funkcje C, R i S identyfikuj według schematu lub dokumentacji, a nie na podstawie uniwersalnego układu geometrycznego bolców.
- W typowej jednofazowej sprężarce rezystancja pomiędzy końcami obu uzwojeń powinna być zbliżona do sumy pomiarów uzwojenia pracy i rozruchowego. Przerwa w jednej parze albo wyniki niespełniające tej zależności mogą oznaczać uszkodzenie uzwojenia, błąd pomiaru lub słaby kontakt sond.
- Sprawdź izolację każdego zacisku względem czystego, metalowego punktu obudowy. Wykryta ciągłość oznacza przebicie do masy. Brak sygnału na zwykłym multimetrze nie potwierdza jednak pełnej sprawności izolacji – dokładniejsza ocena wymaga miernika rezystancji izolacji i procedury właściwej dla sprężarki.
Nie istnieje jedna prawidłowa rezystancja dla wszystkich kompresorów. Wynik zależy od konstrukcji, mocy, napięcia, temperatury uzwojeń i modelu. Prawidłowa ciągłość uzwojeń nie dowodzi również, że mechanizm nie jest zablokowany ani że sprężarka wytwarza właściwą różnicę ciśnień.
Sprężarki inwerterowe i liniowe
W układzie o regulowanej wydajności pomiędzy modułem mocy a kompresorem może występować napięcie i częstotliwość inne niż sieciowe. Równe lub podobne rezystancje uzwojeń nie potwierdzają sprawności mechanicznej, a brak startu może wynikać z falownika, modułu głównego, komunikacji, czujników albo zabezpieczenia termicznego.
Pomiar napięć wyjściowych falownika i wymuszanie pracy kompresora należy wykonywać tylko według instrukcji serwisowej właściwego modelu. Opisane czynności wymagają kwalifikacji, doświadczenia i przyrządów odpowiednich do pracy przy napięciu. Nie są przeznaczone dla osoby bez przygotowania.
Sprężarka pracuje, ale lodówka nie chłodzi
Pracujący silnik nie oznacza, że kompresor tłoczy czynnik z wymaganą wydajnością. Zanim zostanie uznany za zużyty, warto przejść od prostych przyczyn do badań układu chłodniczego.
Kontrole możliwe bez otwierania obiegu
- Sprawdź rzeczywistą temperaturę w obu komorach, zamiast oceniać ją tylko dłonią.
- Skontroluj domknięcie drzwi oraz stan uszczelek chłodziarki i zamrażarki. Dopływ ciepłego, wilgotnego powietrza wydłuża czas pracy sprężarki.
- Oczyść dostępny skraplacz lodówki i pozostaw odstępy wentylacyjne wymagane przez producenta. Kurz oraz brak przepływu powietrza podnoszą temperaturę i ciśnienie skraplania.
- W modelach z wentylatorami sprawdź, czy śmigła nie są zablokowane lodem lub zanieczyszczeniami. Praca zamrażarki przy ciepłej chłodziarce może wskazywać na problem z wentylatorem, kanałem albo klapą powietrzną.
- W urządzeniach No Frost oceń, czy parownik nie jest obudowany lodem. Awaria grzałki i systemu odszraniania ogranicza przepływ powietrza, choć sama sprężarka może pozostawać sprawna.
- Sprawdź, czy sprężarka otrzymuje prawidłowe polecenia od termostatu lub czujników temperatury. Ciągła praca może wynikać z błędnego pomiaru temperatury, a nie z utraty wydajności kompresora.
Co może wskazywać na problem w szczelnym układzie?
Niewielki obszar szronu na parowniku, zanik chłodzenia przy ciągłej pracy albo skraplacz, który po krótkim czasie przestaje oddawać ciepło, mogą towarzyszyć ubytkowi czynnika lub ograniczeniu przepływu. Podobny obraz może dać sprężarka o słabej wydajności, dlatego obserwacja temperatur rur nie wystarcza do wyboru części.
Rozróżnienie nieszczelności, zawilgoconego filtra, niedrożnej kapilary i niesprawnego kompresora wymaga pomiaru parametrów pracy oraz próby szczelności. Samo uzupełnienie czynnika bez znalezienia przyczyny ubytku nie jest pełną naprawą. Jeżeli wilgoć lub zanieczyszczenia ograniczają przepływ, chłodzenie może początkowo wracać, a następnie zanikać mimo ciągłej pracy sprężarki.
Hałas, wysoka temperatura i ciągła praca
Obudowa hermetycznej sprężarki podczas pracy może być gorąca, ale silne przegrzewanie wymaga ustalenia przyczyny. Oprócz uszkodzenia kompresora mogą nią być zabrudzony skraplacz, niesprawny wentylator, brak wentylacji zabudowy, nieprawidłowe napięcie, częste próby rozruchu albo przeciążenie wynikające z problemu w obiegu.

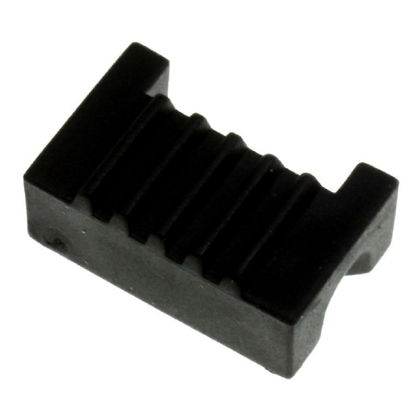

Przy metalicznych drganiach najpierw sprawdza się wypoziomowanie urządzenia, gumowe elementy mocujące oraz to, czy rurki nie dotykają obudowy. Nie należy ich odginać na siłę – pęknięcie przewodu może rozszczelnić układ. Hałas pozostający wewnątrz hermetycznej obudowy, połączony ze spadkiem wydajności lub problemem z rozruchem, wzmacnia podejrzenie uszkodzenia mechanicznego, ale nadal wymaga potwierdzenia.
Gdzie znajduje się sprężarka i jak uzyskać dostęp?
W większości domowych chłodziarek kompresor znajduje się na dole z tyłu urządzenia, za dolną osłoną. W części konstrukcji dostęp uzyskuje się od spodu, a w modelach zabudowanych urządzenie trzeba wcześniej wysunąć zgodnie z instrukcją montażu. Nad sprężarką może znajdować się pojemnik na skropliny, przewody czynnika, wentylator lub osłona elektroniki.
Przed zdjęciem osłony należy odłączyć lodówkę od zasilania, zabezpieczyć podłogę i pozostawić urządzenie w stabilnym położeniu. Warto sfotografować przewody oraz oznaczyć złącza przed ich wypięciem. Nie wolno naciskać, przecinać ani prostować rurek układu chłodniczego tylko po to, aby uzyskać wygodniejszy dostęp.
Na czym polega wymiana kompresora?
Wymiana sprężarki nie jest prostą podmianą elementu elektrycznego. Wymaga otwarcia hermetycznego obiegu, bezpiecznego postępowania z czynnikiem, kontroli zanieczyszczeń i ponownego napełnienia precyzyjnie odmierzoną masą.
Prawidłowa procedura serwisowa obejmuje zwykle:
- identyfikację czynnika i konstrukcji układu;
- bezpieczne usunięcie lub odzysk czynnika odpowiednią metodą;
- odłączenie starego kompresora bez wprowadzania opiłków do rur;
- ocenę przyczyny awarii oraz próbę szczelności suchym azotem, jeżeli występuje podejrzenie wycieku;

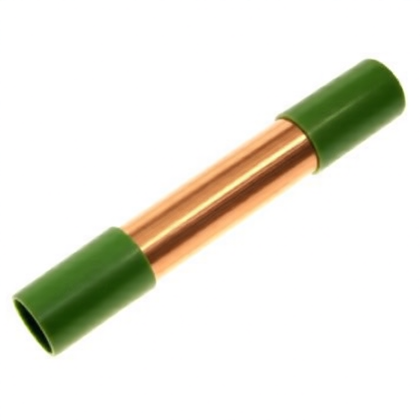

- montaż właściwej sprężarki i nowego filtra-odwadniacza;
- wykonanie próżni odpowiednim sprzętem;
- napełnienie czynnikiem zgodnym z tabliczką, według masy określonej dla urządzenia;
- sprawdzenie szczelności, temperatur, prądu pracy i stabilizacji cyklu chłodniczego.
W urządzeniach z R600a znajduje się palny izobutan. Stanowisko musi być wentylowane i pozbawione źródeł zapłonu, a narzędzia oraz metoda łączenia rur muszą być dopuszczone do pracy z tym czynnikiem. Nie wolno sprawdzać szczelności płomieniem ani przerabiać urządzenia na inny czynnik tylko dlatego, że dobrano sprężarkę o podobnych wymiarach.
Otwarcie układu, próba ciśnieniowa, lutowanie lub wykonywanie połączeń, próżnia i napełnianie wymagają odpowiednio przeszkolonego technika, wyposażenia przeznaczonego do danego czynnika oraz przestrzegania aktualnych przepisów. Nie są to czynności dla osoby bez przygotowania chłodniczego.
Jak dobrać sprężarkę do lodówki lub zamrażarki?
Wygląd obudowy, rozstaw nóżek i zgodna wtyczka nie wystarczają. Sprężarka musi być potwierdzona katalogowo dla konkretnego wariantu urządzenia. Istotne są między innymi:
- rodzaj czynnika chłodniczego i oleju;
- wydajność w warunkach pracy właściwych dla lodówki lub zamrażarki;
- zakres zastosowania, przykładowo LBP dla niskich temperatur parowania;
- napięcie, częstotliwość oraz sposób rozruchu;
- współpraca z falownikiem w sprężarkach o regulowanej wydajności;
- króćce, mocowania i dostępna przestrzeń montażowa;
- wymagane elementy elektryczne, takie jak PTC, termik lub kondensator;
- ewentualna konfiguracja modułu po montażu.
Do wyszukania części przygotuj zdjęcie tabliczki lodówki oraz czytelne zdjęcie etykiety starego kompresora. Dla Electrolux, AEG i Zanussi potrzebny jest pełny PNC/Prod.No.; dla Bosch i Siemens pełny E-Nr z końcówką /xx; dla Whirlpool, Indesit i Hotpoint numer serwisowy, często rozpoczynający się od 85; dla Amica model, kod wyrobu i 14-cyfrowy numer fabryczny. Skrócona nazwa modelu może obejmować kilka odmiennych wersji technicznych.
Nie należy zastępować sprężarki R134a modelem do R600a ani odwrotnie bez zatwierdzonej procedury przebudowy całego urządzenia. Inny czynnik oznacza różnice w konstrukcji, wydajności, oleju, napełnieniu i zabezpieczeniach. Najbezpieczniejszym następnym krokiem jest porównanie pełnych oznaczeń urządzenia i kompresora z katalogiem części, a nie szukanie odpowiednika wyłącznie według mocy lub gabarytów.
Jak ograniczyć obciążenie sprężarki?
- Zapewnij wentylację wymaganą w instrukcji urządzenia, szczególnie przy zabudowie.
- Czyść dostępny skraplacz i otwory wentylacyjne po odłączeniu lodówki od zasilania.
- Kontroluj przyleganie uszczelek oraz prawidłowe ustawienie zawiasów.
- Nie zasłaniaj kanałów obiegu powietrza produktami.
- Nie uruchamiaj lodówki natychmiast po transporcie lub przechyleniu – zastosuj czas wskazany przez producenta.
- Po krótkim zaniku napięcia odczekaj przed ponownym włączeniem, aby ograniczyć rozruch przy niewyrównanych ciśnieniach.
FAQ – sprężarki i kompresory do lodówek
Czy klikanie z tyłu lodówki oznacza uszkodzoną sprężarkę?
Nie zawsze. Kliknięcie może pochodzić od zabezpieczenia termicznego odłączającego silnik, który nie wystartował. Przyczyną może być PTC, termik, zasilanie, połączenie elektryczne lub zablokowany kompresor. Trzeba sprawdzić cały układ rozruchowy przed zakupem sprężarki.
Czy sprawne uzwojenia potwierdzają, że kompresor działa?
Nie. Prawidłowe rezystancje wykluczają część usterek elektrycznych, ale nie potwierdzają wydajności tłoczenia, stanu mechanizmu ani izolacji pod napięciem roboczym. Sprężarka może mieć ciągłość uzwojeń, a mimo to być mechanicznie zablokowana lub zużyta.
Dlaczego lodówka nie chłodzi, chociaż sprężarka pracuje?
Możliwy jest ubytek czynnika, niedrożność kapilary, zawilgocony filtr, spadek wydajności sprężarki albo problem z rozprowadzaniem zimnego powietrza. Jeśli zamrażarka działa, a chłodziarka jest ciepła, najpierw warto skontrolować wentylator, kanały i system odszraniania.
Czy przy wymianie sprężarki trzeba wymienić filtr-odwadniacz?
Po otwarciu obiegu i wymianie kompresora montaż nowego, właściwie dobranego filtra-odwadniacza jest elementem prawidłowej procedury. Stary filtr może zawierać wilgoć lub zanieczyszczenia, które ograniczą przepływ i zagrożą nowej sprężarce.
Czy można dobrać kompresor tylko po oznaczeniu starej części?
Oznaczenie starej sprężarki jest ważne, ale powinno zostać zestawione z pełnymi danymi lodówki. W jednej serii urządzeń mogą występować różne wersje układu, czynnika, sterowania i mocowania. Do doboru potrzebne są obie tabliczki oraz potwierdzenie katalogowe.
Czy sprężarkę R600a można zastąpić podobnym kompresorem R134a?
Nie należy tego robić na podstawie podobieństwa parametrów. Czynniki różnią się właściwościami, wymaganym olejem, napełnieniem, wydajnością objętościową i zasadami bezpieczeństwa. Zamiennik musi być przeznaczony do czynnika i konstrukcji danego urządzenia.
