Elektronika do mikrofali różnych producentów
Moduł sterujący lub programator do mikrofalówki odpowiada za obsługę panelu, programów i załączanie wybranych obwodów urządzenia. Brak reakcji, zawieszanie, samoczynne uruchamianie albo działające funkcje bez grzania nie potwierdzają jeszcze awarii modułu. Przed zakupem porównaj pełne oznaczenia urządzenia, wersję płytki i złącza.
Co obejmuje ta kategoria
Moduł sterujący, programator i panel sterowania nie zawsze są tym samym elementem. W zależności od konstrukcji mikrofalówki możesz spotkać:

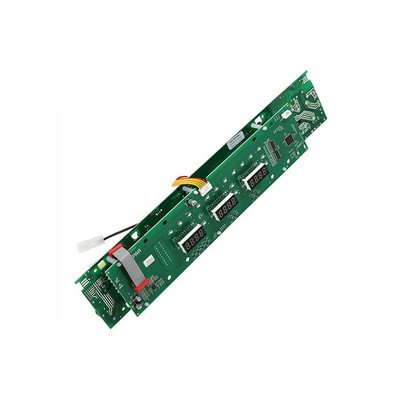

- główną płytkę sterującą z mikrokontrolerem, przekaźnikami, zasilaczem niskonapięciowym i układami wejściowymi;
- programator lub timer, który zarządza czasem pracy, wyborem funkcji i załączaniem obwodów;
- panel użytkownika z przyciskami, klawiaturą foliową, enkoderem i wyświetlaczem;
- moduł wyświetlacza, czasem połączony z panelem lub główną płytką;
- moduł inwerterowy w mikrofalówkach, w których moc magnetronu jest regulowana przez przetwornicę zamiast klasycznego transformatora.
Przed zamówieniem ustal, który z tych elementów jest faktycznie potrzebny. Panel z uszkodzonym przyciskiem nie musi oznaczać awarii głównej płyty, a brak grzania przy sprawnym wyświetlaczu nie jest automatycznym dowodem uszkodzenia programatora.
Objaw nie wskazuje jeszcze części
Mikrofalówka jest całkowicie martwa

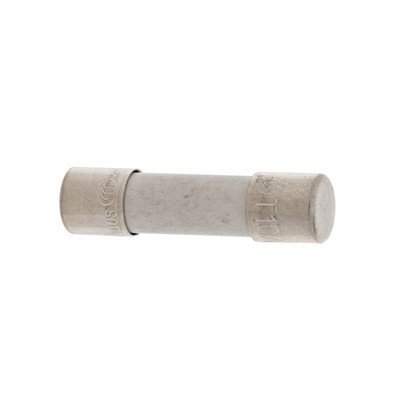

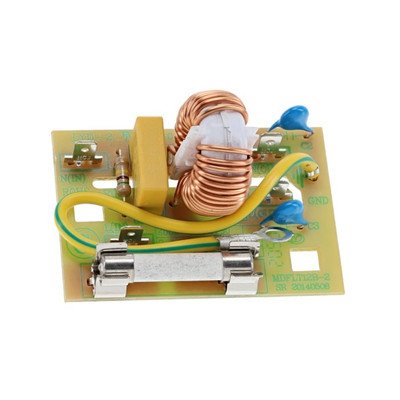

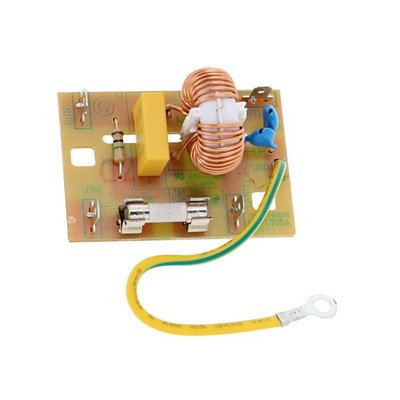

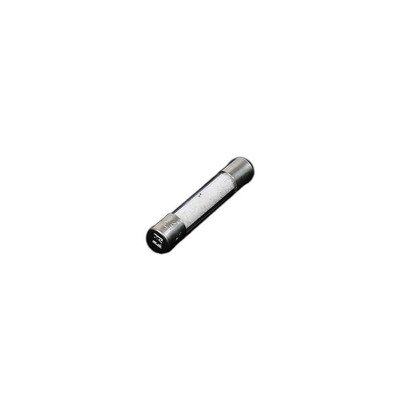

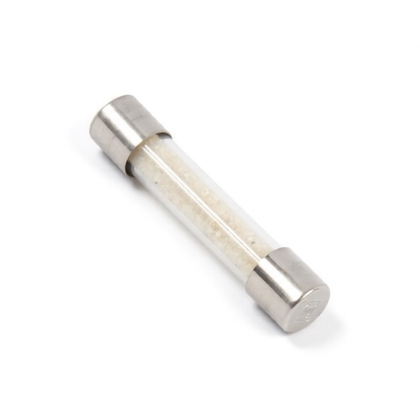

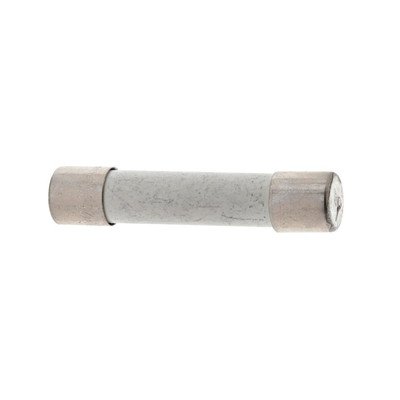

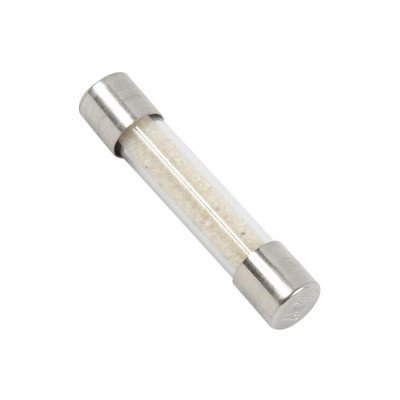

Jeżeli nie świeci wyświetlacz, nie reagują przyciski i nie działają pozostałe funkcje, możliwe są problemy z zasilaniem sieciowym, filtrem, bezpiecznikiem, przewodami, zasilaczem niskonapięciowym albo modułem sterującym. W pierwszej kolejności warto sprawdzić, czy urządzenie jest prawidłowo zasilane oraz czy nie ma widocznych śladów przegrzania, wilgoci lub nadpaleń.
W modelach, dla których przewiduje to dokumentacja serwisowa, technik może sprawdzić napięcie wyjściowe zasilacza modułu. Wartości nie są uniwersalne. Przykładowo w wybranych konstrukcjach Whirlpool dokumentacja podaje obwód 14 V DC z zasilacza do interfejsu użytkownika, ale tej wartości nie należy przenosić na inne marki i modele. Prawidłowe napięcie zasilające przy braku obrazu kieruje diagnostykę w stronę panelu, wyświetlacza lub komunikacji między płytkami; zaniżone albo nieobecne napięcie wskazuje raczej na zasilacz, połączenia lub obwód wejściowy.
Sam pomiar napięcia w jednym punkcie nie potwierdza sprawności całej płytki. Nie rozstrzyga też, czy mikrokontroler, pamięć, przekaźnik albo wyświetlacz prawidłowo działają pod obciążeniem.
Wyświetlacz działa, ale przyciski nie reagują
Jeżeli ekran świeci, a nie działają tylko pojedyncze przyciski, podejrzane są klawiatura foliowa, mikrostyki, enkoder, zabrudzenie lub wilgoć pod panelem. Gdy nie reaguje cały panel, trzeba dodatkowo sprawdzić taśmę, złącza, zasilanie części sterującej i komunikację z płytą główną.
Wymiana całego modułu bez sprawdzenia klawiatury może nie usunąć usterki. Z kolei wymiana samej folii nie pomoże, jeżeli uszkodzone jest wejście na płytce albo zasilanie panelu. W modelach z klawiaturą matrycową pomiar ciągłości ścieżek wykonuje się po odłączeniu taśmy i zgodnie z układem konkretnego panelu; zwykły pomiar przypadkowych pinów nie daje wiarygodnej diagnozy.
Urządzenie zawiesza się, samo zmienia ustawienia albo uruchamia po podłączeniu
Takie objawy mogą wynikać ze zwarcia lub wilgoci w panelu, uszkodzonego enkodera, przycisku pozostającego w stanie aktywnym, niestabilnego zasilania albo sklejonego przekaźnika na module. Jeżeli mikrofalówka załącza obciążenie bez prawidłowego polecenia, należy natychmiast odłączyć ją od zasilania i nie używać do czasu sprawdzenia układu sterowania oraz blokady drzwi.
Przekaźnik można oceniać dopiero po odłączeniu zasilania i rozłączeniu odpowiednich przewodów. Sam fakt, że cewka przekaźnika klika po podaniu napięcia, nie potwierdza prawidłowego stanu styków ani działania obwodu sterującego. Nie wolno mostkować przekaźnika, blokady drzwi ani innych zabezpieczeń w celu sprawdzenia urządzenia.
Mikrofalówka działa, ale nie grzeje

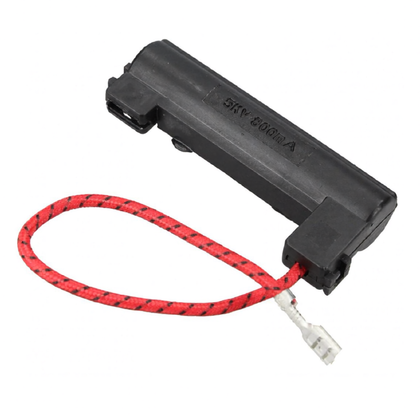

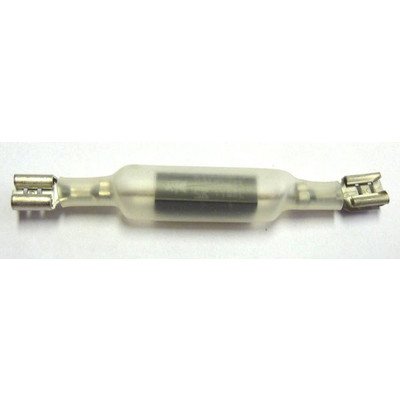

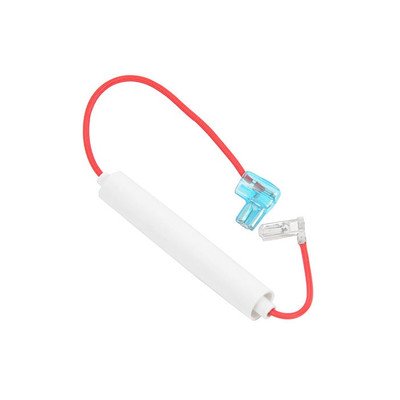

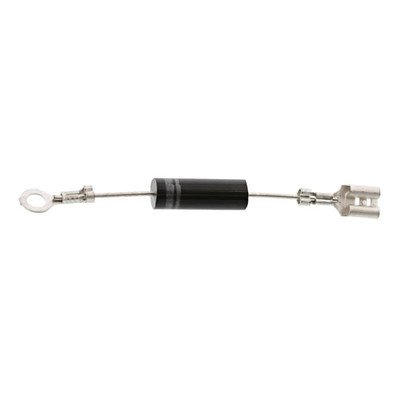

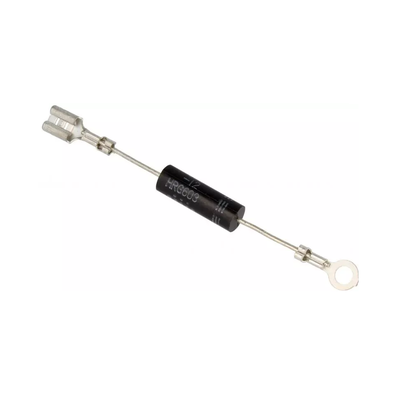

Gdy działa wyświetlacz, wentylator, oświetlenie lub talerz, a potrawa pozostaje zimna, sterowanie może działać prawidłowo, a problem może dotyczyć obwodu wysokiego napięcia, magnetronu, diody, kondensatora, transformatora, inwertera, bezpiecznika albo przewodów. W niektórych modelach przyczyną może być również przekaźnik na module, który nie podaje zasilania do właściwego obwodu.
Najpierw sprawdza się objaw: czy urządzenie rozpoczyna program, czy słychać pracę wentylatora, czy obraca się talerz i czy pojawia się kod błędu. Następnie technik porównuje schemat połączeń z pomiarami bez napięcia oraz, jeśli jest to konieczne, wykonuje kontrolowane pomiary serwisowe. Nie wymieniaj jednocześnie modułu, magnetronu i inwertera na próbę. Taka kolejność może prowadzić do niepotrzebnych kosztów i nie usuwa przyczyny awarii.
Diagnostyka modułu krok po kroku
- Zapisz dokładny objaw. Zanotuj, czy urządzenie jest martwe, czy wyświetla informacje, które przyciski działają, czy startuje program, czy grzeje oraz kiedy pojawia się problem.
- Sprawdź proste przyczyny zewnętrzne. Skontroluj gniazdo, przewód zasilający i stan urządzenia bez zdejmowania obudowy. Nie uruchamiaj mikrofalówki z uszkodzonymi drzwiami, szybą, zawiasem, zatrzaskiem lub uszczelnieniem.
- Odczytaj kod błędu. Kod odnosi się do konkretnej marki, rodziny i czasem wersji oprogramowania. Nie traktuj go jako automatycznego wskazania modułu do kupienia.
- Sprawdź połączenia po odłączeniu zasilania. Szukaj luźnych konektorów, nadpalonych zacisków, pękniętych lutów, śladów korozji i przewodów wysuniętych z obudowy złącza. Rezystancję i ciągłość mierz po odłączeniu przewodów od badanego obwodu, ponieważ równoległe elementy na płytce mogą zafałszować wynik.
- Porównaj zasilanie modułu z dokumentacją modelu. Jeśli napięcie niskonapięciowe jest prawidłowe, a panel nadal nie działa, podejrzany może być panel, wyświetlacz, taśma lub sama płytka. Jeśli go brakuje, najpierw szuka się przyczyny w zasilaczu, filtrze, bezpieczniku i przewodach.
- Sprawdź funkcję, a nie tylko wygląd. Brak spalonych elementów nie oznacza sprawności mikrokontrolera, pamięci, przekaźników ani klawiatury. Z kolei pojedynczy nadpalony element nie potwierdza, że cały moduł jest do wymiany — trzeba znaleźć przyczynę jego uszkodzenia.
Dostęp do modułu i wymiana
W wielu wolnostojących mikrofalówkach dostęp do panelu uzyskuje się po zdjęciu górnej obudowy, a następnie odkręceniu lub odpięciu frontowego panelu. W modelach do zabudowy kolejność może obejmować wcześniejsze wysunięcie urządzenia z szafki i zdjęcie dodatkowych elementów mocujących. Nie ma jednej procedury odpowiedniej dla wszystkich konstrukcji.
Przed demontażem:
- odłącz urządzenie od sieci i zabezpiecz je przed przypadkowym podłączeniem;
- wykonaj zdjęcia wszystkich złączy, taśm i ułożenia przewodów;
- oznacz połączenia, jeżeli ich kształt nie wyklucza pomyłki;
- sprawdź sposób mocowania pokręteł, zatrzasków i samej płytki;
- przygotuj ochronę antystatyczną i chwytaj elektronikę za krawędzie.
Po zamontowaniu części sprawdź, czy wszystkie przewody są wpięte do właściwych gniazd, a ekran, panel i obudowa nie są naprężone. Przed próbą pracy muszą być założone wszystkie osłony i elementy konstrukcyjne. Technik powinien następnie sprawdzić funkcje panelu, reakcję na otwarcie drzwi, pracę talerza, wentylatora, oświetlenia i grzania zgodnie z procedurą właściwą dla modelu.
Ważne: wewnątrz mikrofalówki występują obwody sieciowe i wysokiego napięcia. Kondensator wysokiego napięcia może zachować niebezpieczny ładunek także po odłączeniu przewodu zasilającego. Diagnostyka pod napięciem, rozładowanie obwodu wysokiego napięcia, kontrola układu magnetronu oraz test szczelności po naprawie są czynnościami dla wykwalifikowanego serwisanta wyposażonego w odpowiednie przyrządy. Nie uruchamiaj urządzenia z otwartą obudową ani z obejściem blokad drzwi.
Jak dobrać właściwy moduł lub programator
Najbezpieczniej dobierać część po pełnej identyfikacji urządzenia i oznaczeniach samej płytki. Przygotuj:
- markę i pełny model mikrofalówki;
- wszystkie dodatkowe oznaczenia z tabliczki znamionowej, takie jak Product Code, PNC, E-Nr., Service No. lub Art. No., jeżeli występują;
- numer części, kod rewizji i oznaczenia nadrukowane na module;
- zdjęcia obu stron płytki, złączy, panelu i tabliczki znamionowej;
- informację, czy część pochodzi z urządzenia wolnostojącego, do zabudowy, z grillem, termoobiegiem lub układem inwerterowym.
Samo zdjęcie, kolor obudowy, liczba przycisków albo identyczne złącze nie gwarantują zgodności. Różnice mogą dotyczyć wersji oprogramowania, mapy klawiatury, układu przekaźników, parametrów zasilacza, mocowania, funkcji grilla, inwertera lub konfiguracji konkretnego wariantu.
Po wymianie moduł może wymagać konfiguracji, inicjalizacji albo wyboru modelu, ale nie jest to regułą. Nie zakładaj ani konieczności programowania, ani pełnej zamienności bez potwierdzenia dla danego urządzenia. Przed zakupem porównaj pełne oznaczenia z tabliczki i modułu albo prześlij wyraźne zdjęcia do doboru.
Powiązane elementy, które mogą powodować podobne objawy
Jeżeli diagnoza wskazuje na inny obwód niż programator, przydatne mogą być kategorie: mikroprzełączniki drzwi mikrofali, wyświetlacze do mikrofalówek, timery do mikrofalówek oraz przetwornice do mikrofalówek. Wybieraj je dopiero po rozróżnieniu objawu i potwierdzeniu, który obwód nie wykonuje polecenia.
FAQ
Czy brak reakcji przycisków oznacza uszkodzony programator?
Nie. Przyczyną może być klawiatura foliowa, mikrostyk, enkoder, taśma, wilgoć, zasilanie panelu albo komunikacja między płytkami. Jeżeli nie działa tylko jeden przycisk, podejrzenie panelu jest inne niż wtedy, gdy nie działa cały interfejs.
Czy mikrofalówka bez grzania potrzebuje nowego modułu sterującego?
Niekoniecznie. Jeżeli wyświetlacz, start programu, wentylator i talerz działają, trzeba uwzględnić magnetron, bezpiecznik, diodę, kondensator, transformator, inwerter, przewody oraz przekaźnik. Moduł wymienia się dopiero po wykluczeniu przyczyn właściwych dla danego modelu.
Czy można sprawdzić moduł zwykłym multimetrem?
Można wykonać część kontroli bez napięcia, na przykład sprawdzić ciągłość przewodów, stan wybranych styków i widoczne uszkodzenia. Nie jest to pełny test elektroniki. Pomiary napięć, obwodów wysokiego napięcia i działających przekaźników wymagają procedury serwisowej, właściwego miernika oraz kwalifikacji.
Czy moduł z podobnej mikrofalówki będzie pasował?
Nie można tego potwierdzić na podstawie podobnego wyglądu. Znaczenie mają pełny model, wariant urządzenia, numer części, rewizja płytki, oprogramowanie, złącza i funkcje. Część używana z innego modelu może uruchomić panel, ale nie obsługiwać prawidłowo wszystkich funkcji.
Co przygotować przed zapytaniem o dobór części?
Przygotuj zdjęcie całej tabliczki znamionowej, pełne oznaczenie modelu, dodatkowy kod urządzenia oraz wyraźne zdjęcia numerów z płytki i wszystkich złączy. Nie zasłaniaj końcówek oznaczeń, ponieważ właśnie one mogą identyfikować konkretny wariant techniczny.
