Filtry/kondensatory pralek Polar
Filtry przeciwzakłóceniowe i kondensatory do pralek Polar odpowiadają za różne obwody, dlatego przed zakupem trzeba ustalić, który element jest uszkodzony. Filtr może powodować brak zasilania, wyzwalanie zabezpieczeń lub zakłócenia, a kondensator silnika — buczenie i brak momentu pod obciążeniem. Właściwą część dobieraj według pełnego oznaczenia pralki oraz parametrów i schematu starego elementu.
Filtr przeciwzakłóceniowy czy kondensator silnika?
W starszych pralkach Polar można spotkać zarówno filtr przeciwzakłóceniowy w obwodzie zasilania, jak i kondensator współpracujący z jednofazowym silnikiem indukcyjnym. Elementy mogą wyglądać podobnie, ale pełnią inne funkcje i nie są wzajemnymi zamiennikami.
Filtr znajduje się na wejściu zasilania i ogranicza zakłócenia przewodzone pomiędzy pralką a siecią elektryczną. Może zawierać cewki, rezystory oraz kondensatory bezpieczeństwa klasy X i Y. Nie należy traktować go jako zamiennika ochronnika przeciwprzepięciowego.
Kondensator silnikowy wytwarza przesunięcie fazowe potrzebne silnikowi do uzyskania momentu obrotowego. Występuje tylko w konstrukcjach, których silnik został przystosowany do pracy z takim kondensatorem. Nie każda pralka Polar ma ten sam typ silnika ani kondensator o tej samej pojemności.
| Cecha | Filtr przeciwzakłóceniowy | Kondensator silnikowy |
| Obwód | wejście przewodu zasilającego | uzwojenie pomocnicze silnika |
| Typowe położenie | w pobliżu miejsca wejścia kabla do obudowy | przy silniku lub na dolnej części ramy w starszych konstrukcjach |
| Możliwe oznaczenia | prąd i napięcie znamionowe, schemat połączeń, klasy X/Y | pojemność w µF, napięcie AC, tolerancja, typ pracy silnikowej |
| Typowy kierunek diagnostyki | zasilanie, zwarcie, upływ, ciągłość torów | pomiar pojemności i kontrola układu napędowego |
Objawy uszkodzenia filtra przeciwzakłóceniowego
Podejrzenie filtra jest uzasadnione przede wszystkim wtedy, gdy problem pojawia się już przy podłączeniu pralki do gniazda. Możliwe są:
- zadziałanie zabezpieczenia nadprądowego albo wyłącznika różnicowoprądowego zaraz po włożeniu wtyczki;
- całkowity brak zasilania pomimo sprawnego gniazda i przewodu;
- trzask, zapach przegrzanej izolacji, pęknięcie lub okopcenie obudowy filtra;
- zakłócenia odbioru radia lub innych urządzeń występujące podczas pracy pralki.
Żaden z tych objawów nie stanowi samodzielnego potwierdzenia awarii filtra. Jeżeli zabezpieczenie wyłącza się dopiero podczas grzania wody, trzeba sprawdzić również izolację grzałki pralki Polar. Gdy problem występuje podczas ruchów bębna lub wirowania, możliwe są uszkodzenia przewodów poruszających się wraz z zespołem piorącym, silnika albo jego połączeń. Brak reakcji pralki może natomiast wynikać z przewodu zasilającego, wyłącznika, blokady drzwi, programatora lub modułu pralki Polar.
Objawy utraty pojemności kondensatora silnikowego
W pralce z odpowiednim silnikiem indukcyjnym osłabiony kondensator może powodować:
- buczenie silnika bez rozpoczęcia obrotów;
- kołysanie bębna zamiast pełnego obrotu;
- poprawną pracę silnika bez paska, lecz brak siły po połączeniu z bębnem;
- ruchy na pustym bębnie i zatrzymywanie się po załadowaniu prania;
- zbyt wolne rozpędzanie do wirowania.
Najpierw sprawdź, czy bęben obraca się ręką bez wyraźnego zacięcia, pasek jest założony, a koło pasowe nie jest poluzowane. Podobny brak momentu mogą wywołać zużyte łożyska, ciało obce między bębnem a zbiornikiem, uszkodzona kostka silnika, przerwa w uzwojeniu lub wypalone styki programatora. Jeśli kondensator zachowuje prawidłową pojemność, diagnostykę należy kontynuować w obwodzie silnika pralki Polar, a nie wymieniać kolejne części na próbę.
Jak zmierzyć kondensator silnika?
Przed pomiarem wyjmij wtyczkę pralki, potwierdź brak napięcia odpowiednim przyrządem i bezpiecznie rozładuj kondensator. Nie zwieraj jego zacisków śrubokrętem. Jeżeli nie znasz właściwej procedury rozładowania i kontroli braku napięcia, tę czynność powinien wykonać technik.
- Zrób zdjęcie podłączenia i odłącz przewody, chwytając za konektory, a nie za izolację przewodu.
- Wymontuj kondensator lub odłącz przynajmniej jeden jego zacisk, aby pozostałe elementy obwodu nie zafałszowały wyniku.
- Ustaw multimetr na pomiar pojemności i podłącz sondy do zacisków.
- Porównaj odczyt z pojemnością oraz tolerancją podanymi na obudowie kondensatora.
Wynik wyraźnie niższy od dolnej granicy tolerancji uzasadnia wymianę. Zwarcie, brak stabilnego odczytu albo widoczne pęknięcie, wyciek czy deformacja również wskazują na uszkodzenie. Pomiar pojemności zgodnej z oznaczeniem nie potwierdza jednak w pełni stanu izolacji ani zachowania elementu po nagrzaniu i pod napięciem roboczym.
Prosty pomiar rezystancji może ujawnić trwałe zwarcie, ale nie pozwala dokładnie ocenić pojemności kondensatora. Nie należy także uznawać chwilowego skoku wskazania omomierza za pełne potwierdzenie sprawności.

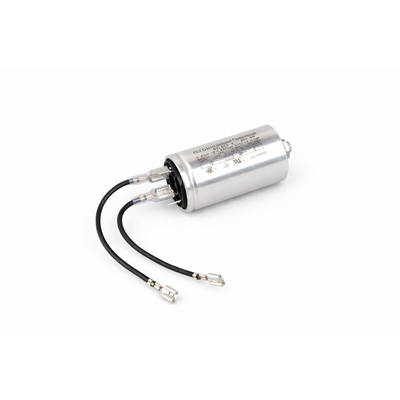

Jak sprawdzić filtr przeciwzakłóceniowy?
Po odłączeniu pralki od instalacji obejrzyj filtr, konektory i przewód zasilający. Pęknięta obudowa, stopione tworzywo, osad po wystrzale kondensatora lub luźne i przegrzane złącza są podstawą do wymiany uszkodzonego elementu oraz kontroli współpracującej wiązki.
Ciągłość torów wejście–wyjście można sprawdzić omomierzem wyłącznie po odłączeniu filtra i zidentyfikowaniu zacisków według schematu na jego obudowie. Nie istnieje jeden uniwersalny układ pinów dla wszystkich filtrów Polar. Pomiar pomiędzy przypadkowymi zaciskami może obejmować wewnętrzne rezystory i kondensatory, dlatego sam odczyt rezystancji bez znajomości schematu nie rozstrzyga o usterce.
Badanie prądu upływu, rezystancji izolacji i napięć podczas pracy wymaga odpowiednich kwalifikacji oraz przyrządów. Nie wolno wykonywać pomiaru izolacji całej pralki bez odłączenia wrażliwych układów elektronicznych zgodnie z procedurą serwisową.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem nie są przeznaczone dla osoby bez przygotowania.
Dostęp i wymiana
Filtr sieciowy jest zwykle umieszczony blisko wejścia przewodu zasilającego, dlatego dostęp często uzyskuje się po zdjęciu górnego blatu albo tylnej osłony. Kondensator silnikowy w wielu starszych pralkach Polar znajduje się niżej, przy ramie lub silniku, lecz położenie zależy od konkretnej konstrukcji.
Przed demontażem:
- odłącz zasilanie i zamknij dopływ wody, jeżeli pralka musi zostać odsunięta lub przechylona;
- sfotografuj przewody, oznaczenia części i sposób prowadzenia wiązki;
- sprawdź, czy na element nie kapała woda z węża, pompy, zbiornika lub dozownika;
- nie ciągnij za przewody i nie pozostawiaj luźnych konektorów bez izolacji.
Nowy element zamontuj w oryginalnym uchwycie, bez zgniatania obudowy i bez prowadzenia przewodów przy ruchomych, ostrych lub nagrzewających się częściach. Po złożeniu sprawdź mocowanie przewodu ochronnego, ciągłość wiązki oraz to, czy żaden konektor nie może dotknąć obudowy.
Nie wolno uruchamiać pralki z trwale pominiętym filtrem ani mostkować jego zacisków jako sposobu naprawy. Nie należy także pomagać buczącemu silnikowi przez ręczne obracanie bębna przy włączonym urządzeniu.
Jak dobrać właściwą część do pralki Polar?
Samo podobieństwo obudowy lub liczba konektorów nie wystarczają. Przy filtrze porównaj:
- numer części i schemat połączeń;
- napięcie oraz prąd znamionowy;
- wartości i klasy kondensatorów bezpieczeństwa, jeśli są podane;
- liczbę, układ i rodzaj zacisków;
- mocowanie, wymiary i sposób podłączenia przewodu ochronnego.
Przy kondensatorze silnikowym istotne są:
- pojemność znamionowa w µF i jej tolerancja;
- napięcie znamionowe prądu przemiennego;
- przeznaczenie do pracy z silnikiem AC;
- rodzaj wyprowadzeń, wymiary i mocowanie.
Nie zwiększaj samodzielnie pojemności, aby uzyskać „mocniejszy rozruch”. Inna wartość zmienia warunki pracy uzwojenia pomocniczego i może prowadzić do przegrzewania silnika. Kondensatora silnikowego AC nie zastępuje się zwykłym elektrolitem przeznaczonym do obwodów napięcia stałego.
Do doboru przygotuj pełny model pralki, wszystkie dodatkowe numery z tabliczki znamionowej oraz czytelne zdjęcie oznaczeń starej części. W urządzeniach produkowanych w różnych okresach pod marką Polar ten sam skrócony model lub zbliżony wygląd podzespołu nie musi oznaczać identycznego wykonania.
FAQ – filtry i kondensatory pralek Polar

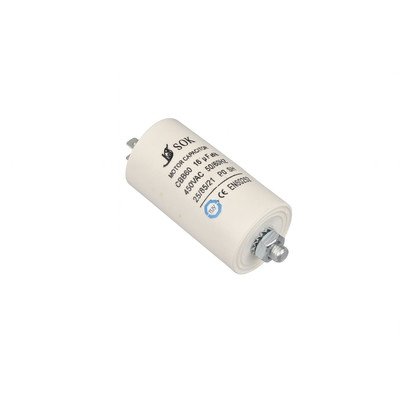

Czy kondensator 16 µF pasuje do każdej pralki Polar?
Nie. Taka pojemność występuje w części starszych konstrukcji z silnikiem indukcyjnym, ale nie jest uniwersalna. Wartość należy potwierdzić na oryginalnym kondensatorze i w katalogu dla pełnego oznaczenia pralki.
Czy filtr przeciwzakłóceniowy i kondensator rozruchowy to ta sama część?
Nie. Filtr pracuje przy wejściu zasilania i ogranicza zakłócenia, natomiast kondensator silnikowy współpracuje z uzwojeniem pomocniczym odpowiedniego silnika. Pomylenie tych elementów prowadzi do błędnej diagnozy i zakupu niewłaściwej części.
Czy uszkodzony kondensator może powodować, że silnik działa bez paska?
Tak, w silniku wymagającym kondensatora utrata pojemności może pozostawić wystarczający moment do pracy bez obciążenia, ale uniemożliwiać obracanie bębna z paskiem i praniem. Trzeba jednak wykluczyć również nadmierne opory bębna i uszkodzenia silnika.
Dlaczego pralka wybija zabezpieczenie zaraz po włożeniu wtyczki?
Jedną z możliwych przyczyn jest zwarcie lub upływ w filtrze wejściowym, przewodzie albo zaciskach zasilania. Jeżeli zabezpieczenie działa dopiero na określonym etapie programu, kolejność diagnostyki powinna uwzględniać element uruchamiany w tym momencie, na przykład grzałkę lub silnik.
Czy prawidłowa pojemność oznacza, że kondensator jest sprawny?
Nie w każdym przypadku. Pomiar pojemności wykonany poza obwodem jest ważnym testem, lecz nie sprawdza wszystkich właściwości izolacji i zachowania pod napięciem roboczym. Wynik trzeba zestawić z objawami, oględzinami oraz stanem silnika i przewodów.
Czy można ominąć uszkodzony filtr i nadal używać pralki?
Nie należy stosować takiego rozwiązania. Filtr jest częścią zaprojektowanego obwodu zasilania i kompatybilności elektromagnetycznej. Uszkodzony element trzeba zastąpić filtrem o potwierdzonym układzie, parametrach bezpieczeństwa i zgodności z konkretną pralką.
