Paski klinowe - przekrój H
Paski klinowe o przekroju H przenoszą napęd z silnika na bęben pralki lub pralko-suszarki. Zerwanie, ślizganie albo zsuwanie się paska może zatrzymać bęben, osłabić wirowanie i powodować zapach rozgrzanej gumy. Przed zakupem sprawdź jednak koła pasowe, mocowanie silnika i swobodę obrotu bębna. Dobieraj część według pełnego kodu paska oraz danych z tabliczki znamionowej urządzenia.
Co oznacza pasek napędowy o przekroju H?
Paski z tej kategorii są wielorowkowymi paskami napędowymi, nazywanymi również paskami Poly-V. Podłużne żebra współpracują z rowkami koła lub trzpienia silnika i przenoszą jego obroty na duże koło pasowe bębna. Oznaczenie spotykane na części, na przykład 1181 H7, zwykle zawiera katalogową długość, profil H oraz liczbę żeber. Sposób określania długości i dodatkowe symbole mogą jednak zależeć od producenta paska, dlatego należy zachować cały nadruk, a nie tylko samą literę H.
Oznaczeń H i PH nie należy automatycznie traktować jako zamiennych. W katalogach technicznych występują różne systemy nazewnictwa profili, a o zgodności z urządzeniem decyduje pełny kod części i przypisanie katalogowe. Tak samo pasek H nie zastępuje paska J ani klasycznego paska 3L tylko dlatego, że ma zbliżoną długość.
Jakie objawy mogą wskazywać na uszkodzenie paska?
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Silnik jest słyszalny, ale bęben stoi | zerwany lub zsunięty pasek, uszkodzone koło pasowe albo połączenie koła z osią bębna | po odłączeniu zasilania zdejmij właściwą osłonę i obejrzyj napęd | brak paska na kołach potwierdza przerwę w przenoszeniu napędu, ale nie wyjaśnia jeszcze, dlaczego pasek spadł lub pękł |
| Bęben obraca się podczas prania, lecz nie osiąga właściwego wirowania | ślizganie paska, przeciążenie, problem silnika, sterowania lub niewyważony wsad | oceń powierzchnię roboczą paska, obecność gumowego pyłu i osadzenie żeber; wykonaj próbę z pustym bębnem dopiero po złożeniu obudowy | poprawna praca bez wsadu, ale problemy pod obciążeniem nie są samodzielnym dowodem zużycia paska |
| Pasek ponownie spada po założeniu | niewłaściwy rozmiar, błędne osadzenie, bicie koła pasowego, luz osi bębna, uszkodzone łożyskowanie lub pochylony silnik | ręcznie obróć duże koło kilka razy i obserwuj tor paska oraz ruch boczny koła | zsuwanie się paska ku jednej krawędzi wskazuje na problem z geometrią napędu; sama kolejna wymiana paska zwykle go nie usunie |
| Słychać pisk lub pojawia się zapach rozgrzanej gumy | poślizg, tarcie o obudowę, zabrudzone rowki, zablokowany bęben lub niewłaściwy pasek | przerwij pracę, sprawdź ślady wypolerowania, nadtopienia, przetarcia i miejsca kontaktu z obudową | zapach nie wskazuje wyłącznie na zużycie gumy — pasek może być skutkiem innej usterki mechanicznej |
| Jedna krawędź jest postrzępiona albo brakuje żebra | pasek biegnie poza rowkami, koła nie są współosiowe lub mają uszkodzoną krawędź | obejrzyj rowki obu kół, mocowanie koła bębna i położenie silnika | jednostronne zużycie jest ważniejszą wskazówką problemu z osiowaniem niż równomierne starzenie całego paska |
Jeżeli pojawił się dym, intensywny zapach spalenizny albo bęben się blokuje, nie uruchamiaj ponownie urządzenia przed ustaleniem przyczyny. Dalsza praca może zniszczyć nowy pasek oraz uszkodzić koło, silnik lub elementy zbiornika.
Jak odróżnić usterkę paska od problemu bębna lub silnika?
Najbardziej użyteczna jest kontrola mechaniczna wykonana po odłączeniu urządzenia od sieci. Po zdjęciu paska można osobno ocenić obie strony napędu:
- Obróć ręką bęben lub duże koło pasowe. Ruch powinien być płynny. Chrobotanie, wyraźny opór w jednym położeniu, ocieranie albo duży luz osiowy lub promieniowy kierują diagnostykę w stronę łożysk, krzyżaka, czopów bębna bądź przedmiotu znajdującego się między bębnem a zbiornikiem.
- Sprawdź duże koło pasowe. Nie powinno być pęknięte, luźne na osi ani wyraźnie kołysać się na boki. Obracając je ręcznie, obserwuj jego krawędź względem nieruchomego punktu obudowy. Widoczne bicie może powodować ciągłe zsuwanie paska.
- Obróć koło lub wał silnika. Powinien obracać się bez mechanicznego blokowania. Ten test nie potwierdza elektrycznej sprawności silnika, szczotek, falownika ani modułu sterującego — pozwala jedynie wykryć opór i uszkodzenia mechaniczne.
- Skontroluj mocowanie silnika. Poluzowana śruba, pęknięty wspornik lub wyrobione mocowanie może pochylić silnik. Wtedy koło silnika i koło bębna przestają pracować w jednej płaszczyźnie, mimo że każde z osobna wygląda na sprawne.
Pasek jest częścią mechaniczną i do jego bezpośredniej kontroli nie jest potrzebny multimetr. Pomiary elektryczne mają sens dopiero wtedy, gdy pasek jest kompletny, prawidłowo osadzony, bęben obraca się swobodnie, a silnik nadal nie podejmuje pracy. Takie badania mogą obejmować zasilanie silnika, uzwojenia, czujnik prędkości lub sygnały sterujące, ale ich procedura zależy od konstrukcji konkretnego urządzenia.
Co obejrzeć na starym pasku?
Pasek kwalifikuje się do wymiany, gdy ma pęknięcia na grzbiecie lub między żebrami, odsłonięte włókna nośne, naderwane żebra, postrzępione krawędzie albo miejscowe nadtopienia. Błyszcząca, wypolerowana powierzchnia robocza może wskazywać na długotrwały poślizg. Gumowy pył na dnie urządzenia świadczy o ścieraniu, lecz przed montażem nowej części trzeba znaleźć jego przyczynę.
Zwróć uwagę na charakter zużycia:
- równomierne starcie wszystkich żeber może wynikać z długiej eksploatacji lub poślizgu;
- uszkodzenie jednej krawędzi sugeruje nieprawidłowy tor pracy;
- wyrwane pojedyncze żebro może oznaczać osadzenie paska o jeden rowek obok;
- lepka, spęczniała lub rozwarstwiona guma może być skutkiem kontaktu z olejem, smarem albo innym płynem;
- pęknięcie po zablokowaniu bębna wymaga sprawdzenia, co zatrzymało układ, zanim zostanie założona nowa część.
Nie smaruj paska ani kół w celu usunięcia pisku. Smar, olej i środki poprawiające przyczepność zmieniają warunki tarcia, przyciągają zabrudzenia i mogą przyspieszyć uszkodzenie gumy.
Jak uzyskać dostęp do paska?
W wielu pralkach ładowanych od przodu duże koło pasowe znajduje się za tylną osłoną. W pralkach ładowanych od góry dostęp może prowadzić przez panel boczny albo dolną część urządzenia. W pralko-suszarkach oraz konstrukcjach bez zdejmowanej tylnej pokrywy kolejność demontażu bywa bardziej rozbudowana. Nie należy zdejmować przypadkowych paneli, jeśli dokumentacja modelu przewiduje inną drogę dostępu.
Przed demontażem:
- wyjmij wtyczkę z gniazda, zakręć dopływ wody i usuń wodę pozostałą w układzie;
- ustaw urządzenie stabilnie, aby nie przewróciło się podczas odsuwania;
- przygotuj zdjęcie przebiegu paska i połączeń przed rozebraniem;
- zabezpiecz ostre krawędzie blachy i nie opieraj urządzenia na przewodach lub wężach.
Jeśli dostęp wymaga odłączania instalacji elektrycznej, demontażu zbiornika albo ingerencji w układ pralko-suszarki, czynność wymaga odpowiednich narzędzi i znajomości dokumentacji serwisowej. Nie uruchamiaj urządzenia ze zdjętą osłoną w celu obserwowania obracającego się napędu.
Wymiana paska H krok po kroku
Poniższa kolejność dotyczy typowego napędu z małym kołem lub wielorowkowym wałem silnika i dużym kołem bębna:
- Po uzyskaniu dostępu zanotuj pełne oznaczenie starego paska i zrób zdjęcie jego ułożenia.
- Zsuń stary pasek, obracając ręką duże koło. Nie przecinaj go przed oględzinami — sposób zużycia może wskazać przyczynę awarii.
- Usuń luźne fragmenty gumy z rowków. Sprawdź, czy koła obracają się swobodnie, nie mają ostrych zadziorów, pęknięć ani bocznego bicia.
- Nałóż żebrowaną stronę nowego paska na małe koło lub wał silnika. Następnie oprzyj pasek na krawędzi dużego koła i powoli obracaj koło ręką, kontrolując wchodzenie żeber w rowki.
- Nie podważaj paska ostrym śrubokrętem. Można w ten sposób przeciąć gumę lub niewidoczne włókna nośne, mimo że część po montażu wygląda na całą.
- Obróć duże koło kilka pełnych obrotów. Pasek powinien ustabilizować się w jednym torze, a wszystkie żebra muszą znajdować się w odpowiadających im rowkach.
- Zamontuj osłony i dopiero wtedy wykonaj krótki test bez wsadu. Najpierw obserwuj spokojne obroty, a następnie wirowanie. Przerwij próbę, jeśli pojawi się tarcie, pisk lub uderzenia.
Nowy pasek elastyczny może sprawiać wrażenie krótszego od starego, ale nie jest to wystarczający powód, aby zakładać go siłą. Najpierw porównaj pełne oznaczenie i zgodność katalogową. Konstrukcje z regulowanym silnikiem, napinaczem lub dodatkową rolką wymagają procedury właściwej dla danego modelu. Nie należy zmieniać położenia silnika ani napięcia „na wyczucie”, jeżeli producent przewidział stałą odległość osi.
Dlaczego nowy pasek spada?
Ponowne spadnięcie paska po kilku obrotach zwykle oznacza, że wymiana nie usunęła pierwotnej przyczyny. Sprawdź kolejno:
- czy symbol, liczba żeber i wariant elastyczny są zgodne ze starą częścią;
- czy żadne żebro nie znajduje się poza rowkiem małego koła;
- czy duże koło nie jest pęknięte lub poluzowane na osi;
- czy koło nie wykonuje ruchu bocznego podczas ręcznego obracania;
- czy bęben nie ma luzu, nie opada i nie ociera o fartuch lub zbiornik;
- czy silnik jest sztywno zamocowany i nie stoi pod kątem;
- czy w rowkach nie pozostały włókna zerwanego paska.
Nie próbuj zatrzymać spadającego paska przez przesunięcie go na skraj koła, zwiększenie napięcia przypadkową regulacją ani zmianę liczby żeber. Trzeba przywrócić prawidłową geometrię napędu.
Jak dobrać właściwy pasek H?

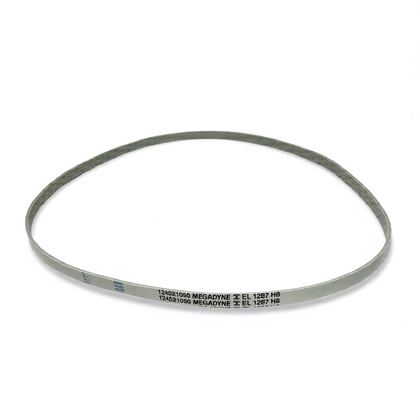

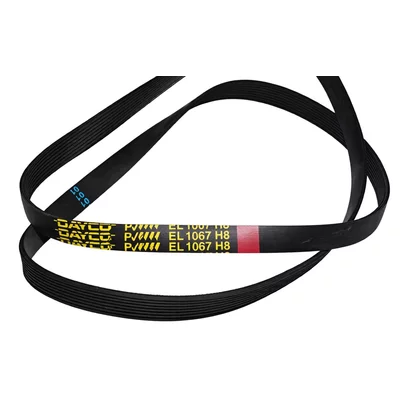

Najbezpieczniej połączyć dwie informacje: pełne oznaczenie starego paska oraz katalogowe przypisanie do kompletnego numeru urządzenia. Odczytaj i sfotografuj cały nadruk, na przykład 1181 H7, wraz z dodatkowymi literami takimi jak EL lub MA, jeśli występują. Dodatkowy sufiks może opisywać szczególną, między innymi elastyczną, konstrukcję paska i nie powinien być pomijany.
Przy porównywaniu części sprawdź:
- profil H, bez zastępowania go podobnie wyglądającym J, PH lub 3L bez potwierdzenia;
- pełną długość katalogową i sposób jej oznaczenia;
- liczbę podłużnych żeber, na przykład H7 albo H8;
- szerokość i wykonanie paska;
- obecność oznaczenia wersji elastycznej;
- numer oryginalnej części i zgodność z wariantem urządzenia.
Nie dobieraj paska przez zmierzenie luźno położonej, zużytej części i wybranie najbliższego rozmiaru. Stary pasek może być rozciągnięty, a dwa warianty o podobnym obwodzie mogą mieć inną konstrukcję nośną. Identyczny wygląd i liczba żeber również nie potwierdzają zgodności.
Jeżeli nadruk jest nieczytelny, użyj danych z tabliczki znamionowej. Dla urządzeń Electrolux lub AEG potrzebny jest pełny PNC/Prod.No.; dla Bosch i Siemens pełny E-Nr z końcówką /xx; dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85. Sam skrócony model może obejmować kilka wersji napędu.
Jeżeli oznaczenie starej części wskazuje inny profil, przejdź do ogólnej kategorii pasków klinowych, pasków o przekroju J albo pasków 3L. Przed zakupem porównaj pełny kod lub prześlij zdjęcie tabliczki znamionowej i zachowanego nadruku z paska.
FAQ — paski klinowe H
Czy pasek H7 można zastąpić paskiem H8?
Nie bez potwierdzenia katalogowego. H7 i H8 różnią się liczbą żeber, a więc również szerokością i rozkładem obciążenia. Pasek H8 może nie mieścić się na kole, natomiast węższy H7 może pracować poza przewidzianym torem i ulec szybkiemu uszkodzeniu.
Czy H i PH oznaczają ten sam profil?
Nie należy tego zakładać. Producenci i katalogi stosują różne systemy oznaczeń, dlatego samo podobieństwo symboli nie potwierdza zamienności. Porównaj pełny kod paska, numer oryginalnej części i przypisanie do konkretnego urządzenia.
Dlaczego nowy pasek wydaje się za krótki?
Stary pasek mógł się rozciągnąć, a nowa część może być wariantem elastycznym montowanym na stałej odległości osi. Zanim użyjesz siły, sprawdź pełne oznaczenie, liczbę żeber i zgodność katalogową. Niewłaściwy pasek również może wyglądać jak tylko nieznacznie za krótki.
Czy można ponownie założyć pasek, który tylko spadł?
Można rozważyć ponowny montaż wyłącznie po oględzinach i ustaleniu przyczyny spadnięcia. Pęknięcia, odsłonięte włókna, postrzępione brzegi lub uszkodzone żebra wykluczają dalsze użycie. W przypadku niektórych pasków elastycznych producent systemu może wymagać montażu nowej części po demontażu.
Czy piszczący pasek można spryskać środkiem poślizgowym?
Nie. Preparat nie usuwa niewłaściwego napięcia, złego osiowania ani uszkodzenia koła, a może pogorszyć przyczepność i uszkodzić gumę. Należy sprawdzić powierzchnię paska, rowki, tor pracy oraz swobodę obrotu bębna.
Pasek jest cały, ale bęben się nie obraca — co dalej?
Sprawdź, czy pasek jest napięty i czy obrót koła pasowego rzeczywiście porusza bębnem. Jeżeli mechaniczny napęd jest kompletny, przyczyną może być silnik, jego szczotki, czujnik obrotów, okablowanie, falownik lub moduł sterujący. Diagnostyka tych elementów wymaga procedury właściwej dla modelu.
