Bezpieczniki i diody SAMSUNG
Bezpieczniki i diody do mikrofalówek Samsung stosuje się w obwodach zasilania i wysokiego napięcia. Ich usterka może powodować brak reakcji urządzenia, brak grzania albo przepalanie zabezpieczenia po uruchomieniu. Przed zakupem ustal rodzaj elementu i przyczynę jego uszkodzenia, a zgodność potwierdź według pełnego modelu Samsung wraz z końcowym wariantem.
Bezpiecznik i dioda WN pełnią różne funkcje

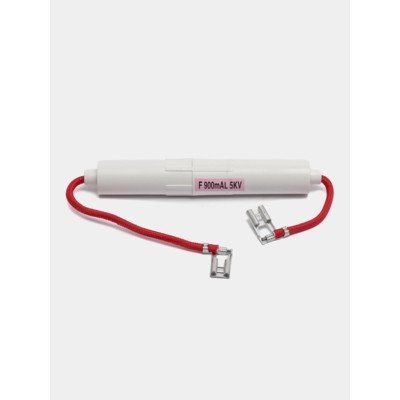

W kuchence mikrofalowej może znajdować się kilka zabezpieczeń. Bezpiecznik sieciowy odłącza urządzenie po przekroczeniu dopuszczalnego prądu w obwodzie wejściowym. Bezpiecznik wysokiego napięcia pracuje w torze zasilającym magnetron i ma konstrukcję dostosowaną nie tylko do określonego prądu, lecz także do napięcia liczonego w kilowoltach. Nie należy zastępować go zwykłym bezpiecznikiem o podobnym prądzie.
W urządzeniu mogą występować również bezpieczniki termiczne lub termostaty zabezpieczające magnetron i komorę przed przegrzaniem. Element termiczny, bezpiecznik sieciowy i bezpiecznik WN nie są zamienne, nawet jeśli wszystkie mają przerwę po pomiarze.
Dioda wysokiego napięcia współpracuje z transformatorem i kondensatorem w układzie zasilania magnetronu. Jej zwarcie może przeciążać obwód i przepalać bezpiecznik, natomiast przerwa w diodzie może skutkować brakiem lub znacznym spadkiem mocy grzania. Sam objaw nie przesądza jednak, że to właśnie dioda jest uszkodzona.
Co sprawdzić na podstawie zachowania mikrofalówki?
Moment wystąpienia usterki jest ważniejszy niż samo stwierdzenie, że bezpiecznik został przepalony.
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Panel nie działa, urządzenie nie reaguje | brak zasilania w gniazdku, przewód zasilający, bezpiecznik sieciowy, filtr przeciwzakłóceniowy, zabezpieczenie termiczne, połączenia lub moduł | Najpierw sprawdza się gniazdko bez rozbierania urządzenia. Dopiero później kontroluje się ciągłość właściwego zabezpieczenia i stan obwodu wejściowego. |
| Bezpiecznik przepala się przy otwieraniu lub zamykaniu drzwi | uszkodzony albo źle uruchamiany mikroprzełącznik monitorujący, zużyte rygle, przesunięte mocowanie zamka | Trzeba skontrolować mechaniczną kolejność przełączania oraz styki wszystkich przełączników drzwiowych. Sama wymiana bezpiecznika nie usuwa przyczyny. |
| Bezpiecznik przepala się dopiero po naciśnięciu Start w trybie mikrofal | zwarcie diody WN, kondensatora, magnetronu lub transformatora; uszkodzona izolacja albo przewód toru WN | Jeśli funkcje niezwiązane z mikrofalami działają, podejrzenie przesuwa się w stronę obwodu wysokiego napięcia. Poszczególne elementy wymagają osobnych pomiarów po odłączeniu ich od obwodu. |
| Talerz się obraca, wentylator i oświetlenie działają, ale potrawa pozostaje zimna | przerwana dioda lub bezpiecznik WN, magnetron, kondensator, transformator, zabezpieczenie termiczne magnetronu, przekaźnik albo jego sterowanie | Sprawny bezpiecznik i dioda nie potwierdzają sprawności całego toru. Konieczna jest dalsza kontrola elementów zasilających magnetron. |
| Słychać nietypowe głośne buczenie, po czym zabezpieczenie zadziała | zwarcie w torze WN, w tym dioda, kondensator, transformator lub magnetron | Nie należy ponawiać prób z kolejnymi bezpiecznikami. Każde uruchomienie może powiększyć uszkodzenie. |
| Zadziałał bezpiecznik instalacji domowej lub wyłącznik różnicowoprądowy | przeciążenie, zwarcie albo upływ do obudowy; możliwy jest też problem z przewodem, filtrem, grzałką grilla lub instalacją | Zabezpieczenie w rozdzielnicy nie jest tym samym co bezpiecznik wewnątrz mikrofalówki. Rodzaj i moment zadziałania zabezpieczenia trzeba uwzględnić w diagnozie. |
Jeżeli problem pojawia się przy ruchu drzwi, przed podejrzeniem diody warto sprawdzić mikroprzełączniki kuchenki mikrofalowej Samsung. Gdy bezpiecznik przepala się dopiero po włączeniu mikrofal lub urządzenie działa bez grzania, diagnostyka obejmuje także magnetron i transformator Samsung.
Jak sprawdzić bezpiecznik mikrofalówki?
Pomiar wykonuje się po odłączeniu urządzenia od sieci, rozładowaniu kondensatora zgodnie z procedurą serwisową konkretnego modelu oraz wyjęciu bezpiecznika z uchwytu. Co najmniej jedno połączenie badanego elementu musi być odłączone, ponieważ pomiar w obwodzie może zostać zafałszowany przez inne podzespoły.
Multimetr ustawia się na pomiar ciągłości lub małej rezystancji:
- wynik bliski zeru i sygnał ciągłości wskazują, że wkładka nie ma przerwy;
- OL, nieskończona rezystancja albo brak sygnału oznaczają przepalony bezpiecznik;
- oględziny mogą ujawnić przerwany drut lub okopcenie, ale w bezpieczniku ceramicznym brak widocznych śladów nie oznacza sprawności;
- dodatni wynik ciągłości nie potwierdza prawidłowego typu, charakterystyki czasowej ani zdolności bezpiecznika do bezpiecznej pracy pod obciążeniem.
Przepalony bezpiecznik jest skutkiem nadmiernego prądu, a nie diagnozą przyczyny. Jeżeli nowy element zostaje natychmiast uszkodzony, nie wolno zwiększać jego prądu znamionowego, zwierać uchwytu ani montować prowizorycznej wkładki. Trzeba znaleźć zwarcie lub błąd działania zabezpieczeń drzwiowych.
Dlaczego zwykły test diody może dać błędny wynik?
Dioda WN jest zbudowana inaczej niż typowa mała dioda elektroniczna. Napięcie testowe wielu multimetrów cyfrowych jest zbyt niskie, dlatego sprawna dioda wysokiego napięcia może wskazywać OL w obu kierunkach. Taki wynik wykonany w standardowym trybie testu diody nie wystarcza do uznania jej za uszkodzoną.
Do badania diod stosowanych w części konwencjonalnych mikrofalówek używa się omomierza z odpowiednio wysokim napięciem pomiarowym, w instrukcjach serwisowych spotyka się zasilanie miernika baterią 6 lub 9 V. Po odłączeniu diody od obwodu sprawny element powinien wyraźnie przewodzić tylko w jednym kierunku. Dla określonych konstrukcji można otrzymać rezystancję rzędu setek kiloomów w kierunku przewodzenia i przerwę po odwróceniu biegunowości, ale wartości te nie są uniwersalne dla wszystkich diod i mierników.
Interpretacja wyników:
- niska rezystancja w obu kierunkach wskazuje na zwarcie diody;
- wyraźne przewodzenie tylko w jednym kierunku odpowiada prawidłowej pracy prostowniczej;
- brak przewodzenia w obu kierunkach może oznaczać przerwę, lecz przy zwykłym multimetrze może być także skutkiem zbyt niskiego napięcia testowego;
- poprawny test statyczny nie wyklucza usterki pojawiającej się dopiero pod wysokim napięciem lub po rozgrzaniu elementu.
Nie należy sprawdzać diody WN przez podłączanie jej bezpośrednio do sieci. Nie wykonuje się również bezpośredniego pomiaru napięcia obwodu magnetronu zwykłym multimetrem.
Bezpieczeństwo podczas diagnostyki toru WN
W obwodzie wysokiego napięcia występują wartości zagrażające życiu, a kondensator może zachować niebezpieczny ładunek po wyjęciu wtyczki. Samo odłączenie urządzenia od sieci nie jest potwierdzeniem, że można bezpiecznie dotknąć elementów pod obudową.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, narzędzi izolowanych i procedury właściwej dla danego modelu. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Dotyczy to rozładowania i weryfikacji kondensatora, pomiarów toru WN, prób z odłączonymi podzespołami oraz pracy przy zdjętej obudowie.
Nie wolno uruchamiać mikrofalówki ze zdjętą obudową ani obchodzić blokad drzwi. Po pracach obejmujących obudowę, prowadnicę mikrofalową, magnetron, drzwi lub ich zabezpieczenia serwis powinien przeprowadzić kontrolę działania blokad i pomiar upływu energii mikrofalowej odpowiednim miernikiem.
Dostęp i wymiana bezpiecznika lub diody
Rozmieszczenie elementów zależy od konstrukcji mikrofalówki Samsung. Bezpiecznik sieciowy bywa umieszczony przy wejściu przewodu zasilającego albo na zespole filtra, natomiast bezpiecznik WN znajduje się w izolowanej obudowie w torze transformatora, kondensatora i magnetronu. Dioda WN jest zwykle połączona z kondensatorem oraz punktem masowym obudowy. W urządzeniach o innej architekturze zasilania układ i procedura dostępu mogą wyglądać inaczej.
Typowa wymiana serwisowa obejmuje:
- potwierdzenie pełnego oznaczenia urządzenia i numeru części;
- odłączenie zasilania oraz bezpieczne rozładowanie i sprawdzenie kondensatora zgodnie z dokumentacją modelu;
- udokumentowanie położenia przewodów i kierunku zamontowania diody;
- odłączenie elementu bez ciągnięcia za przewody i sprawdzenie uchwytu, konektorów oraz izolacji;
- zamontowanie części o potwierdzonej zgodności, z zachowaniem polaryzacji diody i fabrycznego prowadzenia przewodów;
- usunięcie przyczyny, która doprowadziła do przepalenia zabezpieczenia;
- pełne złożenie obudowy, kontrolę blokad drzwi i dopiero potem próbę grzania z odpowiednim obciążeniem, na przykład naczyniem z wodą.
Luźny lub nadpalony konektor trzeba naprawić zgodnie z technologią połączenia, a nie tylko docisnąć. Zwiększona rezystancja styku powoduje nagrzewanie i może ponownie uszkodzić bezpiecznik, przewód albo izolację.
Jak dobrać bezpiecznik lub diodę do Samsung?
Podobny wygląd nie potwierdza kompatybilności. W bezpieczniku trzeba uwzględnić co najmniej:
- prąd i napięcie znamionowe;
- charakterystykę szybką lub zwłoczną;
- zdolność wyłączania i wykonanie przeznaczone do toru WN;
- wymiary wkładki, uchwyt i sposób podłączenia;
- zgodność katalogową z konkretną wersją urządzenia.
W przypadku diody znaczenie mają jej numer części, dopuszczalne napięcie wsteczne i prąd, polaryzacja, długość przewodów, końcówki oraz sposób zamocowania do masy. Identyczne złącze lub podobny symbol nadrukowany na obudowie nie gwarantują zgodności elektrycznej.
Do doboru przygotuj pełny model Samsung wraz z końcówką rynku i wariantem, na przykład /EO, /XEO oraz /0000, jeśli taki zapis znajduje się na tabliczce. Warto porównać także numer części zdemontowanego elementu. Najbezpieczniejszym następnym krokiem jest przesłanie wyraźnego zdjęcia całej tabliczki znamionowej i oznaczeń starego bezpiecznika lub diody — bez pomijania zer, ukośników i liter.
Pozostałe grupy części można sprawdzić w kategorii kuchenek mikrofalowych Samsung.
FAQ — bezpieczniki i diody Samsung
Czy przepalony bezpiecznik wystarczy wymienić na nowy?
Nie. Najpierw trzeba ustalić, dlaczego zadziałał. Jeżeli przyczyną jest zwarta dioda, kondensator, magnetron, transformator albo nieprawidłowo przełączający mikrowyłącznik drzwi, nowy bezpiecznik również może się przepalić.
Czy można zamontować bezpiecznik o większym amperażu?
Nie. Wyższy prąd znamionowy ogranicza działanie zabezpieczenia i może doprowadzić do uszkodzenia przewodów, transformatora lub innych elementów. Należy zachować parametry oraz typ wskazane dla konkretnego modelu.
Czy OL w obu kierunkach oznacza uszkodzoną diodę WN?
Niekoniecznie. Zwykły multimetr cyfrowy może mieć zbyt niskie napięcie testowe, aby spolaryzować wielozłączową diodę wysokiego napięcia. Potrzebna jest metoda pomiarowa przewidziana dla takiego elementu i właściwa interpretacja wyniku.
Dlaczego mikrofalówka działa, ale nie grzeje?
Przyczyną może być dioda lub bezpiecznik WN, ale również magnetron, kondensator, transformator, zabezpieczenie termiczne, przekaźnik albo przerwane połączenie. Sprawdzenie tylko jednego elementu nie rozstrzyga diagnozy.
Co oznacza przepalanie bezpiecznika przy otwieraniu drzwi?
Taki moment występowania usterki kieruje diagnostykę w stronę zespołu rygli i mikroprzełączników drzwiowych. Trzeba sprawdzić nie tylko ciągłość styków, lecz także ich kolejność działania i stabilność mocowania.
Jakie oznaczenie Samsung jest potrzebne do doboru części?
Potrzebny jest pełny model z tabliczki wraz z końcowym wariantem, na przykład /EO, /XEO lub /0000, jeżeli występuje. Skrócona nazwa modelu może obejmować kilka wersji wykorzystujących różne bezpieczniki lub diody.
