Magnetrony i transformatory SAMSUNG
Magnetron lub transformator wysokiego napięcia Samsung może wymagać wymiany, gdy mikrofalówka pracuje, lecz nie podgrzewa potraw, nadmiernie buczy albo przepala bezpiecznik. Takie objawy powodują również dioda, kondensator, zabezpieczenie termiczne lub układ drzwi. Część dobieraj po pełnym modelu Samsung wraz z końcowym wariantem, a nie wyłącznie po wyglądzie i złączach.
Magnetron i transformator w kuchence mikrofalowej Samsung
W klasycznym układzie wysokiego napięcia transformator zasila obwód złożony z kondensatora, diody i magnetronu. Magnetron przetwarza dostarczoną energię na mikrofale kierowane do komory przez falowód. Uszkodzenie dowolnego elementu tego obwodu może spowodować brak grzania, dlatego sam objaw nie wskazuje jeszcze części, którą należy kupić.
Nie każda kuchenka Samsung ma identyczną konstrukcję zasilania magnetronu. Przed diagnostyką trzeba ustalić układ właściwy dla pełnego oznaczenia urządzenia i posługiwać się jego schematem serwisowym.
Mikrofalówka działa, ale nie grzeje – co sprawdzić?
Jeżeli wyświetlacz odlicza czas, oświetlenie i wentylator działają, a talerz się obraca, problem może dotyczyć obwodu wytwarzania mikrofal. Nadal nie oznacza to automatycznie awarii magnetronu lub transformatora.
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Wszystkie funkcje działają, lecz potrawa pozostaje zimna | magnetron, transformator, dioda WN, kondensator WN, bezpiecznik WN, zabezpieczenie termiczne, przewody lub przekaźnik sterujący | kontrola połączeń, pomiary elementów po odłączeniu od obwodu oraz sprawdzenie, czy układ WN otrzymuje zasilanie |
| Głośne, nietypowe buczenie po uruchomieniu grzania | przeciążony transformator, zwarta dioda lub kondensator, uszkodzony magnetron albo luźne mocowanie | ustalenie źródła dźwięku i pomiary całego obwodu; samo buczenie nie rozstrzyga, że transformator jest uszkodzony |
| Bezpiecznik przepala się po naciśnięciu Start | zwarcie w kondensatorze, diodzie, transformatorze lub magnetronie; zależnie od bezpiecznika również nieprawidłowa praca układu blokady drzwi | identyfikacja przepalonego zabezpieczenia i odłączone pomiary elementów zgodnie ze schematem modelu |
| Zapach przegrzanej izolacji, ciemnienie uzwojeń lub ślady stopienia złączy | przegrzany transformator, luźny konektor, niesprawne chłodzenie lub przeciążenie wywołane innym elementem | oględziny transformatora, przewodów, wentylatora oraz kondensatora, diody i magnetronu przed montażem nowej części |
| Iskrzenie w komorze | zabrudzona albo zwęglona płytka mikowa, resztki jedzenia, uszkodzenie powłoki komory, metalowy przedmiot, antena magnetronu lub falowód | oględziny wnętrza po wyłączeniu urządzenia; iskrzenie nie jest samo w sobie dowodem awarii magnetronu |
Jeśli mikrofalówka jest całkowicie martwa, diagnostykę zaczyna się od zasilania, bezpiecznika sieciowego, zabezpieczeń termicznych i modułu sterowania, a nie od magnetronu. Gdy nie rusza także wentylator lub talerz, należy sprawdzić również mikroprzełączniki drzwi Samsung i ich mechaniczne uruchamianie przez zaczepy zamka.
Jak sprawdza się magnetron?
Podstawowy pomiar magnetronu wykonuje się po odłączeniu urządzenia, bezpiecznym rozładowaniu kondensatora WN według procedury serwisowej i wypięciu przewodów z zacisków magnetronu. Mierzy się:
- ciągłość obwodu żarzenia między dwoma zaciskami – prawidłowa rezystancja jest bardzo mała; przerwa wskazuje uszkodzenie włókna,
- izolację każdego zacisku względem metalowej obudowy magnetronu – miernik nie powinien wykazywać przejścia; wykryte zwarcie kwalifikuje magnetron do wymiany,
- stan mechaniczny – pęknięte magnesy, wypalona głowica anteny, przegrzane złącza lub uszkodzona uszczelka wymagają dalszej oceny.
Rezystancja między zaciskami zależy między innymi od konstrukcji magnetronu, przewodów pomiarowych i dokładności miernika. Nie należy dobierać części na podstawie jednej uniwersalnej wartości.
Prawidłowy wynik omomierza nie potwierdza pełnej sprawności magnetronu. Taki test wykrywa przerwę lub zwarcie do obudowy, ale nie pokazuje, czy magnetron generuje właściwą moc w warunkach roboczych. Magnetron może mieć bardzo małą rezystancję żarzenia i nie mieć zwarcia do masy, a mimo to nie grzać prawidłowo.
Końcowa ocena obejmuje kontrolę pozostałych elementów układu WN oraz pomiar mocy wyjściowej metodą podgrzewania określonej ilości wody. Ilość wody, czas, temperatura początkowa i wymagany przyrost temperatury muszą odpowiadać procedurze konkretnego modelu. Zwykłe stwierdzenie, że woda „zrobiła się ciepła”, nie jest miarodajnym pomiarem mocy.

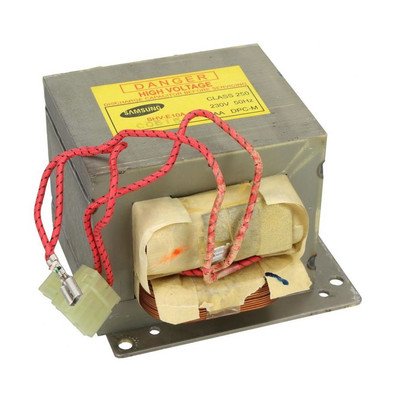

Diagnostyka transformatora wysokiego napięcia
Transformator bada się przy odłączonym zasilaniu, po rozładowaniu kondensatora i wypięciu co najmniej jednego przewodu z mierzonego obwodu. Pozostawienie elementu połączonego z innymi podzespołami może zafałszować wynik.
Zgodnie ze schematem danego modelu serwisant kontroluje:
- ciągłość uzwojenia pierwotnego,
- ciągłość uzwojenia żarzenia magnetronu,
- ciągłość uzwojenia wysokiego napięcia, uwzględniając sposób jego połączenia z rdzeniem lub obudową,
- brak niedopuszczalnego przebicia między uzwojeniami i do rdzenia,
- stan konektorów, izolacji, mocowania i ślady przegrzania.
Rezystancje uzwojeń różnią się zależnie od transformatora. Należy porównać je ze schematem lub dokumentacją konkretnej kuchenki Samsung. Sama ciągłość uzwojenia nie wyklucza zwarcia międzyzwojowego ani przebicia pojawiającego się dopiero po rozgrzaniu i obciążeniu.
Pomiar napięcia zasilającego uzwojenie pierwotne podczas programu grzania pomaga oddzielić usterkę sterowania od problemu w obwodzie WN. Brak zasilania pierwotnego kieruje diagnostykę w stronę przekaźnika, modułu, blokad drzwi, zabezpieczeń i przewodów. Obecność prawidłowego zasilania przy braku grzania zawęża podejrzenie do transformatora oraz współpracujących elementów WN.
Pomiar pod napięciem oraz wszystkie czynności przy obwodzie wysokiego napięcia są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, doświadczenia, przyrządów i procedury właściwej dla modelu. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie należy mierzyć napięcia po stronie wysokiego napięcia zwykłym multimetrem.
Co sprawdzić przed zakupem magnetronu lub transformatora?
Wymiana części na próbę jest kosztowna i może nie usunąć przyczyny. Przed zamówieniem warto ustalić:
- czy bezpiecznik wysokiego napięcia ma ciągłość i dlaczego został przepalony,
- czy dioda i pozostałe zabezpieczenia Samsung nie mają zwarcia lub przerwy,
- czy kondensator ma pojemność zgodną z oznaczeniem i nie wykazuje zwarcia albo przebicia do obudowy,
- czy termik magnetronu i inne termostaty mikrofal Samsung przewodzą w warunkach, w których powinny być zamknięte,
- czy przekaźnik i złącza na elektronice kuchenki Samsung nie są wypalone lub poluzowane,
- czy wentylator chłodzący pracuje, a kanały powietrzne nie są zatkane.
Przepalony bezpiecznik jest skutkiem, a nie pełną diagnozą. Założenie nowego bez usunięcia zwarcia może spowodować jego ponowne uszkodzenie. Nie wolno zastępować go elementem o wyższym prądzie znamionowym ani omijać zabezpieczenia.
Przy iskrzeniu należy wyłączyć urządzenie i obejrzeć płytkę mikową Samsung, falowód oraz głowicę magnetronu. Zwęglona mika może wywoływać łuk elektryczny, lecz wymiana samej osłony nie wystarczy, jeśli wypaleniu uległ falowód lub antena magnetronu.
Dostęp i wymiana części
Magnetron znajduje się przy falowodzie prowadzącym do komory i zwykle współpracuje z radiatorem, kanałem powietrznym oraz zabezpieczeniem termicznym. Ciężki transformator jest przykręcony do podstawy obudowy w pobliżu kondensatora i diody WN. Dokładna droga demontażu zależy od tego, czy kuchenka jest wolnostojąca, do zabudowy czy zawieszana.
Typowa kolejność prac serwisowych obejmuje zdjęcie urządzenia z zabudowy, jeżeli jest to wymagane, demontaż zewnętrznej osłony, rozładowanie kondensatora według dokumentacji, oznaczenie przewodów i uzyskanie dostępu do mocowań. Przed wypięciem konektorów warto udokumentować ich położenie. Nie należy ciągnąć za przewody ani pozostawiać luźnych wsuwek, ponieważ nagrzewający się styk może uszkodzić nową część.
Podczas wyjmowania magnetronu nie wolno uderzyć ani odkształcić jego anteny. Uszczelka RF pomiędzy magnetronem a falowodem musi wrócić we właściwe miejsce, być czysta i nieuszkodzona. Nie należy prostować wgniecionej głowicy, przerabiać kołnierza ani przekładać przypadkowych elementów z innego magnetronu.
Transformator jest ciężki, dlatego urządzenie powinno stać stabilnie, a część musi zostać zamocowana wszystkimi przewidzianymi punktami. Po wymianie należy ponownie sprawdzić diodę, kondensator, magnetron i chłodzenie, aby niewykryte zwarcie nie przeciążyło nowego transformatora.
Po ingerencji przy magnetronie, falowodzie, drzwiach lub ekranowaniu konieczny jest pomiar upływu mikrofal odpowiednim miernikiem oraz kontrola mocy z obciążeniem wodnym. Kuchenki nie uruchamia się na pusto ani ze zdjętą osłoną.
Jak dobrać magnetron lub transformator Samsung?
Podstawą doboru jest pełny model Samsung wraz z końcowym wariantem, na przykład oznaczeniem /XEO, /EO, /E1 lub wersją zapisaną jako /0000. Skrócona nazwa bez sufiksu może obejmować kilka wykonań z innym transformatorem, magnetronem, mocowaniem lub wiązką.
Dodatkowo porównaj numer części odczytany z oryginalnego podzespołu. W przypadku transformatora może to być oznaczenie rozpoczynające się przykładowo od DE26-, ale zgodność trzeba potwierdzić w katalogu dla pełnego modelu urządzenia.
Przy magnetronie znaczenie mają:
- katalogowy numer części i typ magnetronu,
- położenie oraz kształt kołnierza mocującego,
- geometria i długość anteny,
- kierunek chłodzenia radiatora,
- ustawienie zacisków oraz zabezpieczenia termicznego,
- zgodność uszczelki i połączenia z falowodem.
Przy transformatorze porównuje się numer katalogowy, napięcie i częstotliwość zasilania, wykonanie uzwojeń, mocowania, wyprowadzenia i przeznaczenie dla danego układu WN. Identyczne wymiary lub pasujące konektory nie potwierdzają zgodności elektrycznej.
Nie należy montować części pochodzącej z innej mikrofali tylko dlatego, że ma podobny wygląd albo została zastosowana w innym urządzeniu Samsung. Następnym krokiem przed zakupem powinno być odczytanie pełnego modelu z tabliczki znamionowej, łącznie z sufiksem, oraz porównanie numeru oryginalnego magnetronu lub transformatora z potwierdzonym wykazem części.
FAQ – magnetrony i transformatory Samsung
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Taki sam objaw mogą powodować transformator, kondensator, dioda, bezpiecznik WN, termik, przewody, mikroprzełączniki drzwi lub brak zasilania obwodu WN przez moduł. Magnetron można podejrzewać dopiero po sprawdzeniu elementów współpracujących.
Czy sprawny pomiar rezystancji potwierdza dobry magnetron?
Nie. Bardzo mała rezystancja między zaciskami i brak przejścia do obudowy wykluczają tylko niektóre usterki. Magnetron może przejść podstawowy test omomierzem, a mimo to nie wytwarzać właściwej mocy pod obciążeniem.
Dlaczego po wymianie bezpiecznika mikrofalówka ponownie go przepala?
W obwodzie nadal może występować zwarcie kondensatora, diody, transformatora, magnetronu lub przewodów. Jeśli przepala się bezpiecznik sieciowy, należy uwzględnić także sekwencję działania przełączników drzwi. Nie wolno zakładać mocniejszego bezpiecznika.
Czy głośne buczenie świadczy o awarii transformatora?
Nie zawsze. Transformator może buczeć, gdy jest przeciążany przez zwarcie diody, kondensatora lub magnetronu. Najpierw trzeba sprawdzić cały obwód WN i mocowania, ponieważ wymiana samego transformatora może nie usunąć przyczyny.
Czy magnetron z innej mikrofalówki Samsung będzie pasował?
Nie można tego zakładać. Różnice mogą dotyczyć anteny, kołnierza, kierunku chłodzenia, mocy, zacisków i połączenia z falowodem. Zgodność potwierdza się po pełnym modelu z wariantem końcowym oraz numerze katalogowym części.
Co należy sprawdzić po wymianie magnetronu?
Serwisant powinien skontrolować prawidłowe osadzenie uszczelki RF, połączenia elektryczne, działanie chłodzenia, moc grzania z obciążeniem wodnym oraz upływ mikrofal miernikiem przeznaczonym do tego celu.
