Zegary (elektronika) do kuchni
Zegary i elektronika do kuchni Samsung obejmują moduły sterowania, wyświetlacze, panele dotykowe oraz płytki zasilające stosowane głównie w piekarnikach. Brak obrazu, samoczynne wybieranie funkcji lub niedziałające przyciski nie zawsze oznaczają uszkodzenie całego modułu. Przed zakupem sprawdź ustawienia, zasilanie i połączenia, a część dobieraj według pełnego kodu modelu wraz z wariantem po ukośniku.
Co obejmuje elektronika sterująca kuchni Samsung?

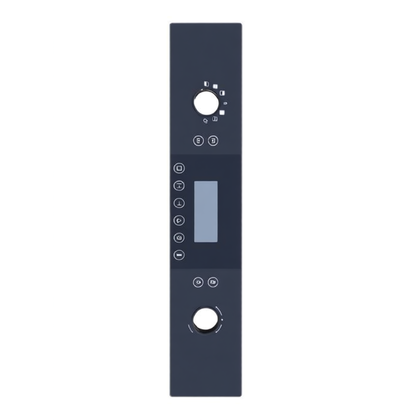

W tej kategorii znajdują się między innymi zegary elektroniczne, wyświetlacze LED lub LCD, panele dotykowe, moduły obsługi oraz płytki zasilające i sterujące piekarników Samsung. Zależnie od konstrukcji urządzenia panel użytkownika może być osobną częścią połączoną taśmą z modułem głównym albo stanowić z nim jeden zespół.
Wyświetlacz nie zawsze steruje bezpośrednio grzałkami. Może jedynie przekazywać polecenia do głównej płyty, która obsługuje przekaźniki i elementy wykonawcze. Dlatego identyczny objaw może wynikać z awarii panelu, zasilacza modułu, przewodów, czujnika lub innego obwodu piekarnika.
Objawy usterki zegara, panelu lub modułu
Podejrzenie elektroniki jest uzasadnione, gdy występuje jeden lub kilka z poniższych objawów:
- wyświetlacz pozostaje ciemny mimo prawidłowego zasilania urządzenia;
- widoczne są tylko niektóre segmenty, obraz migocze albo zmienia jasność po nagrzaniu;
- część przycisków nie reaguje, choć pokrętło lub pozostałe pola działają;
- panel samoczynnie wybiera funkcje, regularnie wydaje sygnały lub zachowuje się jak przy stale wciśniętym przycisku;
- ustawienia resetują się podczas pracy;
- pojawia się błąd komunikacji pomiędzy płytkami;
- można ustawić program, ale nie da się go uruchomić;
- piekarnik jest całkowicie nieaktywny.
Żaden z tych objawów samodzielnie nie potwierdza konieczności wymiany modułu.
Co sprawdzić przed zakupem elektroniki?
Panel nie reaguje na dotyk
Najpierw sprawdź, czy aktywna jest blokada sterowania. Sposób jej wyłączania różni się między seriami Samsung: w jednych modelach przytrzymuje się oznaczone pole blokady, w innych przycisk opcji albo kombinację klawiszy. Właściwą procedurę należy odczytać z instrukcji konkretnego modelu.
Jeżeli problem pojawił się po czyszczeniu, pozostaw panel do całkowitego wyschnięcia. Wilgoć, tłuszcz lub przewodzący osad w okolicy pól dotykowych mogą powodować brak reakcji albo pozorne, samoczynne naciśnięcia. Nie rozpylaj środka czyszczącego bezpośrednio na panel — nanieś go na ściereczkę.
Gdy usterka nasila się po nagrzaniu, oprócz panelu trzeba skontrolować chłodzenie przestrzeni nad komorą. Niedrożny przepływ powietrza lub niesprawny wentylator chłodzący może powodować przegrzewanie elektroniki. Krótkotrwała poprawa po ostygnięciu urządzenia jest wskazówką diagnostyczną, ale nie rozstrzyga, czy uszkodzony jest wyświetlacz, zasilacz czy połączenie między modułami.
Wyświetlacz jest całkowicie ciemny
Sprawdź najpierw, czy działa oświetlenie komory, wentylator lub inna funkcja urządzenia. Jeżeli nie działa nic, należy zacząć od instalacji zasilającej, zabezpieczenia obwodu, przewodu przyłączeniowego, zacisków oraz filtra przeciwzakłóceniowego. Ciemny ekran nie jest wtedy dowodem uszkodzenia samego wyświetlacza.
Jeżeli pozostałe obwody pracują, bardziej prawdopodobne stają się:
- brak zasilania niskonapięciowego panelu;
- poluzowane albo utlenione złącze;
- pęknięta lub zwarta taśma sygnałowa;
- uszkodzenie zasilacza na płytce;
- uszkodzenie wyświetlacza lub modułu obsługi.
Oględziny wykonuje się po odłączeniu urządzenia od zasilania i uzyskaniu dostępu do elektroniki. Szukaj nadpaleń, pęknięć ścieżek, korozji, osadu, luźnych pinów, przegrzanych wtyków oraz odkształconych kondensatorów. Brak widocznych śladów nie potwierdza sprawności płytki.
Piekarnik wyświetla ustawienia, lecz nie grzeje
Sprawny ekran oznacza tylko, że część elektroniki jest zasilana i może obsługiwać interfejs. Przed wymianą zegara lub modułu sprawdza się również:
- prawidłowe ustawienie czasu, trybu i temperatury;
- położenie separatora w modelach Dual Cook;
- domknięcie drzwi i działanie ich czujnika;
- czujnik temperatury piekarnika Samsung;
- zabezpieczenia termiczne;
- grzałki kuchni Samsung;
- przekaźniki, złącza i okablowanie kuchni Samsung.
Jeżeli jedna funkcja grzania nie działa, a pozostałe są sprawne, podejrzenie należy skierować przede wszystkim na jej grzałkę, przewody i odpowiedni przekaźnik. Brak wszystkich funkcji może mieć związek z zasilaniem modułu, zabezpieczeniem termicznym, czujnikiem drzwi lub wspólnym obwodem sterowania.
Pomiary połączeń i modułów
Po odłączeniu piekarnika od sieci można sprawdzić ciągłość przewodów i żył taśmy między panelem a płytą główną. Przewód należy wypiąć z obu stron, aby wynik nie był zafałszowany przez elementy elektroniczne. Każda żyła powinna zachowywać ciągłość, a między niezależnymi torami nie powinno być zwarcia. Podczas pomiaru warto delikatnie poruszać taśmą — przerwa pojawiająca się tylko przy zgięciu wskazuje na uszkodzenie mechaniczne.
Sam pomiar ciągłości nie wykrywa wszystkich problemów. Złącze może przewodzić bez obciążenia, a tracić kontakt po nagrzaniu lub pod wpływem drgań. Trzeba więc ocenić także docisk pinów, ślady przegrzania i stabilność zamocowania.
Pomiar napięć zasilających panel wymaga schematu właściwego dla modelu. Nie istnieje jedna uniwersalna wartość ani wspólny układ pinów dla wszystkich modułów Samsung. Obecność napięcia na wejściu płytki nie dowodzi jeszcze, że jest ono stabilne pod obciążeniem ani że działają linie komunikacyjne.
Pomiary w pracującym urządzeniu są przeznaczone dla wykwalifikowanego serwisanta. Wewnątrz piekarnika występuje napięcie sieciowe, a błędne przyłożenie sond może spowodować porażenie, zwarcie lub uszkodzenie modułu. Czynności wymagają dokumentacji serwisowej, odpowiednich kwalifikacji i właściwych narzędzi.
Co oznaczają wybrane kody związane z elektroniką?
Znaczenie kodu trzeba potwierdzić w instrukcji pełnego modelu, ponieważ oznaczenia różnią się między seriami.
| Kod w wybranych piekarnikach Samsung | Znaczenie | Co sprawdzić |
| C-d0 | Przycisk pozostaje wykrywany jako wciśnięty | Wilgoć, zabrudzenie panelu, mechaniczne zablokowanie pola, taśmę i moduł dotykowy |
| C-F0 | Brak komunikacji między płytą główną i płytą pomocniczą | Złącza, wiązkę lub taśmę, zasilanie obu modułów i zgodność zamontowanych części |
| C-F1 | Problem odczytu lub zapisu pamięci EEPROM | Ponowne uruchomienie, zasilanie modułu, a następnie diagnostykę płyty zgodną z dokumentacją modelu |
| C-F2 | Utrzymujący się problem komunikacji układu dotykowego z modułem sterującym | Panel dotykowy, taśmę, złącza, ślady wilgoci oraz właściwy moduł komunikujący się z panelem |
Kod błędu wskazuje obszar kontroli, a nie część, którą należy automatycznie zamówić. Przykładowo C-F0 może wynikać zarówno z awarii jednej z płytek, jak i z przerwy w łączącej je wiązce.
Dostęp do panelu i wymiana modułu
Konstrukcja zależy od tego, czy urządzenie jest piekarnikiem do zabudowy, kuchnią wolnostojącą czy modelem kompaktowym. W piekarniku do zabudowy dostęp do zespołu sterowania zwykle wymaga wysunięcia urządzenia z mebla oraz zdjęcia górnej osłony albo maskownicy panelu. W kuchni wolnostojącej elektronika może być dostępna po zdjęciu górnej lub tylnej osłony i elementów panelu przedniego.
Przed demontażem:
- Odłącz zasilanie na właściwym obwodzie i potwierdź brak napięcia odpowiednim przyrządem.
- Poczekaj na całkowite ostygnięcie urządzenia.
- Zabezpiecz front i przewody przed naprężeniem podczas wysuwania piekarnika.
- Fotografuj każde złącze przed odłączeniem i oznacz przewody, jeżeli wtyki można pomylić.
- Taśmy elastyczne wypinaj dopiero po zwolnieniu blokady złącza — wysunięcie ich siłą może zerwać ścieżki lub zatrzask.
Po zamontowaniu części sprawdź, czy przewody nie zostały przyciśnięte obudową, złącza weszły do końca, a panel nie jest naprężony przez źle ułożoną maskownicę. Pierwszy test powinien obejmować uruchomienie wyświetlacza, obsługę wszystkich pól, wybór funkcji oraz krótką kontrolę grzania i chłodzenia.
Naprawa płytki na poziomie elementów może być uzasadniona przy uszkodzonym złączu, przekaźniku, zasilaczu lub połączeniu lutowanym. Wymaga jednak diagnostyki elektronicznej. Wymiana kondensatorów albo przelutowanie podejrzanych punktów bez pomiarów może nie usunąć przyczyny, a zwarcie w elemencie wykonawczym lub wiązce może ponownie uszkodzić naprawiony moduł.
Jak dobrać zegar, wyświetlacz lub moduł Samsung?
Elektroniki nie należy dobierać wyłącznie na podstawie wyglądu panelu, liczby złączy ani skróconej nazwy modelu. Podobne płytki mogą różnić się oprogramowaniem, obsługiwanymi funkcjami, rozmieszczeniem sensorów, wersją wyświetlacza lub sposobem komunikacji z modułem głównym.
Do weryfikacji przygotuj:
- pełny model urządzenia;
- końcowy wariant kodu, na przykład /EO, /U2 albo /0000 — dokładnie taki, jaki widnieje na tabliczce;
- numer części odczytany ze starego modułu, jeżeli jest czytelny;
- zdjęcia tabliczki, płytki, złączy i panelu;
- informację, czy oferowany element jest samym wyświetlaczem, panelem obsługi, modułem głównym czy kompletnym zespołem.
Tabliczki piekarnika należy szukać przy otwartych drzwiach, na ramie otworu lub krawędzi korpusu; jej położenie zależy od wykonania. Zachowaj wszystkie litery, cyfry, ukośniki i końcówki. Samo oznaczenie serii bez wariantu nie wystarcza do potwierdzenia zgodności elektroniki.
Nie każdy moduł wymaga programowania, ale nie można również zakładać, że każda nowa płytka jest od razu gotowa do pracy. Przed zakupem trzeba potwierdzić zgodność katalogową oraz ustalić, czy część ma odpowiednie oprogramowanie lub wymaga konfiguracji serwisowej.
Jeżeli problem dotyczy mechanicznego wyboru funkcji, sprawdź także przełączniki Samsung, ponieważ uszkodzony przełącznik lub enkoder może błędnie przekazywać polecenia do sprawnego modułu.
FAQ – zegary i elektronika do kuchni Samsung
Czy ciemny wyświetlacz oznacza uszkodzenie modułu?
Nie. Najpierw trzeba wykluczyć brak zasilania urządzenia, zabezpieczenie obwodu, przewód przyłączeniowy, filtr, zabezpieczenia termiczne oraz przerwę w wiązce. Jeżeli inne funkcje działają, sprawdza się zasilanie i połączenie samego panelu.
Dlaczego panel dotykowy sam wybiera funkcje?
Możliwą przyczyną jest wilgoć, tłusty osad, uszkodzone pole dotykowe, zwarta taśma albo błąd komunikacji. Jeżeli objaw występuje głównie po nagrzaniu, trzeba również skontrolować chłodzenie elektroniki.
Czy można wymienić sam wyświetlacz zamiast całego modułu?
Tylko wtedy, gdy dla danego wykonania wyświetlacz jest osobną częścią i ma potwierdzoną zgodność. W części modeli jest on zintegrowany z płytką obsługi lub panelem, dlatego katalog może przewidywać wymianę kompletnego zespołu.
Czy moduł o identycznych złączach będzie pasował?
Nie musi. Identyczne obudowy i złącza mogą występować w płytkach z innym oprogramowaniem, wyposażeniem lub przypisaniem funkcji. Potwierdzenie wymaga pełnego kodu modelu Samsung wraz z wariantem po ukośniku i numeru części.
Czy reset zasilania naprawia elektronikę piekarnika?
Odłączenie zasilania może skasować przejściowe zawieszenie sterownika, ale nie usuwa uszkodzonej taśmy, niestabilnego zasilacza, zabrudzonego panelu ani przegrzewania. Jeżeli problem powraca, potrzebna jest dalsza diagnostyka zamiast kolejnych resetów.
Czy nowy moduł Samsung trzeba programować?
Zależy to od numeru części i wersji urządzenia. Niektóre zespoły są dostarczane z właściwym oprogramowaniem, inne mogą wymagać konfiguracji lub przełożenia elementów panelu. Należy ustalić to przed montażem dla konkretnego kodu modelu.
