Termostaty do pralek SAMSUNG
Termostaty do pralek Samsung obejmują zarówno czujniki NTC kontrolujące temperaturę wody, jak i termostaty zabezpieczające układ suszenia w pralko-suszarkach. Brak grzania, błąd temperatury lub przerwane suszenie nie przesądzają jeszcze o awarii części. Przed zakupem warto sprawdzić czujnik, przewody, grzałkę i obieg powietrza, a zgodność potwierdzić według pełnego modelu Samsung wraz z wariantem końcowym.
Czujnik NTC czy termostat zabezpieczający?
W tej kategorii występują części pełniące różne funkcje, mimo że potocznie wszystkie bywają nazywane termostatami:
- Czujnik temperatury NTC przekazuje modułowi informację o temperaturze. Wraz ze wzrostem temperatury jego rezystancja maleje. W pralkach jest zwykle osadzony przy grzałce w dolnej części zbiornika, ale miejsce dostępu zależy od konstrukcji urządzenia.
- Termostat stały lub ogranicznik temperatury jest zabezpieczeniem stosowanym między innymi w obwodzie grzania i suszenia pralko-suszarek. Po przekroczeniu określonej temperatury rozłącza obwód. Niektóre wykonania wracają do stanu roboczego po ostygnięciu, a inne mają reset ręczny.
Tych części nie można dobierać zamiennie. Czujnik NTC musi mieć właściwą charakterystykę rezystancji, natomiast termostat zabezpieczający — odpowiednią temperaturę zadziałania, sposób resetowania, obciążalność, mocowanie i konfigurację złączy.
Jakie objawy mogą wskazywać na problem z termostatem?
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Pralka nie podgrzewa wody | czujnik NTC, grzałka, przewody, przekaźnik lub moduł, niewłaściwy program | rezystancję grzałki i NTC, połączenia, wybrany program | prawidłowy pomiar NTC nie wyklucza grzałki, przewodów ani sterowania |
| Pojawia się kod tE, tE1 lub tC | czujnik temperatury, przerwa albo zwarcie przewodów, luźne złącze, rzadziej wejście pomiarowe modułu | NTC po odłączeniu wtyczki oraz ciągłość wiązki od czujnika do sterownika | kod wskazuje obwód pomiaru temperatury, ale nie jest automatycznym wskazaniem części do zakupu |
| Woda jest przegrzewana lub program trwa nietypowo długo | czujnik o błędnej charakterystyce, niestabilne połączenie, problem ze sterowaniem grzałką | zmianę rezystancji NTC wraz z temperaturą i stan złączy | sama ciągłość czujnika nie potwierdza poprawności jego wskazań |
| Pralko-suszarka nie suszy albo przerywa suszenie | otwarty termostat, grzałka suszenia, ograniczony przepływ powietrza, wentylator, przewody | ciągłość termostatów, drożność kanałów i pracę elementów obiegu powietrza | zadziałanie zabezpieczenia może być skutkiem przegrzania, a nie pierwotną przyczyną awarii |
| Błąd grzania HE lub HC | grzałka, czujnik temperatury, termostat, przewody albo układ sterowania | cały obwód grzania zgodnie ze schematem danego modelu | oznaczenie błędu może różnić się między seriami; trzeba sprawdzić instrukcję właściwego urządzenia |
Temperatury wody nie należy oceniać wyłącznie przez dotknięcie szyby drzwi. Nowoczesna pralka pobiera mało wody, wykonuje różne fazy programu, a konstrukcja drzwi ogranicza przekazywanie ciepła. Zimna szyba może być wskazówką, ale nie stanowi miarodajnego testu czujnika.
Jak sprawdzić czujnik temperatury NTC?
Przed pomiarem odłącz pralkę od sieci, zamknij dopływ wody i odczekaj, aż elementy ostygną. Czujnik należy odłączyć od wiązki, ponieważ pomiar wykonany przez elektronikę urządzenia może dać wynik wynikający z innych elementów obwodu.
- Ustaw multimetr na odpowiedni zakres pomiaru rezystancji.
- Zmierz rezystancję między stykami czujnika w ustabilizowanej, znanej temperaturze otoczenia.
- Porównaj wynik z dokumentacją serwisową konkretnego modelu albo charakterystyką właściwej części.
- Ogrzej część czujnika przeznaczoną do kontaktu termicznego w sposób kontrolowany. Nie zanurzaj złącza ani elementu, który nie jest przeznaczony do pracy w wodzie.
- Obserwuj miernik — w sprawnym termistorze NTC rezystancja powinna maleć płynnie wraz ze wzrostem temperatury.
Przerwa w obwodzie, zwarcie lub brak reakcji na zmianę temperatury wskazują na uszkodzenie. Skoki wyniku podczas poruszania wtyczką mogą natomiast oznaczać pęknięty przewód, zaśniedziałe styki albo problem przy samym wyprowadzeniu czujnika.
W jednej z rodzin pralek Samsung wykorzystujących czujnik DC32-00010C dokumentacja podaje około 11,98 kΩ przy 25°C oraz około 3,24 kΩ przy 60°C. Nie są to wartości uniwersalne dla wszystkich termostatów Samsung. Czujnik o podobnym kształcie może mieć inną krzywą NTC, dlatego liczy się zgodność katalogowa, a nie samo występowanie zmiany rezystancji.
Poprawny wynik w jednym punkcie temperatury nie dowodzi pełnej sprawności. Czujnik może mieć przesuniętą charakterystykę, tracić kontakt po rozgrzaniu albo działać prawidłowo, podczas gdy przerwa znajduje się w wiązce. W razie wątpliwości warto zmierzyć również ciągłość każdego przewodu między wtyczką NTC a odpowiednim złączem modułu, korzystając ze schematu właściwego modelu.

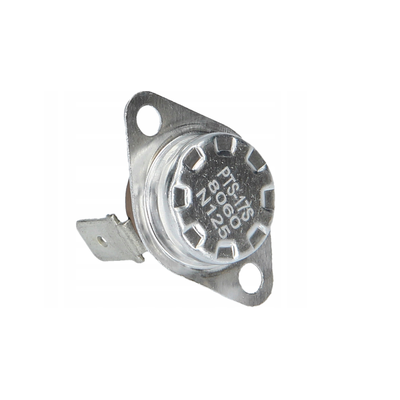

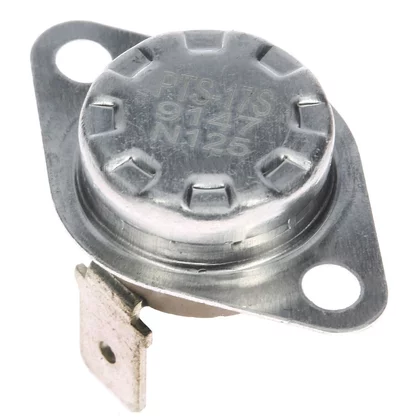

Kontrola termostatu stałego w pralko-suszarce
Termostat zabezpieczający bada się po odłączeniu przynajmniej jednego przewodu. Jeżeli dokumentacja wskazuje, że w temperaturze pokojowej ma być zwarty, multimetr ustawiony na test ciągłości powinien wykazać zamknięty obwód. Brak ciągłości po całkowitym ostygnięciu może oznaczać uszkodzenie albo zadziałanie wersji z resetem ręcznym.
Nie wolno trwale zwierać termostatu w celu uruchomienia grzania. Ogranicznik chroni urządzenie przed nadmierną temperaturą, a jego obejście może doprowadzić do uszkodzenia przewodów, kanału powietrznego lub pożaru.
Jeśli termostat zadziałał, przed resetem lub wymianą trzeba ustalić przyczynę przegrzania. Należy sprawdzić drożność kanału suszenia, nagromadzenie włókien, pracę wentylatora, złącza grzałki oraz samą grzałkę. Wymiana zabezpieczenia bez usunięcia ograniczonego przepływu powietrza może spowodować szybki powrót usterki.
Jak uzyskać dostęp i wymienić część?
Czujnik temperatury wody jest często umieszczony w gnieździe grzałki lub bezpośrednio przy niej. W zależności od serii dostęp może wymagać zdjęcia tylnej albo przedniej części obudowy. Przed demontażem warto ustalić położenie grzałki dla pełnego oznaczenia urządzenia — nie należy zakładać, że każda pralka Samsung jest otwierana w ten sam sposób.
Typowa kolejność prac przy czujniku NTC obejmuje:
- odłączenie zasilania, zamknięcie wody i usunięcie wody pozostałej w pralce;
- zdjęcie właściwego panelu obudowy zgodnie z konstrukcją modelu;
- sfotografowanie połączeń i odpięcie wtyczki bez ciągnięcia za przewody;
- wyjęcie czujnika z gniazda, bez uszkadzania grzałki, uszczelnienia lub zbiornika;
- oczyszczenie powierzchni osadzenia i kontrolę uszczelki;
- zamontowanie zgodnego czujnika oraz pewne podłączenie złącza;
- sprawdzenie szczelności i przeprowadzenie programu testowego.
Termostaty układu suszenia znajdują się zwykle przy grzałce lub kanale gorącego powietrza. Dostęp może wymagać demontażu górnego, tylnego albo przedniego panelu oraz elementów kanału. Przed odłączeniem kilku podobnych zabezpieczeń należy oznaczyć ich położenie — termostaty w jednym zespole mogą mieć różne temperatury zadziałania i nie wolno zamieniać ich miejscami.
Jeżeli diagnostyka wymaga pomiarów napięcia podczas pracy, czynności te są przeznaczone wyłącznie dla wykwalifikowanego technika. W pralce występuje napięcie sieciowe, ruchome elementy i możliwość kontaktu z wodą. Osoba bez odpowiednich kwalifikacji powinna ograniczyć się do pomiarów rezystancji i ciągłości wykonywanych przy urządzeniu odłączonym od zasilania.
Co sprawdzić przed zakupem termostatu?
Jeżeli NTC reaguje prawidłowo na temperaturę, dalszej kontroli może wymagać grzałka pralki Samsung. Gdy czujnik, grzałka i wiązka są sprawne, dopiero wtedy uzasadniona jest diagnostyka sterownika lub modułu pralki Samsung. Modułu nie należy wymieniać wyłącznie na podstawie kodu błędu temperatury.
Do doboru przygotuj pełny model z tabliczki znamionowej wraz z wariantem końcowym, na przykład oznaczeniem po ukośniku i ciągiem /0000. W zależności od urządzenia tabliczka może znajdować się przy otworze drzwiowym albo na tylnej ścianie obudowy.
Oprócz zgodności z modelem należy porównać:
- numer części zapisany na starym elemencie;
- rodzaj części: NTC, termostat automatyczny lub termostat z resetem ręcznym;
- charakterystykę temperaturową albo temperaturę zadziałania;
- obciążalność elektryczną termostatu;
- kształt, wymiary i sposób mocowania;
- liczbę, układ i wykonanie styków;
- zastosowanie w obwodzie prania lub suszenia.
Identyczne złącze nie potwierdza zgodności elektrycznej, a sam skrócony model może obejmować kilka wersji technicznych. Najbezpieczniejszym następnym krokiem jest porównanie pełnego kodu modelu i wariantu z wykazem zastosowań części albo przekazanie czytelnego zdjęcia całej tabliczki znamionowej do doboru.
FAQ – termostaty do pralek Samsung
Czy błąd tE lub tC oznacza konieczność wymiany czujnika?
Nie. Kod dotyczy obwodu pomiaru temperatury. Przyczyną może być czujnik NTC, przerwany przewód, luźne albo utlenione złącze, a rzadziej układ pomiarowy modułu. Najpierw należy zmierzyć czujnik i sprawdzić wiązkę.
Czy każdy termostat do pralki Samsung jest czujnikiem NTC?
Nie. Oprócz czujników o zmiennej rezystancji występują termostaty stałe i ograniczniki bezpieczeństwa, szczególnie w pralko-suszarkach. Pełnią inną funkcję i wymagają innego sposobu sprawdzania oraz doboru.
Czy sprawny czujnik NTC powinien mieć przejście?
Powinien wykazywać skończoną rezystancję, ale sam test ciągłości jest niewystarczający. Trzeba zmierzyć wartość w określonej temperaturze i sprawdzić, czy maleje płynnie podczas ogrzewania.
Czy można zresetować termostat i dalej używać pralko-suszarki?
Tylko jeśli dany termostat ma reset ręczny i wcześniej ustalono przyczynę jego zadziałania. Bez kontroli wentylatora, kanałów, grzałki i przepływu powietrza urządzenie może ponownie się przegrzać.
Czy czujnik o takim samym kształcie będzie pasował?
Nie musi. Dwa czujniki mogą pasować mechanicznie, lecz mieć różną rezystancję i charakterystykę NTC. Moduł otrzyma wtedy nieprawidłową informację o temperaturze, mimo że część daje się zamontować.
Gdzie znaleźć pełne oznaczenie pralki Samsung?
Tabliczka znamionowa znajduje się zwykle przy otworze drzwiowym lub z tyłu obudowy. Do doboru należy odczytać cały model, łącznie z oznaczeniem po ukośniku i końcowym wariantem, a nie tylko skróconą nazwę serii.
