Sterowniki/moduły pralek SAMSUNG
Sterowniki i moduły pralek Samsung odpowiadają m.in. za panel obsługi, zasilanie elektroniki, silnik oraz realizację programu. Brak reakcji, błędy komunikacji lub zatrzymanie cyklu nie przesądzają jednak o uszkodzeniu płytki. Przed zakupem wyklucz zasilanie, przewody, czujniki i elementy wykonawcze, a część dobierz według pełnego modelu Samsung wraz z wariantem końcowym, np. /0000.
Którego modułu dotyczy usterka?

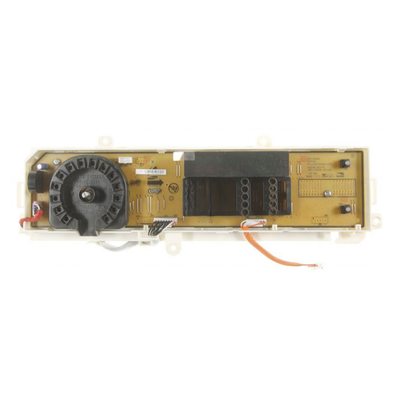

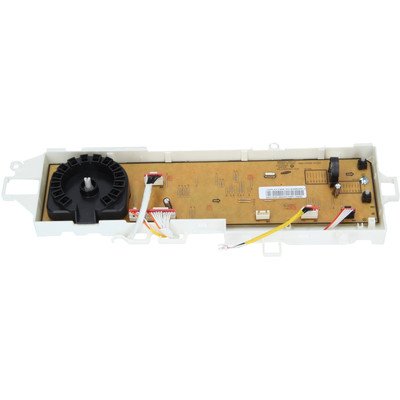

W pralce Samsung może pracować kilka oddzielnych zespołów elektronicznych. Moduł główny realizuje program i steruje podzespołami, płytka panelu odczytuje przyciski oraz obsługuje wyświetlacz, a w wybranych konstrukcjach osobny moduł inwertera zasila i kontroluje silnik. Dostępne są również moduły komunikacyjne, np. Wi-Fi. W innych modelach część tych funkcji połączono na jednej płytce.
Dlatego określenie „uszkodzony programator” jest zbyt ogólne. Ciemny wyświetlacz może wynikać z braku zasilania płytki, niesprawnego panelu albo modułu głównego. Brak obrotów bębna może natomiast wskazywać na silnik, jego przewody, czujnik położenia, inwerter lub sterowanie napędem zintegrowane z modułem głównym.
Objawy, które mogą wskazywać na problem z elektroniką
| Objaw | Co sprawdzić przed modułem | Kiedy podejrzenie elektroniki jest uzasadnione |
| Pralka jest całkowicie martwa | Gniazdo, wtyczkę, przewód, zabezpieczenie obwodu, filtr przeciwzakłóceniowy i połączenia zasilające | Gdy prawidłowe zasilanie dociera do właściwego wejścia modułu, ale jego zasilacz nie uruchamia elektroniki |
| Wyświetlacz działa, lecz przyciski nie reagują | Blokadę rodzicielską, zablokowany przycisk, zabrudzenie panelu oraz złącze między panelem a modułem głównym | Gdy sygnały z panelu nie są przekazywane mimo sprawnej wiązki albo panel zachowuje się niestabilnie również po wykluczeniu przycisków |
| Program zatrzymuje się podczas pobierania lub odpompowywania wody | Dopływ wody, sitko zaworu, wąż odpływowy, filtr oraz pompę odpływową | Gdy element wykonawczy i jego instalacja są sprawne, a moduł nie podaje prawidłowego sterowania lub nie przetwarza sygnału zwrotnego |
| Pralka nie grzeje | Grzałkę, czujnik temperatury, przewody i złącza | Gdy obwód grzania jest sprawny, lecz sterownik nie załącza go w warunkach, w których program powinien rozpocząć grzanie |
| Bęben nie obraca się albo tylko szarpie | Blokowanie mechaniczne, złącza i wiązkę silnika, czujnik położenia oraz silnik | Gdy pomiary silnika i przewodów odpowiadają dokumentacji modelu, a usterka pozostaje po stronie stopnia napędowego lub komunikacji z inwerterem |
| Drzwi nie blokują się | Domknięcie drzwi, zaczep, przewody i blokadę drzwi | Gdy sprawna blokada nie otrzymuje sterowania albo moduł nie rozpoznaje potwierdzenia jej zamknięcia |
| Pralka samoczynnie zmienia ustawienia lub włącza się | Wilgoć przy panelu, przyciski, pokrętło i wiązkę komunikacyjną | Gdy nieprawidłowe sygnały powstają w płytce panelu lub w module mimo suchych, czystych i pewnych połączeń |
Pojedynczy objaw nie potwierdza awarii sterownika. Moduł może prawidłowo zatrzymać cykl, ponieważ wykrył brak wody, niedrożny odpływ, otwarte drzwi, niewłaściwą temperaturę lub problem z silnikiem.
Jak interpretować kody błędów Samsung?
Znaczenie kodu należy sprawdzać w instrukcji właściwej dla pełnego modelu. Oznaczenia mogą się różnić między seriami, a kod wskazuje przede wszystkim obszar diagnostyczny, nie część przeznaczoną od razu do wymiany.
- 3C, 3E i ich warianty dotyczą obszaru napędu. Najpierw kontroluje się silnik, jego złącza, wiązkę oraz konstrukcję układu napędowego; dopiero potem moduł główny lub inwerter.
- AC, AE albo AC6 wskazują problem komunikacji między płytkami. Należy sprawdzić wtyki, przewody, ślady wilgoci oraz to, które moduły komunikują się w danym modelu.
- AE6 w odpowiednich modelach odnosi się do komunikacji z inwerterem. Przyczyną może być zarówno płytka, jak i wiązka łącząca.
- UC, 9C1 lub 9C2 dotyczą nieprawidłowości zasilania. Przed wymianą elektroniki trzeba sprawdzić gniazdo, obwód i sposób podłączenia pralki.
- 4C/4E, 5C/5E, dC/dE, tC/tE czy 1C/1E kierują diagnostykę odpowiednio w stronę dopływu, odpływu, drzwi, temperatury lub pomiaru poziomu wody. Moduł pozostaje jedną z dalszych możliwości, a nie automatycznym rozpoznaniem.
Jeśli kod zniknął po restarcie, nie dowodzi to ani uszkodzenia, ani pełnej sprawności sterownika. Powracający błąd trzeba diagnozować w warunkach, w których występuje — przykładowo podczas startu silnika, grzania albo odpompowywania.
Diagnostyka modułu bez wymiany części na próbę
1. Kontrola zasilania i połączeń
Przy całkowitym braku reakcji zacznij od potwierdzenia działania gniazda innym odbiornikiem oraz oględzin wtyczki i przewodu. Po odłączeniu pralki można skontrolować złącza filtra przeciwzakłóceniowego, modułu i panelu. Szukaj nadtopienia, luźnego pinu, korozji, przerwanego przewodu oraz śladów wody.
Ciągłość przewodu sprawdza się omomierzem po odłączeniu go od zasilania i — jeśli to konieczne dla uniknięcia pomiaru przez równoległe obwody — od badanego podzespołu. Wynik bliski przerwie oznacza brak połączenia, ale poprawna ciągłość przewodu nie potwierdza jeszcze, że jego styki zachowują się prawidłowo pod obciążeniem.
Pomiar napięcia sieciowego na filtrze i module jest pracą pod napięciem. Wymaga kwalifikacji, odpowiednich uprawnień, doświadczenia, przyrządów o właściwej kategorii pomiarowej i procedury dla konkretnego modelu. Nie jest przeznaczony dla osoby bez przygotowania.
2. Oględziny płytki
Po bezpiecznym wymontowaniu sprawdź obie strony dostępnej płytki i obudowę. Istotne są:
- pęknięcia, przebarwienia i zwęglone miejsca;
- spuchnięte lub rozszczelnione kondensatory;
- przegrzane złącza i przekaźniki;
- pęknięte luty przy ciężkich elementach, radiatorach i konektorach;
- korozja, osad po detergencie oraz ślady kondensacji;
- uszkodzenia ścieżek wywołane zwarciem podzespołu zewnętrznego.
Brak widocznych uszkodzeń nie potwierdza sprawności modułu. Uszkodzony może być zasilacz impulsowy, układ wejściowy czujnika, przekaźnik, triak, element sterowania silnikiem, pamięć lub procesor bez wyraźnego śladu na powierzchni.
3. Sprawdzenie elementu, którym moduł miał sterować
Jeżeli uszkodzenie płytki powstało wskutek zwarcia grzałki, pompy, zaworu, silnika albo przewodów, montaż nowego sterownika bez usunięcia przyczyny może zakończyć się kolejną awarią. Przed wymianą należy odłączyć badany odbiornik i wykonać pomiary przewidziane dla niego w dokumentacji urządzenia.
Rezystancję uzwojenia lub grzałki mierzy się bez zasilania, po odpięciu przewodów. Odczyt „OL” albo nieskończony wskazuje przerwę, natomiast wynik bliski zeru może oznaczać zwarcie — trzeba go jednak porównać z wartością właściwą dla konkretnej części. Zwykły multimetr nie zastępuje pomiaru rezystancji izolacji grzałki czy silnika odpowiednim miernikiem.

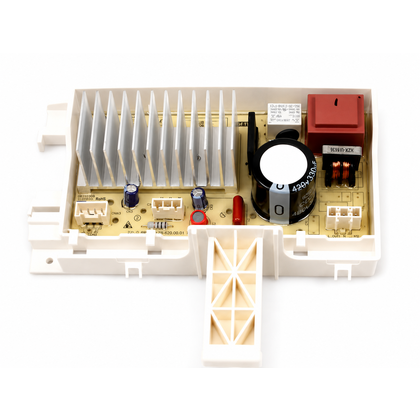

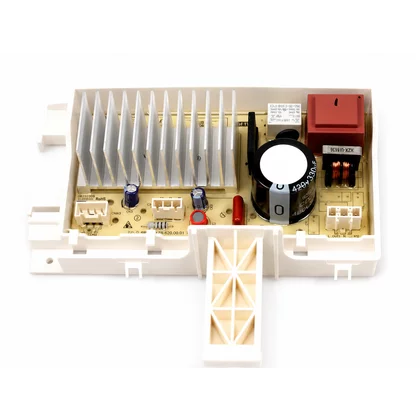

4. Ocena modułu inwertera
Przy braku obrotów ustal, czy silnik jest sterowany bezpośrednio z płyty głównej, czy przez osobny inwerter. Pomaga prześledzenie wiązki od silnika i sprawdzenie dokumentacji części. Delikatne szarpnięcie bębna może oznaczać, że sterownik próbuje rozpocząć komutację, ale nie rozstrzyga, czy uszkodzony jest inwerter, silnik, czujnik położenia czy połączenie.
Badanie stopnia mocy i napięć magistrali inwertera wiąże się z niebezpiecznym napięciem, które może utrzymywać się na kondensatorach również po odłączeniu pralki. Taką diagnostykę wykonuje wykwalifikowany elektronik lub serwisant według schematu konkretnej płytki.
Dostęp i wymiana sterownika w pralce Samsung
W części pralek ładowanych od frontu dostęp do płytki wyświetlacza wymaga zdjęcia górnej pokrywy, wysunięcia szuflady detergentów i odpięcia panelu sterowania. Jest to typowa droga m.in. dla wybranych konstrukcji z płytką umieszczoną bezpośrednio za panelem, ale nie należy stosować jej jako uniwersalnej instrukcji dla każdej pralki Samsung.
Moduł główny może znajdować się w osobnej obudowie pod górną pokrywą, przy panelu albo w tylnej części urządzenia. Inwerter bywa oddzielną płytką bliżej silnika. Przed demontażem:
- Odłącz pralkę od sieci, zakręć wodę i zapewnij dostęp bez naprężania węży.
- Zaczekaj zgodnie z procedurą serwisową modelu; kondensatory układu zasilania mogą zachować ładunek.
- Zrób czytelne zdjęcia wszystkich wtyków i przebiegu przewodów.
- Rozpinaj złącza za ich obudowy i zwalniaj zatrzaski — nie ciągnij za przewody.
- Sprawdź, czy oznaczenia nowej płytki oraz pozycje nieużywanych złączy odpowiadają dokumentacji danego wariantu.
- Ułóż wiązki w fabrycznych prowadnicach, aby nie ocierały o bęben, przeciwwagi, pasek ani ostre krawędzie.
- Po montażu wykonaj test bez wsadu i obserwuj pobieranie wody, ruch bębna, odpływ oraz brak wycieku.
Nie uruchamiaj wymontowanego modułu „na stole” przez przypadkowe podawanie napięcia na piny. Bez schematu, obciążeń zastępczych i separacji galwanicznej grozi to porażeniem oraz zniszczeniem płytki.
Naprawiać płytkę czy wymienić cały moduł?
Naprawa na poziomie elementów może być uzasadniona, gdy uszkodzenie jest rozpoznane, a procesor, pamięć i wielowarstwowe ścieżki pozostają sprawne. Wymiana przekaźnika, elementów przetwornicy lub naprawa połączenia lutowanego wymaga jednak ustalenia przyczyny awarii i kontroli płytki pod obciążeniem.
Niektóre sterowniki Samsung są zabezpieczone masą zalewową. Jej wycinanie może uszkodzić ścieżki i elementy SMD, a po naprawie trzeba prawidłowo odtworzyć ochronę przed wilgocią. Jest to zadanie dla osoby zajmującej się elektroniką, nie standardowa czynność użytkownika.
Wymiana całej płytki jest właściwsza, gdy uszkodzony został mikrokontroler, rozległy fragment PCB albo identyfikacja spalonych elementów nie jest możliwa. Przed zakupem należy jednak potwierdzić, czy potrzebny jest moduł główny, panel wyświetlacza, inwerter czy kompletny zespół z obudową.
Jak dobrać moduł sterujący do pralki Samsung?
Nie dobieraj elektroniki wyłącznie według wyglądu, rozmieszczenia gniazd lub skróconej nazwy modelu. Podobna płytka może mieć inne oprogramowanie, konfigurację pamięci, obsługę silnika, panelu, grzałki lub dodatkowych funkcji.
Do identyfikacji przygotuj:
- pełny model pralki Samsung z tabliczki znamionowej;
- wariant końcowy, np. /0000, bez pomijania cyfr i ukośnika;

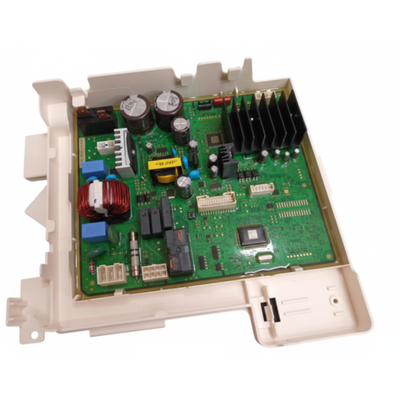

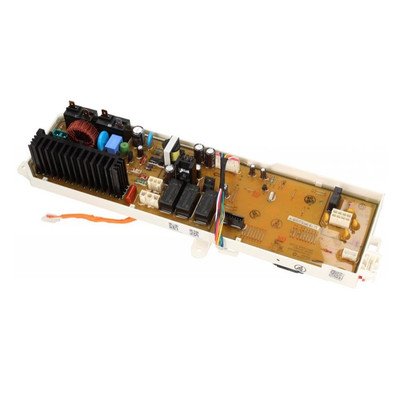

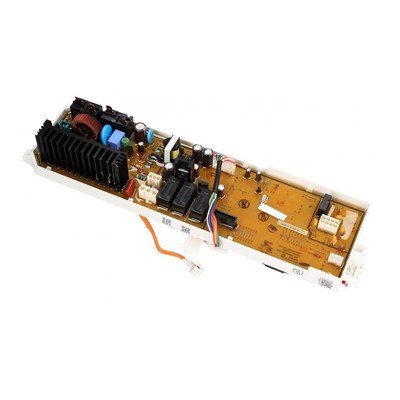

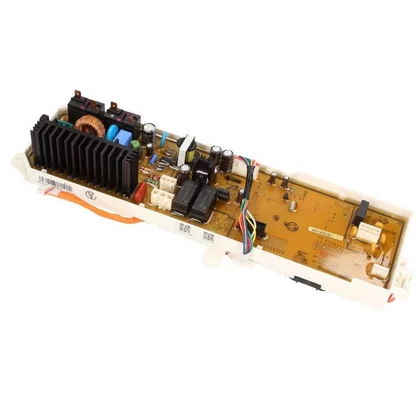

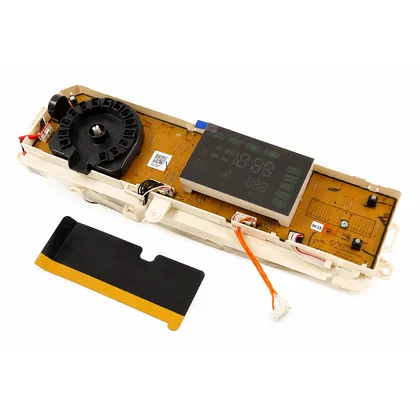

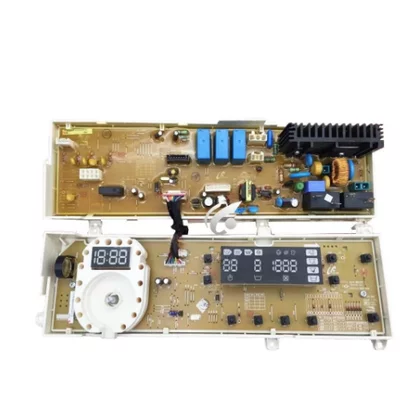

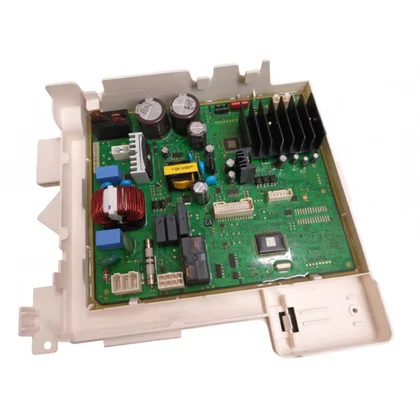

- numer części zapisany na etykiecie modułu, np. z rodziny DC92-… lub DC94-…;
- zdjęcie tabliczki znamionowej, etykiety płytki i wszystkich złączy;
- informację, czy oferowany moduł jest nowy, używany, skonfigurowany albo przeznaczony do zaprogramowania.
Tabliczki szukaj przy ramie drzwi lub z tyłu urządzenia; jej położenie zależy od konstrukcji. Numer nadrukowany bezpośrednio na laminacie może oznaczać samą bazową płytę, natomiast numer katalogowy kompletnego modułu bywa umieszczony na osobnej etykiecie.
Nie każdy sterownik wymaga programowania, ale nie każdy jest również gotowy do pracy bez konfiguracji. Zgodność trzeba potwierdzić katalogowo dla pełnego modelu z wariantem. Następnym krokiem przed zamówieniem powinno być porównanie pełnych oznaczeń urządzenia i modułu albo przesłanie czytelnego zdjęcia tabliczki znamionowej do doboru.
FAQ – sterowniki i moduły pralek Samsung
Czy brak zasilania pralki oznacza uszkodzony moduł?
Nie. Najpierw należy wykluczyć gniazdo, przewód, filtr przeciwzakłóceniowy, połączenia oraz płytkę panelu. Moduł można podejrzewać dopiero po potwierdzeniu, że otrzymuje właściwe zasilanie.
Czy kod 3C oznacza konieczność wymiany sterownika?
Nie. Kod kieruje diagnostykę do układu napędowego. Przyczyną może być silnik, czujnik położenia, przewód, złącze, osobny inwerter albo stopień napędowy na module głównym.
Czy moduł można sprawdzić zwykłym multimetrem?
Multimetr pozwala wykryć część usterek, np. przerwaną ścieżkę, zwarcie lub brak ciągłości przewodu. Nie potwierdzi jednak poprawności oprogramowania, komunikacji, pracy procesora ani zachowania sterownika pod obciążeniem.
Czy płytka o identycznych złączach będzie pasować?
Nie musi. Złącza i obudowa mogą być takie same mimo innego oprogramowania lub konfiguracji. Potrzebne jest potwierdzenie numeru części dla pełnego modelu Samsung wraz z wariantem końcowym.
Czy nowy moduł trzeba zaprogramować?
Zależy to od numeru części i sposobu jej sprzedaży. Niektóre moduły są skonfigurowane fabrycznie, inne wymagają zapisu danych lub przeniesienia konfiguracji. Informację trzeba potwierdzić przed montażem.
Dlaczego nowy sterownik może ponownie się uszkodzić?
Powodem może być zwarcie w pompie, grzałce, silniku, zaworze albo wiązce, a także zalanie czy przegrzane złącze. Element sterowany przez uszkodzony kanał modułu należy sprawdzić przed podłączeniem nowej płytki.
