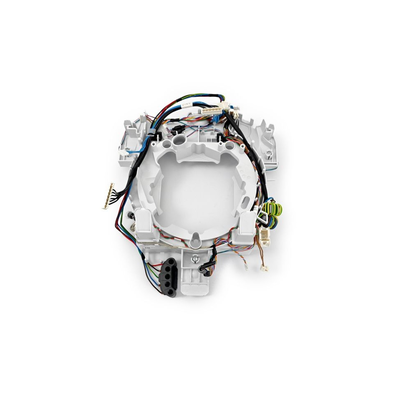

Podstawy robotów Vorwerk tworzą dolną część korpusu i mogą obejmować mocowania, nóżki z elementami wagi oraz wiązkę przewodów. Wymiana może być potrzebna po pęknięciu obudowy, wyrwaniu uchwytów lub uszkodzeniu połączeń. Przed zakupem sprawdź pełny model Thermomixa, numer seryjny i wyposażenie konkretnej podstawy.
Co obejmuje podstawa robota Vorwerk?
W robotach kuchennych Vorwerk Thermomix podstawa nie jest wyłącznie zewnętrzną osłoną. Stanowi dolny zespół konstrukcyjny, w którym znajdują się punkty mocowania podzespołów, prowadzenie przewodów, otwory wentylacyjne oraz nóżki. W Thermomixie TM5 trzy gumowe nóżki współpracują z belkami tensometrycznymi, czyli czujnikami odkształcenia wykorzystywanymi przez wbudowaną wagę.
Zakres dostawy zależy od części. Podstawa może być sprzedawana jako sam element konstrukcyjny albo komplet z wiązką, czujnikami, złączami czy innymi zamontowanymi fabrycznie elementami. Nie należy mylić jej z podstawą naczynia miksującego, która mocuje nóż w misie, ani z zewnętrznymi panelami dostępnymi w kategorii obudów Vorwerk.
Kiedy podstawa może wymagać wymiany?
Za wymianą zespołu przemawiają przede wszystkim potwierdzone uszkodzenia mechaniczne lub elektryczne:
- pęknięcie podstawy, zwłaszcza przy nóżce, śrubie lub punkcie mocowania podzespołu;
- wyłamany zatrzask, tuleja albo gniazdo, przez które wnętrze urządzenia nie może zostać stabilnie zamocowane;
- odkształcenie powodujące kołysanie robota mimo równego blatu;
- uszkodzona nóżka lub zamocowany w niej element układu ważącego;
- przetarta, przecięta albo nadpalona wiązka będąca częścią podstawy;
- wyrwane złącze lub przewód, którego nie można bezpiecznie odtworzyć;
- uszkodzenie po upadku albo zalaniu, jeżeli oględziny potwierdzają pęknięcia, korozję lub naruszenie izolacji.
Samo drganie robota podczas zagniatania albo błędny wynik ważenia nie dowodzą jeszcze uszkodzenia podstawy. Przy pracy z niewyważoną zawartością urządzenie może się poruszać, dlatego powinno stać na czystym, twardym i równym blacie, z dala od jego krawędzi.
Błędne wskazania wagi: co sprawdzić przed zakupem podstawy?
W TM5 objawami problemu mogą być pływające wskazania, przechodzenie z zera do komunikatu „Max” albo wynik niezgodny z obciążeniem. Ponieważ elementy pomiarowe znajdują się przy nóżkach, usterka może dotyczyć podstawy, ale najpierw warto wykluczyć warunki zakłócające pomiar.
| Objaw | Możliwe przyczyny | Sprawdzenie | Interpretacja |
| Wartość zmienia się bez dokładania składników | Nierówny lub drgający blat, przedmiot oparty o robot, naprężony przewód, zabrudzone nóżki | Postaw urządzenie samodzielnie na czystej, stabilnej powierzchni. Usuń przedmioty dotykające obudowy i pozostaw luz na przewodzie | Ustabilizowanie wskazań przemawia przeciwko wymianie podstawy |
| Wskazanie przechodzi z zera do „Max” | Przeciążenie, problem jednej z nóżek, przerwa w wiązce, uszkodzenie czujnika lub elektroniki pomiarowej | Opróżnij misę, wyzeruj wagę i obciążaj ją stopniowo. Sprawdź, czy robot stoi na wszystkich trzech nóżkach | Powtarzalny błąd po wykluczeniu warunków zewnętrznych wymaga kontroli podstawy, przewodów i elektroniki |
| Wynik zależy od położenia przewodu | Robot stoi na przewodzie albo kabel jest naprężony | Wysuń tylko potrzebną długość przewodu i ułóż go bez nacisku na korpus | Poprawny wynik po ułożeniu kabla nie uzasadnia wymiany zespołu |
| Robot kołysze się na równym blacie | Zabrudzenie pod nóżką, zdeformowana nóżka, pęknięta podstawa lub niewłaściwy montaż obudowy | Obejrzyj każdą nóżkę oraz szczeliny między elementami korpusu | Widoczne pęknięcie lub przemieszczenie punktu mocowania może kwalifikować podstawę do wymiany |
Do orientacyjnej kontroli TM5 można użyć czystej, suchej miarki: włóż pustą misę bez miarki, wyzeruj wagę i połóż miarkę w misie. Jej prawidłowa masa powinna wynosić około 40 g. Taki test ocenia działanie całego toru ważenia w danym momencie, lecz nie wskazuje samodzielnie, czy winny jest tensometr, przewód, złącze czy układ elektroniczny.
Nóżki czyści się po odłączeniu urządzenia, przechylając je na boki i odsłaniając po dwie stopki. Użyj miękkiej ściereczki zwilżonej wodą z łagodnym środkiem, a następnie dokładnie osusz powierzchnie. Nie zalewaj nóżek alkoholem ani preparatem do styków i nie uderzaj w obudowę. Chwilowa poprawa po poruszeniu urządzeniem nie potwierdza przyczyny i może dodatkowo uszkodzić czujniki lub mocowania.
Kontrola podstawy i wiązki po rozebraniu urządzenia
Przed demontażem wyłącz robot, wyjmij wtyczkę, zdejmij misę i poczekaj na ostygnięcie urządzenia. Jeżeli doszło do zalania, nie uruchamiaj go ponownie wyłącznie w celu sprawdzenia objawów.
Po uzyskaniu dostępu należy ocenić:
- Konstrukcję podstawy – szukaj pęknięć promieniście wychodzących od mocowań, odkształceń i śladów przemieszczania podzespołów.
- Nóżki i tensometry – sprawdź, czy wszystkie zespoły są osadzone jednakowo i nie mają śladów korozji, uderzenia ani zerwania przewodów.
- Wiązkę – obejrzyj miejsca przejścia przy krawędziach, uchwytach i śrubach. Spłaszczenie izolacji może wskazywać, że przewód został przycięty podczas wcześniejszego montażu.
- Złącza – oceń, czy obudowy wtyków nie są pęknięte, styki nie cofnęły się do wnętrza, a blokady utrzymują połączenie.
- Ślady zalania – osad, przebarwienie i korozja wymagają sprawdzenia również współpracującej elektroniki Vorwerk. Sama wymiana plastikowej podstawy nie usunie uszkodzeń płytki.
Pomiar ciągłości przewodów
Pomiar wykonuje się wyłącznie przy urządzeniu odłączonym od sieci oraz po wypięciu obu końców badanej wiązki. Miernik ustaw na test ciągłości lub niski zakres rezystancji, a następnie sprawdzaj każdy przewód między odpowiadającymi sobie stykami.
Sprawny przewód powinien mieć stabilną rezystancję zbliżoną do rezystancji przewodów pomiarowych miernika. Wskazanie przerwy oznacza brak połączenia. Jeżeli wynik zmienia się podczas bardzo delikatnego poruszania wiązką, prawdopodobne jest pęknięcie żyły lub problem przy zacisku. Test ciągłości nie ocenia poprawności sygnału tensometru pod obciążeniem i nie potwierdza sprawności elektroniki wagi.
Nie należy wbijać ostrych sond przez izolację ani zwierać przewodów w celu obejścia czujnika. Pomiar sygnałów tensometrów i diagnostyka układów pod napięciem są przeznaczone dla osoby posiadającej odpowiednie kwalifikacje, dokumentację i wyposażenie pomiarowe.
Jak uzyskać dostęp i wymienić podstawę Thermomixa TM5?
W TM5 dostęp do dolnego zespołu wymaga rozebrania znacznej części korpusu. Zdejmuje się misę i boczny nośnik Recipe Chip lub Cook-Key, a następnie elementy tylnej części obudowy, uchwyt, pokrętło z pierścieniem oraz mocowania korpusu. Przy rozchylaniu obudowy trzeba pamiętać o nadal podłączonych przewodach panelu i płyty głównej.
Złącza odpinaj za ich obudowy, a nie przez ciągnięcie za przewody. Część po stronie panelu może nie mieć blokady, natomiast inne wtyki wykorzystują zatrzaski. Przed użyciem siły obejrzyj złącze z kilku stron. Warto fotografować przebieg wiązek i oznaczać połączenia, ponieważ przewód poprowadzony inną trasą może zostać ściśnięty przez obudowę albo znaleźć się przy ruchomym lub nagrzewającym się elemencie.
Podczas przenoszenia wyposażenia do nowej podstawy zachowaj położenie podkładek, izolatorów i uchwytów. Punkty tensometryczne nie mogą być naprężone bocznie ani skręcone. Przed zamknięciem obudowy sprawdź, czy:
- przewody znajdują się w prowadnicach i nie przechodzą pod krawędziami korpusu;
- wszystkie wtyki są wsunięte prosto i zablokowane;
- nóżki poruszają się oraz opierają zgodnie z konstrukcją urządzenia;
- otwory wentylacyjne pozostają drożne;
- żaden element nie został luźno wewnątrz obudowy.
Opisane czynności serwisowe wymagają doświadczenia w naprawie urządzeń elektrycznych, odpowiednich narzędzi i znajomości konstrukcji TM5. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie uruchamiaj rozebranego urządzenia ani nie dotykaj obwodów zasilacza w celu wykonania prób pod napięciem.
Po złożeniu przeprowadź najpierw kontrolę bez grzania i wysokich obrotów: sprawdź stabilność, działanie wyświetlacza, wykrywanie misy, mechanizm blokady oraz wagę na znanym obciążeniu. Dopiero po poprawnym przejściu tych prób można wykonać krótki test pracy, obserwując nietypowe drgania, zapach, dźwięki i komunikaty urządzenia.
Jak dobrać właściwą podstawę Vorwerk?
Nie dobieraj podstawy wyłącznie na podstawie koloru, zdjęcia lub określenia „do TM5”. Różne wykonania mogą mieć inne mocowania, prowadzenie wiązki, złącza albo zakres elementów zamontowanych w komplecie. Sprawdź przede wszystkim:
- pełne oznaczenie urządzenia, np. TM5 lub wariant TM5-2;
- numer katalogowy odczytany ze starej części, jeżeli jest widoczny;
- liczbę, kształt i położenie złączy wiązki;
- rozmieszczenie nóżek, otworów wentylacyjnych i punktów montażowych;
- informację, czy część zawiera przewody, tensometry i pozostałe elementy, czy jest pustą obudową.
Numer seryjny urządzenia TM5 ma 17 cyfr. Można go znaleźć na tabliczce umieszczonej na dolnej obudowie albo w menu urządzenia: Menu → Ustawienia → O Thermomixie. Nie należy go mylić z oznaczeniem naczynia miksującego. Do weryfikacji części przygotuj zdjęcie całej tabliczki znamionowej, starej podstawy oraz wszystkich jej złączy.
FAQ – podstawy robotów Vorwerk
Czy uszkodzona waga zawsze oznacza konieczność wymiany podstawy?
Nie. Najpierw wyklucz nierówny lub drgający blat, zabrudzone nóżki, przedmiot oparty o obudowę oraz naprężony przewód zasilający. Dopiero utrzymujący się błąd uzasadnia kontrolę tensometrów, wiązki i elektroniki.
Czy pękniętą podstawę Thermomixa można skleić?
Drobne uszkodzenie powierzchniowe można ocenić indywidualnie, ale klejenie nie jest właściwą naprawą pękniętego mocowania nóżki, tensometru, silnika albo obudowy chroniącej części elektryczne. Takie miejsce przenosi obciążenia i wymaga zachowania geometrii.
Dlaczego nie należy przesuwać TM5 po blacie?
Waga wykorzystuje czujniki znajdujące się przy trzech nóżkach. Przesuwanie obciążonego urządzenia wywołuje siły boczne, na które układ pomiarowy nie jest przeznaczony. Robot należy podnosić, a podczas ważenia pozostawić nieruchomo.
Czy można sprawdzić tensometr zwykłym multimetrem?
Multimetr pozwala wykryć przerwę w przewodzie lub wyraźną niesymetrię połączeń, jeśli znany jest układ konkretnego czujnika. Sam pomiar rezystancji nie potwierdza jednak poprawnego sygnału pod obciążeniem, kalibracji ani sprawności wzmacniacza pomiarowego.
Czy podstawa TM5 pasuje do TM5-2?
Nie należy zakładać zgodności na podstawie podobnego wyglądu. Trzeba porównać numer części, wykonanie podstawy, wyposażenie wiązki i pełne dane urządzenia. Oznaczenie TM5-2 może wskazywać wariant wymagający innego zespołu.
Jakie dane przygotować do doboru podstawy?
Podaj pełny model, 17-cyfrowy numer seryjny TM5, numer ze starej części oraz zdjęcia podstawy i złączy. Jeżeli urządzenie można bezpiecznie uruchomić, numer seryjny odczytasz również z menu informacji o Thermomixie.
