Elektronika VORWERK
Elektronika VORWERK obejmuje moduły sterujące, zasilające oraz płytki pokręteł stosowane między innymi w urządzeniach Thermomix i Kobold. Brak zasilania, resetowanie ekranu czy niedziałający silnik nie przesądzają jednak o awarii płyty. Przed zakupem należy wykluczyć usterki mechaniczne, zasilanie i połączenia, a następnie porównać pełny model oraz oznaczenia modułu.
Kiedy podejrzewać elektronikę VORWERK?
Moduł elektroniczny odbiera sygnały z pokrętła, czujników i zabezpieczeń, a następnie steruje między innymi silnikiem, grzaniem, wyświetlaczem lub regulacją mocy. Zakres jego funkcji zależy od urządzenia i generacji. Thermomix TM31, TM5 i TM6 mają inną konstrukcję niż odkurzacze Kobold, dlatego podobny objaw może prowadzić do zupełnie innej diagnozy.
O problemie z elektroniką mogą świadczyć:
- brak reakcji urządzenia mimo prawidłowego zasilania;
- miganie ekranu, resety lub wyłączanie się podczas pracy;
- brak reakcji na pokrętło albo niestabilna zmiana nastaw;
- brak sterowania silnikiem lub grzaniem po potwierdzeniu sprawności obwodu wykonawczego;
- widoczne przypalenia, pęknięte elementy, ślady korozji albo zalania na płytce;
- powracający komunikat błędu po wykonaniu kontroli zalecanych dla konkretnego modelu.
Żaden z tych objawów samodzielnie nie potwierdza uszkodzenia modułu. Płyta może jedynie reagować na nieprawidłowy sygnał z czujnika, przeciążenie mechaniczne, przerwę w przewodzie lub problem z elementem wykonawczym.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może powodować problem | Co sprawdzić przed wymianą elektroniki | Jak interpretować wynik |
| Urządzenie nie włącza się | gniazdo, przewód, włącznik, połączenia, moduł zasilający lub sterujący | podłączenie przewodu, stan kabla i ślady zalania; w TM5 także możliwość pozostawania w trybie uśpienia | Prawidłowe zasilanie na wejściu nie dowodzi sprawności płyty, ale jego brak wyklucza sens wymiany modułu |
| Ekran miga lub urządzenie się resetuje | niestabilne zasilanie niskonapięciowe, przeciążenie, złącze, moduł wyświetlacza lub płyta zasilająca | zachowanie na zimno i po rozgrzaniu, osadzenie wtyków, stan płytki oraz napięcia pod obciążeniem według dokumentacji modelu | Brak spuchniętych kondensatorów i przypaleń nie potwierdza sprawności elektroniki |
| Silnik nie rusza | zablokowane noże, przeciążenie, zatarty silnik, uszkodzone przewody, czujnik obrotów lub sterownik | swobodę ruchu mechanizmu, ilość i rodzaj zawartości naczynia, drożność wentylacji oraz stan silnika | Mechaniczne zablokowanie napędu kieruje diagnozę poza moduł; swobodny napęd wymaga dalszych pomiarów elektrycznych |
| Thermomix nie grzeje | brak ustawionego czasu lub temperatury, problem z naczyniem, stykami, czujnikiem, grzałką albo sterowaniem | poprawność ustawień, czystość i suchość styków naczynia, przewody oraz element grzejny | Sprawna grzałka nie wyklucza czujnika ani sterowania, a sam brak grzania nie wskazuje jednoznacznie płyty |
| Waga pokazuje błędny wynik | zabrudzone stopki, naprężony przewód, nierówne podłoże, dotykanie obudowy, czujnik lub elektronika | stabilne i równe podłoże, czyste stopki, swobodnie ułożony kabel i brak przedmiotów opartych o urządzenie | Poprawa wyniku po ustawieniu urządzenia oznacza problem eksploatacyjny, nie awarię modułu |
| Kobold nie uruchamia silnika lub nie reguluje mocy | przewód, włącznik, złącze, zabezpieczenie termiczne, niedrożny przepływ powietrza, silnik albo moduł | stan kabla, przełącznika, filtrów, kanałów powietrznych, szczotek silnika i połączeń | Moduł należy podejrzewać po wykluczeniu zasilania, przegrzania i usterki silnika |
Thermomix nie obraca nożami – elektronika czy mechanika?
Najpierw wyłącz urządzenie, odłącz zasilanie i wyjmij naczynie. Sprawdź, czy zespół noża nie jest zakleszczony przez produkt lub uszkodzone łożyskowanie. Ostrza są ostre, dlatego nie chwytaj ich za krawędzie tnące. W przypadku przeciążenia TM5 lub TM6 producent zaleca zmniejszenie ilości składników, ewentualne dodanie płynu, kilkuminutowe chłodzenie oraz kontrolę drożności wlotów powietrza.
Jeżeli napęd jest mechanicznie zablokowany, wymiana sterownika nie usunie przyczyny. Odpowiednią grupę części znajdziesz w kategorii silniki i elementy silników VORWERK. Gdy mechanizm obraca się swobodnie, technik powinien sprawdzić przewody, silnik, sprzężenie zwrotne obrotów i dopiero potem stopień mocy na module.
Pomiar samej rezystancji uzwojeń nie jest pełnym testem silnika. Nie wykrywa wszystkich usterek pojawiających się po rozgrzaniu, pod obciążeniem ani problemów z czujnikiem położenia lub sterowaniem.
Migający wyświetlacz i losowe resety
Miganie ekranu przy uruchamianiu może wynikać z zapadania się napięcia zasilającego moduł wyświetlacza. W pojedynczych naprawach TM5 przyczynę potwierdzono dopiero po analizie zasilania pod obciążeniem; oględziny płytki nie ujawniły uszkodzenia. Nie oznacza to jednak, że ten sam element należy wymieniać w każdym TM5 z migającym ekranem.
Prawidłowa kolejność diagnostyki obejmuje:
- sprawdzenie gniazda, przewodu i połączeń między płytkami;
- oględziny pod kątem zalania, korozji, przegrzania i pękniętych lutów;
- pomiar napięć zasilających w warunkach odpowiadających usterce;
- porównanie wyniku z dokumentacją danej wersji urządzenia;
- oddzielenie usterki płyty zasilającej od problemu wyświetlacza lub panelu obsługi.
Pomiar bez obciążenia ma ograniczoną wartość: napięcie może wyglądać poprawnie, a zanikać dopiero po uruchomieniu ekranu lub innych odbiorników. Pomiary na pracującym urządzeniu i po stronie sieciowej są przeznaczone wyłącznie dla wykwalifikowanego technika.
Jeśli obraz jest zniekształcony, ekran pozostaje ciemny mimo prawidłowych zasilań albo dotyk nie reaguje, należy osobno zweryfikować wyświetlacz VORWERK. Podmiana drogiego wyświetlacza bez potwierdzenia zasilania może nie rozwiązać problemu.
Brak grzania nie zawsze oznacza uszkodzony moduł
W TM5 i TM6 grzanie wymaga ustawienia czasu oraz temperatury. Jeżeli urządzenie nie grzeje, najpierw trzeba więc wykluczyć błąd ustawień. Następnie sprawdza się prawidłowe osadzenie naczynia, czystość i suchość jego styków, ciągłość połączeń oraz obwody czujnika temperatury i grzałki.
Rezystancję czujnika lub elementu grzejnego mierzy się po odłączeniu badanego obwodu od elektroniki. Wynik należy porównać z dokumentacją właściwego modelu i temperaturą, w której przeprowadzono pomiar. Nie istnieje jedna rezystancja właściwa dla wszystkich urządzeń VORWERK. Ciągłość obwodu grzałki nie potwierdza też, że moduł poprawnie ją załącza ani że czujnik przekazuje wiarygodną temperaturę.
Zalanie urządzenia – czego nie robić?
Jeśli płyn dostał się pod naczynie lub do podstawy, urządzenie należy natychmiast odłączyć. Trzeba zebrać ciecz z dostępnej powierzchni bez obracania i potrząsania korpusem, ponieważ może to rozprowadzić wilgoć po elektronice. Gdy nie ma pewności, że wnętrze pozostało suche, nie wolno ponownie włączać sprzętu „na próbę”.
Wilgoć może powodować korozję styków, prądy upływu i zwarcia pojawiające się dopiero po czasie. Samo wysuszenie obudowy z zewnątrz nie potwierdza bezpieczeństwa ani sprawności płyty. Przed zamontowaniem nowego modułu trzeba znaleźć drogę wycieku, na przykład uszkodzone uszczelnienie noża lub niewłaściwie złożone naczynie. Dostępne elementy uszczelniające można porównać w kategorii uszczelki VORWERK.
Jak sprawdza się moduł elektroniczny?
Diagnostykę odłączonej płyty rozpoczyna się od oględzin obu stron PCB. Szuka się osadu po cieczy, przebarwień, pękniętych lutów przy ciężkich elementach, uszkodzonych ścieżek oraz luźnych złączy. Miernikiem można następnie sprawdzić bezpieczniki, ciągłość ścieżek, zwarcia w elementach mocy i przewody łączące moduły.
Brak zwarcia nie oznacza, że element jest sprawny. Kondensator może utracić parametry, regulator może przestawać pracować po nagrzaniu, a półprzewodnik zachowywać się nieprawidłowo dopiero pod obciążeniem. Z tego powodu pomiar modułu poza urządzeniem nie zawsze pozwala potwierdzić wszystkie funkcje.
Opisane pomiary pod napięciem, naprawy po stronie sieciowej i ingerencja w płytki PCB wymagają kwalifikacji, doświadczenia, ochrony ESD oraz odpowiednich przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. W zasilaczu mogą pozostawać naładowane kondensatory również po wyjęciu wtyczki.
Dostęp i wymiana elektroniki VORWERK

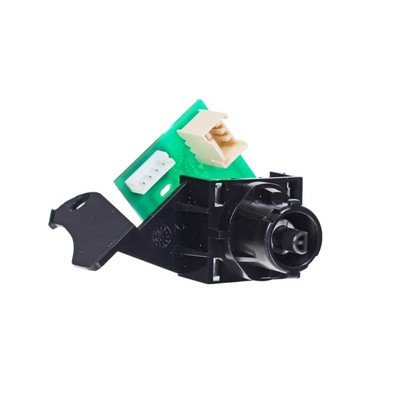

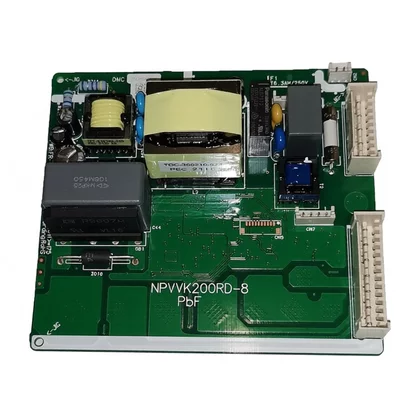

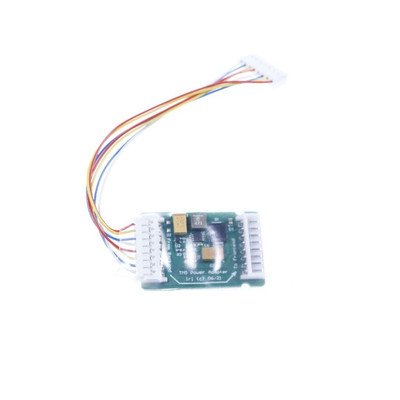

Droga demontażu zależy od modelu oraz rodzaju modułu. Płytka pokrętła znajduje się przy panelu obsługi, natomiast moduł mocy lub zasilania zwykle jest zamontowany wewnątrz korpusu. W odkurzaczach Kobold układ sterujący może być połączony z włącznikiem, regulacją silnika i przewodami prowadzącymi do osprzętu.
Przed demontażem należy:
- odłączyć urządzenie i odczekać zgodnie z procedurą serwisową;
- wykonać zdjęcia ułożenia przewodów i wszystkich złączy;
- oznaczyć wtyki, jeżeli można je pomylić;
- stosować ochronę przed wyładowaniami elektrostatycznymi;
- zwalniać zatrzaski złączy, zamiast ciągnąć za przewody;
- sprawdzić, czy zalanie lub uszkodzony odbiornik nie zniszczy również nowej płyty.
Nowy moduł montuje się w tych samych punktach mocowania, bez naprężania przewodów i taśm. Przed zamknięciem obudowy trzeba ponownie zweryfikować każde połączenie. Po naprawie wykonuje się test funkcji związanych z wymienioną płytą oraz kontrolę zabezpieczeń. Nie wolno omijać blokad pokrywy ani zabezpieczeń termicznych.

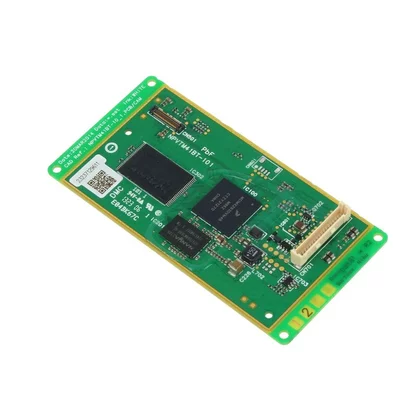

Jeżeli część jest opisana jako niezaprogramowana, przed zakupem należy ustalić wymaganą procedurę konfiguracji i dostępność odpowiednich narzędzi. Sam fizyczny montaż takiego modułu może nie wystarczyć do uruchomienia urządzenia. Nie każdy moduł VORWERK wymaga jednak programowania lub kalibracji — rozstrzyga to numer części i dokumentacja konkretnej wersji.
Jak dobrać właściwy moduł VORWERK?
Sam wygląd płytki i pasujące złącza nie potwierdzają zgodności. Elektronika może różnić się wersją PCB, obsługiwanymi elementami, oprogramowaniem lub przeznaczeniem dla określonej odmiany urządzenia.
Do doboru przygotuj:
- pełną nazwę i model urządzenia, na przykład TM31, TM5, TM6, VK135, VK136 lub VK200;
- numer seryjny i pozostałe dane z tabliczki znamionowej;
- numer katalogowy części;
- wszystkie oznaczenia oraz kody wersji widoczne na starej płytce;
- zdjęcia modułu z obu stron i rozmieszczenia złączy;
- informację, czy oferowany moduł jest zaprogramowany, używany, regenerowany lub przeznaczony do konfiguracji.
Nie należy dobierać modułu TM5 do TM6 ani elektroniki dwóch wersji Kobolda wyłącznie dlatego, że obudowa i wtyki wyglądają podobnie. Przed zamówieniem porównaj oznaczenia znak po znaku albo prześlij zdjęcie tabliczki znamionowej i starego modułu do weryfikacji.
FAQ – elektronika VORWERK
Czy brak zasilania oznacza uszkodzenie modułu?
Nie. Najpierw trzeba sprawdzić gniazdo, przewód, włącznik i połączenia. W Thermomixie należy również uwzględnić tryb uśpienia. Dopiero potwierdzone zasilanie wejściowe uzasadnia diagnostykę płyty.
Czy moduł można ocenić tylko na podstawie wyglądu?
Nie. Płytka bez przypaleń może mieć usterkę ujawniającą się pod obciążeniem lub po rozgrzaniu. Oględziny pomagają wykryć zalanie i uszkodzenia mechaniczne, ale nie zastępują pomiarów.
Dlaczego Thermomix wyłącza się podczas mieszania?
Powodem może być przeciążenie lub przegrzanie silnika, zablokowany napęd, niedrożna wentylacja albo niestabilne zasilanie elektroniki. Zmniejszenie wsadu i kontrola mechanizmu powinny poprzedzać zakup modułu.
Czy po zalaniu wystarczy wysuszyć urządzenie?
Nie zawsze. Ciecz może pozostać pod elementami i wywołać korozję lub późniejsze zwarcie. Jeżeli mogła dostać się do podstawy, urządzenia nie należy uruchamiać przed oceną wnętrza i usunięciem przyczyny wycieku.
Czy każdy moduł Thermomix trzeba programować?
Nie. Wymagania zależą od numeru i wersji części. Moduł oznaczony jako niezaprogramowany wymaga potwierdzenia procedury konfiguracji przed zakupem, natomiast innych płyt nie należy automatycznie traktować w ten sam sposób.
Czy moduł o identycznych złączach będzie pasował?
Nie jest to wystarczające kryterium. Trzeba porównać pełny model urządzenia, numer części, rewizję płytki, funkcje i status oprogramowania. Różne wersje mogą wyglądać identycznie, lecz nie współpracować z danym urządzeniem.
