Pokrętła do VORWERK obejmują zewnętrzne gałki oraz elementy modułu sterującego stosowane między innymi w Thermomixach TM5 i TM6. Przy przeskakujących nastawach trzeba odróżnić uszkodzoną nasadkę od zabrudzonego lub zużytego enkodera. Dobieraj część po pełnym modelu, wykonaniu i oznaczeniu urządzenia, nie tylko po wyglądzie.
Jaką funkcję pełni pokrętło w Thermomixie
W urządzeniach VORWERK pokrętło może być jedynie zewnętrzną nasadką, ale w przypadku Thermomixa współpracuje także z obrotowym enkoderem. Obrót jest zamieniany na impulsy, a naciśnięcie może służyć do wyboru lub zatwierdzenia ustawienia. W TM5 i TM6 pokrętło obsługuje między innymi czas, temperaturę i prędkość, dlatego usterka elementu sterującego może utrudniać korzystanie z wielu funkcji naraz.
Nie każda część nazywana pokrętłem jest taka sama. W ofercie mogą występować:
- sama zewnętrzna gałka lub nasadka;

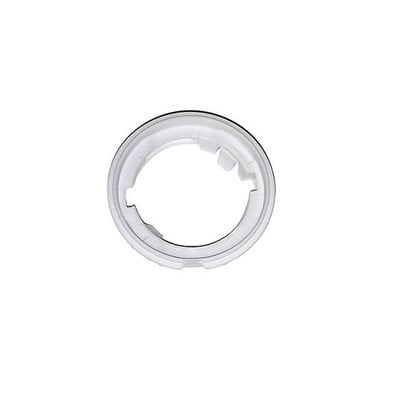

- pierścień, uchwyt albo element mocujący pokrętło;
- kompletny moduł pokrętła z enkoderem;
- element przeznaczony wyłącznie do konkretnej generacji, na przykład TM5 albo TM6.
Objawy uszkodzenia pokrętła lub enkodera
Najbardziej charakterystycznym objawem problemu z enkoderem są losowe skoki wartości. Delikatny obrót może zmienić czas, temperaturę lub obroty o kilka albo kilkadziesiąt pozycji, a kolejny ruch może zmienić wartość w przeciwnym kierunku. Taki objaw pasuje do zabrudzenia, zużycia styków, uszkodzenia samego enkodera albo problemu z jego połączeniem.
Inne możliwe symptomy to:
- pokrętło obraca się, ale ekran nie reaguje;
- reakcja pojawia się dopiero po mocniejszym nacisku lub poruszaniu gałką;
- wartość zmienia się nierówno, z opóźnieniem albo samoczynnie;
- pokrętło ma nadmierny luz, spada z osi lub obraca się bez wyczuwalnych pozycji;
- pęknięta nasadka ślizga się na osi i nie przekazuje ruchu;
- naciśnięcie nie zatwierdza wyboru, mimo że obrót działa;
- gałka jest mechanicznie uszkodzona, lecz sam moduł sterujący reaguje prawidłowo.
Objaw nie wskazuje automatycznie na konieczność wymiany całego modułu. Jeżeli wartości zmieniają się poprawnie, a problem dotyczy wyłącznie pęknięcia, luzu lub wyglądu zewnętrznej gałki, wystarczająca może być sama nasadka. Jeżeli wartości przeskakują, znikają albo zmieniają się bez związku z ruchem, podejrzenie przesuwa się w stronę enkodera, jego styków, lutów lub przewodu.
Diagnostyka: objaw → sprawdzenie → następny krok
| Objaw | Co sprawdzić | Jak interpretować wynik |
| Pęknięta lub luźna gałka | Zdejmij ją ostrożnie przy odłączonym urządzeniu i obejrzyj gniazdo osi | Jeżeli oś oraz reakcja na obrót są prawidłowe, szukaj samej nasadki lub elementu mocującego |
| Wartości przeskakują w wielu ustawieniach | Obracaj pokrętłem powoli w kilku miejscach zakresu i porównaj reakcję ekranu | Powtarzalne skoki w różnych funkcjach wskazują na tor enkodera, ale nie rozstrzygają, czy winne są styki, luty, przewód czy elektronika |
| Pokrętło działa tylko po nacisku | Sprawdź luz osi, stabilność gałki i reakcję na delikatne naciśnięcie | Możliwe jest zużycie mechaniczne, przesunięcie elementu albo uszkodzenie części naciskowej; nie wymieniaj od razu całej elektroniki |
| Obrót nie działa, ale ekran i pozostałe funkcje pracują | Sprawdź połączenie modułu oraz stan mechaniczny osi po uzyskaniu dostępu | Przerwa w przewodzie, wtyczce, lutach lub uszkodzony enkoder mogą dawać podobny objaw |
| Nie działa cały panel lub urządzenie nie uruchamia się | Sprawdź zasilanie, komunikaty na ekranie i inne funkcje | Samo pokrętło nie jest wtedy wystarczającym podejrzanym; przyczyna może leżeć w panelu, płycie głównej albo zasilaniu |
Podstawowy test polega na obserwacji powtarzalności reakcji, a nie na pomiarze jednej uniwersalnej rezystancji. Enkoder obrotowy w Thermomixie nie powinien być oceniany tak jak zwykły potencjometr bez sprawdzenia konstrukcji konkretnego modułu. Pomiar ciągłości lub napięć może pomóc technikowi wykryć przerwę, zwarcie albo wadliwe połączenie, ale jego wynik zależy od wyprowadzeń i elektroniki danego wariantu.
Jeżeli moduł jest wyjęty i dostępne są jego styki, można sprawdzić omomierzem, czy podczas powolnego obrotu występują powtarzalne zmiany sygnału na odpowiednich torach. Przed takim pomiarem urządzenie musi być odłączone od sieci, a punkty pomiarowe trzeba ustalić na podstawie dokumentacji lub oznaczeń konkretnej płytki. Brak ciągłości może potwierdzić uszkodzenie styku lub ścieżki, ale prawidłowy pomiar statyczny nie gwarantuje poprawnej pracy podczas szybkiego obracania i naciskania.
Sama gałka czy moduł pokrętła?
To najważniejsze rozróżnienie przed zakupem. Sama gałka jest właściwym wyborem, gdy:
- jest pęknięta, starta lub odbarwiona;
- nie trzyma się osi, mimo że oś obraca się prawidłowo;
- urządzenie prawidłowo odczytuje każdy obrót;
- nie ma problemu z naciskaniem i zatwierdzaniem ustawień.
Moduł pokrętła z enkoderem rozważa się wtedy, gdy występują losowe skoki, brak reakcji na obrót, niestabilne impulsy lub uszkodzenie elementu zamontowanego na płytce. Wymiana kompletnego modułu może być prostsza niż naprawa styków, ale nie powinna być wykonywana bez wykluczenia luźnej nasadki, zabrudzenia, uszkodzonego złącza i pękniętych lutów.
Nie używaj WD-40 ani przypadkowych olejów do styków enkodera. Tłusta warstwa może przyciągać zabrudzenia i pogorszyć pracę elementu. Jeżeli czyszczenie jest technicznie uzasadnione, należy użyć preparatu przeznaczonego do elektroniki zgodnie z jego instrukcją, a przed uruchomieniem odczekać do całkowitego odparowania środka. Czyszczenie nie naprawi wytartych styków, pękniętej obudowy ani uszkodzonej ścieżki.
Dostęp do pokrętła i wymiana
Zakres prac różni się między TM5, TM6 i innymi urządzeniami VORWERK. W prostym przypadku zewnętrzną gałkę zdejmuje się bez rozbierania całej obudowy. Należy podważać ją równomiernie i delikatnie, używając narzędzia, które nie uszkodzi panelu. Nie ciągnij za element pod kątem i nie obracaj na siłę, jeżeli wyczuwasz blokadę lub pierścień mocujący.
Dostęp do enkodera wymaga już demontażu części panelu lub obudowy. W Thermomixie TM5 przed otwarciem korpusu trzeba liczyć się z przewodami i złączami przy panelu. Złącza mogą być osadzone ciasno; należy chwytać za korpus wtyczki, a nie za przewody. Przed odłączeniem warto wykonać zdjęcie położenia przewodów i oznaczyć złącza, ponieważ podobne wtyczki nie powinny być podłączane na podstawie samego kształtu.
Przy wymianie modułu:
- Wyłącz urządzenie, odłącz je od sieci i odczekaj, aż ostygnie.
- Usuń zewnętrzną gałkę zgodnie z konstrukcją konkretnego modelu.
- Zdejmij tylko te elementy obudowy, które są potrzebne do uzyskania dostępu do modułu.
- Zabezpiecz przewody i złącza przed wyrwaniem oraz pomyleniem.
- Porównaj nowy moduł z zamontowanym: położenie osi, sposób mocowania, liczbę i rodzaj złączy oraz kształt płytki.
- Zamontuj część bez naciskania na ekran, taśmy i przewody.
- Przed zamknięciem obudowy sprawdź ręcznie, czy oś obraca się płynnie i nie ociera o panel.
- Po złożeniu przetestuj obrót, nacisk oraz wszystkie funkcje, które korzystają z pokrętła.
Otwieranie korpusu, lutowanie osłony enkodera i naprawa styków wymagają doświadczenia w pracy z elektroniką. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Producent zaleca naprawy urządzenia przez autoryzowany serwis, szczególnie gdy sprzęt jest objęty gwarancją, został zalany, upadł albo występują również problemy z zasilaniem, grzaniem, blokadą naczynia lub płytą główną.
Jak dobrać pokrętło do VORWERK
Nie wybieraj części wyłącznie po zdjęciu. Pokrętła mogą wyglądać podobnie, lecz różnić się średnicą, kolorem, kształtem gniazda, długością osi, sposobem mocowania i współpracującym enkoderem. Nawet identyczne złącze nie potwierdza zgodności całego modułu.
Przed zakupem przygotuj:
- pełny model urządzenia, na przykład Thermomix TM5 lub TM6;
- wszystkie oznaczenia z tabliczki znamionowej albo naklejki na spodzie obudowy;
- numer części odczytany z uszkodzonego modułu, jeżeli jest widoczny;
- zdjęcie gałki, osi i złączy po bezpiecznym uzyskaniu dostępu;
- informację, czy potrzebna jest sama nasadka, pierścień, czy kompletny moduł enkodera.
W przypadku VORWERK skrócona nazwa handlowa urządzenia może nie wystarczyć do rozróżnienia wariantu. Zachowaj oznaczenia z zerami, myślnikami i końcówkami wersji. Jeżeli część jest opisana jako przeznaczona dla TM5 albo TM6, nie zakładaj automatycznie, że będzie pasować do drugiej generacji. Zgodność trzeba potwierdzić na podstawie oznaczenia części i konkretnego wykonania urządzenia.
Najbezpieczniejszy następny krok to odczytanie pełnego oznaczenia z urządzenia i porównanie go z opisem wybranego elementu. Gdy nie wiadomo, czy uszkodzona jest sama gałka, czy enkoder, pomocne są zdjęcia zewnętrznego pokrętła, osi oraz modułu po demontażu wykonanym przez osobę mającą odpowiednie przygotowanie.
Powiązane części
Jeżeli test wykaże, że problem nie dotyczy samej gałki, sprawdź także elektronikę VORWERK. Pozostałe elementy urządzenia znajdziesz w kategorii części zamienne VORWERK.
FAQ
Czy przeskakujące wartości oznaczają uszkodzone pokrętło?
Nie zawsze. Taki objaw częściej dotyczy toru enkodera, jego styków, lutów lub połączenia, ale podobne zachowanie może wynikać także z uszkodzonego modułu sterującego. Najpierw sprawdź, czy sama gałka nie ślizga się na osi i czy problem występuje w kilku funkcjach.
Czy można kupić tylko zewnętrzną gałkę?
Tak, jeżeli uszkodzenie jest wyłącznie mechaniczne, a urządzenie poprawnie odczytuje obrót i naciśnięcie. Pęknięta nasadka, nadmierny luz lub wytarte tworzywo nie oznaczają automatycznie awarii enkodera.
Czy czyszczenie enkodera zawsze przywraca sprawność?
Nie. Czyszczenie może pomóc przy zabrudzeniu, lecz nie naprawi zużytych styków, pękniętych lutów, uszkodzonej osi ani elektroniki sterującej. Po czyszczeniu trzeba sprawdzić powtarzalność reakcji w całym zakresie obrotu.
Czy pokrętło z TM5 pasuje do TM6?
Nie należy tego zakładać. Generacje mogą różnić się wymiarami, sposobem mocowania i modułem elektronicznym. Zgodność potwierdź po pełnym oznaczeniu części oraz modelu urządzenia, a nie tylko po kolorze i wyglądzie.
Czy do wymiany pokrętła trzeba rozebrać cały Thermomix?
Do wymiany samej zewnętrznej gałki zwykle nie. Dostęp do enkodera lub kompletnego modułu może wymagać zdjęcia panelu i części obudowy. Dokładna kolejność zależy od modelu i nie powinna być przenoszona bez sprawdzenia na inną wersję.
Jakie dane przesłać do doboru części?
Przygotuj pełny model urządzenia, oznaczenia z tabliczki lub spodu obudowy, numer widoczny na module oraz zdjęcia gałki, osi i złączy. Taki zestaw danych pozwala odróżnić samą nasadkę od kompletnego modułu pokrętła.
