Sprzęgła VORWERK
Sprzęgła Vorwerk przenoszą obroty silnika na zespół noży w robotach Thermomix. Zużycie może powodować brak napędu, przeskakiwanie lub hałas, ale podobne objawy daje zablokowany albo uszkodzony nóż oraz awaria silnika. Przed zakupem sprawdź pełny model urządzenia, numer części, kształt zabieraka i rodzaj mocowania.
Za co odpowiada sprzęgło w Thermomixie?
Sprzęgło silnika, nazywane także zabierakiem lub sprzęgiełkiem, znajduje się między osią napędu a dolną częścią zespołu noży. Jego zadaniem jest przekazanie momentu obrotowego po osadzeniu naczynia w korpusie robota. Kształt i wykonanie tego połączenia różnią się między generacjami Thermomixa.
W tej kategorii występują przede wszystkim sprzęgła do starszych modeli, takich jak TM31 i TM3300, oraz osłony sprzęgła przeznaczone do wybranych wersji TM5 i TM6. Osłona sprzęgła nie jest tym samym elementem co kompletne sprzęgło, gniazdo osadzone na osi silnika ani zespół noży.
Objawy zużytego lub pękniętego sprzęgła
Podejrzenie sprzęgła jest uzasadnione szczególnie wtedy, gdy silnik wyraźnie wchodzi na obroty, ale napęd nie jest skutecznie przekazywany na nóż. Możliwe objawy to:
- silnik pracuje, natomiast nóż stoi lub obraca się tylko okresowo;
- spod naczynia słychać terkotanie, przeskakiwanie albo tarcie;
- napęd działa bez obciążenia, lecz zatrzymuje się po dodaniu składników;
- na wypustach sprzęgła widać pęknięcia, zaokrąglone krawędzie, ubytki lub odkształcenie;
- naczynie nie zazębia się z napędem tak jak wcześniej;
- osłona sprzęgła jest pęknięta, luźna lub zdeformowana.
Sam brak obrotów noża nie potwierdza jednak uszkodzenia sprzęgła. Przed zamówieniem części trzeba sprawdzić cały krótki łańcuch napędu: silnik → sprzęgło → dolne gniazdo noża → wał noża → ostrza.
Co jeszcze może powodować brak obrotów?
| Objaw | Możliwa przyczyna | Co sprawdzić | Interpretacja |
| Silnik słychać, a nóż nie obraca się | Sprzęgło lub zespół noży | Stan wypustów sprzęgła i połączenie ostrzy z wałem noża | Pęknięte sprzęgło wskazuje na część napędu; swobodnie obracające się ostrza mogą oznaczać uszkodzenie zespołu noży |
| Silnik tylko szarpie lub buczy | Zablokowany nóż, zatarty silnik albo problem sterowania | Sprawdzić opór noża poza urządzeniem i ślady zalania korpusu | Duży opór noża kieruje diagnostykę do naczynia; zablokowana oś silnika nie jest usterką samego sprzęgła |
| Robot zatrzymał się przy ciężkim cieście | Przeciążenie i zadziałanie ochrony silnika | Zmniejszyć ilość produktu, odczekać i sprawdzić komunikat | Powrót prawidłowej pracy po ostygnięciu nie uzasadnia wymiany sprzęgła |
| W podstawie robota są ślady płynu | Nieszczelny nóż lub jego uszczelnienie | Obejrzeć spód naczynia, uszczelkę noża i komorę napędu | Najpierw należy usunąć wyciek; wymiana samego sprzęgła nie naprawi przyczyny zalania |
| Nóż obraca się słabo, a silnik pracuje nierówno | Silnik, czujniki obrotów lub elektronika | Diagnostyka serwisowa napędu i sterownika | Sprawne sprzęgło nie wyklucza usterki silnika ani jego sterowania |
W TM31 komunikat LOAd może oznaczać zadziałanie elektronicznej ochrony silnika po przeciążeniu. W takim przypadku należy zatrzymać urządzenie, wyjąć naczynie, zmniejszyć ilość produktu lub dodać płyn zgodnie z recepturą i pozostawić robot do ostygnięcia. Jeżeli problem występuje bez obciążenia albo napęd nadal szarpie, potrzebna jest dalsza diagnostyka.
Kod błędu również nie jest automatycznym wskazaniem sprzęgła. W TM31 kody z grupy E.r mogą dotyczyć różnych obwodów, dlatego należy zachować dokładne oznaczenie komunikatu i sprawdzić procedurę właściwą dla urządzenia.
Jak sprawdzić sprzęgło bez uruchamiania robota?
- Odłącz robot od sieci, wyjmij naczynie i poczekaj, aż gorące elementy ostygną.
- Obejrzyj widoczne sprzęgło przy dobrym oświetleniu. Szukaj pęknięć, brakujących fragmentów, wygładzonych wypustów oraz śladów tarcia.
- Sprawdź, czy sprzęgło jest osadzone współosiowo. Wyraźny luz poprzeczny lub przekoszenie może pochodzić z elementu pod sprzęgłem, osi albo łożysk silnika.
- Wyjmij zespół noży z naczynia zgodnie z instrukcją danego modelu. Chwytaj za bezpieczną górną część zespołu, nie za ostre krawędzie.
- Sprawdź, czy nóż nie jest zablokowany resztkami oraz czy dolne gniazdo napędowe nie jest wyrobione. Ostrza i dolny zabierak powinny pozostawać ze sobą mechanicznie połączone.
Wynik oględzin trzeba interpretować łącznie. Uszkodzone wypusty sprzęgła uzasadniają jego wymianę, ale dobry wygląd nie potwierdza sprawności silnika. Z kolei swobodny obrót ostrzy względem wału wskazuje na problem kompletnego noża Vorwerk, a nie na sprzęgło w korpusie.
W modelach TM5 i TM6 producent przewiduje w zespole noży punkt kontrolowanego uszkodzenia. Jeżeli silnik pracuje, a ostrza nie obracają się, należy więc sprawdzić kompletny nóż przed podejrzeniem osłony lub elementów silnika.
Czy sprzęgło sprawdza się miernikiem?
Nie. Jest to część mechaniczna, dlatego pomiar rezystancji lub ciągłości obwodu nie oceni jej zużycia. Miernik może być przydatny dopiero podczas diagnostyki silnika, przewodów lub elektroniki, ale wartości i punkty pomiarowe zależą od konkretnej wersji urządzenia. Pomiarów pod napięciem nie należy wykonywać bez dokumentacji serwisowej i odpowiednich kwalifikacji.
Dostęp i wymiana sprzęgła Vorwerk
Zakres demontażu zależy od konstrukcji. W części wersji TM31 górny element sprzęgła jest mocowany zatrzaskowo, natomiast znajdujące się niżej gniazdo może być osadzone na wieloklinie osi silnika. Nie są to elementy demontowane w ten sam sposób.
Przed rozpoczęciem naprawy:
- odłącz zasilanie i usuń naczynie oraz akcesoria;
- wykonaj zdjęcia położenia osłon i przewodów przed ich rozłączeniem;
- nie podważaj tworzywa przypadkowym śrubokrętem, jeżeli element jest ciasno osadzony;
- nie uderzaj w oś silnika, ponieważ można uszkodzić łożyska lub zmienić położenie wirnika;
- nie smaruj powierzchni, które mają przenosić napęd przez dopasowane wypusty;
- przed montażem usuń resztki pękniętego tworzywa i sprawdź współpracujące gniazdo noża.
Jeżeli wymiana wymaga otwarcia korpusu, zdjęcia elementu z wieloklinu albo ingerencji w silnik, potrzebne mogą być odpowiednie końcówki, ściągacz i kontrola osiowego osadzenia napędu. Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i znajomości urządzeń elektrycznych. Nie są przeznaczone dla osoby bez przygotowania.
Po naprawie najpierw obróć napęd ręcznie w zakresie dopuszczonym przez konstrukcję i upewnij się, że nic nie trze. Następnie prawidłowo zamontuj nóż, jego uszczelkę oraz podstawę naczynia. Pierwszą próbę wykonaj krótko, bez ciężkiego wsadu, obserwując dźwięk i stabilność pracy. Nie uruchamiaj urządzenia z widocznym wyciekiem.
Dlaczego nowe sprzęgło może szybko uszkodzić się ponownie?
Przed założeniem części trzeba znaleźć przyczynę wcześniejszego uszkodzenia. Nowe sprzęgło może ponownie ulec zużyciu, jeżeli:
- nóż obraca się z dużym oporem lub jest okresowo blokowany;
- dolne gniazdo zespołu noży ma starte krawędzie;
- napęd i naczynie nie są ustawione współosiowo;
- element został zamontowany pod kątem albo nie zatrzasnął się całkowicie;
- do komory napędu przedostaje się płyn;
- urządzenie jest regularnie przeciążane zbyt dużą ilością gęstego produktu;
- luzy osi lub łożysk silnika powodują bicie sprzęgła.
Gdy oś silnika jest zatarta, ma znaczny luz lub obraca się nierówno, właściwym kierunkiem jest diagnostyka silnika i jego elementów, a nie kolejna wymiana plastikowego zabieraka.
Jak dobrać właściwe sprzęgło do Thermomixa?
Nie dobieraj sprzęgła wyłącznie na podstawie zdjęcia. Podobna średnica zewnętrzna nie oznacza zgodności profilu, wysokości, rodzaju zatrzasków ani połączenia z osią.
Przed zamówieniem ustal:
- pełny model robota, np. TM31, TM3300, TM5 lub TM6;
- numer katalogowy starej części, jeżeli jest czytelny, np. 31973 albo 32057;
- czy potrzebne jest sprzęgło napędowe, dolne gniazdo czy tylko jego osłona;
- kształt i liczbę wypustów współpracujących z nożem;
- sposób osadzenia od strony silnika;
- wymiary i położenie zatrzasków;
- stan współpracującego gniazda kompletnego noża.
Numer 31973 odnosi się do elementu napędu stosowanego w TM31, natomiast 32057 oznacza osłonę sprzęgła do TM5 i TM6. Nie są to zamienne części. Dla TM3300 należy wybierać wariant katalogowo przypisany właśnie do tego modelu.
Odczytaj pełne oznaczenie z tabliczki na spodzie korpusu i porównaj je z listą zastosowań produktu. Jeśli stara część nie ma czytelnego numeru, przygotuj zdjęcie tabliczki oraz fotografie sprzęgła z góry, od strony mocowania i obok miarki.
FAQ – sprzęgła Vorwerk
Czy brak obrotów noża oznacza uszkodzone sprzęgło?
Nie. Przyczyną może być również zablokowany lub rozłączony wewnętrznie zespół noży, zatarty silnik, zalanie napędu, przeciążenie albo usterka sterowania. Sprzęgło podejrzewa się przede wszystkim wtedy, gdy silnik obraca się, lecz na widocznych wypustach nie ma skutecznego przeniesienia napędu.
Jak odróżnić uszkodzenie sprzęgła od uszkodzenia noża?
Wyjmij zespół noży i sprawdź osobno oba elementy. Pęknięte lub starte wypusty w korpusie wskazują na sprzęgło. Jeżeli wypust sprzęgła jest cały, ale ostrza obracają się niezależnie od dolnego gniazda noża, uszkodzony jest zespół noży.
Czy sprzęgło TM31 pasuje do TM3300?
Nie należy tego zakładać. Te modele mają osobne warianty części, a zgodność trzeba potwierdzić katalogowo. Porównanie samego koloru i ogólnego kształtu jest niewystarczające.

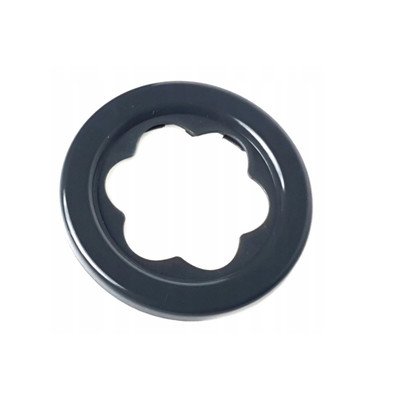

Czy osłona sprzęgła 32057 jest kompletnym sprzęgłem?
Nie. Jest to osłona przeznaczona do określonych wersji TM5 i TM6. Przed zakupem trzeba ustalić, czy uszkodzona jest sama osłona, element napędowy pod nią, czy kompletny nóż.
Czy po wymianie sprzęgła można od razu wyrabiać ciężkie ciasto?
Najpierw wykonaj krótką próbę bez dużego obciążenia. Nietypowy hałas, bicie albo ponowne przeskakiwanie oznacza, że trzeba zatrzymać robot i sprawdzić osadzenie części, nóż oraz oś silnika.
Co zrobić, gdy pod naczyniem widać płyn?
Nie uruchamiaj robota. Sprawdź uszczelnienie i kompletny zespół noży, a w razie przedostania się płynu do korpusu zleć kontrolę napędu oraz elektroniki. Wymiana sprzęgła bez usunięcia nieszczelności nie rozwiąże problemu.
