Silniki / elementy silników VORWERK
Silniki i elementy napędu Vorwerk Thermomix odpowiadają za obracanie noży podczas mieszania, rozdrabniania i wyrabiania ciasta. Brak obrotów, szarpanie lub głośna praca nie przesądzają jednak o awarii silnika — przyczyną może być także zablokowany nóż, zużyte sprzęgło albo elektronika. Część dobieraj według pełnego modelu, oznaczeń urządzenia i numeru starego podzespołu.
Silnik czy element przeniesienia napędu — co rzeczywiście uległo awarii?
W robotach kuchennych Vorwerk napęd tworzy kilka współpracujących elementów: silnik, jego układ sterowania, wał lub zabierak, sprzęgło oraz zespół noży w naczyniu. Uszkodzenie każdego z nich może dawać podobny objaw, dlatego brak obrotów noży nie jest wystarczającą podstawą do zakupu silnika.

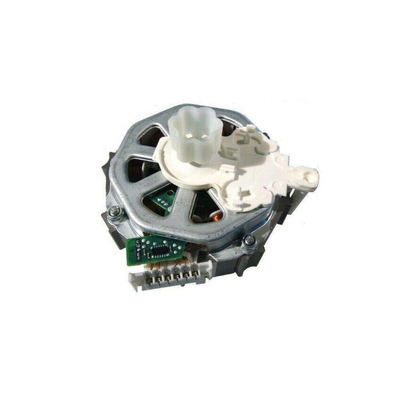

W Thermomixie TM31 zastosowano sterowany elektronicznie silnik reluktancyjny. Nie ma w nim typowych szczotek węglowych spotykanych w wielu silnikach uniwersalnych, więc „wymiana szczotek” nie jest właściwą diagnozą dla tego modelu. Rozwiązania stosowane w innych generacjach urządzeń Vorwerk mogą być odmienne.
Objawy i właściwa kolejność sprawdzania
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Silnik słychać, ale noże stoją lub obracają się nieregularnie | Wyrobione albo pęknięte sprzęgło, uszkodzony zabierak, problem z zespołem noży | Obejrzyj obie strony połączenia napędu pod kątem zaokrąglonych krawędzi, pęknięć, stopienia i nadmiernego luzu | Widoczne uszkodzenie sprzęgła kieruje naprawę do elementu przeniesienia napędu, nie do kompletnego silnika |
| Urządzenie szarpie i nie może wystartować | Zablokowany nóż, zatarte łożysko silnika, przeciążenie lub usterka sterowania | Po odłączeniu zasilania wyjmij zespół noży i sprawdź jego opór obrotu; kontrolę wału silnika wykonuje się dopiero po otwarciu urządzenia | Ciężko obracający się nóż wskazuje na problem w naczyniu. Zablokowany wał silnika przy sprawnym nożu wskazuje na mechaniczne uszkodzenie napędu |
| Robot zatrzymał się podczas wyrabiania ciężkiej masy | Zadziałanie ochrony przeciążeniowej, zbyt duża porcja, opory noża lub trwała awaria | Pozostaw urządzenie do ostygnięcia, zmniejsz obciążenie i sprawdź nóż przed ponowną próbą | Powrót do pracy po ostygnięciu nie potwierdza uszkodzenia silnika, ale powtarzające się wyłączenia wymagają znalezienia przyczyny nadmiernego obciążenia |
| Głośne tarcie, chrobotanie albo metaliczny odgłos | Łożyska silnika, łożyskowanie noża, ocierający wirnik, źle osadzone sprzęgło | Najpierw sprawdź wyjęty z naczynia zespół noży. Następnie oceń luz i płynność napędu oraz ślady wycieku do korpusu | Hałas noża obracanego poza urządzeniem wskazuje na zespół noży. Hałas po stronie silnika może wymagać naprawy łożysk lub wymiany silnika |
| Brak reakcji silnika mimo działającego wyświetlacza i grzania | Blokada naczynia lub pokrywy, przerwane przewody, sterownik silnika, czujnik położenia albo silnik | Sprawdź prawidłowe osadzenie naczynia i pokrywy, a podczas diagnostyki serwisowej także złącza, wiązkę oraz układ mocy | Sprawny wyświetlacz nie dowodzi, że elektronika napędowa jest sprawna. Nie należy zamawiać silnika bez kontroli jego zasilania i sterowania |
| Zapach spalenizny, dym lub ślady cieczy w podstawie | Przegrzanie, zwarcie układu mocy, zalany silnik, uszkodzone łożyska albo izolacja | Natychmiast przerwij pracę i odłącz urządzenie. Nie uruchamiaj go ponownie przed oględzinami wnętrza | Kolejna próba może powiększyć uszkodzenia silnika i elektroniki oraz stworzyć zagrożenie elektryczne |
Proste kontrole bez otwierania korpusu
Przed demontażem podstawy warto wykluczyć elementy dostępne od strony naczynia:
- Odłącz urządzenie od sieci i opróżnij naczynie. Nie badaj oporu noża, gdy znajduje się w nim gorąca potrawa.
- Wyjmij zespół noży zgodnie z instrukcją danego modelu. W TM31 po zdjęciu podstawy naczynia nóż wyjmuje się razem z jego pierścieniem uszczelniającym. Trzymaj część za górny odcinek, nigdy za ostrza.
- Oceń płynność obrotu noża. Wyraźne zacięcia, chrobotanie, duży luz poprzeczny lub ślady wycieku wskazują, że problem może leżeć w nożu albo jego łożyskowaniu.

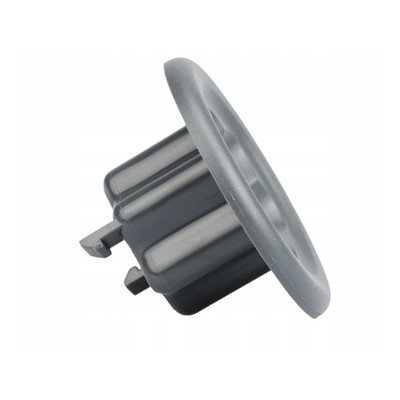

- Obejrzyj sprzęgło i zabierak. Zwróć uwagę na starcie profilu, pęknięcia, odkształcenie termiczne oraz brak pewnego zazębienia. Właściwe sprzęgło Vorwerk może rozwiązać problem bez wymiany kompletnego silnika.
- Sprawdź uszczelnienie noża. Niewłaściwie osadzony, stwardniały lub uszkodzony pierścień może dopuścić ciecz do podstawy urządzenia. Dostępne uszczelki Vorwerk również wymagają doboru do konkretnego zespołu naczynia.
Jeżeli wyjęty nóż obraca się ciężko, wymiana silnika nie usunie tej przyczyny. Zużyty kompletny nóż Vorwerk może dodatkowo przeciążać sprawny napęd.
Jak sprawdzić silnik i jego obwód elektryczny?
Pomiary silnika wykonuje się po odłączeniu go od elektroniki, aby nie mierzyć równocześnie elementów sterownika. Przed rozpięciem złączy należy zapisać ich położenie lub wykonać dokumentację zdjęciową. Nie wolno opierać się wyłącznie na kolorach przewodów, ponieważ wiązki mogą różnić się między wersjami.
Przy znanym układzie wyprowadzeń można sprawdzić ciągłość uzwojeń i porównać rezystancje odpowiadających sobie sekcji w tej samej temperaturze. Przerwa w obwodzie albo wyraźna różnica pomiędzy równorzędnymi uzwojeniami może wskazywać na uszkodzenie. Nie podaje się jednej uniwersalnej rezystancji dla wszystkich silników Vorwerk — wynik trzeba odnieść do schematu i danych konkretnego podzespołu.
Zwykły pomiar omomierzem nie potwierdza pełnej sprawności silnika. Nie wykryje niezawodnie problemu pojawiającego się dopiero przy wysokich obrotach, nagrzaniu lub obciążeniu. Nie zastępuje także badania izolacji odpowiednim miernikiem ani oceny łożysk i szczeliny pomiędzy wirnikiem a stojanem.
Gdy silnik mechanicznie obraca się swobodnie, a nie otrzymuje prawidłowego sterowania, podejrzenie przechodzi na przewody, złącza i elektronikę Vorwerk. W TM31 błędy z grupy związanej z napędem mogą towarzyszyć awarii układu zasilania silnika, ale sam numer błędu nie rozstrzyga, czy uszkodzony jest silnik, moduł czy ich połączenie.
Opisane pomiary wewnątrz urządzenia i diagnostyka układu mocy wymagają kwalifikacji, doświadczenia oraz właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Pomiary pod napięciem sieciowym może wykonywać wyłącznie wykwalifikowany serwisant.
Zalanie a uszkodzenie napędu Thermomixa
Ślady potrawy, tłuszczu lub wody w podstawie urządzenia są ważną wskazówką diagnostyczną. Ciecz może przedostać się przez nieprawidłowo zamontowany albo uszkodzony pierścień noża, a następnie trafić na silnik i elektronikę. Skutkiem bywa korozja łożysk, zatarcie wału, pogorszenie izolacji lub uszkodzenie sterownika.
Samo wysuszenie urządzenia nie gwarantuje usunięcia skutków zalania. Robot może początkowo pracować, a zatrzymać się dopiero po rozwoju korozji. Jeśli do podstawy dostała się ciecz, poza silnikiem trzeba skontrolować płytki, złącza, wiązki, elementy metalowe i drogę wycieku. Montaż nowego silnika bez usunięcia nieszczelności może doprowadzić do ponownej awarii.
Dostęp i wymiana silnika Vorwerk Thermomix
Silnik główny znajduje się w podstawie robota, bezpośrednio pod gniazdem naczynia. Sposób otwierania, rozmieszczenie złączy i mocowanie napędu zależą od generacji. W TM31 dostęp uzyskuje się od spodu po zdjęciu elementów obudowy. Silnik jest osadzony z wykorzystaniem gumowych elementów tłumiących drgania; nie należy przenosić tego opisu na TM5, TM6 ani starsze konstrukcje bez sprawdzenia dokumentacji.
Podczas wymiany należy:
- odłączyć zasilanie i zapewnić czas na rozładowanie elementów układu mocy zgodnie z procedurą serwisową;
- udokumentować położenie przewodów, złączy, osłon i elementów tłumiących;
- wyjąć silnik bez ciągnięcia za przewody i bez uszkodzenia izolatorów drgań;
- sprawdzić sprzęgło, gniazdo napędu, wiązki oraz wnętrze pod kątem cieczy i korozji;
- osadzić nowy zespół bez skręcania przewodów i bez pozostawienia ich przy częściach wirujących;
- upewnić się, że zabierak pracuje współosiowo, a gumowe podpory znajdują się we właściwych miejscach.
Po złożeniu pierwszą próbę wykonuje się z prawidłowo zamontowanym nożem, uszczelnieniem, naczyniem i pokrywą. Należy zacząć od małej prędkości oraz obserwować dźwięk, drgania, komunikaty urządzenia i ewentualny wyciek. Próba bezpieczeństwa elektrycznego po naprawie wymaga odpowiedniego testera.
Wymiana łożysk czy kompletnego silnika?
Naprawa łożysk silnika TM31 jest technicznie możliwa, ale wymaga właściwych ściągaczy, prasy, kontroli współosiowości i precyzyjnego ustawienia wirnika. Krzywo osadzone łożysko albo przesunięty wirnik mogą spowodować ocieranie o stojan, nadmierny pobór prądu i ponowne uszkodzenie.
Nie należy traktować poluzowania obudowy, użycia preparatu penetrującego ani ręcznego „rozruszania” zatartego wału jako trwałej naprawy. Preparat może dostać się na izolację lub elektronikę, a chwilowy powrót obrotów nie potwierdza stanu bieżni łożysk. Dla osoby bez wyposażenia do centrowania bezpieczniejszym rozwiązaniem jest wymiana kompletnego, prawidłowo dobranego silnika.
Jak dobrać silnik lub sprzęgło Vorwerk?

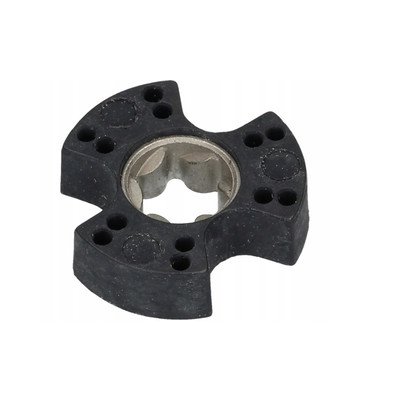

Nazwa „silnik Vorwerk” nie identyfikuje części. Elementy do TM31 i TM3300 mogą różnić się konstrukcją, połączeniami, sprzęgłem i sposobem mocowania. Nie należy zakładać zgodności na podstawie podobnego kształtu lub pasującego złącza.
Przed zakupem przygotuj:
- pełne oznaczenie modelu z tabliczki znamionowej, na przykład TM31 lub TM3300;
- numer seryjny i pozostałe oznaczenia z tabliczki;
- numer katalogowy albo wszystkie oznaczenia starego silnika;
- zdjęcia złączy, zabieraka, elementów mocujących i całego podzespołu;
- informację, czy potrzebny jest kompletny silnik, sprzęgło silnika czy element współpracujący z nożem.
W przypadku sprzęgła sprawdź dodatkowo profil zazębienia, średnicę, wysokość, sposób osadzenia oraz stronę napędu. Ostatnim krokiem powinno być porównanie numeru starej części z katalogiem dla konkretnej wersji urządzenia albo przesłanie czytelnego zdjęcia tabliczki znamionowej i oznaczeń zdemontowanego podzespołu do weryfikacji.
FAQ — silniki i elementy silników Vorwerk
Czy brak obrotów noży oznacza uszkodzony silnik?
Nie. Jeżeli silnik jest słyszalny, a nóż stoi, najpierw sprawdź sprzęgło i zabierak. Gdy napęd tylko szarpie, trzeba również wykluczyć zablokowany nóż, przeciążenie oraz problem z elektroniką sterującą.
Jak odróżnić uszkodzony nóż od zatartego silnika?
Odłącz urządzenie, wyjmij zespół noży i ostrożnie sprawdź jego obrót poza naczyniem. Jeżeli nóż zacina się lub chrobocze, przyczyna znajduje się po jego stronie. Swobodny obrót noża nie potwierdza jeszcze sprawności silnika — jego wał i zasilanie wymagają oddzielnej kontroli.
Czy silnik TM31 ma szczotki węglowe?
Nie. Producent określa napęd TM31 jako bezobsługowy silnik reluktancyjny. Porady dotyczące wymiany szczotek w typowym silniku uniwersalnym nie mają więc zastosowania do tego modelu.
Czy można wymienić same łożyska silnika TM31?
Jest to możliwa naprawa warsztatowa, ale wymaga precyzyjnego demontażu, wciskania łożysk i centrowania wirnika. Bez odpowiednich narzędzi łatwo doprowadzić do ocierania wirnika o stojan, dlatego nie jest to właściwa naprawa dla początkującego majsterkowicza.
Czy po zalaniu wystarczy wysuszyć Thermomix?
Nie ma takiej pewności. Korozja łożysk, złączy i elektroniki może rozwijać się także po wyschnięciu urządzenia. Trzeba znaleźć drogę wycieku, skontrolować wnętrze oraz usunąć przyczynę, na przykład uszkodzenie lub nieprawidłowe osadzenie uszczelnienia noża.
Jakie dane są potrzebne do doboru silnika Vorwerk?
Potrzebne są pełny model, numer seryjny i pozostałe dane z tabliczki znamionowej, a także oznaczenia starego silnika. Przydatne są zdjęcia złączy, sprzęgła i mocowania, ponieważ podobny wygląd nie potwierdza zgodności technicznej.
