Blokady, rygle i zabezpieczenia drzwi piekarnika Whirlpool
Blokady, rygle i zabezpieczenia drzwi piekarnika Whirlpool odpowiadają m.in. za bezpieczne zamknięcie komory podczas pyrolizy. Gdy drzwi nie otwierają się po ostygnięciu, nie domykają się albo mechanizm pracuje bez skutku, przed zakupem sprawdź rygiel, zaczep, połączenia i położenie drzwi. Właściwą część dobieraj według pełnego, 12-cyfrowego numeru SERVICE z tabliczki znamionowej.

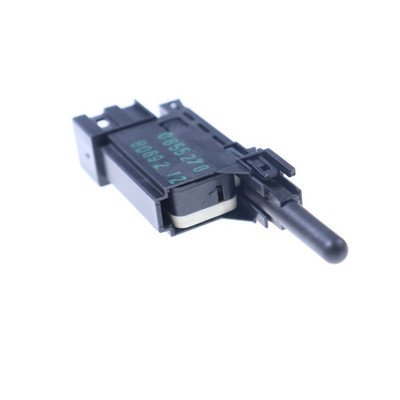

Do czego służy blokada drzwi piekarnika Whirlpool?
W piekarnikach Whirlpool występują proste zatrzaski i zaczepy mechaniczne, ale także zespoły ryglujące używane podczas czyszczenia pyrolitycznego. Blokada pyrolizy może zawierać silnik lub inny element wykonawczy, przekładnię albo krzywkę, ramię z ryglem oraz mikroprzełączniki informujące sterownik o położeniu mechanizmu.
Podczas pyrolizy drzwi są blokowane automatycznie i pozostają zamknięte do czasu obniżenia temperatury komory do bezpiecznego poziomu. Nie należy zatem uznawać zamkniętych drzwi bezpośrednio po zakończeniu programu za usterkę. Nie wolno również mylić mechanicznego rygla pyrolizy z blokadą klawiatury lub zabezpieczeniem przed dziećmi — aktywna blokada panelu może uniemożliwiać zmianę ustawień, ale nie w każdym modelu oznacza fizyczne zaryglowanie drzwi.
Objawy uszkodzenia rygla lub zamka
Problem z blokadą warto podejrzewać, gdy:
- drzwi pozostają zaryglowane długo po zakończeniu pyrolizy i całkowitym ostygnięciu urządzenia;
- rygiel wysuwa się, lecz nie trafia w otwór lub zaczep drzwi;
- drzwi nie domykają się, ponieważ ramię blokady pozostaje w niewłaściwym położeniu;
- podczas próby zablokowania słychać pracę silnika, powtarzające się kliknięcia albo przeskakiwanie przekładni, ale rygiel się nie przesuwa;
- mechanizm nie wydaje żadnego dźwięku mimo uruchomienia funkcji, która powinna zaryglować drzwi;
- piekarnik zgłasza błąd związany z drzwiami, zamkiem lub położeniem rygla;
- pyroliza nie rozpoczyna się albo zostaje przerwana, ponieważ sterownik nie otrzymuje potwierdzenia zamknięcia.
Sam komunikat błędu nie przesądza o konieczności wymiany blokady. Podobne objawy może spowodować uszkodzona wiązka, poluzowane złącze, niewłaściwie ustawione drzwi, odkształcone ramię, niesprawny mikroprzełącznik lub układ sterujący.
Drzwi są zablokowane — co sprawdzić najpierw?
Jeżeli problem pojawił się podczas pyrolizy lub zaraz po niej, pozostaw piekarnik do pełnego ostygnięcia. Drzwi powinny zostać zwolnione dopiero po osiągnięciu temperatury uznanej przez sterownik za bezpieczną. Próba siłowego otwarcia gorącego urządzenia może uszkodzić uchwyt, szybę, zaczep drzwi albo ramię rygla.
Po ostygnięciu można przerwać zasilanie urządzenia zgodnie z jego sposobem podłączenia, odczekać kilka minut i ponownie je włączyć. Reset pomaga jedynie wtedy, gdy sterowanie zatrzymało się w nieprawidłowym stanie. Jeżeli rygiel jest zakleszczony, silnik nie działa albo mikroprzełącznik podaje błędną informację, samo odłączenie zasilania nie naprawi przyczyny.
Sprawdź również instrukcję konkretnego modelu i stan panelu. Symbol klucza lub kłódki może oznaczać blokadę klawiatury, a nie awarię zamka pyrolizy. Sposób jej wyłączenia zależy od wersji sterowania.
Jak odróżnić awarię blokady od innych usterek?
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Drzwi nie otwierają się po pyrolizie | piekarnik nadal jest gorący, zakleszczony rygiel, uszkodzony napęd, brak sygnału z mikroprzełącznika | odczekać do pełnego ostygnięcia, sprawdzić komunikaty i reakcję mechanizmu | brak odblokowania po ostygnięciu uzasadnia kontrolę zespołu zamka, lecz nie dowodzi jego elektrycznego uszkodzenia |
| Drzwi nie chcą się zamknąć | wysunięty lub wygięty rygiel, źle osadzone drzwi, problem z zawiasem, przedmiot przy uszczelce | obejrzeć ramię zamka, szczelinę drzwi i położenie obu zawiasów | prawidłowo działający napęd nie skompensuje mechanicznego przesunięcia drzwi lub zaczepu |
| Silnik pracuje, ale rygiel się nie przesuwa | uszkodzona przekładnia, rozłączone cięgno, zakleszczenie mechanizmu | obserwować ruch krzywki, ramienia i rygla po bezpiecznym uzyskaniu dostępu | dźwięk silnika potwierdza tylko próbę pracy, a nie sprawność całego zespołu |
| Brak reakcji napędu | przerwana cewka silnika, brak zasilania, uszkodzona wiązka lub sterownik | sprawdzić złącza, ciągłość napędu i przewodów według schematu modelu | sprawny napęd bez sygnału sterującego kieruje diagnostykę w stronę wiązki lub modułu |
| Rygiel osiąga położenie, ale błąd pozostaje | niesprawny mikroprzełącznik, zła regulacja mechanizmu, przerwa w obwodzie sygnałowym | zbadać przełączanie styków podczas ręcznego poruszania mechanizmem | poprawny ruch rygla nie oznacza, że sterownik otrzymuje potwierdzenie jego położenia |
Jeżeli drzwi opadły, zamykają się nierówno albo wymagają unoszenia za uchwyt, najpierw skontroluj ich osadzenie oraz zawiasy i sprężyny drzwi piekarnika Whirlpool. Wymiana zamka nie usunie problemu wynikającego ze zmienionej geometrii drzwi.
Oględziny i pomiary zespołu blokady
Przed pomiarem odłącz urządzenie od wszystkich biegunów zasilania i upewnij się odpowiednim przyrządem, że w badanym obwodzie nie występuje napięcie. Zrób zdjęcie złączy i oznacz ich położenie przed rozłączeniem. Nie opieraj podłączenia wyłącznie na kolorach przewodów.
Kontrola mechaniczna
Po uzyskaniu dostępu sprawdź:
- czy rygiel nie jest wygięty i trafia w przewidziany otwór drzwi;
- czy cięgno lub ramię nie odłączyło się od napędu;
- czy krzywka i przekładnia poruszają się bez pęknięć oraz nadmiernego luzu;
- czy przewody nie zostały przycięte przez obudowę lub uszkodzone termicznie;
- czy wtyki są osadzone, a ich styki nie są nadpalone ani wysunięte z obudowy złącza;
- czy mechanizm nie jest zablokowany przez tłuszcz, zdeformowaną blachę lub obcy przedmiot.
Nie smaruj zamka przypadkowym olejem. Środek nieprzystosowany do temperatury może spływać, dymić, wiązać zabrudzenia albo uszkadzać tworzywa.
Badanie mikroprzełączników
Mikroprzełącznik należy odłączyć od instalacji, aby pomiar nie przebiegał przez elektronikę sterującą. Ustaw multimetr na pomiar ciągłości lub małej rezystancji i sprawdź odpowiednią parę styków w obu położeniach mechanizmu. Styk powinien jednoznacznie zmieniać stan po naciśnięciu dźwigni lub przestawieniu krzywki.
Brak zmiany stanu, niestabilny wynik albo duża rezystancja zamkniętego styku wskazują na problem z przełącznikiem lub jego uruchamianiem. Poprawny pomiar statyczny nie wyklucza jednak usterki pojawiającej się po rozgrzaniu, przy drganiach albo dopiero przy pełnym skoku mechanizmu.
Kontrola napędu i przewodów
Po odłączeniu napędu można sprawdzić ciągłość jego uzwojenia oraz wiązki. Przerwa w uzwojeniu lub przewodzie jest wynikiem nieprawidłowym. Nie należy natomiast stosować jednej uniwersalnej wartości rezystancji dla wszystkich blokad Whirlpool — konstrukcja, napięcie napędu i przypisanie wyprowadzeń zależą od konkretnego zespołu.
Pomiar rezystancji nie potwierdza, że silnik ma odpowiedni moment, przekładnia przenosi ruch, a sterownik zasila napęd we właściwym czasie. Te elementy trzeba oceniać łącznie z ruchem mechanizmu i sygnałami z przełączników.
Pomiary napięcia podczas pracy piekarnika są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Opisane czynności wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi oraz dokumentacji konkretnego urządzenia. Podanie zasilania bezpośrednio na nieznane wyprowadzenia blokady może uszkodzić napęd, styki lub moduł i nie powinno być traktowane jako uniwersalny test.
Jeżeli napęd, przełączniki i przewody są sprawne, a zespół nie otrzymuje prawidłowego sterowania, dalsza diagnostyka może objąć moduł sterujący piekarnika Whirlpool. Nie należy jednak wymieniać drogiego modułu przed sprawdzeniem zamka, wiązki i mechaniki drzwi.
Jak uzyskać dostęp i wymienić blokadę?
W wielu piekarnikach do zabudowy mechanizm znajduje się nad komorą, za panelem sterowania lub pod górną osłoną. W innych wykonaniach dostęp wymaga częściowego wysunięcia piekarnika z mebla. Dokładna kolejność zależy od konstrukcji i powinna wynikać z dokumentacji serwisowej danego numeru SERVICE.
Typowa wymiana obejmuje:
- Odłączenie wszystkich biegunów zasilania i sprawdzenie braku napięcia.
- Zabezpieczenie frontu oraz wysunięcie urządzenia, jeśli wymaga tego sposób dostępu.
- Zdjęcie właściwej osłony bez ciągnięcia za przewody panelu.
- Udokumentowanie położenia złączy, cięgien i rygla.
- Odłączenie wtyków za obudowę złącza, a nie za przewody.
- Odkręcenie zespołu i ostrożne wypięcie ramienia lub cięgna.
- Porównanie położenia krzywki i rygla starej oraz nowej części.
- Montaż bez naprężania przewodów i z kontrolą, czy ramię trafia w otwór drzwi.
- Założenie wszystkich osłon przed próbą działania urządzenia.
Nie uruchamiaj pyrolizy jako pierwszego testu po naprawie. Najpierw sprawdź na zimnym urządzeniu, czy drzwi domykają się swobodnie, mechanizm nie ociera, a sterownik prawidłowo rozpoznaje ich położenie. Pełny test funkcji ryglowania wykonuje się zgodnie z procedurą właściwą dla modelu.
Nie wolno trwale mostkować mikroprzełączników ani usuwać rygla. Sterownik wykorzystuje ich sygnały jako część systemu bezpieczeństwa, szczególnie podczas pracy w wysokiej temperaturze.
Jak dobrać blokadę drzwi do piekarnika Whirlpool?
Podobny wygląd, liczba styków lub pasujące złącze nie potwierdzają zgodności. Poszczególne blokady mogą różnić się:
- kształtem i długością rygla;
- kierunkiem oraz zakresem ruchu;
- rozmieszczeniem otworów montażowych;
- liczbą i funkcją mikroprzełączników;
- napięciem i konstrukcją napędu;
- układem wyprowadzeń;
- położeniem początkowym krzywki;
- zastosowaniem w określonej wersji wykonania piekarnika.
Do doboru przygotuj pełny 12-cyfrowy numer serwisowy znajdujący się po słowie SERVICE, często rozpoczynający się od 85. Tabliczka znamionowa piekarnika zwykle znajduje się na krawędzi komory widocznej po otwarciu drzwi, ale jej położenie może różnić się między seriami. Samo oznaczenie handlowe, na przykład AKZ lub AKZM bez pełnego wariantu, może obejmować kilka wykonań z innymi zamkami.
Przed zakupem porównaj zgodność katalogową numeru SERVICE, numer części, wykonanie mechanizmu, mocowania i złącza. Jeżeli tabliczka jest trudno dostępna z powodu zablokowanych drzwi, poszukaj numeru w karcie gwarancyjnej lub dokumentacji urządzenia; nie dobieraj części wyłącznie ze zdjęcia.
FAQ — blokady drzwi piekarnika Whirlpool
Czy drzwi zablokowane po pyrolizie oznaczają awarię?
Nie, jeśli piekarnik jest jeszcze gorący. Rygiel powinien pozostać zamknięty do czasu obniżenia temperatury. Usterkę można podejrzewać, gdy całkowicie zimny piekarnik nadal nie zwalnia drzwi.
Dlaczego drzwi nie zamykają się, chociaż zawiasy działają?
Ramię blokady mogło pozostać wysunięte, wygiąć się lub ustawić poza otworem w drzwiach. Sprawdź także, czy zaczep nie jest przesunięty, a drzwi zostały prawidłowo osadzone po wcześniejszym demontażu.
Czy sprawny mikroprzełącznik oznacza, że cała blokada jest dobra?
Nie. Pomiar potwierdza jedynie zachowanie badanego styku w danych warunkach. Nadal możliwe są pęknięcia przekładni, zakleszczenie rygla, za mały moment silnika, przerwa w wiązce lub nieprawidłowe sterowanie.
Czy można ręcznie odblokować zacięty rygiel?
W niektórych konstrukcjach istnieje dostęp serwisowy umożliwiający cofnięcie mechanizmu, lecz sposób zależy od modelu. Nie wsuwaj przypadkowych narzędzi między szyby i nie podważaj drzwi. Najpierw urządzenie musi całkowicie ostygnąć i zostać bezpiecznie odłączone od zasilania.
Jaki numer jest potrzebny do zakupu zamka Whirlpool?
Potrzebny jest pełny, 12-cyfrowy numer po słowie SERVICE na tabliczce znamionowej, często zaczynający się od 85. Warto podać także pełny model, lecz sam model nie zawsze identyfikuje wariant techniczny piekarnika.
