Oświetlenie, żarówki i klosze do piekarnika Whirlpool
Brak światła w komorze, migająca lampka lub pęknięty klosz nie zawsze oznaczają tę samą usterkę. Znajdziesz tu żarówki, oprawki, kompletne lampy, osłony oraz kontrolki do piekarników Whirlpool. Przed zakupem sprawdź rodzaj trzonka, napięcie, moc, sposób mocowania i pełny numer serwisowy urządzenia, ponieważ podobne wizualnie elementy mogą nie być zamienne.
Oświetlenie komory a lampki kontrolne
W piekarniku Whirlpool mogą występować dwa różne rodzaje oświetlenia. Lampa komory pozwala obserwować potrawę, natomiast lampki na panelu sygnalizują między innymi włączenie funkcji lub pracę układu grzania. Brak światła wewnątrz nie musi więc oznaczać uszkodzenia czerwonej kontrolki, a niesprawna kontrolka nie przesądza, że piekarnik nie grzeje.
W zależności od konstrukcji stosowane są żarówki z gwintem E14, halogeny z trzonkiem G4 albo G9, kompletne lampy z oprawką oraz różne klosze szklane. Warianty mogą różnić się napięciem, mocą, odpornością termiczną i wymiarami. Parametru znalezionego w instrukcji innego modelu nie należy traktować jako uniwersalnego dla wszystkich piekarników Whirlpool.
Co sprawdzić, gdy oświetlenie piekarnika nie działa?
| Objaw | Możliwe przyczyny | Sprawdzenie i interpretacja |
| Nie świeci tylko lampa komory, ale piekarnik grzeje | Przepalona żarówka, zabrudzony lub źle osadzony styk, uszkodzona oprawka, przerwa w przewodzie | Zacznij od żarówki i oględzin oprawki. Sprawna grzałka nie potwierdza sprawności obwodu lampy. |
| Nowa żarówka nadal nie świeci | Niewłaściwe napięcie lub trzonek, brak kontaktu w oprawce, uszkodzona wiązka, przełącznik albo sterowanie | Potwierdź oznaczenia nowej żarówki. Jeżeli jest właściwa i ma ciągłość, trzeba sprawdzić oprawkę oraz obwód zasilania. |
| Światło miga lub reaguje na drgania | Luźna żarówka, wypalony styk, nadtopiona oprawka, luźny konektor | Obejrzyj styki po odłączeniu zasilania. Przebarwienia, ślady łuku elektrycznego lub luz kwalifikują oprawkę do naprawy albo wymiany. |
| Światło jest słabe | Zabrudzony klosz, niewłaściwa żarówka, zużyta bańka, spadek napięcia na uszkodzonym styku | Po ostygnięciu wyczyść klosz i porównaj parametry żarówki z dokumentacją urządzenia. Migotanie lub grzanie styku wymaga kontroli oprawki. |
| Lampka nie gaśnie albo nie reaguje na drzwi | Wybrany tryb pracy, funkcja programowa, problem z domknięciem drzwi, wyłącznik drzwiowy lub sterowanie | Najpierw sprawdź instrukcję danego modelu i pełne domknięcie drzwi. Sposób sterowania światłem nie jest jednakowy we wszystkich seriach. |
| Piekarnik i wszystkie lampki są nieaktywne | Brak zasilania, nieustawiony zegar po zaniku napięcia, blokada sterowania, przełącznik funkcji, przewody lub moduł | Sama wymiana żarówki nie rozwiąże problemu. Sprawdź zasilanie i ustawienia, a następnie diagnozuj wspólny obwód urządzenia. |
| Po wymianie wybija zabezpieczenie | Obrócona lub pęknięta oprawka, uszkodzona izolacja przewodu, zwarcie na styku, nieprawidłowa żarówka | Nie włączaj ponownie urządzenia przed usunięciem przyczyny. Konieczne są oględziny oprawki, przewodów i połączenia ochronnego. |
Niektóre funkcje mogą celowo zmieniać zachowanie lampy. W wybranych modelach światło nie włącza się podczas cyklu czyszczenia lub pozostaje w dotychczasowym stanie po aktywacji specjalnego trybu pracy. Zanim zostanie podejrzany moduł, warto sprawdzić komunikaty i ustawienia opisane w instrukcji konkretnego piekarnika.
Jak zbadać żarówkę miernikiem?
Pomiar wykonuje się na wyjętej żarówce, przy całkowicie odłączonym i zimnym urządzeniu. Multimetr ustaw na test ciągłości albo pomiar rezystancji:
- w żarówce E14 przyłóż sondy do dolnego styku centralnego i metalowego gwintu;
- w żarówce G4 lub G9 mierz pomiędzy dwoma wyprowadzeniami;
- wynik wskazujący przerwę, zwykle OL lub rezystancję poza zakresem, oznacza przerwane włókno;
- skończona rezystancja wskazuje zachowaną ciągłość, ale nie gwarantuje, że żarówka nie przerywa po rozgrzaniu ani że ma właściwe parametry dla piekarnika.
Ciemny nalot lub widoczne przerwanie włókna są pomocne, lecz brak takich śladów nie potwierdza sprawności. Żarówki halogenowej nie należy dotykać gołymi palcami — tłusty ślad na bańce może miejscowo podnosić temperaturę i skracać jej trwałość.
Kiedy podejrzewać oprawkę albo instalację?
Po wyjęciu żarówki obejrzyj ceramiczną lub metalową oprawkę. Niepokojące są pęknięcia, nadtopienie, luźny korpus, cofnięty styk, osmalenie i przewody ze stwardniałą albo uszkodzoną izolacją. W takiej sytuacji samo założenie kolejnej żarówki może zakończyć się ponowną awarią lub zwarciem.
Pomiar napięcia na oprawce pozwala odróżnić brak zasilania od problemu żarówki lub jej styku, ale odbywa się przy pracującym obwodzie. Ponadto część piekarników wykorzystuje napięcie sieciowe, a inne niskonapięciowe źródła halogenowe. Nie wolno zakładać wartości na podstawie samego wyglądu trzonka.
Pomiar pod napięciem oraz kontrola przewodów za obudową są przeznaczone dla wykwalifikowanego technika. Wymagają odpowiednich kwalifikacji, narzędzi, procedury właściwej dla modelu i zabezpieczenia przed kontaktem z częściami pod napięciem.
Jeżeli na właściwie sterowanej oprawce występuje napięcie zgodne ze schematem, a poprawna żarówka nie świeci, podejrzane są jej styki lub sama oprawka. Brak napięcia kieruje diagnostykę w stronę wiązki, wyłącznika drzwiowego, przełącznika funkcji albo modułu sterującego. Wynik trzeba interpretować według schematu danego urządzenia, ponieważ sterowanie lampą może odbywać się mechanicznie lub elektronicznie.
Jak wymienić żarówkę i klosz?
W wielu piekarnikach żarówkę można wymienić od strony komory:
- Odłącz urządzenie od zasilania na rozdzielnicy lub w sposób przewidziany dla instalacji i poczekaj na całkowite ostygnięcie komory.
- Wyjmij blachy i ruszty utrudniające dostęp.
- Zdejmij klosz zgodnie z konstrukcją. Osłona gwintowana jest zwykle odkręcana, natomiast część osłon halogenowych jest podważana lub zwalniana z zaczepu.
- Wykręć żarówkę E14 albo wyjmij halogen prosto z gniazda. Nie skręcaj na siłę trzonków wsuwanych.
- Załóż część o parametrach potwierdzonych dla danego numeru serwisowego. Halogen chwyć przez czystą chusteczkę lub rękawiczkę.
- Sprawdź stan uszczelki klosza, jeśli występuje, i zamontuj osłonę bez nadmiernego dociskania.
Nie próbuj odkręcać zapieczonego klosza uderzeniami ani narzędziem mogącym rozbić szkło. Tłuszcz na gwincie można najpierw zmiękczyć podczas czyszczenia zimnej komory. Pękniętej osłony nie należy ponownie montować ani eksploatować bez niej lampy narażonej na zabrudzenia, parę i bezpośredni kontakt.
Wymiana kompletnej lampy lub oprawki
Dostęp do tylnej części lampy może wymagać wysunięcia piekarnika z zabudowy oraz zdjęcia tylnej albo górnej osłony. Kierunek dostępu zależy od położenia lampy i serii urządzenia — nie w każdym modelu oprawkę da się wyjąć wyłącznie od strony komory.
Przed rozłączeniem konektorów warto sfotografować ich położenie. Złącza zdejmuje się za końcówkę, nie ciągnąc za przewód. Nowa oprawka musi zostać prawidłowo osadzona w blasze komory, a uszczelka nie może być podwinięta. Uszkodzonej izolacji w strefie podwyższonej temperatury nie naprawia się zwykłą taśmą izolacyjną — należy zastosować rozwiązanie i przewód o parametrach przewidzianych przez producenta.
Po montażu sprawdza się działanie najpierw na zimnym piekarniku, a następnie podczas krótkiego nagrzewania. Migotanie, zapach przegrzanej izolacji, iskrzenie lub ponowne zadziałanie zabezpieczenia oznaczają konieczność natychmiastowego odłączenia urządzenia.
Jak dobrać oświetlenie do piekarnika Whirlpool?
Podobny wygląd nie potwierdza zgodności. Przygotuj pełny numer serwisowy Whirlpool, zwykle 12-cyfrowy i często rozpoczynający się od 85, oraz model z tabliczki znamionowej. Tabliczka może znajdować się na ramie widocznej po otwarciu drzwi, na krawędzi obudowy albo w innym miejscu wskazanym w instrukcji.
Przy doborze żarówki porównaj:
- napięcie znamionowe — szczególnie ważne przy rozróżnieniu wersji 12 V i sieciowych;
- moc przewidzianą dla konkretnego urządzenia;
- trzonek, na przykład E14, G4 lub G9;
- kształt i wymiary bańki, aby mieściła się pod kloszem;
- wymaganą odporność na temperaturę pracy w komorze.
Dla klosza znaczenie mają średnica, wysokość, rodzaj gwintu lub zaczepu oraz współpraca z uszczelką i oprawką. Przy kompletnej lampie trzeba dodatkowo potwierdzić sposób mocowania, rozmieszczenie konektorów i numer katalogowy. W przypadku lampek kontrolnych sprawdza się także średnicę osadzenia, napięcie, kolor klosza i konstrukcję panelu.
Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie całej tabliczki znamionowej, starej części i jej mocowania. Nie zamawiaj na podstawie samego skróconego modelu lub identycznego koloru złącza.
FAQ — żarówki, lampki i klosze Whirlpool

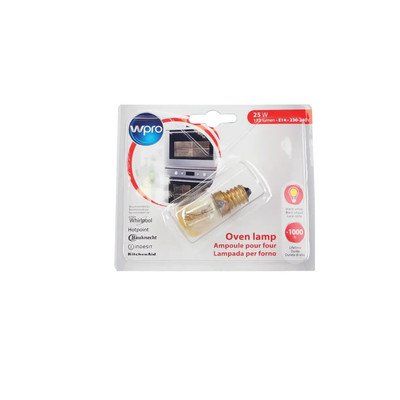

Czy każda żarówka E14 nadaje się do piekarnika Whirlpool?
Nie. Musi być przeznaczona do pracy w wysokiej temperaturze, mieć właściwe napięcie, moc, wymiary i zgodność z konkretnym urządzeniem. Zwykła żarówka domowa może nie wytrzymać warunków w komorze.
Dlaczego nowa żarówka od razu się przepaliła?
Przyczyną może być niewłaściwy wariant, zabrudzenie bańki halogenowej, luźny lub wypalony styk albo uszkodzona oprawka. Jeżeli zadziałało zabezpieczenie instalacji, nie zakładaj następnej żarówki przed sprawdzeniem przewodów i oprawki.
Czy ciągłość żarówki oznacza, że jest całkowicie sprawna?
Nie. Pomiar potwierdza jedynie, że obwód włókna nie jest przerwany w chwili badania. Nie sprawdza zachowania po nagrzaniu, prawidłowości parametrów ani kontaktu pomiędzy żarówką a oprawką.
Czy można używać piekarnika z pękniętym kloszem lampy?
Pęknięty klosz należy wymienić. Osłona oddziela lampę i oprawkę od zabrudzeń, pary oraz przypadkowego kontaktu. Odłamki szkła i odsłonięta gorąca żarówka stwarzają dodatkowe zagrożenie.
Czy brak kontrolki oznacza, że piekarnik nie grzeje?
Nie zawsze. Kontrolka może mieć własne źródło światła lub oddzielny tor połączeń. Jeżeli komora osiąga temperaturę, a nie świeci tylko wskaźnik na panelu, diagnozę należy rozpocząć od lampki kontrolnej i jej zasilania, nie od grzałek.
Gdzie znaleźć numer potrzebny do doboru części Whirlpool?
Odczytaj z tabliczki pełny numer serwisowy, zwykle 12-cyfrowy i często zaczynający się od 85. Przepisz wszystkie cyfry bez skracania, ponieważ podobne modele mogą występować w różnych wersjach oświetlenia.
