Hydrostaty i czujniki poziomu wody do zmywarki
Hydrostat lub elektroniczny czujnik poziomu informuje sterownik zmywarki o ilości wody w układzie. Jego usterkę mogą przypominać niedrożna komora ciśnieniowa, nieszczelny wężyk, zawór dopływowy albo przepływomierz. Przed zakupem ustal typ czujnika i odczytaj pełne oznaczenie zmywarki z tabliczki znamionowej, ponieważ podobne elementy mogą mieć inną charakterystykę i sposób podłączenia.
Jak hydrostat kontroluje poziom wody w zmywarce?

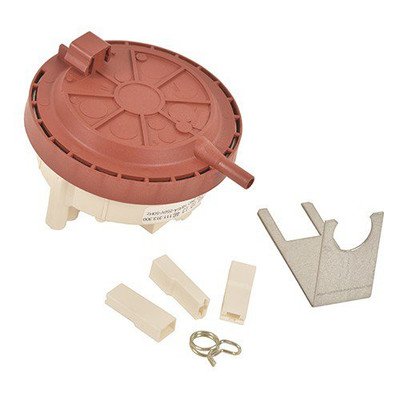

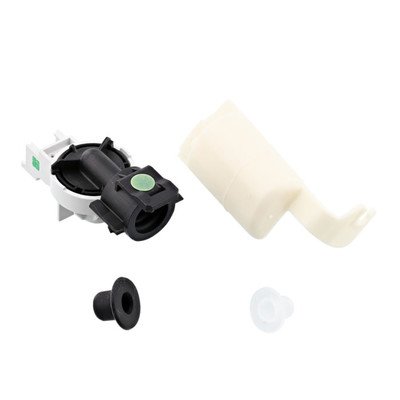

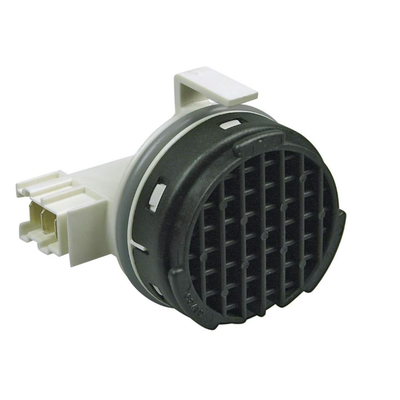

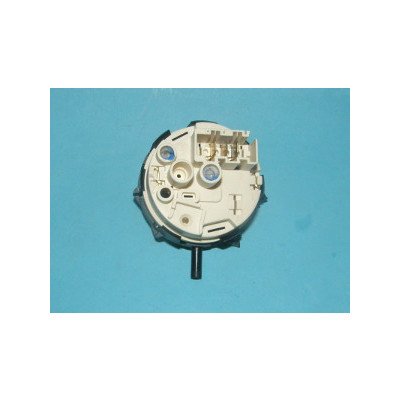

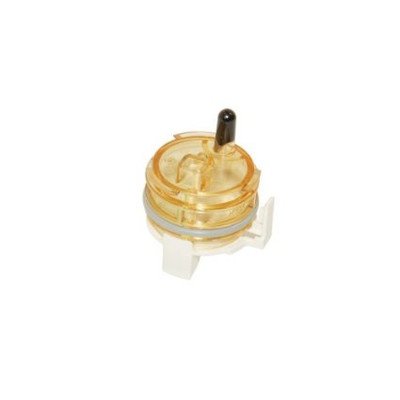

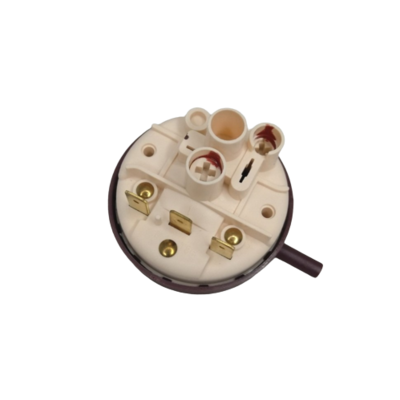

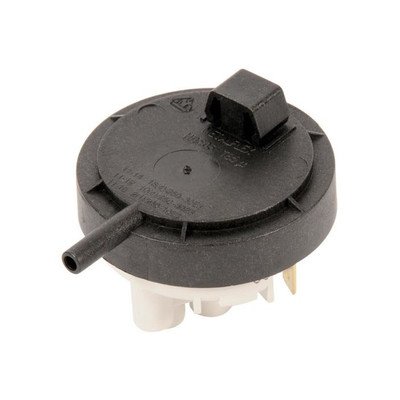

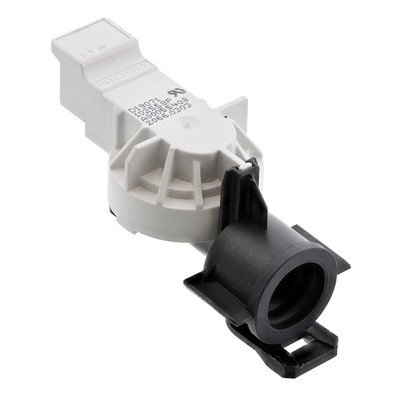

Klasyczny hydrostat, nazywany też presostatem lub wyłącznikiem ciśnieniowym, jest połączony wężykiem z komorą powietrzną przy misie zmywarki. Podnosząca się woda spręża powietrze w tym układzie. Po osiągnięciu określonego ciśnienia membrana przełącza styki, a sterownik otrzymuje informację o poziomie wody.

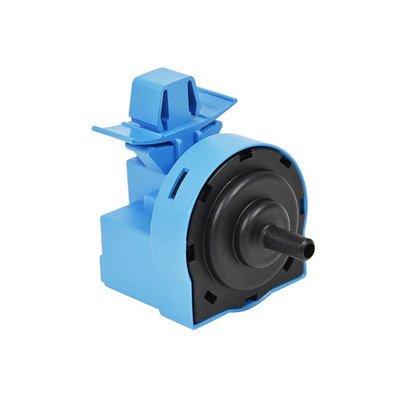

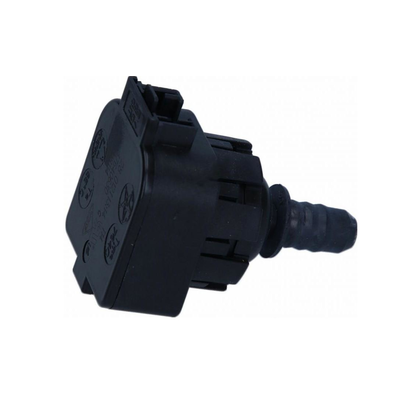

W nowszych konstrukcjach może występować analogowy lub elektroniczny czujnik ciśnienia. Nie działa on jak prosty wyłącznik, lecz przekazuje sygnał zmieniający się wraz z ciśnieniem. Sterownik interpretuje go zgodnie z konfiguracją konkretnego urządzenia. Test polegający na nasłuchiwaniu kliknięcia lub sprawdzaniu zwarcia styków nie pozwala ocenić takiego czujnika.
Nie każdy element związany z wodą jest hydrostatem. Zmywarka może mieć również:

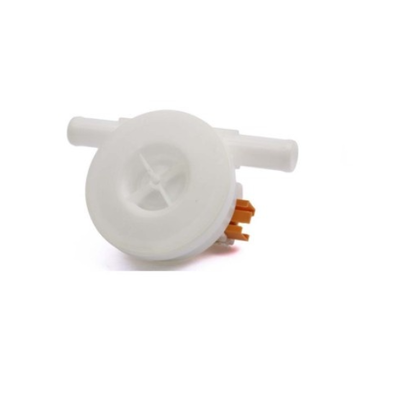

- przepływomierz mierzący ilość pobranej wody;
- pływak i mikrowyłącznik zabezpieczenia przeciwzalaniowego w podstawie;

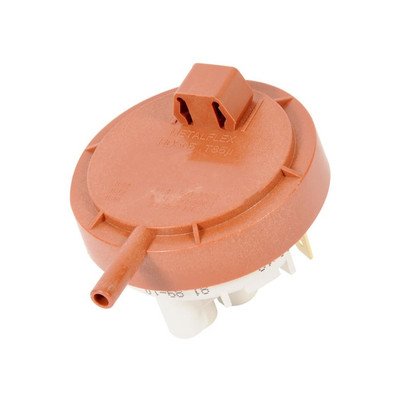

- oddzielny presostat przepełnienia;

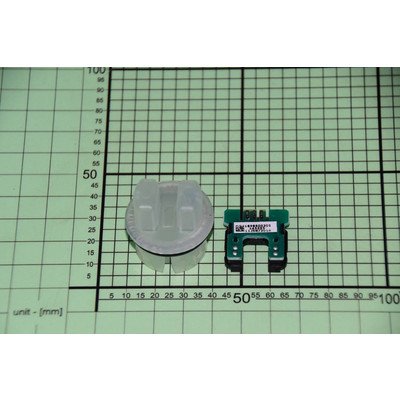

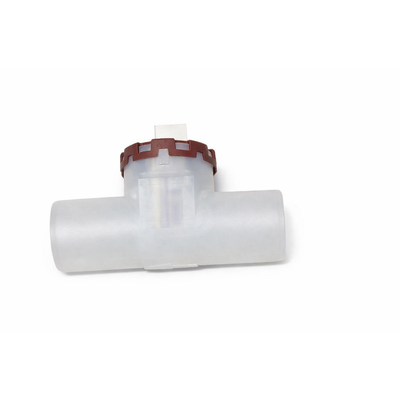

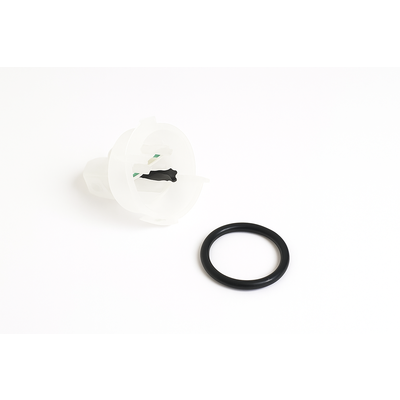

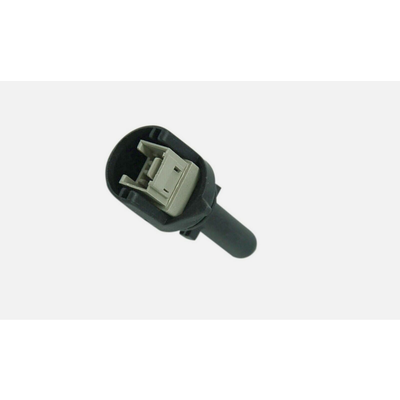

- czujnik zmętnienia lub temperatury umieszczony w misie.
Ich funkcji nie należy utożsamiać, nawet gdy objawy awarii są podobne.
Jakie objawy może powodować nieprawidłowy odczyt poziomu?
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności | Jak interpretować wynik |
| Zmywarka pobiera wodę bez końca | Niedrożna komora ciśnieniowa, nieszczelny wężyk, uszkodzony hydrostat, zablokowany elektrozawór | Wyłącz zasilanie podczas pobierania i zakręć dopływ, jeśli poziom nadal rośnie | Woda napływająca mimo odłączenia zasilania wskazuje przede wszystkim na mechanicznie niedomykający się zawór, a nie na hydrostat |
| Zmywarka pobiera za mało wody lub nie rozpoczyna mycia | Fałszywy sygnał „pełna”, słabe ciśnienie dopływu, zawór, AquaStop, przepływomierz albo samoczynne opróżnianie przez źle ułożony odpływ | Sprawdź dopływ, filtr przy zaworze, ułożenie węża odpływowego i drożność układu ciśnieniowego | Prawidłowe przełączenie hydrostatu nie potwierdza jeszcze pracy zaworu, przepływomierza ani pompy myjącej |
| Naczynia są niedomyte, ramiona pracują słabo | Za niski poziom wody, zabrudzone filtry i dysze, problem z pompą myjącą | Oczyść filtry i spryskiwacze, oceń pobór wody i pracę pompy | Sam słaby efekt mycia jest zbyt mało charakterystyczny, aby kupować hydrostat bez dalszej diagnostyki |
| Zmywarka naprzemiennie napełnia się i opróżnia | Niestabilny sygnał poziomu, zatkany kanał ciśnieniowy, odpływ syfonowy, błąd sterowania | Skontroluj wężyk, komorę, odpływ i zapisany kod błędu | Powtarzalność objawu przy określonym poziomie wzmacnia podejrzenie układu pomiarowego, ale nie rozstrzyga, która jego część jest wadliwa |
| Pompa odpływowa pracuje bez przerwy | Woda w podstawie i podniesiony pływak przeciwzalaniowy, fałszywy poziom, uszkodzona wiązka lub sterownik | Sprawdź, czy w dolnej tacy znajduje się woda i czy pływak nie jest zablokowany | Aktywne zabezpieczenie przeciwzalaniowe nie jest dowodem awarii hydrostatu — najpierw trzeba znaleźć źródło wycieku |
| Po odpompowaniu pojawia się błąd odpływu | Niedrożny odpływ, niesprawna pompa, zabrudzona komora lub czujnik niezgłaszający stanu „pusto” | Sprawdź filtr, pompę, wąż odpływowy oraz kanał pomiaru ciśnienia | Skuteczne fizyczne opróżnienie misy przy utrzymującym się błędzie kieruje diagnostykę w stronę pomiaru poziomu lub jego okablowania |
Jeżeli zmywarka przelewa wodę, należy natychmiast przerwać program i zakręcić dopływ. Dalsze próby mogą uruchomić zabezpieczenie w podstawie albo doprowadzić do zalania elementów elektrycznych.
Zanim wymienisz czujnik, sprawdź cały układ ciśnieniowy
Hydrostat może być sprawny, lecz nie otrzymywać właściwego ciśnienia. Tłuszcz, osad i resztki jedzenia gromadzące się w kanale misy lub komorze powietrznej tłumią zmianę ciśnienia. Podobny skutek daje pęknięty, rozszczelniony, załamany albo nieprawidłowo poprowadzony wężyk.
Po odłączeniu zmywarki od zasilania, zamknięciu wody i opróżnieniu misy warto sprawdzić:
- Czy wężyk jest prawidłowo osadzony na obu króćcach.
- Czy nie ma przetarć, pęknięć, zagięć ani śladów wody wewnątrz części, która powinna przekazywać poduszkę powietrzną.
- Czy króciec w misie i komora ciśnieniowa nie są pokryte szlamem.
- Czy przewody i złącze czujnika nie są poluzowane, skorodowane albo zawilgocone.
- Czy w podstawie zmywarki nie ma wody podnoszącej pływak zabezpieczenia przeciwzalaniowego.
Do czyszczenia kanału należy używać metod bezpiecznych dla tworzywa i uszczelnień. Twardy drut, wiertło lub agresywne narzędzie może powiększyć otwór, uszkodzić powierzchnię uszczelniającą albo przebić cienki kanał. Po czyszczeniu trzeba sprawdzić szczelność połączeń — sama drożność nie wystarcza, jeśli ciśnienie ucieka przez nieszczelność.

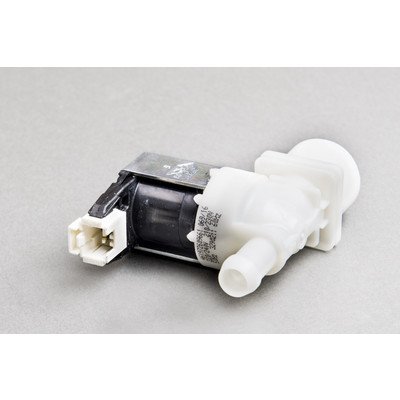

W razie problemu z dopływem warto również skontrolować elektrozawór lub zawór AquaStop. Gdy zmywarka poprawnie nabiera wodę, ale nie wytwarza ciśnienia na ramionach, podejrzenie należy skierować także na pompę myjącą.
Jak sprawdzić hydrostat miernikiem?
Hydrostat stykowy
Pomiar omomierzem ma sens wyłącznie dla hydrostatu działającego jak przełącznik. Zmywarka musi być odłączona od sieci, a przewody zdjęte z badanych styków, aby wynik nie obejmował pozostałych obwodów urządzenia.
Najpierw ustal na podstawie schematu części, które zaciski są wspólne, normalnie otwarte i normalnie zamknięte. Liczba styków oraz ich funkcje nie są jednakowe we wszystkich hydrostatach.
- Bez ciśnienia odpowiednia para może mieć przerwę, czyli bardzo wysoką lub nieskończoną rezystancję.
- Po podaniu niewielkiego, kontrolowanego ciśnienia stan styków powinien zmienić się zgodnie ze schematem.
- Zamknięty styk powinien mieć rezystancję bliską 0 Ω. Przykładowo w jednej udokumentowanej rodzinie zmywarek Whirlpool wartością graniczną jest 3 Ω, ale nie jest to parametr uniwersalny dla wszystkich hydrostatów.
- Brak przełączenia, niestabilny wynik lub znaczna rezystancja zamkniętego styku wskazują na problem z przełącznikiem albo membraną.
Delikatne dmuchnięcie przez podłączony do presostatu czysty wężyk może wywołać kliknięcie, ale kliknięcie nie potwierdza prawidłowego progu zadziałania ani szczelności całego układu. Zbyt duże ciśnienie może uszkodzić membranę. Nie należy też regulować fabrycznych śrub hydrostatu bez danych serwisowych i odpowiedniego manometru.
Czujnik analogowy lub elektroniczny
W takim czujniku pomiar ciągłości między przypadkowymi pinami zwykle nie daje miarodajnej odpowiedzi. Diagnostyka może wymagać odczytu wartości w trybie serwisowym, sprawdzenia zasilania i sygnału według schematu albo obserwacji zmiany częstotliwości lub napięcia przy kontrolowanym ciśnieniu.
Opisane pomiary sygnałów i napięć wymagają kwalifikacji, doświadczenia, schematu właściwego dla modelu oraz bezpiecznego stanowiska pomiarowego. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie wolno przykładać napięcia do pinów czujnika na podstawie wyglądu złącza ani przenosić pinoutu z innego modelu.
Prawidłowy sygnał czujnika nie wyklucza niedrożności komory, błędu kalibracji, uszkodzenia wiązki ujawniającego się podczas drgań ani problemu z wejściem na module sterującym. Przed zakupem modułu sterującego należy potwierdzić zasilanie czujnika, ciągłość przewodów i stan układu hydraulicznego.
Kody błędów nie wskazują automatycznie części do wymiany
Znaczenie kodu zależy od marki, platformy sterowania i pełnego wariantu urządzenia. W wybranych zmywarkach Electrolux z platformy Global Hydraulic problemy z zatkaniem obwodu czujnika ciśnienia były wiązane między innymi z alarmami i20, i30 i i42. Nie oznacza to jednak, że każdy taki kod wymaga wymiany hydrostatu: i20 może towarzyszyć problemowi z odpływem, a i30 zwykle pojawia się po uruchomieniu ochrony przeciwzalaniowej.
Kod należy zestawić z rzeczywistym zachowaniem urządzenia: czy misa jest opróżniona, czy w podstawie znajduje się woda, czy zawór dopływowy się zamyka i czy czujnik zgłasza zmianę poziomu. Procedurę trybu serwisowego dobiera się wyłącznie do właściwej rodziny elektroniki.
Dostęp do hydrostatu i wymiana
Hydrostat może znajdować się za cokołem, boczną osłoną albo pod komorą, w pobliżu misy. W innych konstrukcjach czujnik jest zamontowany bezpośrednio w misie lub połączony z nią osobnym wężykiem. Z tego powodu nie ma jednej poprawnej kolejności demontażu dla wszystkich zmywarek.
Przed rozpoczęciem pracy:
- odłącz zasilanie również w przypadku urządzenia podłączonego na stałe;
- zakręć dopływ wody i opróżnij misę;
- wysuń zmywarkę dopiero po odłączeniu mocowań meblowych, węży i przewodu w sposób zgodny z instalacją;
- zabezpiecz podłogę, lecz nie kładź urządzenia na przypadkowym boku — pozostała woda może zalać czujnik, podstawę lub elektronikę;
- sfotografuj przebieg wężyka, położenie złącza i sposób zamocowania części.
Podczas wymiany odłącz wtyczkę, zwolnij mocowanie i zdejmij wężyk bez wyłamywania króćca. Przed montażem nowej części usuń osad z portu ciśnieniowego i sprawdź wężyk. Jeżeli producent przewiduje zestaw zawierający czujnik, komorę powietrzną, uszczelki i nowy przewód, należy zamontować elementy zestawu zgodnie z jego instrukcją zamiast pozostawiać zabrudzone lub zmienione konstrukcyjnie części starego układu.
Nie smaruj uszczelek ani króćców przypadkowym olejem lub silikonem. Środek niezgodny z instrukcją może uszkodzić gumę, ułatwić zsunięcie wężyka lub zaburzyć szczelność. Po montażu wykonaj kontrolę wycieków i próbny cykl. Niektóre czujniki elektroniczne wymagają następnie kalibracji w teście serwisowym, ale nie dotyczy to każdego modelu.
Jak dobrać właściwy hydrostat do zmywarki?
Wygląd obudowy, identyczna wtyczka lub podobne oznaczenie ciśnienia nie potwierdzają zgodności. Różnice mogą obejmować progi przełączania, charakterystykę sygnału, liczbę poziomów, funkcję zabezpieczającą, pinout, średnicę króćca, mocowanie oraz wymaganą wersję zestawu naprawczego.
Do wyszukania części przygotuj pełne dane z tabliczki znamionowej:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC/Prod.No.;
- Bosch i Siemens: pełny E-Nr razem z końcówką /xx;
- Whirlpool, Bauknecht, Indesit i Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model i Product Code;
- Gorenje i Hisense: model oraz Art. No. lub kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Porównaj numer części zdemontowanej tylko pomocniczo — producent mógł zastąpić ją zestawem o nowej konstrukcji. Najbezpieczniejszym następnym krokiem jest sprawdzenie zgodności katalogowej według pełnego oznaczenia urządzenia oraz porównanie typu czujnika, mocowania, króćca i złącza.
FAQ – hydrostaty i czujniki poziomu wody do zmywarek
Czy ciągłe pobieranie wody oznacza uszkodzony hydrostat?
Nie. Jeżeli woda napływa również po odłączeniu zmywarki od zasilania, bardziej prawdopodobny jest mechanicznie zablokowany elektrozawór. Jeżeli dopływ ustaje po odłączeniu prądu, należy sprawdzić układ ciśnieniowy, przepływomierz, wiązkę i sterowanie zaworem.
Czy samo kliknięcie hydrostatu potwierdza jego sprawność?
Nie. Kliknięcie informuje jedynie, że mechanizm wykonał ruch. Nie potwierdza właściwego progu przełączenia, niskiej rezystancji styków ani szczelności wężyka i komory. Stan styków trzeba sprawdzić omomierzem według schematu konkretnej części.
Czy można wyczyścić układ zamiast wymieniać czujnik?
Tak, jeżeli przyczyną jest osad w komorze, króćcu lub wężyku, a czujnik i uszczelnienia są sprawne. Po czyszczeniu trzeba skontrolować szczelność i wykonać próbny cykl. Pęknięty wężyk, uszkodzona membrana lub nieprawidłowy sygnał wymagają odpowiedniej naprawy albo wymiany.
Dlaczego zmywarka ciągle wypompowuje wodę?
Najpierw sprawdź dolną tacę i pływak przeciwzalaniowy. Woda w podstawie uruchamia pompę niezależnie od normalnego programu. Jeżeli taca jest sucha, dalsza diagnostyka obejmuje czujnik poziomu, komorę ciśnieniową, przewody i sterownik.
Czy każdy nowy czujnik poziomu trzeba kalibrować?
Nie. Mechaniczne presostaty są zwykle fabrycznie ustawione i nie powinny być regulowane. Kalibracji lub testu serwisowego mogą wymagać niektóre czujniki elektroniczne i zestawy stosowane w określonych platformach urządzeń. Decyduje instrukcja właściwa dla pełnego modelu.
Czy hydrostat można dobrać po samym modelu zmywarki?
Nie zawsze. Ta sama nazwa modelu może obejmować kilka wariantów konstrukcyjnych. Do potwierdzenia zgodności potrzebny jest identyfikator producenta, na przykład pełny PNC, E-Nr z końcówką, numer serwisowy, Product No. albo kod wyrobu.
