Płaszcze wodne do zmywarek
Płaszcz wodny, wymiennik lub labirynt zmywarki może powodować problemy z poborem wody, niedomyte naczynia i wycieki. Przed zakupem sprawdź drożność układu, zawór, przepływomierz i połączenia, a część dobierz po pełnym oznaczeniu urządzenia oraz układzie króćców.
Za co odpowiada płaszcz wodny, wymiennik i labirynt zmywarki?

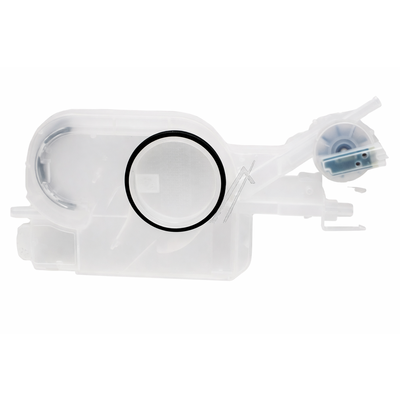

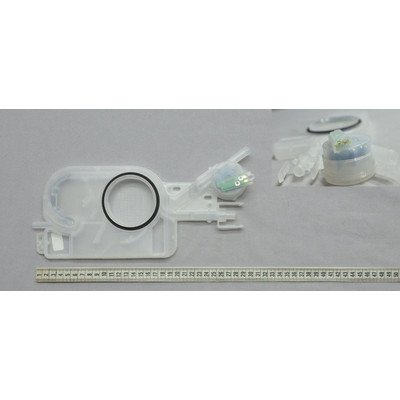

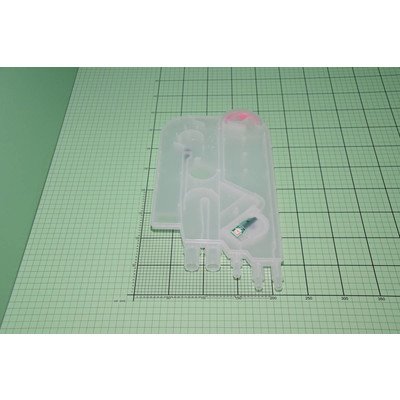

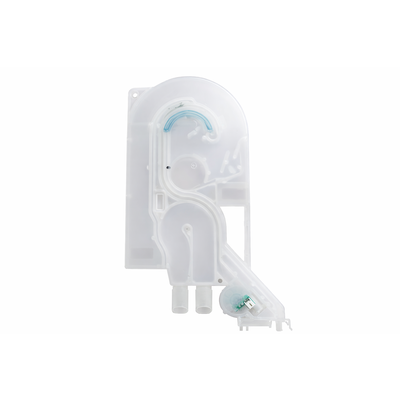

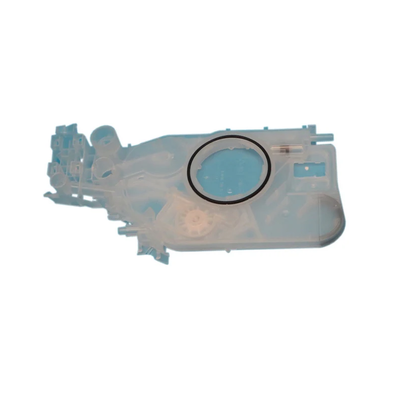

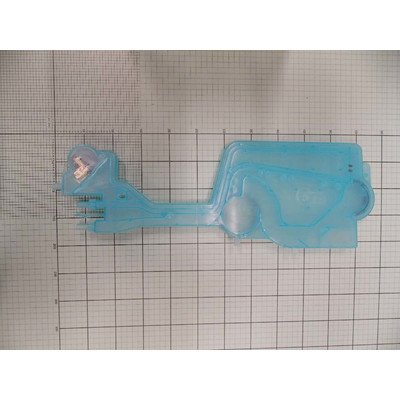

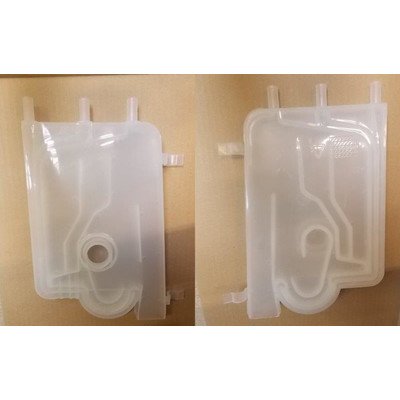

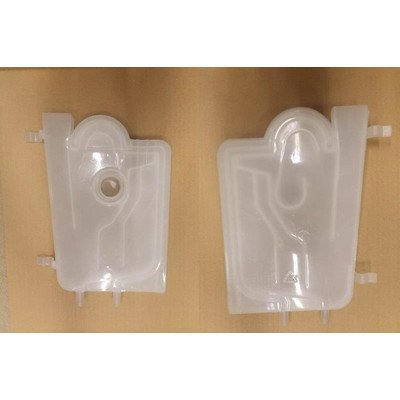

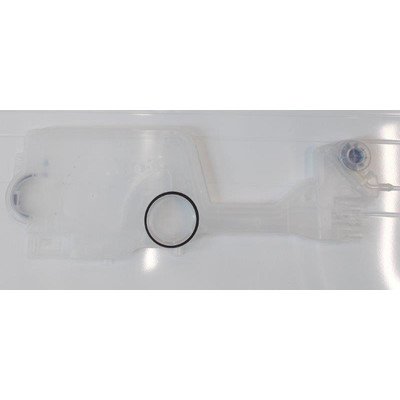

Płaszcz wodny jest płaskim zespołem kanałów montowanym zwykle przy bocznej ściance zmywarki. W zależności od konstrukcji może rozdzielać wodę do misy, zmiękczacza lub innych obwodów hydraulicznych, ograniczać i stabilizować jej przepływ, współpracować z przepływomierzem albo pełnić funkcję wymiennika ciepła. Nazwy płaszcz wodny, labirynt, wymiennik ciepła i water matrix bywają stosowane zamiennie, ale nie oznaczają identycznego wyposażenia w każdym modelu.

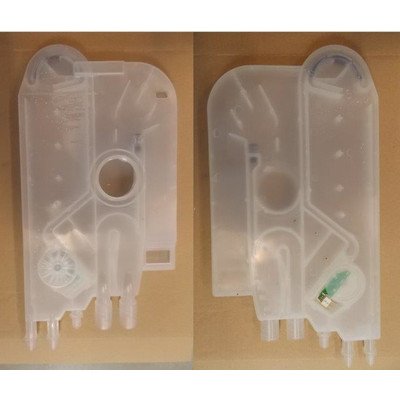

W części urządzeń w tym zespole znajduje się turbinka przepływomierza, kontaktron lub czujnik Halla, a także elektrozawór, kanał odpowietrzający, przelew albo elementy układu regeneracji. Dlatego sam wygląd plastikowego elementu nie wystarcza do potwierdzenia zgodności.
Objawy uszkodzenia lub zatkania
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Zmywarka nie pobiera wody albo pobiera jej bardzo mało | Zakręcony zawór, zagięty wąż, zabrudzone sitko, AquaStop, elektrozawór, zatkany kanał labiryntu, hydrostat lub przepływomierz | Dopływ wody, sitko na wejściu, wąż, działanie zaworu i widoczny przepływ przez płaszcz | Brak przepływu przed płaszczem nie wskazuje na jego uszkodzenie; jeśli woda dochodzi do zespołu, ale nie przechodzi dalej, sprawdź drożność i zawory w jego obrębie |
| Naczynia są niedomyte, a ramiona spryskujące obracają się słabo | Za mały poziom wody, ograniczony przepływ przez labirynt, filtr, pompa myjąca, zatkane dysze lub nieprawidłowe dozowanie detergentu | Poziom wody po fazie napełniania, filtry, ramiona, kanały płaszcza i pracę pompy | Niedomyte naczynia nie są dowodem uszkodzenia płaszcza; podobny objaw może wywołać pompa lub zablokowane spryskiwacze |
| Program zatrzymuje się podczas napełniania lub długo pozostaje na jednej minucie | Brak potwierdzenia przepływu, zator, hydrostat, przewód hydrostatu, przepływomierz, moduł sterujący | Kod błędu, drożność przewodów, ruch turbinki i sygnał czujnika według dokumentacji modelu | Sam fakt zatrzymania programu nie pozwala wskazać konkretnej części |
| Zmywarka pobiera wodę i szybko ją wypompowuje | Błędny sygnał przepływomierza lub hydrostatu, aktywne zabezpieczenie przed przelaniem, woda w podstawie, nieszczelny zawór | Podstawę urządzenia, pływak, ślady wycieku, połączenia płaszcza i kod błędu | Jeśli w podstawie jest woda, najpierw usuń przyczynę wycieku; wymiana labiryntu bez znalezienia źródła może nie rozwiązać problemu |
| Woda pojawia się przy bocznej ściance | Pęknięty płaszcz, uszkodzony króciec, zużyty O-ring, źle osadzony wąż albo przepełnienie wskutek niedrożności | Miejsce wycieku podczas kontrolowanego testu, uszczelnienia, króćce i mocowanie | Wyciek z połączenia nie musi oznaczać pęknięcia całego zespołu, ale uszkodzonego tworzywa zwykle nie naprawia się trwale klejem |
Zmywarka nie pobiera wody
Najpierw sprawdź przyczyny znajdujące się przed płaszczem: otwarcie zaworu instalacji, drożność węża, filtr na wejściu oraz działanie AquaStopu lub elektrozaworu. Warto również upewnić się, że drzwi są prawidłowo zamknięte i że w podstawie nie zadziałało zabezpieczenie przeciwzalaniowe.
Jeżeli zawór pracuje, ale woda nie przepływa przez kanały, obejrzyj płaszcz po zdjęciu odpowiedniej osłony. Osad może ograniczać światło wąskich kanałów, a zablokowana turbinka może uniemożliwiać prawidłowe zliczanie przepływu. W takim przypadku sprawdź również przewód hydrostatu i sam hydrostat, ponieważ zabrudzenie tego układu może naśladować awarię labiryntu.
Niedomyte naczynia i małe ciśnienie w ramionach
Przed demontażem płaszcza wyczyść filtry, sprawdź otwory ramion spryskujących i upewnij się, że pompa myjąca nie pracuje z nietypowym hałasem. Jeżeli w komorze jest prawidłowa ilość wody, ale ciśnienie pozostaje słabe, bardziej prawdopodobna może być pompa, ciało obce w układzie lub nieszczelność po stronie hydraulicznej.
Jeżeli wody jest wyraźnie za mało, porównaj kolejno: dopływ z instalacji, sitko, elektrozawór, kanały płaszcza, sygnał przepływomierza i układ kontroli poziomu. Nie wymieniaj pompy ani kompletnego labiryntu wyłącznie na podstawie brudnych naczyń.
Jak sprawdzić płaszcz wodny i współpracujące elementy?
Oględziny bez zasilania
- Zamknij dopływ wody i odłącz zmywarkę od zasilania. Przy urządzeniu do zabudowy zabezpiecz front i przygotuj ręczniki lub pojemnik na wodę.
- Po uzyskaniu dostępu obejrzyj przezroczyste kanały, króćce, uszczelki i okolice przepływomierza. Szukaj pęknięć, białego osadu, ciemnych złogów, śladów przecieku i odbarwień.
- Sprawdź, czy węże są osadzone do końca, a zaciski lub obejmy nie są luźne. Nie podważaj króćców narzędziem, ponieważ pęknięcie tworzywa może pojawić się dopiero po ponownym napełnieniu.
- Jeżeli w zespole jest turbinka, oceń jej swobodny ruch wyłącznie w sposób przewidziany przez konstrukcję. Nie wciskaj metalowych przedmiotów do kanałów i nie próbuj obracać elementu na siłę.
Widoczny osad potwierdza zabrudzenie, ale nie rozstrzyga, czy właśnie on powoduje objaw. Część kanałów może wyglądać na zabrudzoną, a mimo to pozostawać drożna; odwrotnie, mały zator w wąskim odcinku może ograniczać przepływ bez dużego osadu widocznego z zewnątrz.
Sprawdzenie przepływomierza
Przepływomierz nie jest zwykłym czujnikiem, którego sprawność można potwierdzić jednym uniwersalnym pomiarem rezystancji. W zależności od modelu może generować impulsy kontaktronem lub czujnikiem Halla. Diagnostyka powinna obejmować sprawdzenie złącza, przewodów, ruchu turbinki oraz sygnału zgodnie ze schematem serwisowym konkretnej zmywarki.
Pomiar ciągłości przewodów lub rezystancji elementu może wykryć przerwę albo zwarcie, ale prawidłowa wartość statyczna nie potwierdza generowania impulsów podczas przepływu. Nie podawaj napięcia na nieznane piny i nie wykonuj pomiarów pod napięciem bez odpowiednich kwalifikacji, izolowanych przyrządów oraz procedury producenta.
Kody błędów
Kod błędu jest wskazówką dla układu sterowania, a nie nazwą części do kupienia. Przykładowo w części zmywarek Bosch kod E14 odnosi się do przepływomierza albo problemu z dopływem i układem napełniania. Trzeba więc sprawdzić także wąż, zawór, sitko, kanały i połączenia. W innych rodzinach urządzeń ten sam kod może oznaczać coś innego.
Kod związany z wodą w podstawie, przepełnieniem lub zabezpieczeniem przeciwzalaniowym wymaga najpierw sprawdzenia wycieku i pływaka. Nie kasuj wielokrotnie alarmu i nie mostkuj zabezpieczenia, ponieważ wyciek może doprowadzić do porażenia, uszkodzenia elektroniki albo zalania pomieszczenia.
Czyszczenie czy wymiana?
Czyszczenie ma sens, gdy problemem jest powierzchowny osad, a tworzywo, króćce i uszczelnienia są nieuszkodzone. Zdemontowany element można przepłukać środkiem dopuszczonym do tworzyw i układów AGD, zgodnie z jego instrukcją, a następnie bardzo dokładnie wypłukać. Nie stosuj na własną rękę żrących preparatów do udrażniania rur, silnych zasad, rozpuszczalników ani mieszanin środków chemicznych. Mogą uszkodzić plastik, uszczelki lub pozostać w kanalikach.
Próby przepychania kanałów drutem, wiertłem lub metalowym prętem mogą przebić cienką ściankę labiryntu i uszkodzić turbinkę. Jeżeli kanał pozostaje niedrożny, element jest odkształcony, ma pęknięcie albo zintegrowany zawór lub przepływomierz nie działa, bezpieczniejsza jest wymiana kompletnego zespołu albo tej części, którą producent przewidział jako oddzielny element serwisowy.
Dostęp i wymiana płaszcza wodnego
Płaszcz znajduje się zwykle przy bocznej ściance, ale strona montażu i droga dostępu zależą od marki oraz konstrukcji. W jednym modelu wystarczy zdjęcie panelu bocznego, a w innym trzeba wcześniej zdemontować cokół, podstawę, izolację, elementy frontu lub odłączyć zmywarkę od zabudowy. Nie przenoś kolejności demontażu z innego modelu.
Typowa kolejność prac obejmuje:
- odłączenie zasilania i zamknięcie wody;
- zabezpieczenie pozostałej wody w wężach i komorach;
- wykonanie zdjęć połączeń przed ich odłączeniem;
- zdjęcie osłon umożliwiających dostęp do zespołu;
- odłączenie wtyczki przepływomierza lub zaworu oraz węży bez naprężania króćców;
- wyjęcie płaszcza z mocowań i sprawdzenie, czy stare O-ringi nie zostały na króćcach;
- montaż nowej części z właściwymi uszczelnieniami, bez skręcania przewodów i węży;
- powolne otwarcie dopływu wody i kontrolę szczelności przed wsunięciem urządzenia na miejsce.
Po naprawie uruchom krótki program lub test serwisowy właściwy dla danego modelu i obserwuj kolejno: napełnianie, przepływ przez labirynt, poziom wody, pracę pompy oraz odpompowanie. Po zakończeniu sprawdź połączenia również od spodu. Podczas testu nie zostawiaj urządzenia bez nadzoru.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem, ingerencję w instalację elektryczną oraz testy z otwartą obudową powinien wykonywać wykwalifikowany serwisant.
Jak dobrać właściwy element?
Płaszcz wodny lub labirynt dobiera się po pełnym oznaczeniu zmywarki i numerze części, a nie tylko po zdjęciu. Istotne mogą być: układ kanałów, obecność przepływomierza, liczba i położenie króćców, typ zaworu, sposób mocowania, uszczelki, strona montażu oraz wersja elektroniki.
Przydatne są także zdjęcia starego elementu z widocznymi złączami, króćcami i oznaczeniami. Sam skrócony model może nie identyfikować wariantu technicznego. Odczytaj dane z tabliczki znamionowej:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z wariantem końcowym, na przykład /0000.
Jeżeli numeru nie da się odczytać, przygotuj wyraźne zdjęcie całej tabliczki oraz starego płaszcza. Przed zamówieniem porównaj numer katalogowy, przyłącza i układ elementów z opisem części. Identyczne złącze lub podobny kształt nie gwarantują zgodności.
Przy problemach z wodą sprawdź również elektrozawory i zawory AquaStop do zmywarki, hydrostaty i czujniki poziomu wody oraz pompy myjące i odpływowe. Są to elementy o podobnych objawach, ale nie należy kupować ich na próbę bez diagnostyki.
FAQ
Czy niedomyte naczynia oznaczają uszkodzony płaszcz wodny?
Nie. Przyczyną może być zbyt niski poziom wody, zabrudzony filtr, zatkane ramiona, pompa myjąca, niewłaściwe dozowanie detergentu albo ograniczony przepływ przez labirynt. Najpierw porównaj poziom wody i drożność podstawowych elementów.
Czy można wyczyścić każdy labirynt zamiast go wymieniać?
Nie. Możliwość czyszczenia zależy od tworzywa, rodzaju zabrudzenia i konstrukcji kanałów. Nie używaj żrących środków ani metalowych narzędzi, a przy pęknięciu lub uszkodzonym zintegrowanym czujniku wymień element zgodnie z katalogiem producenta.
Czy kod E14 oznacza konieczność zakupu przepływomierza?
Nie. W zmywarkach Bosch E14 może wskazywać problem z przepływomierzem, dopływem wody albo układem napełniania. Sprawdź także wąż, zawór, sitko, kanały i przewody. Znaczenie kodu zawsze trzeba odnieść do konkretnej rodziny urządzenia.
Gdzie znajduje się płaszcz wodny w zmywarce?
Zwykle jest zamontowany przy jednej z bocznych ścianek jako płaski, często przezroczysty zespół kanałów. W niektórych konstrukcjach podobne elementy znajdują się również z tyłu lub są zintegrowane z układem dopływowym. Dostęp zależy od modelu.
Czy można wymienić sam przepływomierz w płaszczu?
Tylko jeśli producent przewidział go jako oddzielną część serwisową. W wielu modelach przepływomierz, zawór i kanały są sprzedawane jako jeden zespół. Sprawdź numer katalogowy po pełnym oznaczeniu zmywarki.
Jakie dane podać przy doborze płaszcza wodnego?
Podaj pełne oznaczenie z tabliczki znamionowej właściwe dla marki, numer starej części, jeśli jest widoczny, oraz zdjęcia płaszcza z obu stron i wszystkich przyłączy. Pozwala to odróżnić warianty o podobnym kształcie, ale innym układzie kanałów lub czujników.
