Szablony montażowe frontu do zmywarki
Szablon montażowy pozwala prawidłowo wyznaczyć otwory i położenie uchwytów frontu meblowego zmywarki. Jest potrzebny po zagubieniu lub uszkodzeniu oryginalnego wzoru, a także przy zakładaniu nowego frontu. Dobieraj go według pełnego oznaczenia urządzenia i systemu mocowania — podobny układ otworów nie potwierdza zgodności.
Do czego służy szablon montażowy frontu zmywarki?

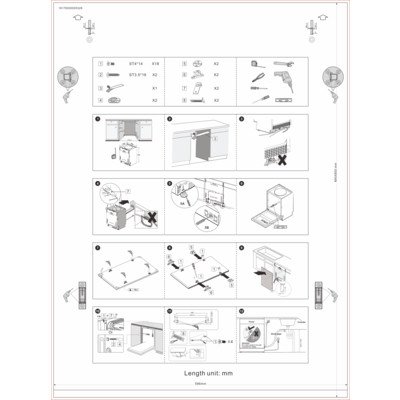

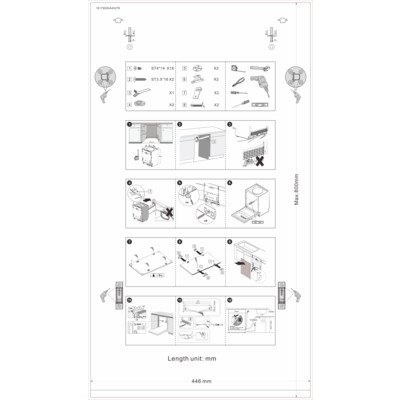

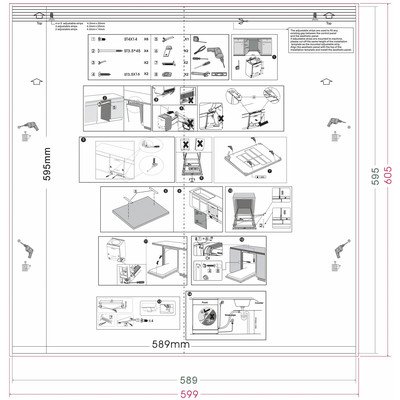

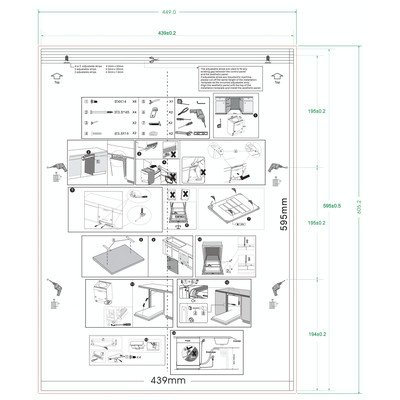

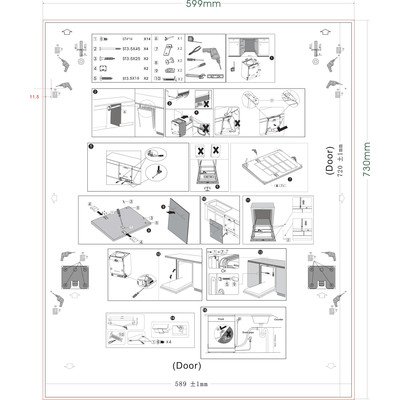

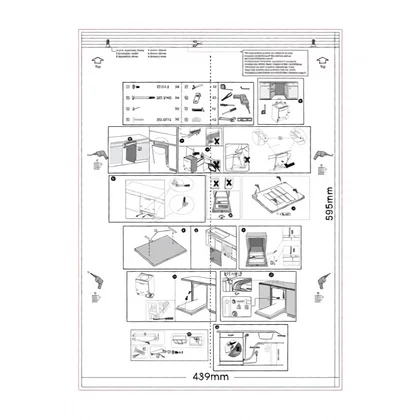

Szablon przenosi na tylną stronę frontu meblowego położenie otworów, zaczepów, wsporników lub elementów prowadzących. Wyznacza również właściwą orientację panelu względem drzwi zmywarki. Może mieć postać arkusza papierowego, folii albo sztywnego wzornika i zazwyczaj jest przygotowany dla określonego systemu mocowania.
Nie jest to uniwersalna miarka dla wszystkich zmywarek o szerokości 45 lub 60 cm. Dwa urządzenia o tej samej szerokości mogą mieć inny rozstaw zaczepów, odmienną wysokość frontu oraz mocowanie stałe albo przesuwne. Różnić może się także kolejność zakładania wsporników i śrub.
Kiedy potrzebny jest nowy szablon?
Nowego wzoru warto szukać, gdy:
- oryginalny arkusz został zgubiony, rozdarty, zamoczony lub trwale zagięty;
- wymieniany jest front meblowy i trzeba wykonać otwory w nowej płycie;
- kupiona używana zmywarka nie ma dokumentacji i akcesoriów montażowych;
- wcześniejszy front został zamocowany prowizorycznie, a położenie uchwytów trzeba odtworzyć zgodnie z instrukcją;
- zmieniono system zabudowy lub komplet mocowań na wariant przewidziany dla urządzenia.
Sam szablon nie naprawi wyrwanych otworów, pękniętych uchwytów ani niesprawnego mechanizmu przesuwnego. Jeżeli brakuje wsporników, prowadnic, śrub lub zaczepów, sprawdź również zestawy montażowe, uchwyty frontu i mocowania zmywarek.
Front jest krzywo lub ociera — czy winny jest szablon?
Krzywe położenie frontu może wynikać z użycia niewłaściwego wzoru, ale podobne objawy powodują także błędy ustawienia urządzenia i uszkodzenia mocowań.
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek |
| Front jest przesunięty względem sąsiednich szafek | źle ustawiony szablon, pomylona krawędź odniesienia, zmywarka stoi krzywo | Sprawdź poziom urządzenia, jednakowe szczeliny i oznaczenia góry oraz osi na wzorze | Jeśli korpus stoi prawidłowo, a punkty mocowania są niesymetryczne, trzeba zweryfikować szablon i wykonane otwory |
| Dolna krawędź frontu ociera o cokół | front jest za długi, zamontowany zbyt nisko albo nie pasuje do geometrii zawiasu | Powoli otwieraj drzwi i obserwuj miejsce pierwszego kontaktu; porównaj wymiary zabudowy z instrukcją modelu | Przesuwanie otworów bez sprawdzenia cokołu i rodzaju zawiasu może jedynie przenieść problem |
| Front opada lub odstaje po jednej stronie | poluzowane mocowanie, wyrwany otwór w płycie, uszkodzony zaczep albo prowadnica | Przy podtrzymanym froncie sprawdź luz każdego punktu mocowania | Nowy szablon pomoże wyznaczyć otwory w nowym panelu, ale nie zastąpi uszkodzonych elementów |
| Drzwi gwałtownie opadają albo trudno je unieść | masa frontu poza zakresem urządzenia, problem z linką, sprężyną lub zawiasem | Porównaj materiał i masę panelu z dokumentacją oraz obejrzyj mechanizmy po obu stronach | Nie koryguj takiego objawu samym przesunięciem frontu; mogą być potrzebne zawiasy, linki lub sprężyny drzwi |
| Otwory szablonu nie pokrywają się z mocowaniami | wzór do innego wariantu albo niekompletny zestaw | Porównaj numer części szablonu, oznaczenie zmywarki i komplet elementów pokazany w instrukcji | Nie wierć kolejnych otworów, dopóki zgodność nie zostanie potwierdzona |
Jeżeli stary front był już zamontowany, najpierw ustal, czy można wykorzystać istniejące otwory. Otwór rozwiercony lub położony kilka milimetrów obok nowego punktu może osłabić płytę. Sposób naprawy zależy od materiału frontu, jego grubości i rodzaju mocowania.
Jak prawidłowo użyć szablonu?
Dokładna procedura wynika z instrukcji konkretnej zmywarki, ale bezpieczny tok pracy zwykle wygląda następująco:
- Zidentyfikuj system drzwi. Sprawdź, czy panel jest mocowany nieruchomo do drzwi, czy przesuwa się po prowadnicach podczas otwierania. Szablony tych systemów nie są zamienne.
- Zweryfikuj front. Porównaj jego wysokość, szerokość, grubość i dopuszczalną masę z dokumentacją urządzenia. Uwzględnij uchwyt meblowy.
- Przygotuj stabilne podłoże. Połóż front stroną dekoracyjną na czystej, miękkiej powierzchni. Zaznacz górę panelu, aby nie obrócić wzoru.
- Ułóż szablon według punktów odniesienia. Wyrównaj wskazaną krawędź, oś lub narożniki. Przytwierdź arkusz tak, aby nie przesunął się podczas znakowania.
- Zaznacz tylko punkty właściwe dla wariantu. Jeden arkusz może zawierać oznaczenia dla kilku wysokości panelu lub sposobów zabudowy.
- Wykonaj otwory zgodnie z instrukcją. Przed wierceniem sprawdź grubość frontu, wymaganą średnicę i głębokość. Zastosuj ogranicznik głębokości, aby nie przebić powierzchni dekoracyjnej.
- Zamontuj elementy zestawu. Użyj wsporników, zaczepów i śrub przeznaczonych dla danego systemu. Nie zastępuj ich przypadkowymi wkrętami o niepotwierdzonej długości.
- Załóż front z podparciem. Ciężkiego panelu nie trzymaj jedną ręką podczas wkręcania mocowań. Po osadzeniu dokręcaj punkty stopniowo, kontrolując szczeliny.
- Sprawdź cały ruch drzwi. Otwieraj je powoli i obserwuj odstęp od blatu, cokołu oraz sąsiednich frontów. Sprawdź też, czy przewody lub osłony nie zostały przyciśnięte.
Konstrukcja mocowania jest zależna od modelu. W jednych zmywarkach front najpierw opiera się na zaczepach, a następnie zabezpiecza od wewnętrznej strony drzwi. W innych trzeba wcześniej przykręcić prowadnice do płyty. Nie odkręcaj wszystkich widocznych śrub drzwi — część może łączyć wewnętrzny i zewnętrzny panel urządzenia.
Uwaga: niezamocowana zmywarka może przechylić się po otwarciu obciążonych drzwi. Podczas montażu zapewnij jej stabilność i podtrzymuj front. Przed przesuwaniem urządzenia odłącz zasilanie oraz zamknij dopływ wody. Prace przy stałym przyłączu elektrycznym i instalacji wodnej powinien wykonywać odpowiednio przygotowany instalator.
Dlaczego wydruk z internetu może nie zastąpić oryginału?
Zdjęcie albo podgląd instrukcji może zostać automatycznie pomniejszony przez przeglądarkę, drukarkę lub program PDF. Nawet niewielka zmiana skali przesuwa punkty wiercenia. Pliku można użyć jako wzoru tylko wtedy, gdy producent udostępnia go do druku w skali 1:1 i pozwala sprawdzić wymiar kontrolny. Po wydrukowaniu wyłącz opcje „dopasuj do strony” i najpierw zmierz oznaczony odcinek kontrolny.
Nie próbuj odtwarzać układu przez mierzenie miniatury na ekranie. Jeśli nie ma wymiaru kontrolnego albo pewności, że dokument jest przeznaczony do drukowania, właściwym rozwiązaniem jest dedykowany szablon.
Jak dobrać szablon montażowy do zmywarki?
Podstawą jest zgodność katalogowa z pełnym oznaczeniem urządzenia, a nie jedynie szerokość zmywarki, wygląd arkusza czy skrócona nazwa modelu. Sprawdź również numer części nadrukowany na starym szablonie, jeśli jest czytelny.

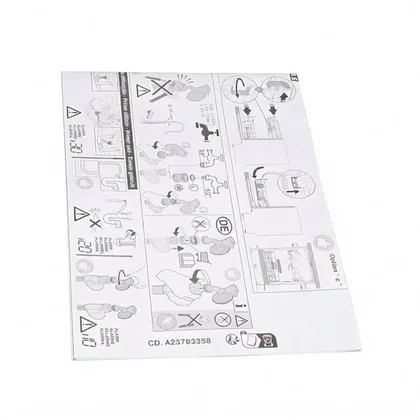

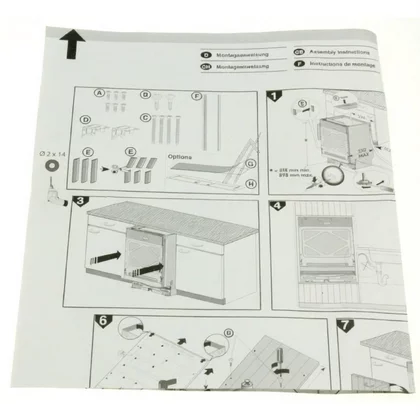

W zmywarkach Electrolux i AEG podaj pełny PNC / Prod.No. z tabliczki znamionowej. Dla Bosch i Siemens potrzebny jest pełny E-Nr z końcówką /xx. W urządzeniach Whirlpool, Indesit i Hotpoint stosowany jest numer serwisowy, a w Amica należy odczytać model, kod wyrobu i 14-cyfrowy numer fabryczny. Tabliczka zmywarki jest zwykle widoczna po otwarciu drzwi, na ich krawędzi lub obrzeżu komory.
Przed zakupem potwierdź:
- numer katalogowy szablonu;
- pełne oznaczenie zmywarki i wariant produkcyjny;
- typ montażu frontu: stały lub przesuwny;
- szerokość urządzenia i dopuszczalne wymiary panelu;
- zgodność z posiadanym zestawem zaczepów, prowadnic i śrub.
Jeśli oznaczenie jest nieczytelne, zrób ostre zdjęcie całej tabliczki znamionowej. Nie przycinaj numerów ani końcówek po ukośniku — mogą rozróżniać wersje wykorzystujące inne mocowanie.
FAQ — szablony montażowe frontu zmywarki
Czy szablon do zmywarki 60 cm jest uniwersalny?
Nie. Szerokość urządzenia nie określa rozstawu uchwytów, wysokości panelu ani rodzaju zawiasów. Szablon musi być przypisany katalogowo do konkretnego modelu lub grupy wariantów.
Czy można zamontować front bez szablonu?
Można przenieść położenie mocowań inną metodą tylko wtedy, gdy instrukcja urządzenia podaje komplet wymiarów i punktów odniesienia. Montaż „na oko” grozi krzywym osadzeniem, kolizją z cokołem i wykonaniem zbędnych otworów.
Czy szablon zawiera śruby i uchwyty?
Nie musi. Szablon może być samym arkuszem, natomiast mocowania występują jako oddzielny zestaw. Przed montażem porównaj zawartość kompletu z wykazem części w instrukcji zmywarki.
Dlaczego po montażu front ociera o cokół?
Przyczyną może być nieprawidłowa wysokość panelu, jego zbyt niskie położenie, niewłaściwe ustawienie nóżek albo zastosowanie frontu do innego systemu zawiasów. Najpierw ustal miejsce kolizji i porównaj geometrię zabudowy z instrukcją modelu.
Czy można ponownie użyć papierowego szablonu?
Tak, jeśli nie jest rozciągnięty, rozdarty ani odkształcony i wszystkie krawędzie odniesienia pozostają czytelne. Przed ponownym użyciem sprawdź jego numer oraz zgodność z aktualnie montowaną zmywarką.
