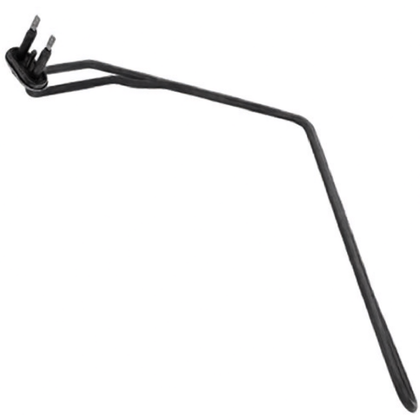

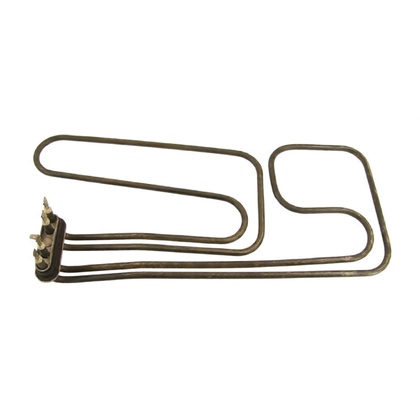

Grzałki
Grzałki do zmywarek Electrolux odpowiadają za podgrzewanie wody podczas mycia i wybranych faz suszenia. Zimne, mokre naczynia nie przesądzają jednak o uszkodzeniu elementu grzejnego — podobne objawy powodują czujnik temperatury, nieprawidłowy obieg wody, przewody lub sterowanie. Przed zakupem sprawdź typ grzałki oraz pełny numer PNC z tabliczki znamionowej.
Jak rozpoznać problem z grzaniem w zmywarce Electrolux?
Podejrzenie usterki układu grzewczego jest uzasadnione, gdy po programie o podwyższonej temperaturze wnętrze zmywarki pozostaje zimne, detergent nie rozpuszcza się prawidłowo, a naczynia są mokre i gorzej domyte. Program może zakończyć się normalnie, zatrzymać w trakcie pracy albo zapisać kod dotyczący grzania.
Brak wyraźnej pary po otwarciu drzwi nie jest samodzielnym dowodem awarii. Wynik zależy od wybranego programu, temperatury ostatniej fazy, sposobu suszenia oraz momentu otwarcia urządzenia. Do wstępnej próby wybierz program intensywny lub inny cykl, który zgodnie z instrukcją urządzenia wykorzystuje wysoką temperaturę. Po jego zakończeniu sprawdź, czy wnętrze i naczynia są wyraźnie ciepłe.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Zmywarka wykonuje cały program, ale woda pozostaje zimna | przerwa w grzałce, uszkodzony przekaźnik, przewód lub złącze | rezystancję grzałki po odłączeniu przewodów, stan wiązki i konektorów | przerwa potwierdza uszkodzenie elementu grzejnego; prawidłowa rezystancja kieruje diagnostykę w stronę izolacji i sterowania |
| Zmywarka zaczyna grzać, lecz później przestaje | czujnik NTC, niestabilne połączenie lub usterka ujawniająca się po nagrzaniu | reakcję NTC na zmianę temperatury, złącza oraz izolację grzałki | sam pomiar zimnego elementu może nie ujawnić nieprawidłowości występującej dopiero w warunkach pracy |
| Woda jest ciepła, ale naczynia pozostają mokre | sposób działania programu, funkcja automatycznego otwierania drzwi, problem z nabłyszczaczem lub suszeniem | instrukcję programu i ustawienia suszenia | obecność ciepła wskazuje, że grzałka przynajmniej okresowo działa; przyczyny trzeba szukać także poza układem grzejnym |
| Zmywarka słabo pobiera lub rozprowadza wodę i nie grzeje | zabrudzone filtry, niski poziom wody, problem z pompą myjącą, czujnikiem poziomu lub sterowaniem przepływem | filtry, osadnik, napełnianie i siłę natrysku | układ sterujący może nie włączyć grzałki, jeżeli nie wykrywa prawidłowego obiegu wody |
| Wyłącznik różnicowoprądowy reaguje podczas nagrzewania | upływ prądu z grzałki, zawilgocone złącze, uszkodzona wiązka lub inny odbiornik | pomiar izolacji i oględziny śladów wody | prawidłowa rezystancja między zaciskami grzałki nie wyklucza przebicia do obudowy |
Przed rozbieraniem urządzenia warto oczyścić sita i filtry zmywarki oraz upewnić się, że zmywarka pobiera odpowiednią ilość wody. Jeżeli natrysznice obracają się słabo, słychać przerywaną pracę obiegu albo w komorze jest zbyt mało wody, przyczyna może znajdować się w pompie myjącej lub układzie kontroli poziomu, a nie w samej grzałce.
Jak sprawdzić grzałkę miernikiem?
Najpierw odłącz zmywarkę od sieci, zamknij zawór wody i usuń wodę pozostałą w komorze oraz wężach. Rezystancję należy mierzyć bez napięcia, po zdjęciu przewodów z zacisków grzałki. Pozostawienie podłączonej wiązki może wprowadzić do pomiaru inne elementy obwodu i zafałszować wynik.
Pomiar rezystancji elementu grzejnego
- Zrób zdjęcie ułożenia przewodów i oznacz złącza.
- Odłącz konektory od grzałki, chwytając za ich obudowy, a nie za przewody.
- Ustaw multimetr na niski zakres pomiaru rezystancji.
- Zewrzyj sondy i uwzględnij rezystancję przewodów pomiarowych, jeśli miernik jej automatycznie nie kompensuje.
- Przyłóż sondy do dwóch zacisków zasilających element grzejny.
W wielu grzałkach stosowanych w zmywarkach Electrolux wynik wynosi około 25–30 Ω, ale nie jest to wartość uniwersalna. Kategoria obejmuje elementy o różnej mocy, między innymi 1100, 2000, 2100, 2800 i ponad 3000 W. Im większa moc przy tym samym napięciu, tym mniejsza spodziewana rezystancja. Orientacyjny wynik można oszacować ze wzoru R = U² / P, a następnie porównać z parametrami konkretnej części lub dokumentacją urządzenia.
- Brak wskazania lub symbol przekroczenia zakresu oznacza przerwę w obwodzie grzałki albo współpracującym z nią zabezpieczeniu termicznym.
- Wynik zbliżony do wartości wynikającej z mocy części potwierdza ciągłość elementu, ale nie dowodzi jego pełnej sprawności.
- Rezystancja znacznie niższa od spodziewanej może wskazywać zwarcie części elementu oporowego, błąd pomiaru lub pomiar przez nieodłączony obwód.
- Niestabilny wynik podczas poruszania zaciskiem uzasadnia kontrolę konektora, połączenia wewnętrznego i śladów przegrzania.
Kontrola przebicia do obudowy
Następnie zmierz rezystancję między każdym zaciskiem zasilającym a metalową obudową grzałki lub jej stykiem ochronnym. Zwykły multimetr powinien wskazywać brak połączenia. Jakiekolwiek wyraźne przejście jest podstawą do odłączenia urządzenia i wymiany uszkodzonego elementu.
Taki test ma ograniczenia. Multimetr pracuje przy niskim napięciu i może nie wykryć osłabionej izolacji ujawniającej się po rozgrzaniu, zawilgoceniu albo przy napięciu sieciowym. Do miarodajnej oceny wykorzystuje się miernik rezystancji izolacji oraz procedurę właściwą dla danego zespołu. Dokumentacja wybranych platform Electrolux nakazuje podczas diagnostyki alarmów grzania sprawdzić zarówno rezystancję elementu, jak i upływ do przewodu ochronnego. Prawidłowy pomiar między zaciskami nie zastępuje więc badania izolacji.
Pomiar izolacji podwyższonym napięciem probierczym oraz diagnostyka pracującego urządzenia wymagają odpowiednich kwalifikacji, doświadczenia i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Prawidłowa rezystancja, ale zmywarka nadal nie grzeje
Sprawna elektrycznie grzałka nie zacznie pracować, jeśli sterownik nie otrzyma informacji o prawidłowym poziomie, temperaturze i obiegu wody albo nie poda zasilania przez przekaźnik. W takiej sytuacji kolejność sprawdzania powinna obejmować:
- Złącza i przewody — szukaj luźnych konektorów, korozji, stopionej izolacji oraz przerw w miejscach pracujących przy drzwiach i podstawie urządzenia.
- Poziom i obieg wody — zanieczyszczone filtry, nieprawidłowy odczyt hydrostatu lub czujnika poziomu oraz problem z pompą mogą blokować grzanie.
- Czujnik temperatury NTC — jego rezystancja powinna zmieniać się płynnie wraz z temperaturą. Sama wartość liczbowa zależy od typu czujnika; porównuj ją z dokumentacją właściwą dla PNC.
- Sterowanie grzałką — wypalone lub sklejone styki przekaźnika, uszkodzenie jego sterowania albo połączeń na module mogą powodować brak grzania mimo prawidłowego pomiaru elementu.
- Błędy zapisane w pamięci — kod opisuje obszar nieprawidłowości, a nie część, którą należy automatycznie wymienić.
W zmywarkach z określonymi platformami elektronicznymi brak sygnału prędkości pompy myjącej albo aktywny błąd pozycjonowania rozdzielacza strumienia powoduje wyłączenie grzałki. Zapobiega to grzaniu bez kontrolowanego obiegu wody. Jeżeli grzałka, izolacja, wiązka oraz czujniki są sprawne, dopiero wtedy uzasadniona jest kontrola modułu sterującego.
Pomiar napięcia na pracującej grzałce nie powinien być pierwszym testem. Sterownik włącza ją tylko w określonych fazach, dlatego odczyt 0 V wykonany w przypadkowym momencie nie rozstrzyga o awarii. Wynik trzeba odnosić do przebiegu programu, wskazań czujników i procedury serwisowej konkretnej platformy.
Pomiary pod napięciem sieciowym i naprawa modułu wymagają kwalifikacji elektrycznych, bezpiecznego stanowiska oraz znajomości procedury serwisowej danego PNC. Nie wolno omijać zabezpieczeń ani zasilać wymontowanej grzałki prowizorycznymi przewodami.
Co oznaczają błędy i60 oraz i70?
W części zmywarek Electrolux i60 oznacza rodzinę problemów układu grzewczego. Zależnie od generacji elektroniki zapis może dotyczyć zbyt wolnego wzrostu temperatury, przerwy elementu, uszkodzenia wiązki, przekaźnika, upływu do przewodu ochronnego albo przegrzania. Sam kod i60 nie potwierdza konieczności zakupu grzałki.
W wybranych starszych platformach podstawowy alarm i60 zapisywany jest, jeśli podczas fazy grzania temperatura nie wzrośnie o wymagany poziom w określonym czasie. W nowszych platformach szczegółowe podkody rozróżniają między innymi usterkę grzałki, problem z przekaźnikiem, przegrzanie, nieprawidłową wartość NTC zintegrowanego z elementem albo zbyt niską wydajność wymiany ciepła. Starsze urządzenia mogą pokazywać użytkownikowi jedynie numer rodziny, podczas gdy pełny podkod pozostaje zapisany w pamięci serwisowej.
Kod z rodziny i70 jest związany z sygnałem termistora NTC w platformach, dla których przewidział go producent. Należy wtedy sprawdzić czujnik, jego złącze i przewody. Znaczenie kodów oraz sposób wejścia w tryb serwisowy różnią się między rodzinami urządzeń, dlatego procedurę trzeba dobierać według pełnego PNC, a nie tylko według nazwy modelu.
Gdzie znajduje się grzałka i jak wygląda wymiana?
W zmywarkach Electrolux spotyka się kilka rozwiązań. Część konstrukcji ma osobną grzałkę przepływową umieszczoną w dolnym obiegu hydraulicznym. W innych urządzeniach element grzejny jest częścią zespołu pompy obiegowej. Katalog może przewidywać wymianę samej rurki grzejnej, grzałki z króćcami albo kompletnej pompy z grzałką.
Dostęp uzyskuje się zwykle po wysunięciu zmywarki z zabudowy oraz zdjęciu elementów podstawy lub dolnej osłony. W dokumentacji niektórych kompaktowych zmywarek Electrolux dostęp do osobnej grzałki wymaga opróżnienia urządzenia, zdjęcia dolnej płyty, oznaczenia i odłączenia zacisków oraz rozpięcia przewodów hydraulicznych. Nie jest to jednak uniwersalna procedura dla wszystkich modeli. Inne zespoły mogą wymagać odmiennego sposobu ustawienia urządzenia i demontażu podstawy, dlatego przed rozpoczęciem pracy trzeba sprawdzić budowę według PNC.
Typowa kolejność wymiany obejmuje:
- odłączenie zasilania i zamknięcie dopływu wody;
- wysunięcie urządzenia bez zgniatania węży;
- usunięcie wody z komory, filtra i dostępnych przewodów hydraulicznych;
- sfotografowanie połączeń elektrycznych i przebiegu węży;
- odłączenie złączy, opasek oraz mocowań zespołu grzejnego zgodnie z konstrukcją urządzenia;
- kontrolę króćców, uszczelek i przewodów pod kątem pęknięć, odkształceń oraz osadów;
- montaż zgodnej części bez skręcania uszczelek i nadmiernego obciążania plastikowych króćców;
- próbę szczelności na krótkim programie, a następnie kontrolę grzania na cyklu wykorzystującym wyższą temperaturę.
Opaska odkształcona albo uszkodzona podczas demontażu nie powinna być ponownie używana. Nowe uszczelnienie musi być zgodne wymiarowo i osadzone w czystym gnieździe. Po uruchomieniu trzeba obejrzeć połączenia zarówno podczas napełniania, jak i pracy pompy obiegowej, ponieważ wyciek może pojawić się dopiero pod wpływem ciśnienia.
Nie uruchamiaj wymontowanej grzałki bez przepływu wody. Element przepływowy szybko się nagrzewa, a próba „na sucho” może uszkodzić grzałkę, zabezpieczenie termiczne lub otaczające tworzywo.
Jak dobrać grzałkę do zmywarki Electrolux?
Podobny wygląd, średnica króćca albo identyczna wtyczka nie wystarczają do potwierdzenia zgodności. Grzałki mogą różnić się mocą, konstrukcją zabezpieczenia, średnicą i kierunkiem króćców, rozmieszczeniem mocowań, czujnikiem, uszczelnieniem oraz przeznaczeniem do konkretnej pompy.
Do doboru potrzebny jest pełny PNC / Prod.No. z tabliczki znamionowej zmywarki. Numer należy odczytać w całości z tabliczki, która zwykle znajduje się na krawędzi lub wewnętrznej stronie drzwi. Sam model, na przykład ESL, ESF lub ESI z dalszym ciągiem znaków, może obejmować kilka odmiennych wariantów technicznych.
Przed zamówieniem:
- odczytaj pełny PNC wraz ze wszystkimi cyframi;
- sprawdź numer katalogowy starej części, jeśli jest czytelny;
- ustal, czy katalog przewiduje samą grzałkę, zestaw naprawczy czy kompletną pompę z grzałką;
- porównaj moc, napięcie, mocowania, króćce i złącza;
- uwzględnij oficjalne zastąpienia starszych numerów części nowym numerem katalogowym.
Nie dobieraj grzałki wyłącznie na podstawie listy przykładowych modeli lub zdjęcia. Oficjalny katalog może zastępować kilka starszych numerów jednym nowszym zespołem, ale takie zastąpienie nie oznacza zgodności z każdą zmywarką marki. Jeśli oznaczenie części jest nieczytelne, przygotuj wyraźne zdjęcie całej tabliczki znamionowej oraz zespołu grzejnego z widocznymi złączami i mocowaniami.
FAQ – grzałki do zmywarek Electrolux
Czy 25–30 Ω oznacza, że grzałka jest sprawna?
Taki wynik jest typowy dla wielu grzałek zmywarek, ale potwierdza przede wszystkim ciągłość obwodu. Nie wyklucza przebicia do obudowy, usterki ujawniającej się po rozgrzaniu ani problemu ze sterowaniem.
Czy kod i60 oznacza, że trzeba wymienić grzałkę?
Nie. Jest to rodzina błędów związanych z grzaniem, której dokładne znaczenie zależy od platformy elektronicznej. Przyczyną może być grzałka, wiązka, złącze, przekaźnik, czujnik, przepływ wody lub pompa.
Dlaczego zmywarka nie suszy po wymianie grzałki?
Należy sprawdzić, czy woda rzeczywiście osiąga temperaturę, czy działa czujnik NTC oraz czy wybrany program wykorzystuje aktywne suszenie. Znaczenie mają też ustawienia automatycznego otwierania drzwi, nabłyszczacz i prawidłowy obieg wody.
Czy można wymienić samą grzałkę zamiast całej pompy?
Tylko wtedy, gdy dla konkretnego PNC występuje ona jako osobna, katalogowo zgodna część. W niektórych wersjach producent przewiduje kompletną pompę obiegową z grzałką, a w innych oddzielny element lub zestaw naprawczy.
Gdzie znaleźć numer PNC zmywarki Electrolux?
Na tabliczce znamionowej, zwykle na bocznej lub górnej krawędzi drzwi albo na ramie komory. Do doboru należy przepisać cały numer Prod.No./PNC, a nie tylko nazwę modelu.
Czy kamień może spowodować błąd grzania?
Silny osad może ograniczać wymianę ciepła i spowodować przegrzewanie elementu. Dla części nowszych platform Electrolux przewidziano podkody wskazujące potrzebę odkamienienia zamiast wymiany grzałki. Nie należy jednak zakładać, że każdy brak grzania wynika z kamienia — najpierw trzeba sprawdzić rezystancję, izolację, przepływ wody i zapisane błędy.
