Elektronika i moduly do odkurzaczy bezprzewodowych Electrolux
Elektronika do odkurzaczy bezprzewodowych Electrolux obejmuje między innymi moduły sterujące, płytki LED, przełączniki i kompletne zespoły ręczne. Brak reakcji, przerywanie pracy lub problemy z ładowaniem nie muszą jednak oznaczać awarii modułu. Przed zakupem sprawdź akumulator, zasilacz, napęd i połączenia, a część dobieraj według pełnego numeru PNC.
Za co odpowiada elektronika odkurzacza bezprzewodowego?
W odkurzaczu akumulatorowym elektronika nie tylko włącza silnik. Zależnie od konstrukcji może sterować jego prędkością, kontrolować ładowanie, przetwarzać sygnał przycisku, obsługiwać wskaźniki LED i komunikować się z układem zabezpieczającym akumulator. Osobna płytka może znajdować się także w elektroszczotce lub panelu sygnalizacyjnym.
W tej grupie części występują zarówno pojedyncze płytki drukowane, jak i większe zespoły zawierające elektronikę, przewody, przełącznik, silnik, obudowę albo akumulator. Przed zamówieniem trzeba więc ustalić, czy uszkodzony element jest wymienny oddzielnie, czy producent przewidział naprawę przez montaż kompletnego modułu.
Czy brak reakcji oznacza uszkodzony moduł?
Nie. Taki sam objaw może wywołać rozładowany lub zużyty akumulator, niesprawna ładowarka, brak styku w stacji, przerwany przewód, uszkodzony przycisk, zablokowana szczotka albo przeciążony silnik. W części modeli układ sterujący wyłącza urządzenie po wykryciu nadmiernego obciążenia lub temperatury.
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem modułu | Jak interpretować wynik |
| Brak diod i reakcji na przycisk | Brak ładowania, odcięcie pakietu, przerwa w przewodach, przełącznik lub tor zasilania płytki | Gniazdko, ustawienie w stacji, styki, zasilacz, złącza i napięcie pakietu | Obecność napięcia nie potwierdza jeszcze wydajności akumulatora ani sprawności całej elektroniki |
| Diody sygnalizują ładowanie, ale czas pracy się nie wydłuża | Zużyte ogniwa, uszkodzony zasilacz pod obciążeniem, połączenia pakietu lub obwód ładowania | Zmianę napięcia pakietu podczas ładowania i zachowanie zasilacza pod obciążeniem | Sama animacja LED nie dowodzi, że do akumulatora płynie prawidłowy prąd ładowania |
| Odkurzacz uruchamia się i po chwili gaśnie | Słaby akumulator, zablokowany przepływ powietrza, ciężko obracająca się szczotka, przeciążony silnik lub elektronika | Filtry, kanały, rolkę, temperaturę urządzenia oraz spadek napięcia pakietu przy próbie startu | Wyraźne załamanie napięcia pod obciążeniem kieruje diagnostykę ku pakietowi, ale nie wyklucza zwarcia lub przeciążenia odbiornika |
| Działa jednostka ręczna, ale nie działa szczotka | Zablokowana rolka, silnik szczotki, przewody w przegubie, styki lub płytka ssawki | Swobodę ruchu rolki, połączenia między korpusem a ssawką i ciągłość przewodów | Sprawna jednostka główna nie oznacza, że jej moduł zasila poprawnie elektroszczotkę |
| Nie działa przycisk albo trzeba naciskać go wielokrotnie | Zużyty element mechaniczny, pęknięte mocowanie, zabrudzone styki lub uszkodzona płytka klawiatury | Ruch przycisku, jego zaczepy oraz ciągłość prostego przełącznika po odłączeniu od układu | Elektronicznego panelu wielofunkcyjnego nie należy oceniać jak zwykłego włącznika zwiernego |
Jeżeli urządzenie wyłączyło się podczas pracy, najpierw usuń włosy i nitki z rolki, udrożnij kanały, opróżnij pojemnik oraz wyczyść prawidłowo filtry. Potrzebne elementy eksploatacyjne znajdziesz w kategorii filtrów do odkurzaczy bezprzewodowych Electrolux, a części obracającej się ssawki wśród szczotek i rolek. Zablokowany napęd może uruchomić zabezpieczenie, dlatego wymiana elektroniki bez usunięcia przyczyny grozi ponowną awarią.
Jak sprawdzić zasilacz, akumulator i połączenia?
Kontrola bez rozbierania obudowy
Zacznij od upewnienia się, że gniazdko działa, zasilacz jest prawidłowo podłączony, a odkurzacz rzeczywiście dociska styki stacji. W niektórych konstrukcjach pozycja jednostki głównej lub brak zamontowanej ssawki może uniemożliwiać rozpoczęcie ładowania. Istotna jest również temperatura: wybrane modele blokują ładowanie, gdy temperatura otoczenia jest niższa niż 5°C albo wyższa niż 35°C.
Obejrzyj przewód zasilacza, wtyk, sprężyste styki i gniazdo. Osad, nadpalenie, cofnięty styk albo przewód przerywający przy poruszaniu wskazują na problem w torze ładowania, a niekoniecznie na płytę główną. Pasujące elementy zasilania są dostępne w kategorii baterii i ładowarek do odkurzaczy Electrolux.
Pomiar napięcia zasilacza
Napięcie na niskonapięciowym wyjściu zasilacza mierzy się multimetrem ustawionym na odpowiedni zakres napięcia stałego. Wynik należy porównać z wartością i polaryzacją podaną na etykiecie konkretnego zasilacza. Brak napięcia lub wynik wyraźnie odbiegający od oznaczenia uzasadnia sprawdzenie ładowarki.
Prawidłowy wynik bez obciążenia nie potwierdza pełnej sprawności. Uszkodzony zasilacz może utrzymywać napięcie na niepodłączonym wtyku, a tracić je po rozpoczęciu ładowania. Taki test pod obciążeniem wymaga właściwego układu pomiarowego i powinien być wykonywany przez osobę znającą konstrukcję urządzenia. Nie należy otwierać sieciowego zasilacza ani mierzyć jego strony pierwotnej bez kwalifikacji.
Pomiar pakietu akumulatorowego
Po bezpiecznym odłączeniu pakietu można zmierzyć napięcie stałe na jego głównych zaciskach i porównać wynik z danymi właściwymi dla zastosowanej baterii. Trzeba zachować polaryzację sond i nie zwierać styków. Różne odkurzacze Electrolux wykorzystują odmienne napięcia i technologie ogniw, dlatego nie istnieje jedna prawidłowa wartość dla całej kategorii.
Pomiar bez obciążenia ma ograniczoną wartość diagnostyczną. Zużyty pakiet może wykazywać pozornie poprawne napięcie, które gwałtownie spada podczas uruchamiania silnika. Z kolei brak napięcia na wyjściu nie musi oznaczać, że wszystkie ogniwa są rozładowane — wyjście może zostać odcięte przez układ zabezpieczający baterię.
Nie wolno omijać BMS lub PCM, zwierać zabezpieczeń ani podłączać przypadkowego zasilacza bezpośrednio do ogniw. Regeneracja pakietów litowo-jonowych wymaga dobranych ogniw, kontroli ich stanu, odpowiedniej technologii łączenia i zachowania kolejności połączeń. Błąd może doprowadzić do zwarcia, pożaru lub niekontrolowanego nagrzewania.
Co można sprawdzić na płytce elektronicznej?
Po odłączeniu ładowarki i akumulatora warto rozpocząć od oględzin. Szukaj śladów wilgoci, korozji, nadpaleń, pękniętych ścieżek, odbarwionych złączy, przewodów wyrwanych z płytki oraz lutów pękniętych przy ciężkich elementach i gniazdach. Nadpalony fragment jest wskazówką, ale element może być uszkodzony bez widocznych zmian.
Jeżeli dokumentacja konkretnej płytki wskazuje bezpiecznik, można sprawdzić jego ciągłość. Pomiar wykonuje się bez zasilania i po odłączeniu pakietu. Odczyt bliski zwarciu oznacza ciągłość, a przerwa może świadczyć o przepaleniu. Pomiar w układzie bywa jednak mylący z powodu równoległych dróg przewodzenia. Przed wymianą bezpiecznika trzeba znaleźć powód jego zadziałania — na przykład zwarty tranzystor, uszkodzony silnik lub przewód.

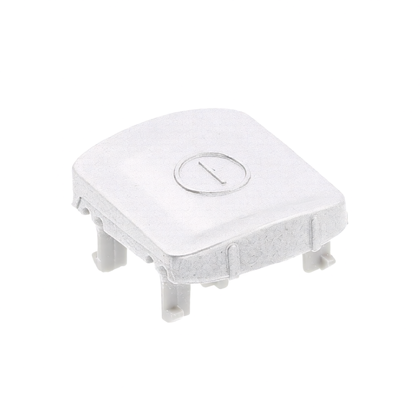

Prosty, odłączony przełącznik mechaniczny można zbadać omomierzem albo funkcją testu ciągłości. Styki powinny zmieniać stan po naciśnięciu. Niestabilny wynik przy nieruchomym przycisku wskazuje na zużycie styku. Nie dotyczy to przycisków podłączonych do procesora przez rezystory ani zespołów z kilkoma funkcjami.
Naprawa ścieżek, tranzystorów mocy, przetwornic i układów ładowania wymaga schematu lub analizy konkretnej płytki. Sprawdzenie pojedynczej diody albo tranzystora bez uwzględnienia reszty obwodu nie potwierdza, że moduł będzie działał pod obciążeniem.
Opisane czynności serwisowe przy otwartym pakiecie akumulatorowym i zasilanej elektronice wymagają kwalifikacji, doświadczenia, ochrony przed zwarciem oraz właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania.
Jak uzyskać dostęp do modułu i przeprowadzić wymianę?

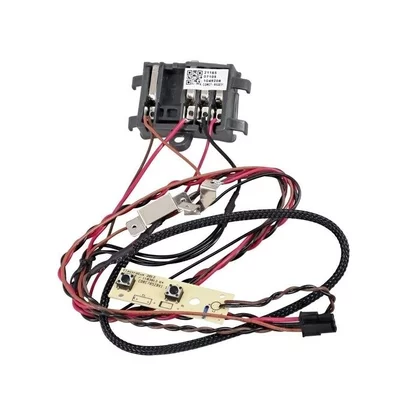

W wielu odkurzaczach moduł znajduje się w jednostce ręcznej, w sąsiedztwie silnika i akumulatora. Inne konstrukcje mają dodatkową płytkę wskaźnika w rękojeści albo sterownik silnika w ssawce. Rozmieszczenie śrub, zatrzasków i przewodów różni się między seriami, dlatego właściwą kolejność demontażu należy ustalić na podstawie dokumentacji konkretnego PNC.
Typowa organizacja pracy wygląda następująco:
- Odłącz ładowarkę, wyjmij jednostkę ze stacji i zdemontuj pojemnik oraz filtry.
- Jeżeli konstrukcja na to pozwala, odłącz wymienny akumulator. Przy pakiecie wbudowanym unikaj narzędzi mogących zewrzeć styki.
- Otwieraj obudowę dopiero po odnalezieniu wszystkich mocowań. Nie podważaj jej siłą, ponieważ przewody mogą łączyć obie połówki korpusu.
- Przed wypięciem złączy wykonaj zdjęcia ich położenia. Chwytaj za obudowy wtyków, nie za przewody.
- Porównaj nowy i stary moduł: numer części, rozmieszczenie złączy, sposób mocowania, napięcie, wersję akumulatora i elementy wchodzące w skład zespołu.
- Poprowadź przewody w fabrycznych kanałach, aby nie zostały ściśnięte obudową ani dotknięte przez wirujące części.
- Po montażu sprawdź ładowanie, sygnalizację, pracę na poszczególnych ustawieniach i reakcję elektroszczotki. Przerwij próbę, jeśli pojawi się zapach spalenizny, nietypowy hałas lub szybkie nagrzewanie.
Jeżeli silnik obraca się ciężko, iskrzy, zatrzymuje pod obciążeniem albo ma zużyte szczotki węglowe, sam moduł może być sprawny. W takim przypadku sprawdź silniki do odkurzaczy bezprzewodowych Electrolux.
Jak dobrać właściwy moduł Electrolux?
Podstawą doboru jest pełny numer PNC / Prod.No. z tabliczki znamionowej, a nie tylko nazwa serii, kolor obudowy czy skrócone oznaczenie modelu. W obrębie jednego modelu mogą występować różne silniki, napięcia akumulatora, technologie ogniw, złącza i wersje elektroniki.
Przy porównywaniu części zwróć uwagę na:
- katalogowy numer modułu lub kompletnego zespołu,
- pełny PNC urządzenia i ewentualny kod ML,
- napięcie oraz technologię akumulatora, na przykład Li-Ion lub Ni-MH,
- liczbę i układ złączy oraz sposób mocowania,
- zakres kompletu — sama płytka, płytka z wiązką, moduł z silnikiem albo zespół z akumulatorem,
- przeznaczenie płytki: sterowanie główne, ładowanie, przycisk, oświetlenie LED lub napęd szczotki.
Identyczne złącze nie gwarantuje zgodności elektrycznej, a podobny wygląd płytki nie potwierdza właściwego oprogramowania. Nie każdy moduł wymaga programowania, ale nie należy również zakładać, że każda płytka będzie działać natychmiast po przełożeniu. Najbezpieczniejszym następnym krokiem jest odczytanie pełnego PNC z tabliczki i porównanie go z listą zgodności katalogowej. Dostępne grupy podzespołów można przeglądać w kategorii części do odkurzaczy bezprzewodowych Electrolux.
FAQ – elektronika odkurzaczy bezprzewodowych Electrolux
Czy płytka jest uszkodzona, jeśli odkurzacz nie reaguje na ładowarkę?
Nie musi być. Najpierw sprawdź gniazdko, zasilacz, styki stacji, położenie urządzenia i stan akumulatora. Brak reakcji może też wynikać z przerwanego przewodu lub odcięcia wyjścia pakietu przez jego zabezpieczenie.
Dlaczego odkurzacz działa tylko przez sekundę?
Możliwy jest duży spadek napięcia zużytego akumulatora, przeciążenie silnika, zablokowana rolka albo niedrożny przepływ powietrza. Wymiana modułu ma uzasadnienie dopiero po wykluczeniu tych przyczyn i sprawdzeniu toru zasilania.
Czy prawidłowe napięcie akumulatora oznacza, że bateria jest sprawna?
Nie. Pomiar bez obciążenia nie pokazuje, czy pakiet potrafi dostarczyć prąd wymagany przy rozruchu silnika. Napięcie może gwałtownie spadać dopiero podczas pracy, a układ zabezpieczający może wtedy odłączać wyjście.
Czy można zamontować moduł z odkurzacza o takim samym napięciu?
Samo napięcie nie wystarcza. Muszą zgadzać się numer katalogowy lub potwierdzona zgodność z pełnym PNC, technologia akumulatora, złącza, wyposażenie zespołu i wersja sterowania.
Czy po wymianie elektroniki potrzebne jest programowanie?
Zależy to od konkretnego modułu i wariantu urządzenia. Część płytek jest gotowa do montażu, inne mogą być przypisane do określonej konfiguracji lub sprzedawane jako kompletny zespół. Informację trzeba potwierdzić dla numeru części i pełnego PNC odkurzacza.
