Baterie i ładowarki odkurzacza bezprzewodowego Electrolux
Baterie i ładowarki do odkurzaczy bezprzewodowych Electrolux odpowiadają za czas pracy oraz prawidłowe ładowanie urządzenia. Gdy odkurzacz szybko się rozładowuje lub nie reaguje na stację, najpierw sprawdź zasilanie, styki i sposób osadzenia, a dopiero potem akumulator. Właściwą część dobiera się po pełnym oznaczeniu modelu i numerze PNC / Prod.No.
Jak rozpoznać problem z baterią lub ładowarką Electrolux
Objaw braku ładowania nie wskazuje automatycznie na uszkodzony akumulator. W odkurzaczach bezprzewodowych Electrolux występują różne rozwiązania: pakiety Ni-MH, pakiety litowo-jonowe, baterie wyjmowane, akumulatory montowane wewnątrz obudowy oraz osobne zasilacze, transformatory i stacje dokujące. Ich napięcie, liczba ogniw, złącza i sposób kontroli ładowania zależą od konkretnej rodziny urządzeń.
Przed zakupem części warto ustalić, który element faktycznie powoduje usterkę:
- Odkurzacz nie pokazuje ładowania – przyczyną może być gniazdko, zasilacz, przewód, stacja, zabrudzone lub niedociśnięte styki, nieprawidłowe ustawienie urządzenia albo nieprawidłowo osadzona bateria.
- Odkurzacz ładuje się, ale pracuje tylko kilka minut – podejrzany jest zużyty pakiet lub pojedyncze ogniwo o zwiększonej rezystancji wewnętrznej, ale podobny efekt może dać zablokowana szczotka, zabrudzone filtry, niedrożny kanał powietrzny albo zadziałanie zabezpieczenia termicznego.
- Kontrolka zapala się i gaśnie po chwili – może to oznaczać problem z kontaktem, temperaturą baterii, zasilaczem lub pakietem, który nie przyjmuje prawidłowo ładunku.
- Bateria jest naładowana, lecz urządzenie nie uruchamia silnika – oprócz akumulatora trzeba uwzględnić elektronikę sterującą, wyłącznik, przewody i silnik.
Odkurzacz nie ładuje się – kolejność sprawdzania
- Podłącz do tego samego gniazdka inne urządzenie o znanym działaniu. Niektóre gniazda mogą być wyłączane dodatkowym przełącznikiem.
- Sprawdź, czy wtyczka zasilacza jest całkowicie wsunięta do stacji lub gniazda odkurzacza, a przewód nie jest przetarty, załamany ani luźny przy obudowie.
- Ustaw odkurzacz w stacji zgodnie z instrukcją. W części modeli jednostka główna musi znajdować się w najniższym położeniu, a niektóre urządzenia wymagają zamontowanej ssawki podłogowej.
- Obejrzyj styki ładowania po stronie odkurzacza i stacji. Powinny być czyste, nieprzypalone i mechanicznie dociśnięte. Nie wyginaj ich na siłę i nie zwieraj metalowych elementów.
- Jeżeli bateria jest wyjmowana, wyłącz urządzenie i sprawdź, czy pakiet został wsunięty do końca oraz czy zatrzask prawidłowo go blokuje.
- Przenieś sprzęt do pomieszczenia o temperaturze pokojowej. W wielu modelach ładowanie jest blokowane poza zakresem około 5–35°C, aby chronić baterię i układ elektroniczny.
Jeżeli po tych czynnościach nie ma żadnej kontrolki ani reakcji, nie należy od razu kupować akumulatora. Brak zasilania na wejściu stacji lub przerwa w przewodzie dają taki sam objaw jak całkowicie rozładowany pakiet.
Jak odróżnić zużytą baterię od uszkodzonej ładowarki
| Objaw | Możliwe przyczyny | Co można sprawdzić | Wniosek |
| Brak kontrolki po ustawieniu w stacji | Gniazdko, zasilacz, przewód, styki, stacja, bateria | Zasilanie gniazdka, wtyczki, ustawienie odkurzacza i styki | Sam objaw nie potwierdza uszkodzenia baterii |
| Kontrolka ładowania działa, ale czas pracy jest bardzo krótki | Zużyty pakiet, słabe ogniwo, zabrudzenie, przeciążenie silnika | Czas pracy na czystym urządzeniu oraz napięcie pakietu przed i po obciążeniu | Szybki spadek napięcia pod obciążeniem przemawia za zużyciem ogniw, lecz wymaga właściwego testu |
| Pakiet nie przyjmuje ładunku | Uszkodzony pakiet, zabezpieczenie termiczne, zasilacz, elektronika | Osadzenie baterii, temperatura, zgodność z modelem i pomiar wykonany według dokumentacji | Pomiar napięcia bez obciążenia nie ocenia pojemności ani zdolności do oddawania prądu |
| Odkurzacz wyłącza się podczas pracy | Rozładowana bateria, przeciążenie, zatkana szczotka lub filtr, przegrzanie | Oczyść filtr, szczotkę i kanał powietrzny; sprawdź, czy po ostygnięciu objaw wraca | Nie kupuj akumulatora przed wykluczeniem przeciążenia |
| Ładowanie przerywa po poruszeniu urządzeniem | Styki, luźne złącze, pęknięte luty lub przewód | Delikatna kontrola mechaniczna bez zwierania styków | Wymiana baterii może nie usunąć usterki stacji lub wiązki |
Pomiar akumulatora i zasilacza
Pomiar napięcia pakietu
Napięcie można sprawdzać wyłącznie wtedy, gdy konstrukcja udostępnia bezpieczne punkty pomiarowe, a osoba wykonująca czynność zna zasady pracy z danym typem baterii. Odkurzacz powinien być odłączony od ładowarki, a przewody miernika nie mogą przypadkowo zewrzeć sąsiednich styków.
Wynik należy porównywać z oznaczeniem pakietu, instrukcją serwisową lub parametrami konkretnego modelu. Pakiet litowo-jonowy i pakiet Ni-MH o podobnym napięciu znamionowym nie są zamienne. Dla ogniw Li-ion napięcie około 3,7 V jest zwykle wartością nominalną, a nie napięciem pełnego naładowania; dokładny układ ogniw i napięcie końcowe zależą od konstrukcji baterii oraz elektroniki zabezpieczającej.
Pomiar napięcia spoczynkowego ma ograniczenia. Uszkodzone ogniwo może pokazywać poprawną wartość bez obciążenia, a następnie gwałtownie obniżać napięcie podczas pracy silnika. Dlatego przy podejrzeniu krótkiego czasu pracy istotne jest porównanie napięć poszczególnych ogniw lub sekcji przed i po obciążeniu, ale taki test wymaga dostępu do pakietu, odpowiedniego obciążenia i wiedzy o jego układzie.
Sprawdzenie ładowarki
Zasilacz, transformator lub stację należy identyfikować po napięciu wyjściowym, rodzaju prądu, polaryzacji, wydajności prądowej, wtyku i numerze części. Nie istnieje jedna wartość napięcia ładowarki właściwa dla wszystkich odkurzaczy Electrolux.
Pomiar napięcia wyjściowego bez obciążenia może wykazać przerwę lub całkowity brak zasilania, ale nie potwierdza, że zasilacz utrzyma parametry podczas ładowania. Jeżeli wynik odbiega od wartości podanej na etykiecie lub w dokumentacji modelu, zasilacz jest podejrzany. Jeżeli napięcie jest prawidłowe, nadal trzeba sprawdzić przewód pod obciążeniem, styki, stację oraz układ ładowania w odkurzaczu.
Diagnostyka obwodu ładowania pod napięciem powinna być wykonywana przez osobę z odpowiednimi kwalifikacjami, zabezpieczeniem przeciw zwarciu i właściwym miernikiem. Nie wolno zwierać styków baterii ani testować nieznanego pakietu przypadkowym zasilaczem.
Wymiana baterii w odkurzaczu Electrolux
Sposób dostępu zależy od rodziny urządzenia:

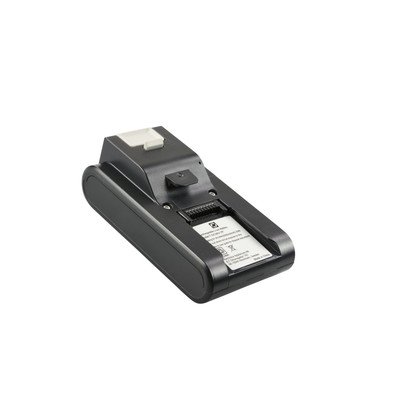

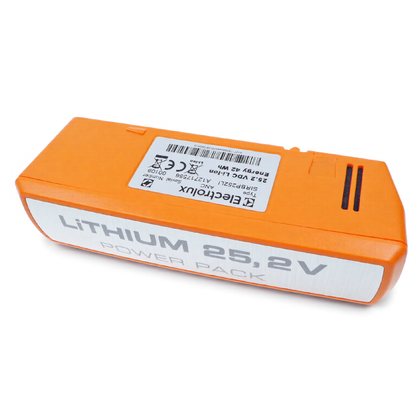

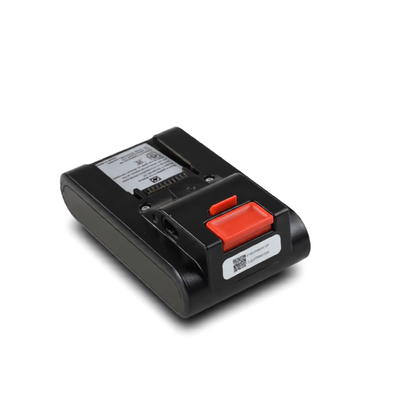

- w modelu z wyjmowanym akumulatorem pakiet zwykle odblokowuje się zatrzaskiem lub przyciskiem i wysuwa z prowadnic;
- w starszych odkurzaczach Ergorapido akumulator może znajdować się wewnątrz rękojeści lub korpusu, pod obudową i płytką sterującą;

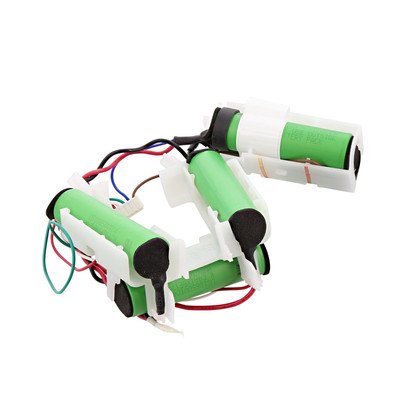

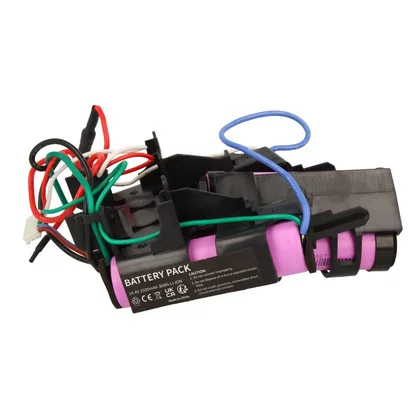

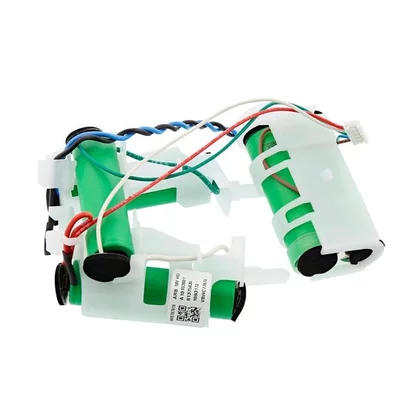

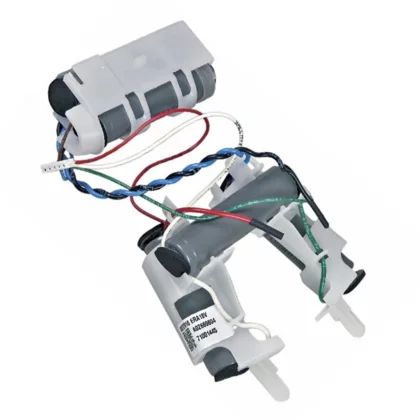

- w części konstrukcji pakiet jest połączony przewodami, złączem kontrolnym albo blaszkami zgrzewanymi do ogniw;
- ładowarka może być osobnym zasilaczem, transformatorem, elementem stacji lub częścią układu ładowania urządzenia.
Przed demontażem wyjmij odkurzacz ze stacji, odłącz zasilacz i zapisz położenie przewodów oraz złączy. Nie ciągnij za wiązkę, nie podważaj ogniw metalowym narzędziem i nie przekłuwaj osłony pakietu. W konstrukcjach z ogniwami Li-ion niewłaściwe zwarcie, przegrzanie lub zastosowanie ogniw o zbyt małej wydajności prądowej może doprowadzić do pożaru.
Jeżeli pakiet jest zgrzewany lub wymaga lutowania przewodów bezpośrednio przy ogniwach, bezpieczniejsza jest wymiana kompletnego, zgodnego zestawu niż montaż przypadkowych ogniw. Wymiana pojedynczych ogniw wymaga zachowania tej samej chemii, układu połączeń, wymiarów, wydajności prądowej oraz sposobu podłączenia przewodów kontrolnych. Nie należy zastępować pakietu Ni-MH zestawem Li-ion tylko dlatego, że ma podobne napięcie.
Po montażu sprawdź, czy obudowa jest prawidłowo zamknięta, przewody nie są przycięte, a bateria jest stabilnie zamocowana. Pierwsze ładowanie i próbę pracy wykonuj pod kontrolą, na niepalnym podłożu i zgodnie z instrukcją konkretnego modelu. Jeżeli pakiet nagrzewa się nietypowo, puchnie, wydziela zapach lub ładowanie przerywa, natychmiast odłącz urządzenie i nie używaj baterii.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Praca przy pakietach litowo-jonowych, lutowanie i pomiary obwodu ładowania nie są przeznaczone dla osoby bez przygotowania. Zużytych baterii nie wyrzucaj do odpadów zmieszanych; przekazuj je do odpowiedniego punktu zbiórki.
Jak dobrać właściwą część
Do odkurzaczy Electrolux występują części o podobnym wyglądzie, lecz różniące się napięciem, pojemnością, typem ogniw, złączem, przewodami kontrolnymi, mocowaniem lub elektroniką zabezpieczającą. Z tego powodu nie wystarczy zgodność zdjęcia, liczby styków ani samej nazwy handlowej odkurzacza.
Przy doborze przygotuj:
- pełny model urządzenia z tabliczki znamionowej;
- pełny numer PNC / Prod.No. właściwy dla danego wariantu Electrolux;
- oznaczenie znajdujące się na starej baterii, ładowarce, transformatorze lub stacji;
- napięcie i typ pakietu, jeżeli są czytelne;
- zdjęcie tabliczki oraz złączy, gdy oznaczenie jest niepełne lub nieczytelne.
Porównaj nie tylko napięcie, lecz także chemię akumulatora, liczbę ogniw, pojemność, wydajność prądową, wymiary, sposób mocowania, polaryzację i rodzaj złącza. W przypadku zasilacza sprawdź dodatkowo napięcie wyjściowe AC lub DC, polaryzację, prąd, wtyk oraz zgodność ze stacją. Moduł może wymagać określonego wariantu oprogramowania lub komunikacji z baterią, ale nie należy zakładać tego bez potwierdzenia dla danego modelu.
Najbezpieczniejszy następny krok to odczytanie pełnego PNC / Prod.No. z tabliczki znamionowej i porównanie go z numerem części. Jeżeli oznaczenie jest niepełne, dołącz zdjęcie tabliczki oraz starego elementu do zapytania o dobór.
FAQ
Czy szybkie rozładowywanie zawsze oznacza zużytą baterię?
Nie. Zużyty pakiet jest jedną z możliwości, ale podobny objaw wywołują zabrudzone filtry, zablokowana rolka szczotki, niedrożny kanał powietrzny i przegrzewanie silnika. Najpierw oczyść urządzenie i sprawdź, czy wyłącza się także przy prawidłowym przepływie powietrza.
Czy można zastosować dowolną baterię o takim samym napięciu?
Nie. Trzeba uwzględnić typ ogniw, układ pakietu, pojemność, wydajność prądową, złącze, elektronikę zabezpieczającą i mocowanie. Pakiet Ni-MH i Li-ion nie są zamiennikami tylko na podstawie napięcia znamionowego.
Czy pomiar napięcia potwierdza sprawność akumulatora?
Nie. Pomiar bez obciążenia pokazuje jedynie stan napięciowy w chwili badania. Nie ocenia pojemności ani spadku napięcia podczas pracy silnika. Przy krótkim czasie pracy potrzebny jest test pod obciążeniem lub ocena pakietu zgodnie z dokumentacją modelu.
Odkurzacz nie ładuje się w stacji – kupić stację czy baterię?
Najpierw sprawdź gniazdko, zasilacz, przewód, ustawienie odkurzacza i styki. Jeżeli zasilanie dociera do stacji, a pakiet nadal nie przyjmuje ładowania, kolejnym podejrzanym jest bateria lub elektronika ładowania. Sam brak kontrolki nie rozstrzyga, który element jest uszkodzony.
Czy można wymienić same ogniwa w akumulatorze Electrolux?
Technicznie bywa to możliwe, lecz pakiet musi zachować właściwy typ ogniw, układ połączeń, przewody kontrolne i zabezpieczenia. Wymiana ogniw wymaga odpowiednich narzędzi oraz doświadczenia z bateriami wysokoprądowymi. W wielu przypadkach bezpieczniejszy jest kompletny, zgodny pakiet.
Jakie oznaczenie Electrolux podać przy doborze części?
Podaj pełny model oraz numer PNC / Prod.No. z tabliczki znamionowej. Sam skrócony model może występować w kilku wariantach różniących się baterią, ładowarką, stacją lub złączem.
