Generatory iskier kuchni Amica
Generatory iskier do kuchni Amica zasilają elektrody zapłonowe przy palnikach. Brak iskry na wszystkich polach lub na określonej grupie może wskazywać na awarię generatora, ale podobny objaw powodują też uszkodzone przewody i łączniki zapalacza. Przed zakupem porównaj liczbę wyjść, mocowanie oraz pełne dane z tabliczki znamionowej urządzenia.
Jaką funkcję pełni generator iskier w kuchni Amica?
Generator zapalacza po otrzymaniu sygnału z przycisku albo łącznika umieszczonego przy zaworze gazowym wytwarza impulsy wysokiego napięcia. Przewody przekazują je do elektrod zapłonowych, między którymi a metalową częścią palnika przeskakuje iskra.

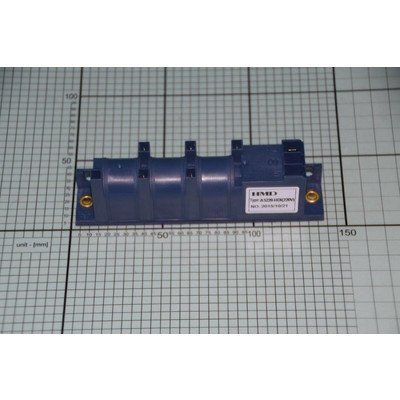

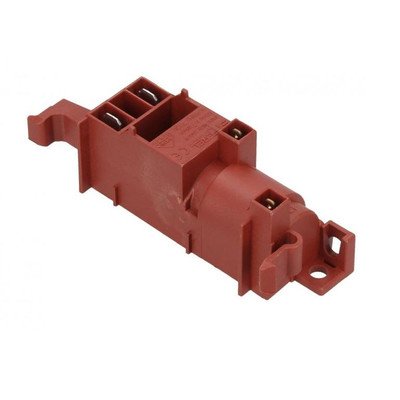

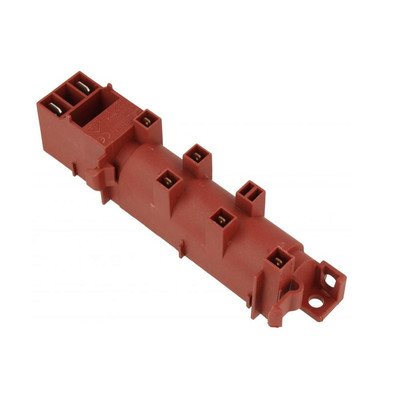

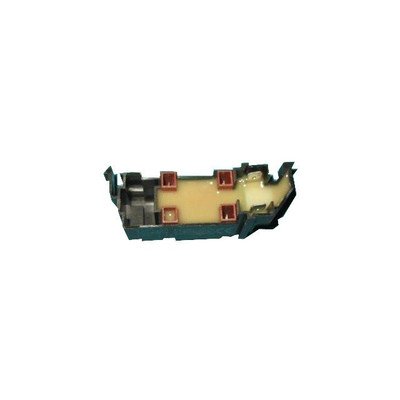

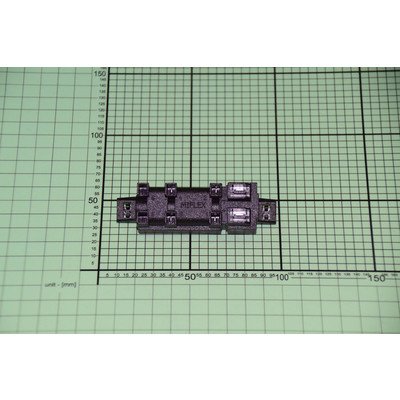

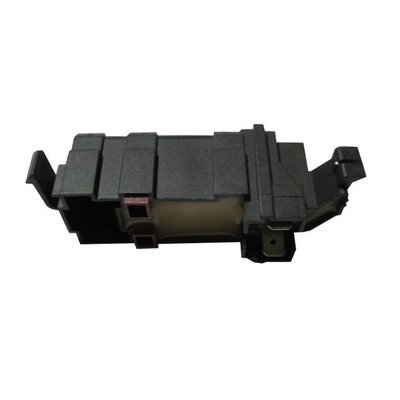

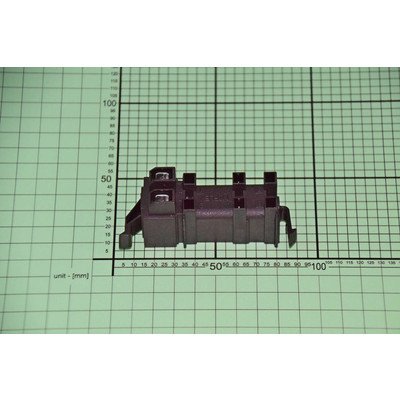

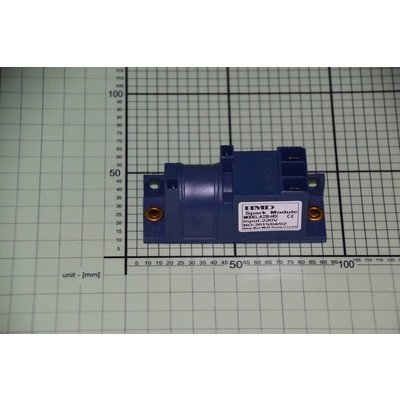

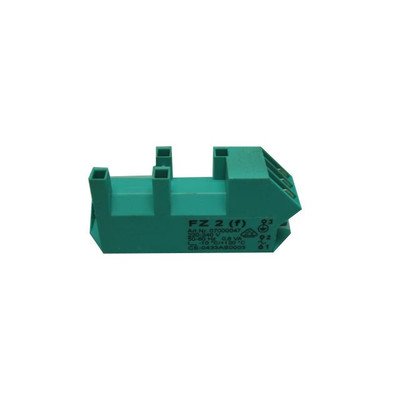

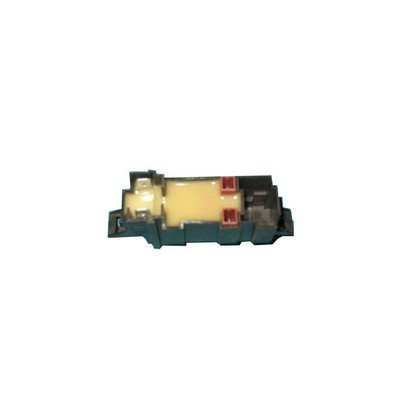

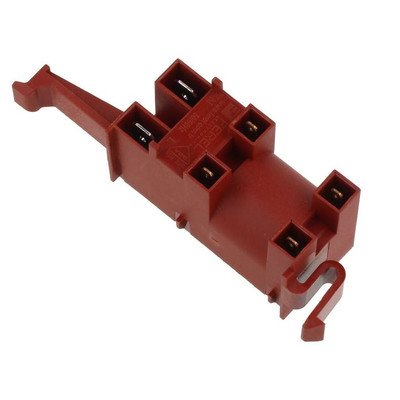

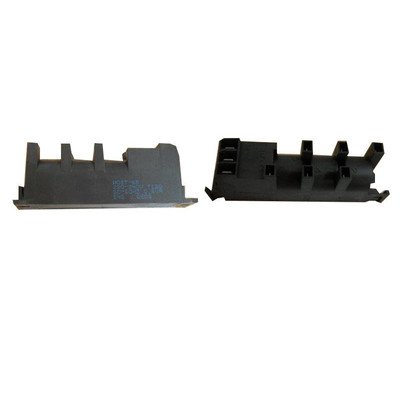

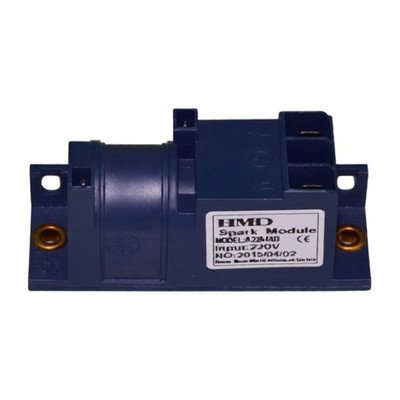

Generator może obsługiwać dwa, trzy, cztery, pięć albo sześć wyjść. Liczba gniazd nie jest jednak jedyną cechą decydującą o zgodności. Poszczególne wykonania różnią się obudową, zaczepami, rozmieszczeniem złączy, układem wyjść i oznaczeniem katalogowym.
Czy brak iskry oznacza uszkodzony generator?
Nie każdy problem z zapłonem wymaga wymiany generatora. Najpierw warto ustalić, czy nie ma iskry, czy iskra jest widoczna, lecz gaz się od niej nie zapala.
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Brak iskry na wszystkich palnikach | brak zasilania, niesprawny łącznik lub wiązka, odłączony przewód zasilający, uszkodzony generator | sprawdź, czy urządzenie ma zasilanie i czy podczas uruchamiania słychać pracę zapalacza; dalszy pomiar napięcia przy generatorze wymaga kwalifikacji |
| Nie iskrzy tylko jeden palnik | zabrudzona albo pęknięta elektroda, przebicie przewodu, luźne połączenie, nieprawidłowe ustawienie palnika | obejrzyj miejsce przeskoku iskry oraz porcelanowy izolator; usterka pojedynczego toru nie przesądza o awarii całego generatora |
| Nie działa określona para lub grupa wyjść | uszkodzenie części generatora, przewodów albo połączeń | zanotuj, które wyjścia nie pracują, i sprawdź przewody od elektrod aż do konkretnych gniazd modułu |
| Słychać pstrykanie, ale palnik nie zapala | iskra ucieka pod płytą, zabrudzone otwory palnika, źle założona korona lub nakrywka, brak prawidłowego dopływu gazu | widoczna iskra w prawidłowym miejscu oznacza, że trzeba sprawdzić także palnik i dopływ gazu, a nie kupować od razu generator |
| Zapalacz pracuje bez naciskania pokrętła | wilgoć po wykipieniu, przywierające pokrętło, zwarty łącznik zapalacza lub uszkodzona wiązka; rzadziej sam generator | odłącz zasilanie, wysusz okolice pokręteł i palników; jeśli po wyschnięciu problem wraca, skontroluj obwód sterujący |
Jeżeli problem dotyczy elektrody przy jednym palniku, sprawdź również iskrowniki kuchni Amica. Przy braku załączania albo ciągłej pracy zapalacza przydatna jest kontrola łączników zapalacza Amica i, w konstrukcjach z osobnym sterowaniem, przycisku zapalacza.
Co sprawdzić przed demontażem kuchni lub płyty?
- Zasilanie urządzenia. Jeżeli zapalacz nie reaguje na żadnym palniku, sprawdź gniazdo i zabezpieczenie obwodu. Sam dopływ gazu nie wystarcza do działania zapalacza elektrycznego.
- Czystość i suchość elektrod. Tłuszcz oraz wilgoć mogą osłabiać iskrę lub kierować ją po powierzchni izolatora zamiast do palnika. Czyść dopiero po wystygnięciu urządzenia i dokładnie osusz elementy.
- Ułożenie elementów palnika. Korona i nakrywka muszą leżeć we właściwym położeniu. Przesunięcie może zmienić szczelinę zapłonową albo utrudnić dopływ mieszanki gazowo-powietrznej do miejsca, w którym powstaje iskra.
- Zakres usterki. Sprawdź po kolei wszystkie palniki i zapisz, gdzie iskra jest prawidłowa, słaba, nieregularna albo niewidoczna. Układ uszkodzonych wyjść jest ważniejszą wskazówką niż samo stwierdzenie „zapalacz nie działa”.
Jeżeli czuć gaz, który nie został zapalony, zamknij kurki palników i zawór odcinający, nie używaj przełączników elektrycznych i przewietrz pomieszczenie. Urządzenie powinno pozostać wyłączone do czasu usunięcia przyczyny przez osobę z odpowiednimi kwalifikacjami.
Jak sprawdzić generator iskier?
Oględziny i pomiary wykonuje się przy odłączonym zasilaniu oraz zamkniętym dopływie gazu. Przed dotykaniem złączy trzeba również uwzględnić możliwość pozostania ładunku w układzie generatora.
Kontrola bez pomiaru wysokiego napięcia
Po uzyskaniu dostępu sprawdź:
- czy obudowa generatora nie jest nadtopiona, pęknięta albo zawilgocona;
- czy konektory zasilające i przewody wysokiego napięcia nie są luźne lub skorodowane;
- czy izolacja przewodów nie ma przetarć, nadpaleń i śladów przebicia do metalowej obudowy;
- czy przewody nie przebiegają przy ostrych krawędziach albo gorących elementach;
- czy każde wyjście generatora prowadzi do właściwej elektrody.
Zwykły multimetr nie służy do bezpośredniego mierzenia impulsów wysokiego napięcia na wyjściach zapalacza. Nie należy wkładać gwoździ, drutów ani innych prowizorycznych elementów do gniazd generatora. Taki test grozi porażeniem, przebiciem izolacji i uszkodzeniem modułu.
Kontrola obwodu sterującego
Przy całkowicie odłączonym urządzeniu technik może sprawdzić ciągłość łącznika zapalacza. Element trzeba odseparować od równoległych połączeń wiązki, ponieważ pomiar wykonany w całym obwodzie może dać mylący wynik. Styk powinien zmieniać stan podczas naciskania lub obracania pokrętła zgodnie z konstrukcją danego modelu.
Jeżeli styk pozostaje zwarty po zwolnieniu pokrętła, może powodować ciągłe iskrzenie. Brak przejścia po uruchomieniu może natomiast uniemożliwiać podanie zasilania na generator. Wynik nie ocenia stanu przewodów wysokiego napięcia ani samych elektrod.
Pomiar zasilania generatora
Pomiar napięcia na wejściu generatora odbywa się podczas pracy urządzenia i jest przeznaczony wyłącznie dla wykwalifikowanego serwisanta. Trzeba posługiwać się schematem właściwego modelu, odpowiednim miernikiem i zabezpieczeniami do pracy przy napięciu sieciowym.
Jeżeli zgodne ze schematem napięcie pojawia się na wejściu po uruchomieniu zapalacza, połączenia są prawidłowe, a na wszystkich wyjściach nadal nie powstaje iskra, podejrzenie generatora jest uzasadnione. Brak napięcia na wejściu kieruje diagnostykę w stronę zasilania, łączników i wiązki. Sam pomiar rezystancji zacisków generatora nie jest uniwersalnym potwierdzeniem jego sprawności, ponieważ budowa wewnętrzna zależy od wykonania.
Opisane pomiary pod napięciem wymagają kwalifikacji, doświadczenia, właściwych narzędzi i procedury serwisowej dla konkretnego modelu. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak uzyskać dostęp do generatora?
W kuchniach wolnostojących generator bywa zamocowany pod płytą podpalnikową, przy tylnej ścianie albo za przednią maskownicą. Dostęp może wymagać zdjęcia rusztów, nakrywek i koron palników, odkręcenia mocowań korpusów oraz uniesienia górnego blatu.
W płytach do zabudowy generator znajduje się pod powierzchnią roboczą. Zależnie od konstrukcji dostęp uzyskuje się po wyjęciu płyty z blatu albo po zdjęciu jej górnej powierzchni. Płyty szklane wymagają równomiernego podparcia; podważanie ich punktowo może doprowadzić do pęknięcia.
Przed demontażem:
- odłącz zasilanie w sposób uniemożliwiający przypadkowe włączenie;
- zamknij zawór gazu;
- poczekaj, aż palniki i ruszty ostygną;
- zrób zdjęcia ułożenia przewodów oraz oznacz połączenia;
- nie ciągnij za przewody wysokiego napięcia — chwytaj za ich końcówki;
- nie luzuj przewodów i połączeń gazowych tylko po to, aby uzyskać wygodniejszy dostęp.
Wymiana generatora iskrownika krok po kroku
Po otwarciu obudowy porównaj starą i nową część przed przełożeniem przewodów. Następnie:
- zanotuj oznaczenie starego generatora i sfotografuj wszystkie złącza;
- oznacz przewody elektrod, zwłaszcza gdy generator ma kilka podobnych wyjść;
- odłącz przewody wysokiego napięcia oraz konektory zasilające bez uszkadzania końcówek;
- zwolnij zaczepy albo odkręć mocowanie generatora;
- zamontuj nowy element stabilnie, bez napinania przewodów;
- odtwórz fabryczny przebieg wiązki z dala od krawędzi i nagrzewających się części;
- przed zamknięciem obudowy sprawdź, czy nie pozostawiono luźnych złączy i narzędzi;
- po złożeniu skontroluj zapłon każdego palnika oddzielnie.
Wymiana samego generatora zwykle nie wymaga rozszczelniania instalacji gazowej. Jeżeli podczas demontażu naruszono jakiekolwiek połączenie gazowe, urządzenia nie wolno uruchamiać przed profesjonalną kontrolą szczelności. Szczelności nigdy nie sprawdza się płomieniem.
Jak dobrać generator zapalacza do kuchni Amica?
Nie dobieraj generatora wyłącznie na podstawie wyglądu obudowy lub liczby gniazd. Dwa podobne moduły mogą mieć inne mocowanie, sposób zasilania, rozmieszczenie wyjść albo zastosowanie katalogowe.
Porównaj:
- numer katalogowy starej części i ewentualne oficjalne numery zastępujące;
- liczbę wyjść wysokiego napięcia;
- oznaczenia i parametry umieszczone na obudowie;
- rozmieszczenie konektorów zasilających;
- sposób oraz kierunek mocowania;
- wymiary obudowy i ilość miejsca na przewody;
- zgodność katalogową z pełnym wariantem urządzenia.
Dla urządzeń Amica odczytaj z tabliczki znamionowej model, kod wyrobu oraz pełny 14-cyfrowy numer fabryczny. W kuchniach wolnostojących tabliczka może znajdować się na tylnej ścianie lub w innym miejscu wskazanym w instrukcji. W płytach do zabudowy jest zwykle umieszczona na spodzie obudowy, dlatego warto zapisać dane przed ponownym montażem w blacie.
Jeżeli nie możesz potwierdzić zgodności po numerze starego generatora, prześlij czytelne zdjęcie tabliczki znamionowej i oznaczenia części. Pełne dane pozwalają odróżnić warianty sprzedawane pod podobną nazwą modelu.
Pozostałe podzespoły układu znajdziesz w kategorii elementy zapalacza kuchni Amica.
FAQ – generatory iskier do kuchni Amica
Czy uszkodzony generator może nie podawać iskry tylko na dwóch palnikach?
Tak, określona grupa wyjść może przestać pracować mimo działania pozostałych. Przed wymianą trzeba jednak sprawdzić przewody, ich podłączenie i elektrody przypisane do tych wyjść. Układ wyjść zależy od konkretnego generatora.
Dlaczego zapalacz pstryka, ale nie widać iskry?
Iskra może przeskakiwać pod płytą przez uszkodzoną izolację przewodu albo po zabrudzonej lub pękniętej ceramice elektrody. Należy obejrzeć przewody i miejsce przeskoku, zamiast zakładać, że generator w ogóle nie pracuje.
Czy ciągłe iskrzenie oznacza awarię generatora?
Nie musi. Po wykipieniu przyczyną bywa wilgoć w okolicy pokręteł i łączników. Możliwe są również zablokowane pokrętło, zwarty łącznik lub uszkodzona wiązka. Generator ocenia się dopiero po sprawdzeniu obwodu, który go uruchamia.
Czy generator 4-polowy można zastąpić dowolnym generatorem z czterema wyjściami?
Nie. Liczba wyjść jest tylko jednym z kryteriów. Muszą zgadzać się także zastosowanie katalogowe, parametry zasilania, mocowanie, rozmieszczenie złączy i wariant urządzenia.
Czy generator można sprawdzić zwykłym multimetrem?
Multimetr pozwala sprawdzić zasilanie i elementy obwodu sterującego, ale nie powinien być podłączany bezpośrednio do wyjścia wysokiego napięcia. Pomiar napięcia sieciowego przy pracującym urządzeniu wykonuje wyłącznie przygotowany serwisant.
Jakie dane są potrzebne do doboru części Amica?
Potrzebny jest model, kod wyrobu i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Warto dołączyć również zdjęcie oznaczeń starego generatora oraz jego złączy i mocowania.
