Łączniki zapalacza Amica
Łącznik zapalacza Amica uruchamia generator iskry po wciśnięciu lub przekręceniu pokrętła. Jego usterka może powodować brak iskry, nieregularne zapalanie albo ciągłe iskrzenie. Przed zakupem porównaj sposób mocowania, liczbę łączników w zespole i pełne oznaczenie kuchenki lub płyty.
Jak działa łącznik zapalacza Amica
Łącznik zapalacza, nazywany również włącznikiem iskrownika lub stycznikiem zapalacza, jest mechanicznym przełącznikiem współpracującym z trzpieniem zaworu gazowego. Po wciśnięciu pokrętła zmienia stan styków i uruchamia elektryczny generator iskry. W zależności od konstrukcji urządzenia każdy zawór może mieć osobny łącznik, a kilka łączników może tworzyć wspólną wiązkę.
Nie jest to ten sam element co generator iskry, przewód wysokiego napięcia ani ceramiczny iskrownik przy palniku. Wymiana niewłaściwego podzespołu nie usunie usterki, dlatego najpierw trzeba ustalić, na którym etapie układu zapłonowego występuje problem.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Po wciśnięciu pokrętła nie słychać cykania i nie ma iskry | Brak zasilania, uszkodzony łącznik, przerwa w wiązce, generator iskry | Zasilanie urządzenia, stan przewodów i działanie przełącznika po odłączeniu zasilania | Jeśli pozostałe funkcje elektryczne działają, a przełącznik nie zmienia stanu styków, podejrzenie pada na łącznik lub jego mocowanie |
| Nie działa zapalanie tylko przy jednym pokrętle | Uszkodzony łącznik tego zaworu, wysunięta wsuwka, zabrudzenie albo zacięty trzpień | Porównaj ruch trzpienia i zachowanie łączników przy pozostałych pokrętłach | Problem ograniczony do jednego pokrętła częściej wskazuje na lokalny łącznik lub przewód niż na wspólny generator |
| Iskra pojawia się dopiero po mocnym wciśnięciu lub z opóźnieniem | Zużyte styki, nieprawidłowe ustawienie łącznika, zabrudzenie lub zalanie | Oględziny, swobodę ruchu trzpienia i ciągłość styków podczas naciskania | Nieprawidłowa praca mechaniczna oznacza konieczność oczyszczenia, regulacji albo wymiany elementu |
| Generator cyka stale po zwolnieniu pokrętła | Zawilgocony lub sklejony łącznik, zablokowany trzpień, uszkodzenie wiązki albo generatora | Odłącz zasilanie, osusz układ, sprawdź powrót trzpienia i stan styków | Jeśli łącznik pozostaje zwarty mimo zwolnienia pokrętła, wymień go lub odpowiedni zespół; nie używaj urządzenia do czasu usunięcia usterki |
| Słychać cykanie, ale iskry nie widać | Generator, przewód wysokiego napięcia, iskrownik, niewłaściwie ułożony palnik lub wilgoć | Po wystudzeniu oczyść i wysusz palnik oraz iskrownik, sprawdź przewody i poprawne złożenie palnika | Samo cykanie potwierdza uruchomienie układu, ale nie potwierdza sprawności generatora, przewodu ani iskrownika |
| Iskra jest, lecz palnik nie zapala gazu | Zamknięty dopływ gazu, zabrudzone otwory palnika, źle założona korona lub kołpak, problem z dopływem gazu | Sprawdź dopływ gazu, położenie elementów palnika i drożność otworów | Nie wymieniaj łącznika, jeżeli układ wyraźnie wytwarza iskrę, a problem dotyczy samego płomienia |
W kuchenkach z zabezpieczeniem przeciwwypływowym palnik może zgasnąć po zwolnieniu pokrętła, mimo że zapłon działa prawidłowo. W takim przypadku przyczyną może być zbyt krótkie przytrzymanie pokrętła, termopara albo układ zabezpieczenia, a nie łącznik zapalacza.
Co sprawdzić przed wymianą
1. Oględziny i prosty test funkcjonalny
Po wystudzeniu urządzenia sprawdź, czy pokrętło wciska się i wraca do położenia wyjściowego bez zacięć. Zdejmowane pokrętło nie powinno być pęknięte ani przekrzywione. Obejrzyj miejsce pod pokrętłem: ślady zalania, tłuszczu lub przypalenia mogą utrudniać ruch elementu uruchamiającego łącznik.
Jeżeli po czyszczeniu palnika nadal nie ma iskry, porównaj zachowanie wszystkich pokręteł. Brak reakcji tylko przy jednym zaworze jest istotną wskazówką diagnostyczną. Brak iskry przy wszystkich pokrętłach kieruje uwagę także na zasilanie, generator oraz wspólne połączenia.
Nie rozpylaj oleju ani preparatów typu WD-40 do wnętrza łącznika. Mogą pogorszyć kontakt elektryczny, przyciągać zabrudzenia i utrudnić późniejszą ocenę elementu.
2. Pomiar ciągłości styków
Do pomiaru odłącz kuchenkę lub płytę od zasilania, zamknij dopływ gazu, jeżeli wymaga tego dostęp do elementu, i odłącz przewody od badanego łącznika. Nie mierz przełącznika w obwodzie, ponieważ pozostałe elementy mogą zafałszować wynik. Przed odłączeniem wykonaj zdjęcie połączeń i oznacz przewody.
Ustaw miernik na test ciągłości lub niski zakres rezystancji. Zbadaj parę styków wskazaną przez konstrukcję przełącznika: przy zwolnionym trzpieniu powinien występować jeden stan, a po jego wciśnięciu stan przeciwny. W praktyce oznacza to przejście między właściwymi zaciskami w jednej pozycji oraz brak przejścia w drugiej.
- Brak zmiany stanu podczas wciskania wskazuje na uszkodzenie styków, mechanizmu albo niewłaściwe ustawienie łącznika.
- Stałe przejście bez względu na położenie może tłumaczyć ciągłe iskrzenie.
- Brak przejścia w obu położeniach może oznaczać przerwę w przełączniku lub pomiar niewłaściwych zacisków.
- Niestabilny wynik przy poruszaniu trzpieniem sugeruje zużycie albo zabrudzenie styków.
Test omomierzem nie potwierdza całego układu zapłonowego. Nie sprawdza pod obciążeniem generatora, przewodu wysokiego napięcia ani jakości iskry przy prawidłowo złożonym palniku. Wartość rezystancji i rozmieszczenie zacisków zależą od konkretnego wariantu łącznika, dlatego nie należy stosować jednego uniwersalnego pinoutu do wszystkich kuchni Amica.
Dostęp i wymiana łącznika
Łącznik znajduje się zwykle bezpośrednio pod pokrętłem zaworu gazowego. W płytach gazowych dostęp może wymagać zdjęcia pokręteł i górnej płyty po odkręceniu elementów mocujących. W kuchenkach wolnostojących konieczny bywa demontaż panelu przedniego, a czasem także elementów górnej pokrywy. Dokładna kolejność zależy od rodziny urządzenia.
Typowy zakres prac przy wymianie elektrycznego łącznika obejmuje:
- Odłączenie urządzenia od zasilania i zabezpieczenie przed przypadkowym włączeniem.
- Zamknięcie dopływu gazu, jeśli konstrukcja lub dostęp do części tego wymaga.
- Zdjęcie pokrętła oraz elementów obudowy zgodnie z dokumentacją konkretnego modelu.
- Wykonanie zdjęcia połączeń i oznaczenie przewodów przed ich odłączeniem.
- Odpięcie konektorów bez ciągnięcia za przewody.
- Zwolnienie zatrzasku lub mocowania łącznika i przełożenie elementu w tej samej pozycji roboczej.
- Podłączenie przewodów zgodnie z wcześniejszym oznaczeniem oraz sprawdzenie, czy trzpień zaworu prawidłowo naciska przełącznik.
- Złożenie obudowy i kontrolę, czy pokrętło obraca się oraz wciska bez ocierania.
Nie dociskaj konektorów na siłę i nie zamieniaj przewodów tylko dlatego, że pasują do zacisku. Nie mostkuj łącznika na stałe. Takie rozwiązanie może spowodować niekontrolowane iskrzenie i pozbawić układ prawidłowego sterowania.
Jeżeli demontaż wymaga rozłączenia przewodu gazowego, regulacji zaworu albo kontroli szczelności instalacji, czynność powinien wykonać uprawniony instalator lub serwisant. Po ingerencji w połączenie gazowe szczelność sprawdza się odpowiednim środkiem, na przykład roztworem wody z mydłem — nigdy płomieniem.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy instalacji gazowej oraz pomiary pod napięciem są przeznaczone dla wykwalifikowanego instalatora lub serwisanta.
Dobór łącznika zapalacza Amica

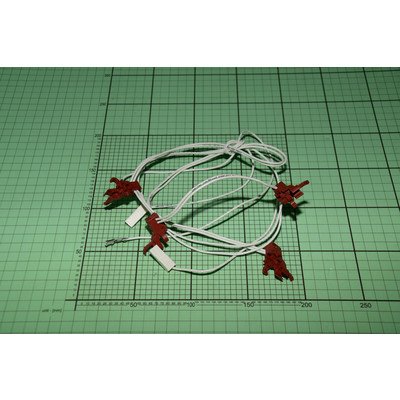

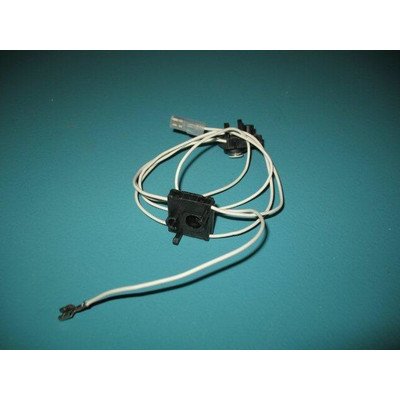

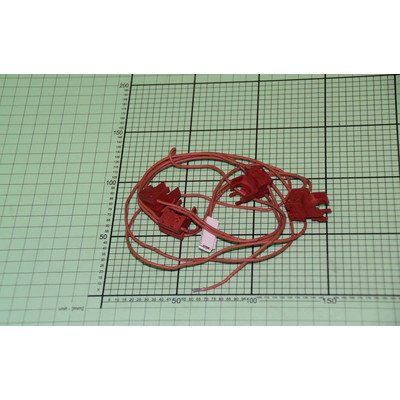

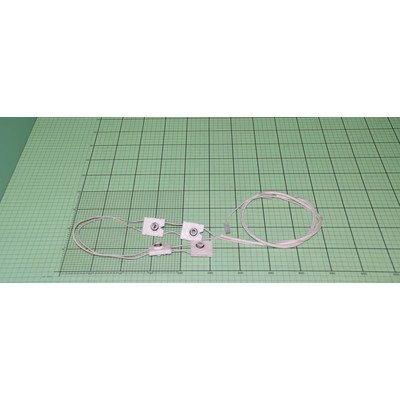

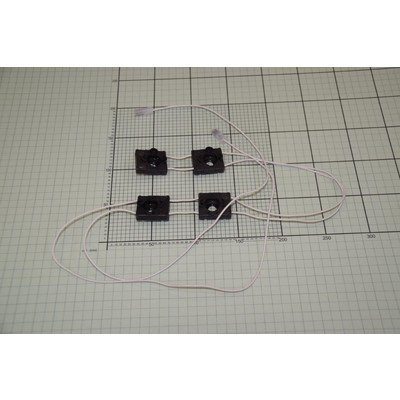

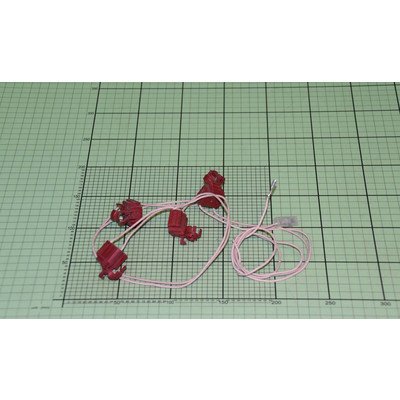

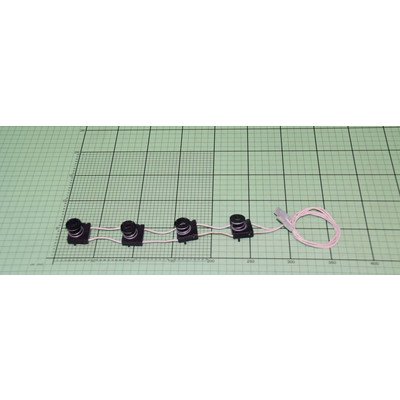

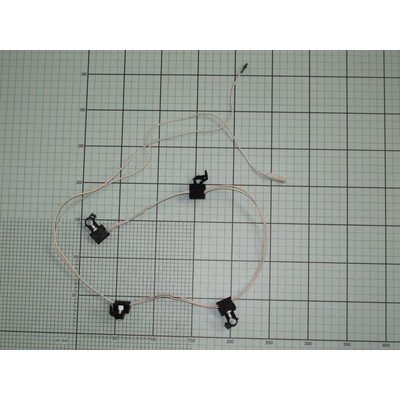

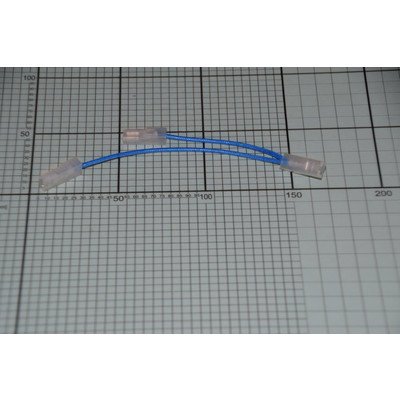

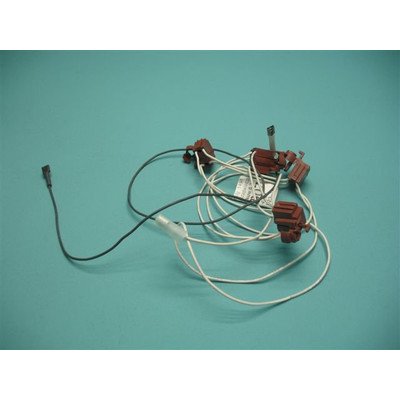

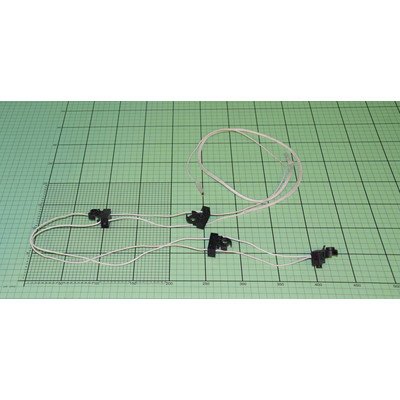

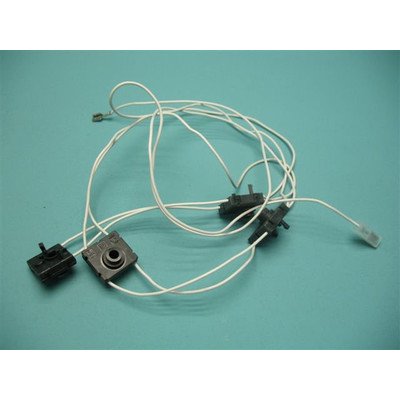

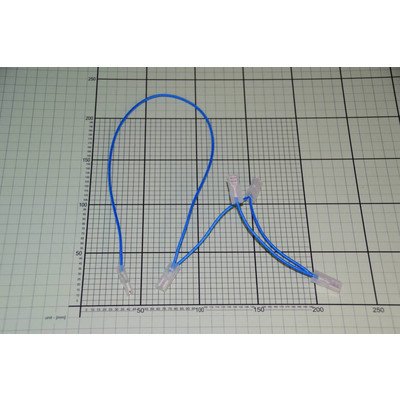

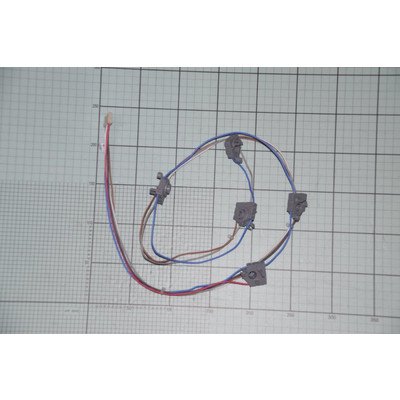

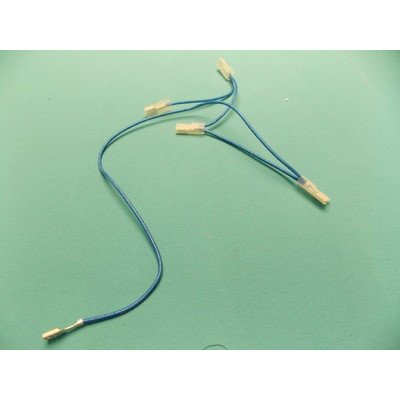

Nie dobieraj części wyłącznie po kolorze, zdjęciu ani liczbie wyprowadzeń. W tej kategorii występują pojedyncze łączniki oraz zespoły przełączników dla dwóch, trzech lub czterech zaworów. Różnić mogą się również kształt obudowy, sposób mocowania, długość elementu uruchamiającego, rozmieszczenie konektorów i współpraca z konkretnym generatorem.
Przed zakupem przygotuj:
- model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej Amica;
- oznaczenie starego łącznika lub zespołu, jeśli jest czytelne;
- liczbę pokręteł obsługujących zapłon;
- zdjęcia części, mocowania i złączy po odłączeniu zasilania.
Pełne oznaczenia są ważniejsze niż sama nazwa handlowa kuchenki. Ten sam model skrócony może występować w kilku wariantach wykonania, a identyczne złącze nie musi oznaczać zgodności elektrycznej i mechanicznej. Porównaj numer części, typ zespołu, liczbę obsługiwanych zaworów oraz sposób montażu z katalogiem właściwym dla urządzenia.
Jeżeli uszkodzeniu uległ tylko jeden element, nie kupuj całej wiązki bez potwierdzenia. Z drugiej strony pojedynczy łącznik nie zastąpi zespołu przełączników, jeśli producent przewidział kompletną wiązkę o określonym układzie połączeń.
Powiązane elementy układu zapłonowego
Jeżeli test wskazuje inną przyczynę, przydatne mogą być również:
- Elementy zapalacza kuchni Amica — gdy trzeba porównać typ podzespołu;
- Generatory iskier kuchni Amica — gdy wszystkie łączniki działają, ale generator nie pracuje;
- Iskrowniki kuchni Amica — gdy generator cyka, lecz iskra nie przeskakuje przy palniku;

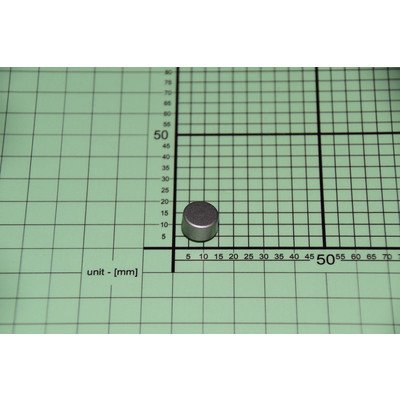

- Przyciski zapalacza Amica — gdy urządzenie ma osobny przycisk uruchamiający zapłon zamiast łączników pod zaworami.
FAQ
Czy brak iskry zawsze oznacza uszkodzony łącznik zapalacza?
Nie. Podobny objaw powodują brak zasilania, uszkodzona wiązka, generator iskry, przewód wysokiego napięcia, iskrownik, wilgoć albo źle złożony palnik. Jeżeli nie słychać cykania tylko przy jednym pokrętle, najpierw sprawdź lokalny łącznik i jego przewody. Jeżeli nie działa cały układ, sprawdź również zasilanie i elementy wspólne.
Czy ciągłe iskrzenie oznacza zwarcie łącznika?
Może oznaczać, że łącznik pozostaje zwarty po zwolnieniu pokrętła, na przykład z powodu zalania, zabrudzenia lub zacięcia mechanizmu. Przyczyną może być także uszkodzenie wiązki albo generatora. Odłącz zasilanie, nie używaj urządzenia i sprawdź przełącznik po odłączeniu przewodów.
Jak odróżnić łącznik od generatora iskry?
Łącznik reaguje mechanicznie na wciśnięcie pokrętła i zmienia stan styków. Generator jest modułem, który po otrzymaniu sygnału wytwarza impulsy wysokiego napięcia. Jeśli miernik potwierdza prawidłową zmianę stanu łącznika, ale generator nie cyka, podejrzenie należy skierować na zasilanie, wiązkę lub generator.
Czy można wymienić tylko jeden łącznik?
Tak, jeśli konstrukcja urządzenia przewiduje pojedyncze łączniki i część ma potwierdzoną zgodność. W innych wariantach przełączniki są elementem wspólnej wiązki lub zespołu. Sprawdź katalogowe oznaczenie, liczbę obsługiwanych zaworów i sposób mocowania zamiast kierować się samym wyglądem.
Czy do doboru wystarczy model kuchenki Amica?
Nie zawsze. Do prawidłowego rozpoznania wariantu potrzebne są model, kod wyrobu i 14-cyfrowy numer fabryczny. Oznaczenia odczytaj z tabliczki znamionowej. Pomocne są także zdjęcia starego łącznika, jego mocowania oraz złączy.
Co zrobić, gdy po wymianie łącznika nadal nie ma iskry?
Sprawdź, czy przewody zostały podłączone do właściwych zacisków, łącznik jest prawidłowo ustawiony względem trzpienia, a obudowa nie blokuje jego ruchu. Następnie sprawdź zasilanie, generator, wiązkę, przewody wysokiego napięcia i iskrowniki. Nie wymieniaj kolejnych części na próbę — wynik każdego testu powinien wskazać następny etap diagnostyki.
