Kable do odkurzacza Electrolux
Kable do odkurzacza Electrolux obejmują przewody zasilające, kompletne zwijacze, wiązki wewnętrzne oraz przewody ssawek i ładowarek. Przerywanie pracy podczas poruszania kablem może wskazywać na uszkodzoną żyłę lub styki, ale podobne objawy daje też włącznik albo zabezpieczenie termiczne. Właściwy wariant dobieraj według pełnego numeru PNC/Prod.No. z tabliczki znamionowej.
Jaki przewód jest potrzebny do odkurzacza Electrolux?
W tej kategorii występują części o różnych funkcjach, których nie należy dobierać zamiennie:
- przewód zasilający z wtyczką – doprowadza napięcie sieciowe do odkurzacza;

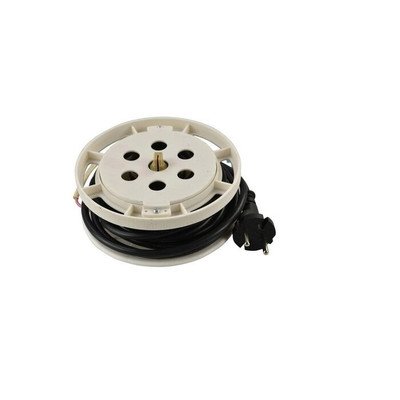

- zwijacz z przewodem – kompletny zespół obejmujący bęben, kabel, sprężynę, blokadę i styki ślizgowe;
- wiązka wewnętrzna – łączy zwijacz, włącznik, moduł sterujący, zabezpieczenie termiczne lub silnik;
- przewód ssawki albo elektroszczotki – doprowadza zasilanie lub sygnały przez rurę, wąż albo korpus końcówki;
- kabel ładowania lub ładowarka z przewodem – dotyczy odkurzaczy akumulatorowych i musi odpowiadać układowi ładowania konkretnego wariantu.
Podobna długość, kolor izolacji czy identycznie wyglądająca wtyczka nie potwierdzają zgodności. Znaczenie mają również przekrój i liczba żył, rodzaj końcówek, odciążenie przewodu, sposób prowadzenia kabla, wymiary zwijacza oraz układ jego styków.
Objawy uszkodzenia kabla lub zwijacza
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Odkurzacz nie reaguje na włącznik | Gniazdko, przewód, styki zwijacza, włącznik, wiązka, moduł lub silnik | Najpierw gniazdko i oględziny przewodu, następnie ciągłość obu żył | Przerwa w jednej żyle wskazuje na kabel lub połączenie; sprawny kabel nie potwierdza sprawności dalszego obwodu |
| Urządzenie włącza się tylko przy określonym ułożeniu kabla | Nadłamana żyła przy wtyczce, wyjściu z obudowy lub bębnie; zużyte styki ślizgowe | Pomiar ciągłości przy odłączonym i delikatnie poruszanym przewodzie | Zanik ciągłości podczas poruszania lokalizuje usterkę w przewodzie lub zwijaczu |
| Odkurzacz wyłącza się po kilku minutach i wraca do pracy po ostygnięciu | Niedrożne filtry, pełny worek, zatkana rura, przegrzewający się silnik lub zabezpieczenie termiczne | Sprawdzenie przepływu powietrza i czasu potrzebnego do ponownego uruchomienia | Powtarzalny związek z temperaturą bardziej wskazuje na przegrzewanie niż na sam kabel |
| Kabel nie zwija się | Zaklinowanie przewodu, zabrudzenie mechanizmu, uszkodzona sprężyna lub źle osadzony zwijacz | Ostrożne rozwinięcie i kontrola oporu bębna | Wyraźne zakleszczenie różni się od luźnego bębna pozbawionego naciągu sprężyny |
| Kabel samoczynnie chowa się do obudowy | Niesprawna blokada lub element hamujący zwijacza | Kontrola działania przycisku i blokady po wyjęciu kompletnego zespołu | Jeżeli przycisk wraca, a zwijacz nadal nie zatrzymuje kabla, usterka leży zwykle wewnątrz zespołu |
| Iskrzenie, zapach spalenizny albo wyłączanie zabezpieczenia instalacji | Zwarcie, uszkodzona izolacja, nadpalone styki, silnik lub elektronika | Natychmiast odłączyć sprzęt; dalsze badanie wymaga kontroli izolacji i obwodu | Nie wolno ponownie uruchamiać urządzenia tylko dlatego, że przewód z zewnątrz wygląda prawidłowo |
Jeśli odkurzacz działa stabilnie, lecz ma słabe ssanie, sam przewód zwykle nie jest pierwszym podejrzanym. Trzeba wtedy sprawdzić drożność węża i rury, worek, pojemnik oraz filtry do odkurzacza Electrolux.
Jak sprawdzić przewód miernikiem?
Pomiar ciągłości wykonuje się wyłącznie przy wtyczce wyjętej z gniazdka. Przewód lub cały zwijacz powinien zostać odłączony od pozostałych obwodów odkurzacza, ponieważ silnik, filtr przeciwzakłóceniowy i elektronika mogą utworzyć dodatkowe ścieżki i zafałszować wynik.
- Ustaw multimetr na test ciągłości albo najniższy odpowiedni zakres rezystancji.
- Przyłóż jedną sondę do pierwszego bolca wtyczki, a drugą do odpowiadającego mu zacisku wyjściowego przewodu lub zwijacza.
- Powtórz badanie dla drugiej żyły. Nie zakładaj przypisania zacisków na podstawie koloru bez potwierdzenia przebiegu przewodu.
- Przy stabilnie przyłożonych sondach delikatnie zmieniaj położenie odłączonego kabla przy wtyczce, przepuście obudowy i wejściu na bęben. W przypadku zwijacza wykonaj pomiar w kilku położeniach wysunięcia przewodu.
- Sprawdź również, czy między dwiema odłączonymi żyłami nie występuje niepożądane zwarcie.
Sprawna żyła powinna wykazywać małą i stabilną rezystancję albo uruchamiać sygnał ciągłości. Wynik OL, nieskończona rezystancja lub zanik sygnału podczas poruszania przewodem oznaczają przerwę albo niestabilne połączenie. Rezystancja wyraźnie zmieniająca się wraz z położeniem bębna może wskazywać na zużyte styki ślizgowe.
Podstawowy multimetr nie potwierdza stanu izolacji przy napięciu roboczym. Kabel może przechodzić test ciągłości, a mimo to mieć uszkodzoną izolację lub zwarcie ujawniające się dopiero podczas zwijania. Pomiar rezystancji izolacji i diagnostyka otwartego urządzenia pod napięciem są przeznaczone dla osoby z odpowiednimi kwalifikacjami i wyposażeniem pomiarowym.
Kabel, zwijacz czy inny podzespół?
Jeżeli każda żyła przewodu ma ciągłość, warto sprawdzić połączenia między zwijaczem a resztą instalacji. Luźna wsuwka, nadpalone złącze albo pęknięty przewód wiązki mogą powodować taki sam brak zasilania jak przerwany kabel.
Następnymi elementami obwodu są zwykle włącznik, zabezpieczenie termiczne, układ regulacji i silnik. Ich kolejność oraz sposób połączenia zależą od modelu. Przed zakupem droższego modułu warto więc potwierdzić ciągłość przewodu i wiązek oraz obejrzeć zaciski. Odpowiednie elementy sterowania znajdują się w kategorii modułów i wyłączników do odkurzaczy Electrolux.
Nie należy sprawdzać usterki przez trwałe pomijanie zwijacza, włącznika lub zabezpieczenia termicznego. Takie połączenie zmienia konstrukcję ochronną urządzenia i nie jest prawidłową naprawą.
Jak uzyskać dostęp do przewodu i zwijacza?
W wielu odkurzaczach cylindrycznych zwijacz znajduje się w tylnej części korpusu, pod górną obudową. Dokładna kolejność demontażu różni się jednak między seriami Electrolux. Mocowania mogą znajdować się w komorze worka lub pojemnika, przy filtrach, pod elementami sterującymi albo osłonami kół.
Przed pracą wyjmij wtyczkę z gniazdka, usuń worek lub pojemnik oraz luźne filtry. Odszukaj wszystkie mocowania przewidziane w konstrukcji danego modelu. Nie podważaj obudowy z dużą siłą – pozostający opór często oznacza ukrytą śrubę lub zatrzask, a nie ciasne spasowanie.
Po otwarciu obudowy:
- sfotografuj przebieg przewodów i położenie złączy;
- chwytaj konektory za ich obudowę lub metalową końcówkę, nie za żyłę;
- zaznacz położenie elementów mechanizmu przycisku zwijania;
- wyjmuj zwijacz jako kompletny zespół, jeżeli jego konstrukcja nie przewiduje bezpiecznego serwisowania sprężyny;
- sprawdź, czy izolacja nie została przecięta przez prowadnicę, krawędź obudowy albo źle ułożony uchwyt odciążający.
Sprężyna zwijacza magazynuje energię i po otwarciu kasety może gwałtownie się rozwinąć. Rozbieranie bębna wymaga opanowania naciągu sprężyny, ochrony oczu oraz znajomości konstrukcji konkretnego zespołu. W wielu przypadkach bezpieczniejsza i trwalsza jest wymiana kompletnego zwijacza kabla do odkurzacza Electrolux.
Wymiana przewodu zasilającego
Nowy przewód musi mieć wykonanie przewidziane do danego zwijacza: odpowiednią długość, liczbę i przekrój żył, wtyczkę, końcówki przyłączeniowe oraz element chroniący kabel przed wyrwaniem i zaginaniem. Zbyt gruby lub sztywny przewód może nie mieścić się na bębnie, a niewłaściwe zakończenie nie zapewni pewnego mocowania.
Podczas montażu odtwórz fabryczną trasę kabla. Izolacja nie może zostać ściśnięta między częściami obudowy ani ocierać o ruchomy bęben. Konektory powinny być osadzone do końca, a odciążenie ma przenosić siłę naciągania na płaszcz przewodu, nie na same żyły.
Po złożeniu najpierw sprawdź ręcznie, czy przewód rozwija się i zatrzymuje bez zacięć. Test elektryczny wykonuj dopiero po zamknięciu wszystkich osłon. Jeżeli pojawia się iskrzenie, zapach przegrzanej izolacji, nietypowe grzanie wtyczki lub wyłączenie zabezpieczeń instalacji, natychmiast przerwij próbę.
Przewody odkurzaczy bezprzewodowych i elektroszczotek
W odkurzaczu akumulatorowym brak ładowania nie przesądza o uszkodzeniu kabla. Przyczyną może być zasilacz, gniazdo urządzenia, zabrudzone styki stacji, wiązka, akumulator albo układ ładowania. Przed doborem sprawdź, czy częścią jest sam przewód niskonapięciowy, kompletna ładowarka czy stacja dokująca. Nie zastępuj zasilacza modelem o podobnej wtyczce bez potwierdzenia napięcia wyjściowego, polaryzacji, wymaganej wydajności prądowej i zgodności katalogowej. Właściwe zespoły są dostępne w kategorii baterii i ładowarek Electrolux.
Przewód elektroszczotki może pękać w miejscu wielokrotnego zginania przy przegubie. Objawem bywa zatrzymywanie rolki przy zmianie kąta pracy, mimo że silnik główny odkurzacza działa. Przed zakupem przewodu trzeba odróżnić przerwę w wiązce od zablokowanej rolki, uszkodzonego silnika szczotki lub zużytych styków między wężem, rurą i ssawką.
Jak dobrać kabel do odkurzacza Electrolux?
Odczytaj z tabliczki na spodzie odkurzacza pełny 11-cyfrowy numer PNC/Prod.No. oraz model. Końcowe cyfry PNC rozróżniają warianty, które mogą korzystać z innych zwijaczy, wiązek lub złączy mimo takiej samej nazwy handlowej urządzenia.
Przy porównywaniu części zwróć uwagę na:
- numer katalogowy starego przewodu lub zwijacza, jeśli jest czytelny;
- pełny PNC, a nie wyłącznie skrócony model odkurzacza;
- długość i wykonanie kabla;
- kształt oraz wymiary korpusu zwijacza;
- położenie zaczepów, prowadnic i przycisku zwalniającego;
- liczbę, typ i rozmieszczenie przyłączy;
- rodzaj przewodu: zasilający, ładowania, ssawki albo wiązka silnika.
Jeśli oznaczenie części jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej, całego zespołu oraz jego złączy. Nie zamawiaj przewodu wyłącznie na podstawie fotografii podobnego odkurzacza.
FAQ – kable do odkurzacza Electrolux
Czy przerywanie pracy podczas poruszania kablem potwierdza jego uszkodzenie?
Silnie wskazuje na przerwę w żyle, uszkodzenie przy wtyczce albo problem ze stykami zwijacza, ale wymaga potwierdzenia pomiarem ciągłości. Poruszaj przewodem tylko po odłączeniu go od sieci.
Czy można skrócić przewód w miejscu uszkodzenia?
Technicznie bywa to możliwe w niektórych konstrukcjach, lecz skrócony kabel może nieprawidłowo układać się na bębnie, a uszkodzenia często występują w kilku miejscach pod izolacją. Pewniejszą naprawą jest zastosowanie kompletnego, zgodnego przewodu.
Dlaczego sprawny kabel nie zwija się do obudowy?
Ciągłość elektryczna i działanie mechanizmu to dwie osobne kwestie. Za brak zwijania mogą odpowiadać zakleszczenie przewodu, sprężyna, zabrudzenie bębna, blokada albo nieprawidłowe osadzenie zwijacza.
Czy do każdego odkurzacza Electrolux pasuje zwijacz o tej samej długości kabla?
Nie. Zwijacze różnią się obudową, zaczepami, stykami, kierunkiem wyprowadzenia kabla i współpracą z przyciskiem. Długość przewodu jest tylko jednym z parametrów.
Gdzie znaleźć PNC odkurzacza Electrolux?
Tabliczka znamionowa znajduje się zwykle na spodzie urządzenia. Do doboru należy przepisać pełny 11-cyfrowy numer przy oznaczeniu Prod.No. oraz model, zachowując wszystkie cyfry.
