Okablowanie kuchni
Okablowanie kuchni Amica obejmuje wiązki przewodów, przewody zasilające, taśmy, złącza, odgiętki i elementy połączeń wewnętrznych. Uszkodzenia mogą powodować brak jednej funkcji, zwarcie lub przegrzewanie połączenia. Przed zakupem porównaj oznaczenie części oraz pełne dane z tabliczki znamionowej: model, kod wyrobu i 14-cyfrowy numer fabryczny.
Jakie elementy obejmuje okablowanie kuchni Amica?
W tej kategorii mogą występować zarówno pojedyncze przewody, jak i kompletne wiązki dopasowane do określonego układu kuchni. W zależności od konstrukcji urządzenia są to między innymi:
- wiązki łączące programator, przełączniki, termostat, lampki kontrolne i elementy grzejne;
- przewody prowadzące do pól grzejnych, grzałek, wentylatora lub oświetlenia piekarnika;
- wiązki mikrowyłączników zapalacza w kuchniach gazowych;
- taśmy lub przewody panelu sterowania;
- przewody zasilające, kostki przyłączeniowe, konektory i odgiętki;
- przewody serwisowe wykonywane dla konkretnej wersji urządzenia.
Wiązka nie jest tylko zbiorem przewodów o podobnym wyglądzie. Liczą się długość, przekrój, rodzaj izolacji, temperatura pracy, ułożenie, typ końcówek, liczba żył i sposób współpracy z konkretnymi podzespołami.
Objawy uszkodzonego okablowania
Uszkodzenie przewodu lub złącza warto brać pod uwagę wtedy, gdy objaw odpowiada przerwie, zwarciu albo niestabilnemu połączeniu w określonym obwodzie. Sam objaw nie potwierdza jednak, że do wymiany jest wiązka.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Nie działa cała kuchnia | Brak zasilania, uszkodzony przewód zasilający, listwa przyłączeniowa, zabezpieczenie lub główny punkt połączeń | Zasilanie urządzenia, stan zacisków i przewodu, ślady nadpalenia | Jeżeli inne urządzenia w obwodzie działają, nie oznacza to jeszcze sprawności przewodu kuchni. Podłączenie i pomiary instalacji wykonuje uprawniony instalator |
| Nie działa tylko piekarnik, płyta albo oświetlenie | Przerwa w odpowiedniej wiązce, luźny konektor, uszkodzony przełącznik, termostat, grzałka, żarówka lub moduł | Oględziny przewodów danego obwodu oraz elementu, który nie działa | Brak ciągłości przewodu wskazuje na przerwę, ale poprawna ciągłość nie wyklucza złego styku ujawniającego się dopiero pod obciążeniem |
| Funkcja działa po poruszeniu pokrętłem, drzwiami lub obudową | Luźne złącze, pęknięta żyła przy końcówce, przewód przetarty w miejscu ruchu | Po odłączeniu zasilania kontrola zacisków, uchwytów i miejsc zginania | Zmiana objawu podczas poruszania nie jest podstawą do pracy na włączonym urządzeniu. Najpierw odłącz urządzenie i usuń przyczynę niestabilnego połączenia |
| Wybija bezpiecznik lub wyłącznik różnicowoprądowy | Zwarcie żył, uszkodzona izolacja, zawilgocone złącze albo uszkodzony odbiornik | Oględziny nadpalonych miejsc, odłączenie poszczególnych obwodów i pomiary zgodne ze schematem | Nie wolno wielokrotnie załączać zabezpieczenia ani zastępować go mocniejszym. Zwarcie może znajdować się w grzałce, silniku lub module, a nie w samej wiązce |
| Czuć zapach spalenizny lub widać stopiony konektor | Luźny styk, przeciążenie, niewłaściwy konektor, przegrzanie przewodu lub uszkodzony odbiornik | Ocenę całego połączenia: przewodu, zacisku, izolacji i elementu, do którego przewód dochodzi | Wymiana samego konektora może być niewystarczająca. Trzeba usunąć przyczynę przegrzewania i sprawdzić, czy nie uszkodził się współpracujący podzespół |
Co może wyglądać jak awaria okablowania?
Podobne objawy powodują między innymi:
- przepalona grzałka, uszkodzony termostat lub przełącznik funkcji;
- niesprawny programator, moduł sterujący albo przekaźnik;
- uszkodzona lampka, wentylator lub silnik termoobiegu;
- zabrudzone, poluzowane albo nadpalone złącze przy sprawnym przewodzie;
- nieprawidłowe podłączenie kuchni do instalacji elektrycznej;
- brak nastawy zegara w wybranych modelach, w których programator blokuje pracę piekarnika.
Jeżeli nie działa tylko jeden odbiornik, najpierw porównaj jego obwód z obwodem zasilającym i sterującym. Jeżeli jednocześnie znikają funkcje z kilku niezależnych grup, bardziej prawdopodobny jest wspólny punkt zasilania, programator, przełącznik lub połączenie główne.
Jak sprawdzić przewód lub wiązkę?
Oględziny bez zasilania
Odłącz kuchnię od instalacji, odczekaj do ostygnięcia elementów i uzyskaj dostęp do badanego obwodu. Szukaj:
- nadtopionej izolacji i przebarwień przy konektorach;
- pękniętych, rozciągniętych lub przetartych żył;
- luźnych wsuwek, wysuniętych pinów i skorodowanych styków;
- przewodów dotykających grzałki, obudowy wentylatora lub ostrych krawędzi;
- brakujących uchwytów, odgiętek i osłon termicznych;
- śladów wilgoci, tłuszczu albo obecności gryzoni.
Nie oceniaj przewodu wyłącznie po kolorze izolacji. W kuchniach Amica występują różne układy, a kolory nie zastępują schematu konkretnego modelu.
Pomiar ciągłości
Pomiar omomierzem wykonuje się przy odłączonym urządzeniu, po rozłączeniu badanego przewodu przynajmniej z jednej strony. Ma on odpowiedzieć na pytanie, czy dana żyła przewodzi między wskazanymi punktami. Wynik bliski zeru oznacza ciągłość w warunkach pomiaru, a wskazanie przerwy może potwierdzić uszkodzenie żyły lub zacisku.
Pomiar trzeba wykonać osobno dla każdej żyły i, jeśli to możliwe, poruszyć przewodem przy końcówkach oraz w miejscach zginania. Jeżeli wskazanie zmienia się, połączenie może być pęknięte albo niestabilne. Taki test nie potwierdza jednak odporności przewodu na temperaturę, obciążenie ani drgania. Nie dowodzi też, że izolacja jest bezpieczna przy napięciu roboczym.
Kontrola izolacji i pomiary pod napięciem
Badanie rezystancji izolacji, prądu upływu oraz napięć w obwodzie wymaga właściwego przyrządu, schematu i kwalifikacji. Nie wykonuj pomiarów pod napięciem przez przypadkowe dotykanie zacisków ani przez mostkowanie zabezpieczeń. W kuchni występują obwody o wysokiej mocy, rozgrzewające się elementy oraz połączenie ochronne PE.
Jeżeli po wymianie przewodu nadal występuje zwarcie lub zadziałanie RCD, trzeba sprawdzić również odbiornik zasilany przez tę wiązkę. Sama wymiana przewodu bez ustalenia przyczyny może doprowadzić do ponownego przegrzania lub uszkodzenia nowej części.
Dostęp do okablowania
Miejsce dostępu zależy od typu kuchni i odcinka wiązki:
- przewód zasilający i listwa przyłączeniowa są zwykle dostępne od tylnej strony urządzenia;
- wiązki programatora i przełączników wymagają często zdjęcia panelu sterowania;
- przewody pól grzejnych mogą wymagać dostępu pod płytą roboczą;
- wiązki grzałek i wentylatora są dostępne po zdjęciu odpowiedniej osłony piekarnika;
- przewody prowadzone przy drzwiach, zawiasach lub ruchomych elementach trzeba dodatkowo sprawdzić pod kątem przetarcia i zmęczenia materiału.
Przed demontażem wykonaj zdjęcia połączeń i oznacz złącza. Nie odrywaj przewodów za kabel; zwalniaj blokady konektorów i zapamiętaj prowadzenie wiązki. Połączenia mogą być podobne mechanicznie, ale mieć inne przeznaczenie. Nie opieraj montażu na samej liczbie pinów.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy przyłączu sieciowym, pomiary pod napięciem i naprawy obwodów dużej mocy są przeznaczone dla wykwalifikowanego instalatora lub serwisanta. Nie zmieniaj samodzielnie mostków na listwie przyłączeniowej i nie zastępuj przewodu ochronnego prowizorycznym połączeniem.
Wymiana wiązki lub przewodu
Przy wymianie:
- Odłącz urządzenie od zasilania i zabezpiecz je przed przypadkowym załączeniem.
- Poczekaj, aż płyta i piekarnik całkowicie ostygną.
- Udokumentuj położenie złączy, uchwytów, osłon i odgiętek.
- Porównaj nową część z wymontowaną: liczbę żył, długość, końcówki, mocowania, przekrój i oznaczenie.
- Przełóż wiązkę dokładnie trasą przewidzianą przez producenta, z dala od grzałek i ostrych krawędzi.
- Zabezpiecz przewód w fabrycznych uchwytach i odciążce.
- Podłącz konektory do właściwych punktów, nie wciskając ich na siłę i nie zamieniając podobnych złączy.
- Przed uruchomieniem sprawdź, czy żaden przewód nie jest przygnieciony obudową ani narażony na przetarcie.
Nie stosuj przypadkowego przewodu o podobnym przekroju, zwykłej taśmy lub konektora bez potwierdzonej odporności temperaturowej. W obwodach grzejnych ważne są nie tylko wymiary, lecz także dopuszczalne obciążenie, izolacja i sposób zakończenia przewodu. Zwykłe skręcenie żył albo założenie konektora bez odpowiedniego zacisku nie jest prawidłową naprawą.
Po montażu należy sprawdzić poprawność wszystkich połączeń i działanie naprawianego obwodu zgodnie z dokumentacją urządzenia. Jeżeli wcześniej występowało nadpalenie, sprawdź także zacisk, przełącznik, grzałkę, listwę lub moduł współpracujący.

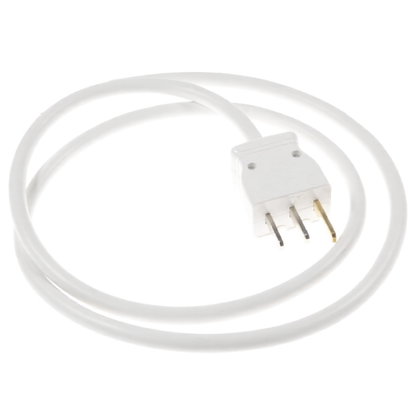

Przewód zasilający a okablowanie wewnętrzne
Przewód zasilający kuchni nie jest dobierany wyłącznie po długości. Znaczenie mają moc znamionowa urządzenia, sposób zasilania, liczba żył, przekrój, rodzaj zakończenia i wymagania podane na tabliczce oraz schemacie przyłączeniowym.
W instrukcjach wybranych modeli Amica pokazano różne warianty zasilania, między innymi 1N~, 2N~ i 3N~, z odmiennym układem mostków oraz przewodów. Nie wolno przenosić schematu z innej kuchni tylko dlatego, że listwa ma taką samą liczbę zacisków. Błędne podłączenie może uszkodzić urządzenie i stworzyć zagrożenie porażeniem lub pożarem.
Podłączenie kuchni do instalacji elektrycznej oraz wymiana przewodu przyłączeniowego powinny być wykonane przez osobę z odpowiednimi uprawnieniami. Po pracy instalator powinien potwierdzić prawidłowość przyłączenia zgodnie z wymaganiami dotyczącymi danego urządzenia.
Jak dobrać właściwe okablowanie Amica?
Przed zakupem przygotuj komplet danych z tabliczki znamionowej:
- model lub typ kuchni;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- w razie potrzeby zdjęcie tabliczki oraz zdjęcie zamontowanej wiązki i jej złączy.
W kuchni wolnostojącej tabliczka znamionowa znajduje się na tylnej powierzchni obudowy. W innych konstrukcjach położenie może być inne, dlatego nie należy przyjmować jednej lokalizacji dla wszystkich urządzeń Amica.
Skrócony model, nazwa handlowa albo podobne zdjęcie części mogą nie identyfikować wariantu. Ten sam typ kuchni może występować z inną płytą, programatorem, liczbą funkcji piekarnika, układem złączy lub wersją wiązki. Porównaj także numer części nadrukowany na przewodzie, jeżeli jest czytelny, ale nie traktuj go jako zamiennika danych urządzenia.
Następnym krokiem jest odczytanie pełnych oznaczeń z tabliczki i porównanie ich z opisem konkretnej wiązki. Jeżeli oznaczenia są nieczytelne, przygotuj wyraźne zdjęcie tabliczki, złączy i przebiegu przewodu; nie zamawiaj części wyłącznie na podstawie koloru lub długości.
FAQ
Czy brak grzania oznacza uszkodzoną wiązkę?
Nie. Przyczyną może być grzałka, termostat, przełącznik, programator, moduł albo luźny konektor. Jeżeli nie działa tylko jedna funkcja, porównaj cały jej obwód, a nie sam przewód.
Czy można naprawić przepalony przewód przez skręcenie żył?
Nie jest to właściwa naprawa w kuchni. Połączenie musi mieć odpowiedni przewód, końcówkę, izolację, odporność temperaturową i zabezpieczenie przed wyrwaniem. Trzeba także ustalić, dlaczego przewód się przegrzał.
Czy identyczna liczba pinów oznacza zgodność wiązki?
Nie. Liczą się również funkcja przewodu, kolejność żył, długość, przekrój, typ konektorów, prowadzenie i wariant urządzenia. Zgodność potwierdzaj po pełnych danych kuchni i oznaczeniu części.
Gdzie szukać tabliczki znamionowej kuchni Amica?
W kuchni wolnostojącej tabliczka jest zwykle na tylnej powierzchni obudowy. Zawiera dane potrzebne do identyfikacji urządzenia, w tym model, kod wyrobu i numer fabryczny.
Czy można użyć schematu z podobnej kuchni Amica?
Nie bez potwierdzenia. Schemat przyłącza i okablowania może zależeć od konkretnego modelu, wyposażenia i wersji wykonania. W razie rozbieżności korzystaj z dokumentacji właściwej dla urządzenia.
Co zrobić, gdy po wymianie wiązki nadal wybija zabezpieczenie?
Nie uruchamiaj wielokrotnie kuchni. Sprawdzenia wymagają także odbiorniki podłączone do tego obwodu, złącza, izolacja i sposób przyłączenia. Taka diagnostyka powinna być wykonana przez wykwalifikowanego serwisanta, szczególnie gdy dotyczy pomiarów pod napięciem.
