Napędy (silniki) kuchni Mastercook
Silniki do kuchni Mastercook odpowiadają za termoobieg, chłodzenie obudowy i elektroniki albo obracanie rożna. Brak obrotów, ocieranie, buczenie czy nierówne pieczenie nie zawsze oznaczają uszkodzenie napędu — przyczyną może być również wirnik, okablowanie, grzałka lub sterowanie. Przed zakupem ustal funkcję silnika i porównaj pełne oznaczenia urządzenia oraz części.
Jaki silnik pracuje w piekarniku Mastercook?
W kuchniach i piekarnikach Mastercook mogą występować napędy pełniące różne funkcje. Ich podobne objawy łatwo pomylić, dlatego przed demontażem warto ustalić, który wentylator lub mechanizm rzeczywiście hałasuje albo nie pracuje.
- Silnik termoobiegu napędza wirnik widoczny na tylnej ścianie komory. W zależności od wybranego programu rozprowadza ciepło wytwarzane przez grzałkę pierścieniową, dolną lub górną.

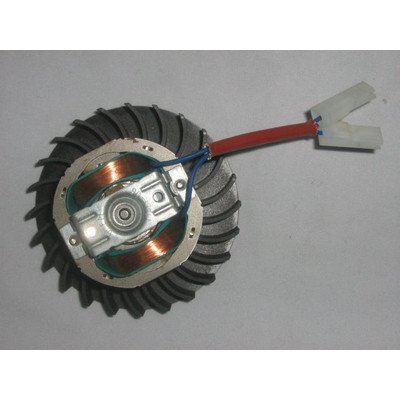

- Wentylator chłodzący kieruje powietrze wokół obudowy, panelu sterowania i elektroniki. Zwykle znajduje się nad komorą lub przy jej zewnętrznej tylnej części. Może działać także po wyłączeniu grzania, dopóki urządzenie nie ostygnie.

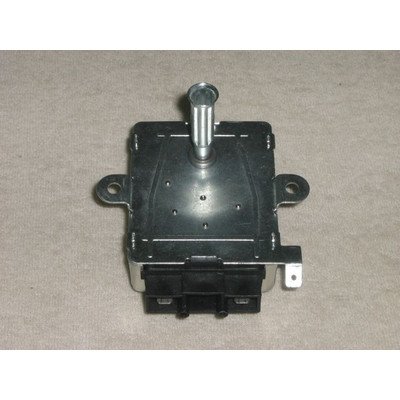

- Napęd rożna powoli obraca szpikulec podczas programu grillowania z rożnem. Jego wał lub sprzęgło dochodzi do gniazda w bocznej albo tylnej ścianie komory.
Sam fakt, że po zakończeniu pieczenia nadal słychać wentylator, nie świadczy więc o awarii. Najpierw trzeba sprawdzić, czy odgłos pochodzi z wirnika termoobiegu w komorze, czy z układu chłodzenia obudowy.
Objawy i kolejność diagnostyki
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak interpretować wynik |
| Wirnik termoobiegu nie obraca się | zablokowane lub wygięte śmigło, uszkodzony silnik, przewód, przełącznik funkcji albo przekaźnik | Czy wybrano program wykorzystujący ten wentylator; następnie stan wirnika i możliwość ręcznego obrotu po odłączeniu zasilania | Zablokowany wirnik wskazuje na problem mechaniczny. Swobodny obrót nie potwierdza jednak sprawności uzwojenia ani sterowania |
| Wentylator pracuje, ale piekarnik nie grzeje w trybie termoobiegu | przerwa lub upływ w grzałce pierścieniowej, uszkodzone sterowanie, połączenie albo termostat | Sprawdzić grzałkę niezależnie od silnika; sam obrót wentylatora nie oznacza, że układ grzejny działa | Jeżeli wentylator obraca się normalnie, wymiana silnika nie rozwiąże braku grzania |
| Piekarnik piecze nierówno | brak obrotów, wolna praca silnika, uszkodzony wirnik, niesprawna grzałka, nieszczelne drzwi lub niewłaściwy program | Obserwować pracę wirnika i nagrzewanie; skontrolować łopatki, grzałkę oraz uszczelkę drzwi | Nierówny wypiek jest objawem całego układu obiegu ciepła, a nie jednoznacznym dowodem awarii napędu |
| Słychać tarcie, stukanie lub metaliczne drgania | zabrudzone albo odkształcone śmigło, luźne mocowanie, kontakt wirnika z osłoną, luz wału lub zużycie silnika | Po ostygnięciu zdjąć osłonę wewnętrzną, usunąć zabrudzenia i sprawdzić odstęp między łopatkami a osłoną | Jeżeli po oczyszczeniu i poprawieniu mocowania hałas pozostaje, należy ocenić wał oraz łożyskowanie silnika |
| Silnik buczy, lecz nie rusza | zablokowany wirnik, zużycie mechaniczne, uszkodzone uzwojenie lub nieprawidłowe zasilanie | Nie pozostawiać silnika długo w tym stanie. Po odłączeniu urządzenia sprawdzić swobodę obrotu | Swobodny wirnik przy prawidłowym zasilaniu podczas wybranego programu kieruje podejrzenie na silnik; brak zasilania — na obwód sterowania |
| Rożen nie obraca potrawy | niewłaściwie osadzony szpikulec, przeciążenie, uszkodzone sprzęgło, napęd lub sterowanie | Uruchomić właściwą funkcję bez nadmiernego obciążenia i sprawdzić osadzenie obu końców rożna | Praca silnika bez obrotu szpikulca wskazuje raczej na sprzęgło lub sposób montażu niż na przerwę uzwojenia |
| Zabezpieczenie instalacji wyłącza się po uruchomieniu programu | upływ grzałki, silnika lub przewodów do obudowy, zwarcie albo uszkodzone złącze | Zanotować, przy której funkcji występuje problem; nie ponawiać wielokrotnie prób | Funkcja uruchamia zwykle kilka elementów, dlatego zadziałanie zabezpieczenia nie identyfikuje automatycznie silnika |
Jeżeli problem pojawia się tylko po nagrzaniu, kontrola wykonana na zimnym urządzeniu może nie wykazać usterki. Uzwojenie, połączenie lub izolacja mogą zmieniać właściwości wraz z temperaturą.
Jak sprawdzić silnik bez zgadywania?
Oględziny i próba mechaniczna
Odłącz urządzenie od wszystkich biegunów zasilania, zabezpiecz je przed przypadkowym włączeniem i poczekaj na całkowite ostygnięcie komory. Zdejmij osłonę wentylatora tylko wtedy, gdy pozwala na to konstrukcja danego modelu.
Sprawdź, czy:
- łopatki nie są pęknięte, wygięte ani oblepione grubą warstwą tłuszczu;
- wirnik nie ociera o osłonę, grzałkę lub tylną ścianę;
- nakrętka, podkładki i mocowanie silnika nie są poluzowane;
- wał obraca się bez wyraźnego zacinania i nadmiernego luzu;
- konektory nie są nadpalone, luźne lub zaśniedziałe;
- izolacja przewodów nie została uszkodzona przez temperaturę albo krawędź obudowy.
Czyszczenie pomaga tylko wtedy, gdy źródłem hałasu jest osad lub kontakt śmigła z zabrudzeniem. Nie usuwa zużycia wału, uszkodzenia uzwojenia ani problemu w sterowaniu.
Pomiar uzwojenia omomierzem
Pomiar wykonuje się na odłączonym silniku, po zdjęciu przewodów z jego zacisków. Pozostawienie elementu połączonego z instalacją piekarnika może spowodować, że miernik pokaże przejście przez inne podzespoły.
- Ustaw miernik na pomiar rezystancji.
- Przyłóż sondy do zacisków uzwojenia silnika.
- Wynik OL lub nieskończona rezystancja zwykle oznacza przerwę w uzwojeniu albo jego połączeniu.
- Stabilny, skończony wynik potwierdza jedynie ciągłość obwodu. Nie dowodzi, że silnik ma prawidłowy moment, nie zacina się po rozgrzaniu ani nie ma zwarć między zwojami.
Nie należy przyjmować jednej uniwersalnej rezystancji dla wszystkich silników Mastercook. Wartość zależy od konstrukcji, napięcia, mocy i wersji napędu. Jeśli dostępna jest dokumentacja konkretnego silnika, wynik trzeba porównać z jej danymi lub ze sprawnym egzemplarzem o identycznym numerze.
Kontrola izolacji i zasilania
Pomiar rezystancji między zaciskiem uzwojenia a metalową obudową silnika może ujawnić wyraźne zwarcie do masy, lecz zwykły multimetr nie jest pełnym testem izolacji. Właściwe badanie wykonuje się miernikiem rezystancji izolacji, po całkowitym odłączeniu silnika i odseparowaniu elektroniki od napięcia testowego.
Sprawdzenie napięcia podczas pracy pozwala rozdzielić usterkę silnika od problemu sterowania: napięcie zgodne z oznaczeniem silnika przy nieruchomym, niezablokowanym wale wskazuje na niesprawność napędu; brak napięcia wymaga kontroli przewodów, przełącznika funkcji, przekaźnika lub układu zabezpieczeń.
Pomiary izolacji i diagnostyka pod napięciem są przeznaczone dla wykwalifikowanego serwisanta. Wymagają właściwego miernika, procedury dla danego modelu i ochrony przed porażeniem. Napięcie testowe może uszkodzić elektronikę, jeśli badany obwód nie zostanie prawidłowo odseparowany.
Dostęp do silnika i wymiana
Droga demontażu zależy od rodzaju napędu i wykonania kuchni.
Silnik termoobiegu
Zwykle trzeba pracować z dwóch stron tylnej ściany komory:
- Po stronie wnętrza piekarnika wyjąć wyposażenie i zdemontować osłonę wirnika.
- Unieruchomić wał zgodnie z konstrukcją i zdjąć śmigło wraz z podkładkami lub tulejami.
- Uzyskać dostęp od zewnętrznej tylnej strony urządzenia.
- Sfotografować przewody, odłączyć konektory za ich końcówki, a nie przez ciągnięcie za przewód.
- Odkręcić mocowanie i wyjąć silnik bez uszkadzania izolacji termicznej.
Kierunek gwintu mocowania śmigła może różnić się między konstrukcjami. Jeżeli nakrętka nie ustępuje przy umiarkowanej sile, nie należy jej odkręcać na siłę — trzeba sprawdzić kierunek gwintu i sposób blokowania wału.
Wentylator chłodzący i napęd rożna
Wentylator chłodzący jest zwykle dostępny po zdjęciu górnej lub tylnej osłony zewnętrznej. Napęd rożna znajduje się przy gnieździe, do którego wchodzi szpikulec, i najczęściej wymaga dostępu od tylnej strony. W obu przypadkach przed wyjęciem części trzeba zaznaczyć przebieg przewodów oraz położenie uchwytów i dystansów.
W kuchni gazowo-elektrycznej wysuwanie urządzenia nie może naprężać przewodu gazowego. Odłączanie lub przerabianie instalacji gazowej wymaga osoby z odpowiednimi kwalifikacjami i nie jest częścią wymiany silnika.
Po montażu ręcznie sprawdź, czy wirnik nie dotyka osłony. Przewody muszą pozostać z dala od części ruchomych i gorących. Przed testem załóż wszystkie osłony, a następnie sprawdź funkcję odpowiadającą wymienionemu napędowi — nie tylko samo nagrzewanie piekarnika.
Jak dobrać napęd do kuchni Mastercook?
Wygląd silnika lub zgodna średnica śmigła nie wystarczają. W tej kategorii znajdują się silniki termoobiegu, kompletne wentylatory, wentylatory chłodzące i napędy rożna. Mogą różnić się:
- przeznaczeniem i kierunkiem przepływu powietrza;
- napięciem oraz mocą;
- średnicą i kształtem wirnika;
- długością, średnicą, gwintem i zakończeniem wału;
- rozstawem otworów oraz położeniem uchwytów;
- kierunkiem obrotów;
- typem i rozmieszczeniem zacisków;
- numerem katalogowym oraz listą zgodnych wersji urządzenia.

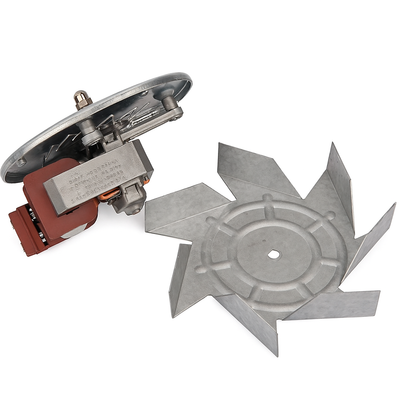

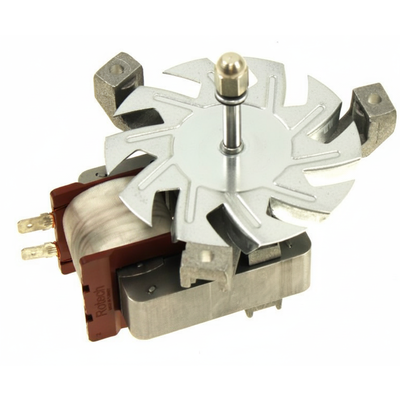

Przykładowo oznaczenia C460002A9 i C460000A3 odnoszą się do określonego silnika termoobiegu 30 W z wentylatorem o średnicy 145 mm, natomiast C46B002A3 jest innym wykonaniem przypisanym katalogowo między innymi do modelu MB-8EX o kodzie 901470008. Takich danych nie należy przenosić na pozostałe silniki w kategorii.
Podstawą doboru jest pełna tabliczka znamionowa kuchni lub piekarnika Mastercook: model, kod wyrobu oraz pełny numer fabryczny. Następnie porównaj numer starego silnika i jego wykonanie z katalogiem części. Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki, całej części, mocowań, wału i złączy — nie zamawiaj wyłącznie na podstawie podobnego zdjęcia produktu.
Jeżeli wentylator działa, ale piekarnik nie grzeje, przed zakupem silnika przejdź do diagnostyki grzałek kuchni Mastercook. Gdy silnik jest mechanicznie i elektrycznie sprawny, a nie otrzymuje zasilania w odpowiednim programie, sprawdzenia może wymagać przełącznik funkcji.
FAQ – silniki i napędy Mastercook
Czy nierówne pieczenie oznacza uszkodzony silnik termoobiegu?
Nie zawsze. Najpierw sprawdź, czy wirnik rzeczywiście obraca się w wybranym programie. Podobny efekt może powodować niesprawna grzałka pierścieniowa, uszkodzona uszczelka drzwi, niewłaściwy tryb pieczenia albo problem z regulacją temperatury.
Dlaczego wentylator działa, mimo że termoobieg jest wyłączony?
Może to być oddzielny wentylator chłodzący obudowę i panel sterowania. Jego praca podczas innych programów oraz przez pewien czas po pieczeniu może być prawidłowa. Usterkę należy podejrzewać, gdy pracuje bez końca na zimnym urządzeniu, zacina się, nadmiernie hałasuje lub urządzenie sygnalizuje przegrzanie.
Czy przejście uzwojenia na omomierzu oznacza, że silnik jest sprawny?
Nie. Skończona rezystancja wyklucza jedynie całkowitą przerwę widoczną w chwili pomiaru. Nie ocenia momentu obrotowego, zachowania po nagrzaniu, stanu łożysk ani wszystkich uszkodzeń izolacji i zwarć między zwojami.
Czy można wymienić sam silnik bez śmigła?
Tylko jeśli katalog dla danego urządzenia przewiduje osobne elementy, a stare śmigło jest nieuszkodzone i pasuje do wału nowego silnika. Trzeba porównać mocowanie, gwint, średnicę i długość wału oraz kierunek obrotów. W innych wykonaniach właściwą częścią jest kompletny wentylator.
Jakie dane przygotować przed zakupem napędu Mastercook?
Odczytaj model, kod wyrobu i pełny numer fabryczny z tabliczki znamionowej. Spisz również oznaczenie starego silnika. Przy nieczytelnej etykiecie wykonaj zdjęcia części, złączy, wału oraz mocowań, aby możliwe było potwierdzenie właściwego wariantu.
