Przełączniki i łączniki Mastercook
Przełączniki i łączniki Mastercook sterują funkcjami piekarnika, mocą pól grzejnych lub zapalaczem. Gdy nie działa wybrany tryb, pole grzeje bez regulacji albo przycisk nie uruchamia iskry, przed zakupem sprawdź także grzałkę, termostat, generator i przewody. Część dobieraj według danych urządzenia, oznaczenia łącznika, liczby pozycji, układu styków oraz wykonania osi.
Jakie przełączniki występują w kuchniach Mastercook?

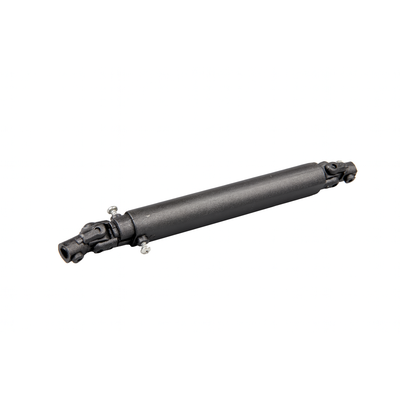

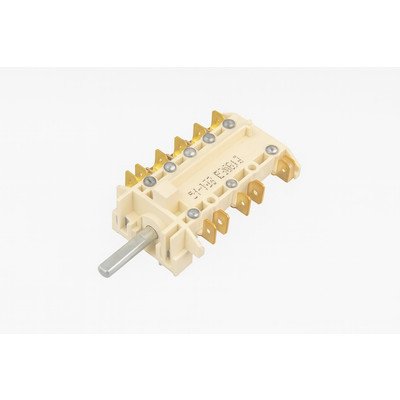

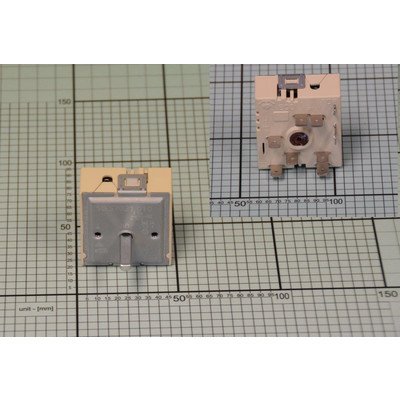

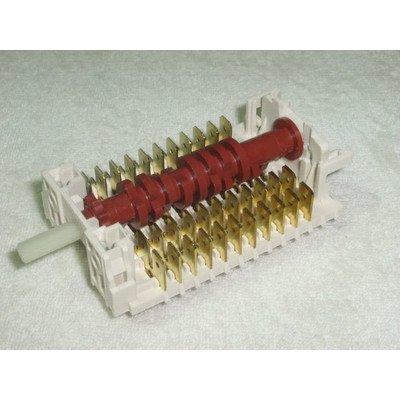

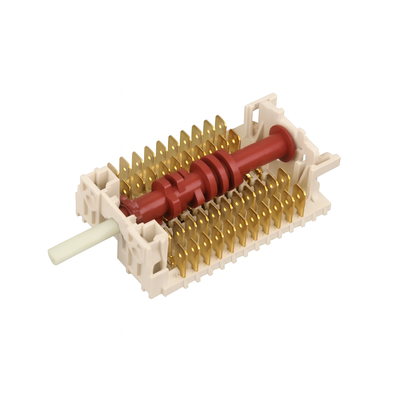

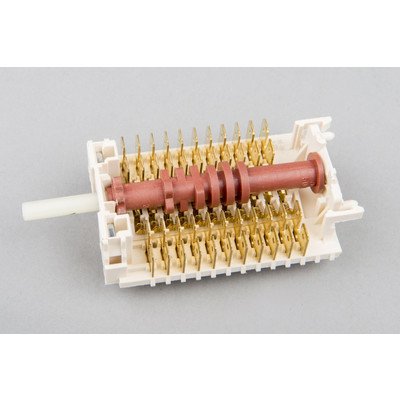

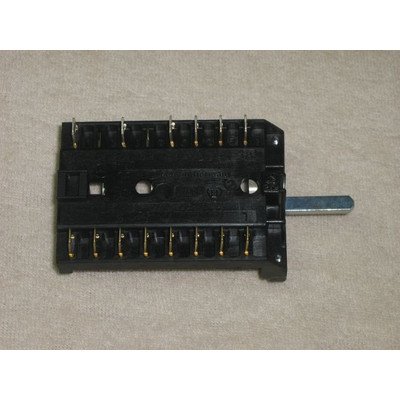

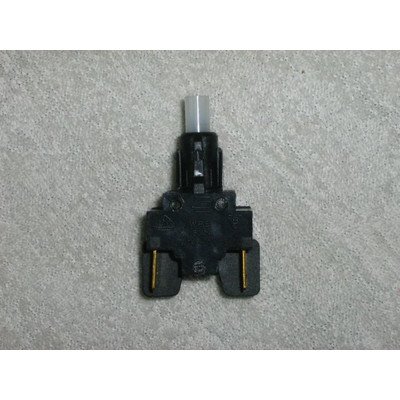

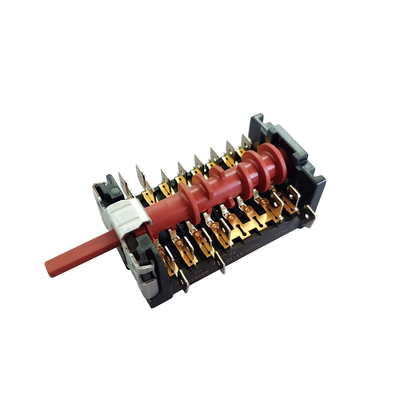

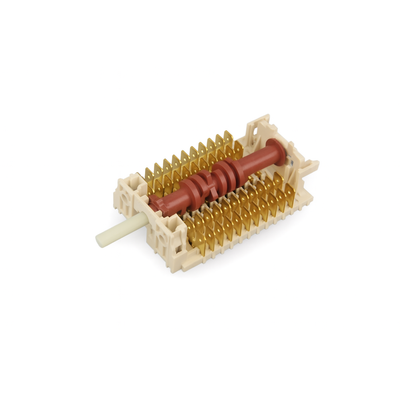

Ta kategoria obejmuje kilka podzespołów o odmiennym działaniu. Łącznik krzywkowy piekarnika wybiera tryb pracy i zestawia odpowiednie obwody grzałek, oświetlenia, wentylatora lub rożna. Regulator energii steruje mocą pola żeliwnego albo ceramicznego, okresowo włączając i wyłączając zasilanie. Łącznik przyciskowy lub zespół łączników zapalacza podaje zasilanie do generatora iskry.
Podobny kształt obudowy lub taka sama liczba konektorów nie oznaczają zgodności. Poszczególne łączniki różnią się diagramem połączeń, liczbą pozycji, obciążalnością, mocowaniem i wykonaniem trzpienia.
Objawy awarii i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem |
| Jedna funkcja piekarnika nie grzeje | wypalony styk selektora, uszkodzona grzałka, przerwany przewód, niesprawny wentylator | Ustal, które elementy powinny działać w tej pozycji. Sprawdź ciągłość odpowiedniej grzałki, połączenia oraz styki przełącznika zgodnie ze schematem konkretnego modelu. |
| Piekarnik nie grzeje w żadnym trybie, ale świeci oświetlenie | brak przejścia przez wspólny styk łącznika, termostat, ogranicznik temperatury, programator lub przewód zasilający tor grzania | Ustaw zegar i tryb ręczny, jeśli wymaga tego model. Następnie skontroluj grzałki, termostat, konektory i wspólny tor zasilania selektora. |
| Piekarnik grzeje tylko przez pewien czas | przegrzewający się styk, luźny konektor, termostat lub zabezpieczenie termiczne | Szukaj przebarwień i stopionych osłon. Pomiar wykonany wyłącznie na zimnym przełączniku nie wyklucza usterki pojawiającej się po nagrzaniu. |
| Pokrętło obraca się luźno, zacina albo nie zatrzymuje się w pozycjach | pęknięta oś, zużyta zapadka lub krzywka, uszkodzone pokrętło | Zdejmij pokrętło i sprawdź osobno jego gniazdo oraz trzpień przełącznika. Uszkodzone pokrętło Mastercook może imitować awarię łącznika. |
| Pole grzejne działa tylko z pełną mocą lub nie cykluje | regulator energii, błędne połączenie albo sklejone styki; w sterowaniu elektronicznym także element wykonawczy modułu | Sprawdź, czy problem dotyczy jednego pola i czy regulator mechanicznie przełącza. Nie myl regulatora energii z wielopozycyjnym przełącznikiem pola. |
| Jeden stopień pola żeliwnego nie działa | styk przełącznika skokowego, jedna sekcja pola lub przewód | Zmierz sekcje pola grzewczego Mastercook i porównaj połączenia przełącznika w kolejnych pozycjach. |
| Brak iskry na wszystkich palnikach | przycisk lub zespół łączników, brak zasilania, generator zapalacza albo wypięty przewód | Jeżeli słychać pracę generatora, łącznik prawdopodobnie podaje zasilanie, a problem może leżeć dalej w obwodzie. Jeśli nie reaguje nic, sprawdź przycisk, przewody i generator. |
| Brak iskry tylko przy jednym palniku | zabrudzona lub pęknięta elektroda, przewód wysokiego napięcia, niewłaściwa szczelina | Pojedynczy niesprawny punkt zwykle nie uzasadnia wymiany wspólnego przycisku. Zacznij od elementów zapalacza Mastercook. |
| Iskra pojawia się bez wciskania przycisku | zablokowany lub zawilgocony łącznik, zwarcie w przewodach | Odłącz urządzenie od zasilania i pozostaw panel do wyschnięcia, jeśli został zalany. Jeśli objaw powraca, skontroluj mechanizm łącznika oraz izolację przewodów. |
Kontrolki pomagają określić miejsce usterki, ale nie są jednoznacznym testem. W części kuchni pomarańczowa lampka informuje o wybraniu funkcji, natomiast czerwona sygnalizuje pracę regulatora temperatury. Świecąca kontrolka nie potwierdza więc, że napięcie dociera do każdej grzałki.
Jak sprawdzić łącznik krzywkowy lub regulator energii?
Najpierw odłącz kuchnię od wszystkich torów zasilania, zabezpiecz ją przed przypadkowym włączeniem i potwierdź brak napięcia odpowiednim przyrządem. Poczekaj również, aż piekarnik i płyta całkowicie ostygną.
- Udokumentuj przewody. Zrób wyraźne zdjęcia wszystkich zacisków i oznacz konektory przed ich zdjęciem. Koloru przewodu nie należy traktować jako uniwersalnego oznaczenia funkcji.
- Wykonaj oględziny. Nadtopiona obudowa, poczerniały zacisk, zapach spalenizny, luźna wsuwka lub odbarwiona izolacja wskazują na przegrzanie. Trzeba wtedy ocenić również konektor i przewód — założenie nowej części na luźne złącze może ponownie przegrzać styk.
- Sprawdź mechanikę. Oś powinna przechodzić przez przewidziane pozycje bez zacinania, przeskakiwania poza zakres lub nadmiernego luzu. Ocena mechaniczna nie potwierdza jednak stanu styków elektrycznych.
- Zmierz ciągłość styków. Odłącz przewody od badanego łącznika. Multimetr ustaw na pomiar rezystancji lub ciągłości, a sondy przykładaj do par zacisków wskazanych w diagramie przełączeń konkretnej części. Dla zamkniętego styku wynik powinien być niski i stabilny, z uwzględnieniem oporu przewodów pomiarowych; dla otwartego miernik powinien wskazać przerwę.
- Powtórz pomiar w każdej pozycji. Wyniki porównaj ze schematem urządzenia albo diagramem nadrukowanym na łączniku. Sama liczba zwieranych zacisków nie pozwala odtworzyć bezpiecznie połączeń zamiennika.
Nie ma jednego pinoutu ani uniwersalnej rezystancji właściwej dla wszystkich przełączników Mastercook. Test ciągłości wykrywa przerwę lub niestabilny styk w stanie bez obciążenia, lecz nie potwierdza zachowania części przy dużym prądzie i podwyższonej temperaturze.
Pomiary napięcia podczas pracy kuchni są przeznaczone wyłącznie dla wykwalifikowanego technika. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych narzędzi i znajomości schematu urządzenia. Nie wolno mostkować zabezpieczeń ani pozostawiać prowizorycznych połączeń w celu dalszej eksploatacji.
Jak odróżnić przełącznik od grzałki, termostatu i programatora?
Jeżeli nie działa tylko jeden tryb, sprawdź najpierw element charakterystyczny dla tego ustawienia. Przykładowo brak grzania w termoobiegu może wynikać z przerwy w grzałce kołowej, a brak ruchu powietrza — z silnika wentylatora. Dopiero gdy elementy wykonawcze i przewody są sprawne, rośnie znaczenie pomiaru odpowiednich styków selektora.
Gdy piekarnik nie grzeje w żadnej pozycji, ale lampka i wentylator działają, przyczyną może być wspólny styk łącznika, termostat, zabezpieczenie termiczne albo programator. W wybranych modelach Mastercook brak ustawionego czasu bieżącego blokuje grzanie. Warto więc przed demontażem sprawdzić tryb ręczny i ustawienie zegara. W razie podejrzenia regulacji temperatury porównaj objawy i sposób działania z kategorią termostatów kuchni Mastercook.
Przerwa wykryta na grzałce wskazuje na jej uszkodzenie, a nie na selektor. Sprawdzając grzałki kuchni Mastercook, należy również skontrolować ich izolację względem obudowy odpowiednim miernikiem. Zwykły test ciągłości nie pozwala ocenić rezystancji izolacji pod wymaganym napięciem pomiarowym.
Dostęp i wymiana przełącznika
Łączniki są zwykle zamontowane za panelem czołowym, bezpośrednio za pokrętłami. W zależności od konstrukcji dostęp uzyskuje się po zdjęciu pokręteł i osłony panelu albo po częściowym demontażu górnej osłony. W kuchniach gazowo-elektrycznych mocowania panelu mogą być powiązane z płytą podpalnikową, dlatego nie należy na siłę podnosić blachy ani ciągnąć krótkich przewodów.
Po uzyskaniu dostępu:
- wykonaj zdjęcia połączeń z kilku stron i zapisz oznaczenia zacisków;
- zdejmuj konektory za metalową końcówkę, nie za przewód;
- sprawdź, czy wsuwki mocno trzymają się zacisków i nie są przegrzane;
- przełóż przewody pojedynczo, jeśli nowa część ma identyczny układ zacisków i potwierdzoną zgodność;
- przed zamknięciem panelu sprawdź, czy żaden przewód nie został wypięty, przyciśnięty ani ułożony przy gorącej powierzchni;
- po złożeniu przetestuj po kolei wszystkie pozycje, kontrolki i elementy wykonawcze.
Nie wykonuj samodzielnie mostków ani zmian układu przewodów tylko dlatego, że nowy przełącznik fizycznie mieści się w panelu. Taka adaptacja jest dopuszczalna wyłącznie na podstawie dokumentacji zamiennika przeznaczonego do konkretnego wykonania urządzenia.
Jeśli dostęp wymaga odłączenia przewodu gazowego, demontażu kurków albo ingerencji w szczelność instalacji, prace musi wykonać osoba z odpowiednimi uprawnieniami. Szczelności instalacji gazowej nigdy nie sprawdza się płomieniem.
Jak dobrać przełącznik lub łącznik Mastercook?
Podstawą jest pełne oznaczenie kuchni z tabliczki znamionowej. Przygotuj model lub typ, kod/COD, numer fabryczny, a w starszych kuchniach również oznaczenie Wyk. — wykonanie. Sama nazwa typu, na przykład „Mastercook 3400”, może obejmować różne wersje elektryczne.
Porównaj również dane starej części:
- pełny kod i oznaczenie typu łącznika, np. rodzinę 11HE lub PK-10 wraz z końcówką;
- liczbę pozycji roboczych i obecność pozycji „0”;
- diagram przełączania styków oraz ich oznaczenia;
- liczbę, rozmieszczenie i szerokość zacisków;
- długość, przekrój i ustawienie trzpienia pokrętła;
- sposób mocowania oraz wymiary obudowy;
- parametry napięciowe i prądowe;
- przeznaczenie: piekarnik, pole grzejne, regulator energii lub zapalacz.
Dwa łączniki mogą mieć jednakowe osie i obudowy, ale załączać inne obwody w tej samej pozycji pokrętła. Przed zamówieniem odczytaj kod starej części i komplet danych z tabliczki, a gdy oznaczenie jest nieczytelne, przygotuj zdjęcia łącznika, zacisków, osi oraz panelu funkcji.
FAQ – przełączniki i łączniki Mastercook
Czy brak grzania oznacza uszkodzony przełącznik funkcji?
Nie. Ten sam objaw mogą powodować grzałka, termostat, zabezpieczenie termiczne, programator, brak zasilania jednej fazy lub wypalony konektor. O selektorze silniej świadczy brak działania tylko tych funkcji, które korzystają z określonych styków, ale wymaga to potwierdzenia pomiarem.
Czy przełącznik można sprawdzić bez schematu?
Można wykryć całkowitą przerwę, niestabilność lub uszkodzenie mechaniczne, ale bez diagramu nie da się wiarygodnie ocenić, czy każda pozycja zestawia właściwe pary zacisków. Nie należy odtwarzać połączeń wyłącznie na podstawie kolorów przewodów.
Dlaczego nowy łącznik ma tyle samo zacisków, ale nie pasuje?
Liczba zacisków nie określa diagramu przełączeń. Różnić mogą się także pozycje, wspólne mostki wewnętrzne, obciążalność, mocowanie i oś. Zgodność trzeba potwierdzić katalogowo dla wykonania kuchni.
Czy regulator energii jest tym samym co przełącznik funkcji piekarnika?
Nie. Regulator energii steruje średnią mocą pola przez cykliczne załączanie, natomiast selektor piekarnika wybiera zestaw elementów pracujących w danym trybie. Części nie są zamienne.
Co zrobić, gdy po wymianie nie działa inna funkcja?
Odłącz urządzenie i ponownie porównaj każde połączenie ze zdjęciami oraz oznaczeniami zacisków. Sprawdź, czy podczas opuszczania panelu nie wysunęła się dodatkowa wsuwka. Nie testuj przypadkowych konfiguracji przewodów pod napięciem.
Gdzie znaleźć dane potrzebne do doboru części Mastercook?
Tabliczka może znajdować się na ramie widocznej po otwarciu drzwi, przy dolnej szufladzie, z tyłu kuchni albo pod płytą do zabudowy. Odczytaj wszystkie pola, zwłaszcza typ/model, kod lub COD, numer fabryczny i — w starszych kuchniach — wykonanie.
