Płyty ceramiczne Mastercook

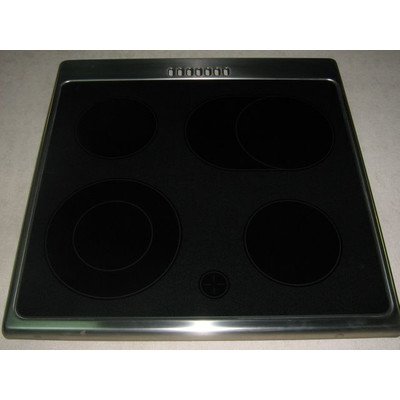

Płyty ceramiczne Mastercook obejmują szklano-ceramiczne powierzchnie i kompletne zespoły górne przeznaczone do konkretnych wykonań kuchni lub płyt. Pęknięcie, wyszczerbienie albo niezgodny nadruk zwykle oznaczają potrzebę wymiany szkła, natomiast zimne pole przy całej powierzchni częściej wymaga diagnostyki promiennika lub sterowania. Przed zakupem porównaj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny.
Kiedy potrzebna jest płyta ceramiczna, a kiedy inna część?
Widoczna powierzchnia płyty Mastercook jest wykonana ze szkła ceramicznego, ale samo szkło nie wytwarza ciepła. Pod nim znajdują się pola promiennikowe, ograniczniki temperatury, przewody i elementy sterowania. Dlatego zimne pole grzejne nie jest samo w sobie dowodem uszkodzenia płyty szklanej.
| Objaw | Co może być przyczyną | Co sprawdzić przed zakupem |
| Pęknięcie przechodzące przez powierzchnię | Uszkodzenie szkła po uderzeniu, naprężeniu lub szoku termicznym | Wyłączyć urządzenie z użytkowania i ustalić numer kompletnego szkła lub zespołu górnego |
| Jedno pole nie grzeje, szkło jest całe | Przerwa w promienniku, uszkodzony ogranicznik, przewód, regulator albo przekaźnik | Oględziny i pomiar obwodu pola po bezpiecznym odłączeniu urządzenia |
| Nie działa tylko zewnętrzny pierścień pola podwójnego | Uszkodzona sekcja promiennika, połączenie lub obwód sterujący tą sekcją | Sprawdzić osobno obwody wewnętrznego i zewnętrznego pierścienia zgodnie ze schematem danego wykonania |
| Pole okresowo gaśnie i ponownie się rozżarza | Prawidłowa regulacja mocy albo działanie ogranicznika temperatury; możliwe również nieprawidłowe naczynie | Porównać zachowanie na płaskim naczyniu dopasowanym średnicą do pola |
| Żadne pole nie działa, ale piekarnik lub zegar działa | Brak części zasilania, blokada sterowania, połączenie listwy, regulator wspólny lub elektronika | Nie zamawiać szkła bez sprawdzenia zasilania i układu sterującego |
| Kontrolka ciepła resztkowego działa nieprawidłowo | Ogranicznik lub styk sygnalizacyjny, przewody albo moduł | Sprawdzić obwód sygnalizacji; stan szkła nie rozstrzyga o przyczynie |
Jeżeli powierzchnia jest nieuszkodzona, a problem dotyczy grzania, przejdź do diagnostyki pól grzewczych Mastercook. W kuchniach regulowanych pokrętłami przyczyną może być również przełącznik lub łącznik Mastercook.
Pęknięcie, rysa czy ślad po naczyniu?
Po całkowitym ostygnięciu umyj powierzchnię środkiem przeznaczonym do szkła ceramicznego i obejrzyj ją w świetle padającym z boku. Szary lub srebrny ślad, którego nie wyczuwa paznokieć, może być osadem pozostawionym przez dno naczynia. Rysa jest wyczuwalna, lecz nie zawsze przechodzi przez całą grubość szkła. Pęknięcie może rozchodzić się od krawędzi, narożnika, miejsca uderzenia lub strefy pola.
Płyty z pęknięciem nie należy dalej używać. Szczelina może dopuścić wilgoć do części znajdujących się pod szkłem i narusza barierę oddzielającą użytkownika od obwodów elektrycznych. Klej, żywica ani silikon nie przywracają fabrycznej wytrzymałości mechanicznej i odporności na zmiany temperatury. Takiej naprawy nie należy traktować jako alternatywy dla wymiany szkła.
Drobne odpryski poza obszarem grzania również wymagają oceny. Znaczenie ma ich głębokość, położenie względem krawędzi i to, czy od ubytku odchodzą mikropęknięcia. Jeżeli nie można pewnie wykluczyć naruszenia przekroju szkła, bezpiecznym rozwiązaniem jest wymiana elementu.
Jak sprawdzić pole, gdy szkło jest całe?
Pomiar wykonuje się przy całkowicie odłączonym zasilaniu wszystkich torów urządzenia, po ostygnięciu pól i uzyskaniu dostępu do zacisków. W kuchniach przyłączonych na stałe samo ustawienie pokręteł na zero nie odłącza obwodów. Potwierdzenie braku napięcia i prace wewnątrz urządzenia powinny być wykonywane przez osobę mającą odpowiednie kwalifikacje oraz przyrządy.
- Zrób zdjęcie połączeń i oznacz przewody przed ich odłączeniem.
- Obejrzyj taśmę grzejną promiennika, konektory i przewody. Przerwa, nadtopienie izolacji lub luźny, przebarwiony zacisk są istotną wskazówką.
- Odłącz przynajmniej jeden przewód badanego obwodu, aby miernik nie odczytywał przejścia przez pozostałe elementy instalacji.
- Zmierz ciągłość właściwej sekcji grzejnej. Wynik OL lub nieskończona rezystancja wskazuje na przerwę. W polu dwuobwodowym każdą sekcję trzeba identyfikować według schematu albo oznaczeń konkretnego promiennika.
- Jeżeli konstrukcja pozwala osobno zbadać zimny ogranicznik temperatury, sprawdź jego ciągłość zgodnie z dokumentacją elementu. Otwarty ogranicznik może uniemożliwiać grzanie mimo sprawnej taśmy oporowej.
Nie ma jednej prawidłowej rezystancji dla wszystkich pól Mastercook. Zależy ona od mocy, napięcia znamionowego i liczby sekcji promiennika. Sama ciągłość nie potwierdza pełnej sprawności: nie wykrywa każdego uszkodzenia pojawiającego się po rozgrzaniu ani problemu z regulatorem, przekaźnikiem lub doprowadzeniem zasilania.
Pomiar napięcia podczas pracy może rozróżnić brak sterowania od usterki pola, lecz odbywa się przy odsłoniętych obwodach sieciowych. Opisane czynności pod napięciem wymagają kwalifikacji, doświadczenia, odpowiednich środków ochrony i dokumentacji właściwej dla urządzenia. Nie są przeznaczone dla osoby bez przygotowania. Nie wolno mostkować ogranicznika temperatury w celu dalszego użytkowania płyty.
Czy cykliczne włączanie pola oznacza awarię?
Promiennik może rozżarzać się, gasnąć i ponownie włączać, ponieważ moc jest regulowana czasem załączenia, a ogranicznik chroni szkło przed przegrzaniem. Taki cykl może występować również na wysokim ustawieniu i nie musi oznaczać usterki.
Zanim podejrzysz regulator lub pole, użyj naczynia o płaskim, czystym dnie oraz średnicy zbliżonej do zaznaczonej strefy. Małe albo odkształcone dno gorzej odbiera ciepło, przez co ogranicznik może wyłączać promiennik częściej. Diagnostyki wymaga natomiast sytuacja, w której pole pozostaje zimne, wyłącza się przed zagotowaniem niewielkiej ilości wody albo wyraźnie różni się od pola o podobnej mocy w porównywalnych warunkach.
Dostęp do szkła i wymiana zespołu
Droga demontażu zależy od tego, czy szkło znajduje się w samodzielnej płycie do zabudowy, czy w kuchni wolnostojącej. Płytę do zabudowy zwykle trzeba zwolnić z mocowań dostępnych od spodu i unieść z wycięcia w blacie. W kuchni wolnostojącej górny zespół może być unoszony albo odkręcany od obudowy. Rozmieszczenie śrub, zawiasów i przewodów należy ustalić dla konkretnego modelu — podważanie szkła od góry może wyszczerbić krawędź.
Po otwarciu zespołu pola grzewcze mogą być dociskane do spodu szkła za pomocą wsporników i sprężyn. Przed ich przełożeniem należy udokumentować:
- położenie każdego promiennika względem nadruku na szkle;
- miejsca zaczepienia wsporników i sprężyn;
- przebieg przewodów oraz położenie osłon termicznych;
- podłączenie poszczególnych sekcji pól i wskaźników ciepła;
- ułożenie uszczelki oraz punktów ochronnego połączenia wyrównawczego.
Nowe szkło trzeba położyć na czystym, miękkim podłożu. Nie należy opierać go na narożnikach ani dociskać nierównomiernie mocowaniami. Promienniki muszą znaleźć się centralnie pod właściwymi oznaczeniami, a przewody nie mogą dotykać gorących części ani zostać ściśnięte między obudowami. Klej lub uszczelniacz można stosować tylko wtedy, gdy przewiduje go konstrukcja i instrukcja montażu konkretnej części.
Po złożeniu wykwalifikowany technik powinien sprawdzić połączenie ochronne, stan izolacji, zamocowanie przewodów oraz działanie wszystkich pól i wskaźników. Próba nie może być wykonywana z luźno ułożonym szkłem lub odsłoniętymi zaciskami.
Jak dobrać płytę ceramiczną Mastercook?
Podobny obrys i układ czterech pól nie potwierdzają zgodności. Różne wykonania mogą mieć inne narożniki, szlif, ramkę, nadruki, punkty mocowania i sposób współpracy ze sterowaniem. W kompletnych zespołach znaczenie mają również moce i średnice pól, liczba obwodów, ograniczniki oraz złącza.
Do wyszukania części przygotuj:
- pełny model urządzenia;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- w starszych kuchniach Mastercook lub Wrozamet także oznaczenie Wykonanie/Wyk., jeżeli występuje;
- numer z etykiety starego szkła lub kompletnego zespołu jako informację pomocniczą;
- zdjęcie tabliczki znamionowej, nadruków i sposobu mocowania.
Tabliczka kuchni wolnostojącej może znajdować się przy wnęce drzwiowej piekarnika, w obrębie dolnej szuflady albo na tylnej części obudowy. W samodzielnej płycie do zabudowy oznaczenia umieszcza się zwykle od spodu. Jeżeli dostęp do tabliczki wymaga wysunięcia urządzenia lub pracy przy przyłączu, czynność należy zlecić osobie uprawnionej.
Nie dobieraj części wyłącznie po skróconej nazwie modelu ani numerze nadrukowanym na samym szkle. Najpierw potwierdź zgodność katalogową z pełnymi danymi urządzenia, a następnie porównaj wymiary, wykończenie krawędzi, ramkę, nadruk i mocowania. Pozostałe grupy części znajdziesz w kategorii kuchnie Mastercook.
FAQ – płyty ceramiczne Mastercook
Czy można używać płyty Mastercook z pękniętym szkłem?
Nie. Urządzenie należy odłączyć od zasilania i nie włączać go do czasu wymiany oraz sprawdzenia. Szczeliny nie powinno się zaklejać ani zabezpieczać prowizorycznie.
Czy brak grzania jednego pola oznacza konieczność wymiany szkła?
Zwykle nie. Przy całym szkle należy sprawdzić promiennik, ogranicznik temperatury, przewody oraz regulator lub przekaźnik odpowiedzialny za dane pole. Szkło wymienia się z powodu uszkodzenia mechanicznego albo wtedy, gdy występuje wyłącznie jako część kompletnego zespołu.
Czy można wymienić samo szkło ceramiczne?
Tylko jeśli dla danego modelu występuje ono jako oddzielna część i można prawidłowo przełożyć pola, wsporniki oraz pozostałe elementy. W innych wykonaniach katalog może przewidywać kompletny zespół górny.
Dlaczego pole ceramiczne włącza się i wyłącza?
Cykliczna praca może być normalnym sposobem regulacji mocy i ochrony szkła przed przegrzaniem. O usterce świadczy raczej brak osiągania temperatury w prawidłowych warunkach, całkowicie zimna sekcja albo niekontrolowane grzanie.
Czy wyszczerbioną krawędź można uzupełnić klejem?
Klej nie odtwarza parametrów szkła ceramicznego ani jego odporności na naprężenia cieplne. Ubytek trzeba ocenić pod kątem głębokości i mikropęknięć; uszkodzenia naruszające strukturę wymagają wymiany.
Jakie dane są potrzebne do doboru płyty Mastercook?
Potrzebny jest pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dla starszych kuchni istotne może być także oznaczenie Wykonanie/Wyk. Zdjęcie starego szkła pomaga porównać nadruk i mocowania, ale nie zastępuje zgodności katalogowej.
