Zegary (elektronika) do kuchni Mastercook
Zegary elektroniczne i programatory do kuchni Mastercook sterują czasem pracy, funkcjami pieczenia oraz często przekaźnikami zasilającymi grzałki. Gdy wyświetlacz gaśnie, zegar się resetuje albo piekarnik nie reaguje, przed zakupem sprawdź ustawienie czasu, zasilanie, połączenia i oznaczenie starego modułu.
Za co odpowiada zegar elektroniczny w kuchni Mastercook?
W zależności od wersji kuchni Mastercook zegar elektroniczny może pełnić kilka funkcji jednocześnie:
- wyświetla aktualny czas i informacje o wybranym programie;
- pozwala ustawić minutnik, czas pieczenia lub godzinę zakończenia pracy;
- przełącza urządzenie między trybem ręcznym i automatycznym;
- steruje przekaźnikiem, który podaje zasilanie na określone obwody piekarnika;
- współpracuje z czujnikiem temperatury, przełącznikiem funkcji i elementami grzejnymi.
Nie każdy zegar Mastercook ma identyczną funkcję. W jednej kuchni może być głównie programatorem czasu, a w innej również modułem wykonawczym z przekaźnikami. Z tego powodu podobny wygląd panelu nie potwierdza zgodności części.
Objawy uszkodzenia zegara lub programatora
Piekarnik nie uruchamia się po przerwie w zasilaniu
Po zaniku napięcia część modeli pokazuje migające 0:00, 12:00 albo symbol AUTO. W takim stanie piekarnik może nie załączyć grzania, mimo że grzałki i przełącznik funkcji są sprawne. Najpierw ustaw aktualny czas i przełącz urządzenie w tryb ręczny zgodnie z instrukcją konkretnego modelu.
Jeżeli po poprawnym ustawieniu zegara piekarnik działa, nie ma podstaw do wymiany programatora. Jeżeli ustawienia nie zapisują się, zegar wraca do poprzedniej godziny albo urządzenie nadal nie podaje zasilania na grzanie, potrzebna jest dalsza diagnostyka.
Wyświetlacz jest ciemny lub pokazuje niepełne znaki
Brak wskazań może wynikać z:
- braku zasilania modułu;
- uszkodzenia zasilacza na płytce;
- luźnego złącza lub nadpalonego konektora;
- awarii wyświetlacza;
- uszkodzenia elektroniki sterującej.
Ciemny wyświetlacz nie oznacza automatycznie uszkodzenia całego zegara. Przed zakupem sprawdź, czy inne funkcje kuchni działają, czy urządzenie nie wyzwala zabezpieczenia oraz czy na module nie ma śladów zalania, przegrzania lub przypalenia złącza.
Zegar resetuje się albo traci ustawienia
Reset do 12:00 lub 0:00 po każdym włączeniu może wskazywać na problem z podtrzymaniem pamięci, zasilaniem elektroniki, kondensatorami lub połączeniami. Jeżeli reset następuje dopiero po rozgrzaniu piekarnika, podejrzane są także elementy narażone na temperaturę, zimne luty albo przegrzewanie modułu.
Samo ustawienie godziny na inną porę dnia nie jest naprawą. Jeżeli usterka powtarza się, należy porównać zachowanie modułu na zimno i po nagrzaniu oraz sprawdzić płytkę po odłączeniu urządzenia od sieci.
Zegar działa, ale piekarnik nie grzeje
W tym przypadku programator jest tylko jedną z możliwości. Podobne objawy powodują również:
- przepalona grzałka;
- uszkodzony przełącznik funkcji;
- termostat lub czujnik temperatury;
- termik zabezpieczający;
- nadpalony przewód albo konektor;
- wypalony styk przekaźnika na zegarze.
Jeżeli nie działa tylko jedna funkcja, na przykład termoobieg, bardziej prawdopodobna może być grzałka lub przełącznik przypisany do tego obwodu. Jeżeli nie działa całe grzanie, a zegar nie pozwala ustawić trybu ręcznego albo nie załącza przekaźnika, podejrzenie programatora jest silniejsze, ale nadal wymaga potwierdzenia.
Co sprawdzić przed zamówieniem części?
| Objaw | Możliwe przyczyny | Sprawdzenie | Interpretacja |
| Miga 0:00, 12:00 lub AUTO po podłączeniu | Utrata ustawień po zaniku zasilania | Ustaw czas i tryb ręczny według instrukcji modelu | Jeżeli piekarnik ruszy, wymiana zegara nie jest potrzebna |
| Brak wyświetlacza i brak reakcji | Zasilanie, przewody, moduł lub wyświetlacz | Oględziny wtyczek i modułu po odłączeniu zasilania; pomiar zasilania tylko według schematu modelu | Brak napięcia na module nie dowodzi uszkodzenia samego zegara |
| Zegar działa, ale nie ma grzania | Grzałka, termostat, przełącznik, przekaźnik | Sprawdź grzałki pod kątem ciągłości po odłączeniu przewodów; skontroluj połączenia i elementy sterujące | Przerwa w grzałce wskazuje na grzałkę, nie na programator |
| Grzanie nie wyłącza się | Sklejony przekaźnik, termostat lub czujnik | Nie używaj urządzenia do czasu ustalenia przyczyny; sprawdź obwód zgodnie ze schematem | Nieprawidłowa praca może doprowadzić do przegrzania |
| Zegar resetuje się po rozgrzaniu | Zasilacz, kondensatory, luty, temperatura | Porównaj pracę na zimno i po nagrzaniu; obejrzyj płytkę po odłączeniu | Objaw nie wskazuje jednego elementu bez pomiarów |
Przy pomiarze rezystancji urządzenie musi być odłączone od zasilania, a badany element najlepiej odseparowany od reszty obwodu. Pomiar ciągłości przewodu lub grzałki może wykazać przerwę, ale nie potwierdza sprawności podzespołu w każdych warunkach. Wartości rezystancji zasilacza, czujnika i konkretnych obwodów zależą od wersji urządzenia i należy je porównać ze schematem właściwego modelu.
Nie zwieraj przekaźników, nie mostkuj programatora i nie wykonuj pomiarów pod napięciem bez kwalifikacji oraz odpowiednich przyrządów. Moduł może pracować z napięciem sieciowym, a nieprawidłowe obejście zabezpieczenia może spowodować porażenie, pożar lub niekontrolowane grzanie.
Dostęp do zegara Mastercook
W wielu kuchniach wolnostojących zegar znajduje się za przednią maskownicą panelu sterowania. Typowa kolejność prac obejmuje:
- Odłączenie kuchni od zasilania i zabezpieczenie jej przed przypadkowym włączeniem.
- Zdjęcie elementów obudowy wymaganych przez daną konstrukcję — w niektórych modelach dostęp uzyskuje się od góry, w innych od tyłu lub po zdjęciu panelu przedniego.
- Udokumentowanie połączeń wyraźnymi zdjęciami przed odpięciem przewodów.
- Odblokowanie zaczepów albo odkręcenie mocowania modułu.
- Odłączenie wtyczek bez ciągnięcia za przewody i sprawdzenie, czy złącza nie są nadpalone.
- Montaż nowego zegara w tej samej pozycji i podłączenie przewodów zgodnie z dokumentacją lub zdjęciem starego modułu.
Nie należy przenosić tej kolejności bezpośrednio na każdy model Mastercook. Konstrukcje różnią się sposobem mocowania panelu, liczbą wtyczek i dostępem do elektroniki. Po naprawie trzeba sprawdzić wyświetlacz, ustawienie czasu, tryb ręczny, działanie funkcji piekarnika oraz wyłączanie grzania po osiągnięciu temperatury.
Opisane czynności przy otwartej obudowie i instalacji elektrycznej wymagają doświadczenia, właściwych narzędzi i zachowania zasad ochrony przeciwporażeniowej. Diagnostykę pod napięciem powinien wykonywać wykwalifikowany serwisant.
Naprawa płytki czy wymiana całego zegara?
Na płytce można czasem znaleźć zimne luty, nadpalone styki, uszkodzony kondensator, pęknięte połączenie lub wypalony przekaźnik. Sama widoczna wada nie zawsze wskazuje jedyną przyczynę — uszkodzenie mogło powstać w wyniku przepięcia, przeciążenia grzałki albo wilgoci.
Naprawa elementowa wymaga znajomości elektroniki, oceny izolacji i sprawdzenia obwodu po naprawie. Wymiana przekaźnika bez znalezienia przyczyny przeciążenia może doprowadzić do ponownego uszkodzenia. Jeżeli nie masz schematu i doświadczenia w naprawie modułów sieciowych, bezpieczniejszym rozwiązaniem jest wymiana kompletnego, potwierdzonego programatora.
Jak dobrać zegar elektroniczny do kuchni Mastercook?
Nie dobieraj części wyłącznie po nazwie kuchni, kolorze wyświetlacza ani liczbie przycisków. Przed zamówieniem porównaj:
- pełne oznaczenie modelu lub typu kuchni z tabliczki znamionowej;
- numer katalogowy zapisany na starym module;
- oznaczenia na płytce i obudowie programatora;
- liczbę oraz układ złączy;
- liczbę przekaźników i sposób sterowania obwodami;
- kształt mocowania oraz wymiary panelu;
- wersję funkcjonalną zegara, na przykład obsługę czasu pieczenia, zakończenia pracy lub trybu ręcznego.

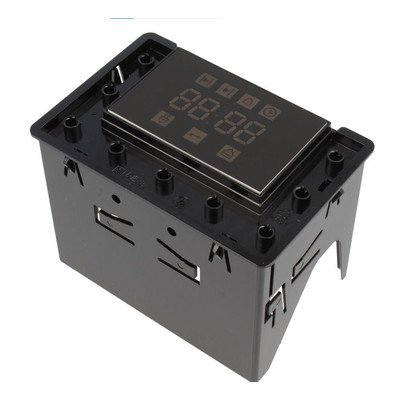

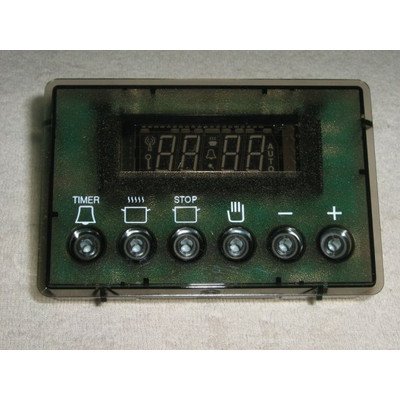

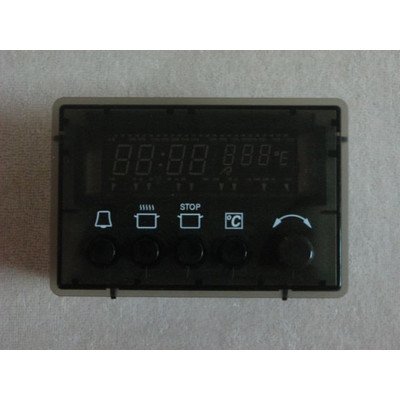

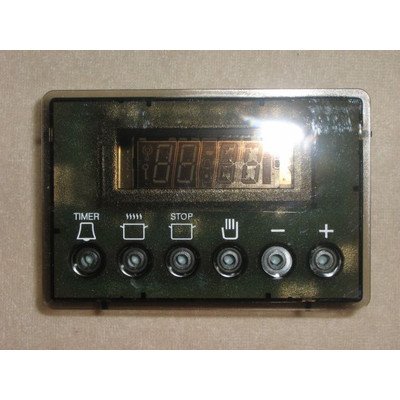

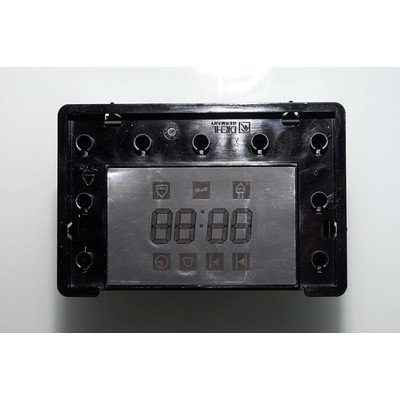

W tej grupie mogą występować moduły oznaczane między innymi jako C430002D3, C430001J0, C430000M0, C43I008A7 lub AS0001185, ale sam numer znaleziony w ofercie nie zastępuje potwierdzenia zgodności z konkretną kuchnią. Część o identycznym złączu może mieć inny program, inne styki przekaźników albo odmienny sposób mocowania.
Najbezpieczniej odczytać pełne dane z tabliczki znamionowej oraz numer z modułu i porównać je z katalogiem części. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki, przedniej części zegara, tylnej strony płytki i wszystkich złączy.
Przy diagnostyce warto również wykluczyć części powodujące podobne objawy: grzałki kuchni Mastercook, termostaty kuchni Mastercook oraz przełączniki i łączniki Mastercook.
FAQ
Czy po zaniku prądu trzeba wymienić zegar Mastercook?
Nie. Jeżeli wyświetlacz miga i pokazuje 0:00 lub 12:00, najpierw ustaw aktualny czas oraz tryb ręczny zgodnie z instrukcją urządzenia. Wymiana jest uzasadniona dopiero wtedy, gdy ustawienia nie zapisują się, zegar sam się resetuje albo moduł nie reaguje mimo prawidłowego zasilania.
Czy piekarnik może nie grzać tylko dlatego, że zegar nie jest ustawiony?
Tak, w części modeli programator blokuje uruchomienie grzania, dopóki nie zostanie ustawiona godzina i wybrany tryb ręczny. Ten objaw nie potwierdza jednak uszkodzenia zegara, ponieważ po prostu utracone ustawienia po przerwie w zasilaniu dają podobny efekt.
Czy brak wyświetlacza oznacza uszkodzony programator?
Nie zawsze. Przyczyną może być brak zasilania modułu, luźne lub nadpalone złącze, uszkodzenie zasilacza albo samego wyświetlacza. Do rozstrzygnięcia potrzebne są oględziny, pomiary wykonane według schematu konkretnej kuchni i sprawdzenie pozostałych funkcji.
Czy można zastąpić uszkodzony zegar innym, podobnym modułem?
Tylko po potwierdzeniu zgodności. Należy porównać pełny model kuchni, numer części, układ złączy, funkcje programatora, przekaźniki i sposób mocowania. Sam wygląd albo identyczna liczba przewodów nie gwarantują prawidłowej pracy.
Czy można ominąć zegar, aby uruchomić piekarnik?
Nie zaleca się mostkowania ani trwałego omijania programatora. Taka ingerencja może wyłączyć funkcję automatycznego odłączania, spowodować niekontrolowane grzanie i stworzyć zagrożenie porażeniem lub pożarem. Najpierw trzeba ustalić, czy uszkodzony jest zegar, czy inny element obwodu.
